电磁感应与力学 知识点题库

如图所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为α，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC和QD在同一水平面内，与NQ的夹角都为锐角θ。均匀金属棒ab和ef质量均为m，长均为L，ab棒初始位置在水平导轨上与NQ重合；ef棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为μ（μ较小），由导轨上的小立柱1和2阻挡而静止。空间有方向竖直的匀强磁场（图中未画出）。两金属棒与导轨保持良好接触。不计所有导轨和ab棒的电阻，ef棒的阻值为R，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g。

（1）若磁感应强度大小为B，给ab棒一个垂直于NQ、水平向右的速度v1，在水平导轨上沿运动方向滑行一段距离后停止，ef棒始终静止，求此过程ef棒上产生的热量；

（2）在（1）问过程中，ab棒滑行距离为d，求通过ab棒某横截面的电荷量；

（3）若ab棒以垂直于NQ的速度v2在水平导轨上向右匀速运动，并在NQ位置时取走小立柱1和2，且运动过程中ef棒始终静止。求此状态下最强磁场的磁感应强度及此磁场下ab棒运动的最大距离。

如图所示，两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间垂直于轨道平面的匀强磁场，磁感应强度为B，一质量为m的金属杆从轨道上由静止滑下，经过足够长时间后，金属杆的速度会达到最大值v_m ， 则（   ）

如图所示，一闭合金属圆环用绝缘细绳挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中经过匀强磁场区域，则（空气阻力不计）（   ）

如图所示，光滑的平行金属导轨水平放置，电阻不计，导轨间距为L，左侧接一阻值为R的电阻．区域cdef内存在垂直轨道平面向下的磁感应强度为B的匀强磁场．质量为m、电阻为r的导体棒MN垂直于导轨放置，并与导轨接触良好．棒MN在平行于轨道的水平拉力作用下，由静止开始做加速度为a匀加速度直线运动运动并开始计时，求：

如图所示，竖直平面内两根光滑且不计电阻的长平行金属导轨，间距为L，导轨间的空间内存在垂直导轨平面的匀强磁场；将一质量为m、电阻为R的金属杆水平靠在导轨处上下运动，与导轨接触良好。

如图所示，两条互相平行的光滑金属导轨位于水平面内，距离为l ＝0.2m，在导轨的一端接有阻值为R ＝ 0.5Ω的电阻，在X ≥ 0处有一与水平面垂直的均匀磁场，磁感强度B ＝ 0.5T。一质量为m ＝ 0.1kg的金属直杆垂直放置在导轨上，并以v0＝2m/s的初速度进入磁场，在安培力和一垂直于杆的水平外力 F的共同作用下作匀变速直线运动，加速度大小为a ＝ 2m/s2，方向与初速度方向相反。设导轨和金属杆的电阻都可以忽略，且接触良好，求：

如图所示，MN、PQ是两根足够长的光滑平行金属导轨，导轨间距为L=0.5m，导轨所在平面与水平面夹角θ=37°，M、P间接阻值为R=9Ω的电阻。匀强磁场的方向与导轨所在平面垂直，磁感应强度大小为B=2T。质量为m=0.1kg、阻值为r=1Ω的金属棒放在两导轨上，在平行于导轨的恒定拉力F=1N作用下，从静止开始向上运动。已知金属棒与导轨始终垂直并且保持良好接触，导轨电阻不计，导轨和磁场足够大，重力加速度为g=10m/s²。求：

如图，MN和PQ是电阻不计的平行金属导轨，其间距为L，导轨弯曲部分光滑，平直部分粗糙，固定在水平面上，右端接一个阻值为R的定值电阻，平直部分导轨左边区域有宽度为d、方向竖直向上、磁感应强度大小为B的匀强磁场，质量为m、电阻也为R的金属棒从高为h 处由静止释放，到达磁场右边界处恰好停止．已知金属棒与平直部分导轨间的动摩擦因数为μ，金属棒与导轨间接触良好，则金属棒穿过磁场区域的过程中（ ）（重力加速度为g）

小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53°，导轨上端串接一个R＝0.05 Ω的电阻．在导轨间长d＝0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T．质量m＝4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连．CD棒的初始位置与磁场区域的下边界相距s＝0.24 m．一位健身者用恒力F＝80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直．当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g＝10 m/s² ， sin 53°＝0.8，不计其它电阻、摩擦力以及拉杆和绳索的质量)．求：

如图所示，相距为L的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R，其余电路电阻都不计，匀强磁场垂直于导轨平面向下，磁感应强度大小为B。现将质量为m的导体棒由静止释放，当棒下滑到稳定状态时，速度为v。下列说法错误的是(     )

如图所示，绝缘水平面内固定有两足够长的平行金属导轨ab和ef，导轨间距为d，两导轨间分别接有两个阻值均为r的定值电阻 和 ，质量为m、长度为d的导体棒PQ放在导轨上，棒始终与导轨垂直且接触良好，不计导轨与棒的电阻，在空间加上磁感应强度小为B、方向竖直向下的匀强磁场，两根完全相同的轻弹簧一端与棒的中点连接，另一端固定，初始时刻，两根弹簧恰好处于原长状态且与导轨在同一平面内，现使导体棒获得水平向左的初速度 ，在导体棒第一次运动至右端的过程中， 上产生的焦耳热为 ，下列说法正确的是（   ）

如图所示，相距L=0.5m的平行导轨MNS、PQT处在磁感应强度B=0.4T的匀强磁场中，水平导轨处的磁场方向竖直向上，光滑倾斜导轨处的磁场方向垂直于导轨平面斜向下。质量均为m=0.04kg、电阻均为R=0.1Ω的导体棒ab、cd均垂直放置于导轨上，并与导轨接触良好，导轨电阻不计。质量为M=0.20kg的物体C，用绝缘细线绕过光滑的定滑轮分别与导体棒ab、cd相连接。细线沿导轨中心线且在导轨平面内，细线及滑轮质量不计。已知倾斜导轨与水平面的夹角 =37°，水平导轨与ab棒间的动摩擦因数μ=0.4。重力加速度g=10m/s² ， 水平导轨足够长，导体棒cd运动过程中始终不离开倾斜导轨。物体C由静止释放，当它达到最大速度时下落高度h=1m，求这一运动过程中：（sin37°=0.6,cos37°=0.8）

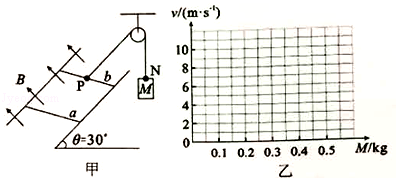

如图甲所示，两根与水平面成θ＝30°角的足够长光滑金属导轨平行放置，导轨间距为L，导轨的电阻忽略不计。整个装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于导轨平面斜向上。现将质量均为m、电阴均为R的金属棒a、b垂直于导轨放置，一不可伸长的绝缘细线的P端系在金属杆b的中点，另一端N通过滑轮与质量为M的物体相连，细绳与导轨平面平行。导轨与金属棒接触良好，不计一切摩擦，运动过程中物体始终末与地面接触，重力加速度g取10m/s²。

如图所示，两足够长的光滑金属导轨竖直放置，相距为L，一理想电流表与两导轨相连，图中虚线的下方存在匀强磁场，匀强磁场与导轨平面垂直。一质量为m、有效电阻为R的导体棒在竖直向上的恒定外力F作用下由静止开始向上运动，导体棒在磁场中运动时，电流表示数逐渐增大，最终稳定为I。当导体棒运动到图中的虚线位置时，撤去外力F，此后导体棒还会继续上升一段时间，整个运动过程中。导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻（虚线与导轨的上端距离足够大），重力加速度为g。则（   ）

如图所示，足够长的光滑U形导轨（电阻不计）宽度为L，其所在平面与水平面的夹角为 ，上端连接一个阻值为R的电阻，匀强磁场的磁感应强度大小为B，方向垂直于导轨平面向上，现有一质量为m、有效电阻为r的金属杆沿框架由静止下滑，设磁场区域足够大，当金属杆下滑达到最大速度v₀时，运动的位移为x，则（　　）

如图所示，顶角为θ的光滑金属导轨MON固定在水平面内，导轨处在方向竖直、磁感应强度为B的匀强磁场中。一根与ON垂直的导体棒在水平外力F作用下沿导轨MON向右匀速滑动，导轨与导体棒单位长度的电阻相同。导体棒在滑动的过程中始终保持与导轨接触良好。时，导体棒位于顶角O处，如果I表示电路中电流，W表示F做功，P表示电路热功率，则下列图像可能正确的是（   ）

如图，质量为M的U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，两边间的距离为L，且两边均与bc边垂直。ab与dc足够长，整个金属框电阻可忽略。一根质量为m、接人电阻为R的导体棒MN置于金属框上，在导体棒的右侧靠近金属框有两个立柱P与Q固定在绝缘平台上，以挡住MN随框运动。用水平向右的恒力F拉金属框，使金属框由静止开始向右运动，装置始终处于竖直向下、磁感应强度大小为B的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行，所有摩擦不计，则(    )

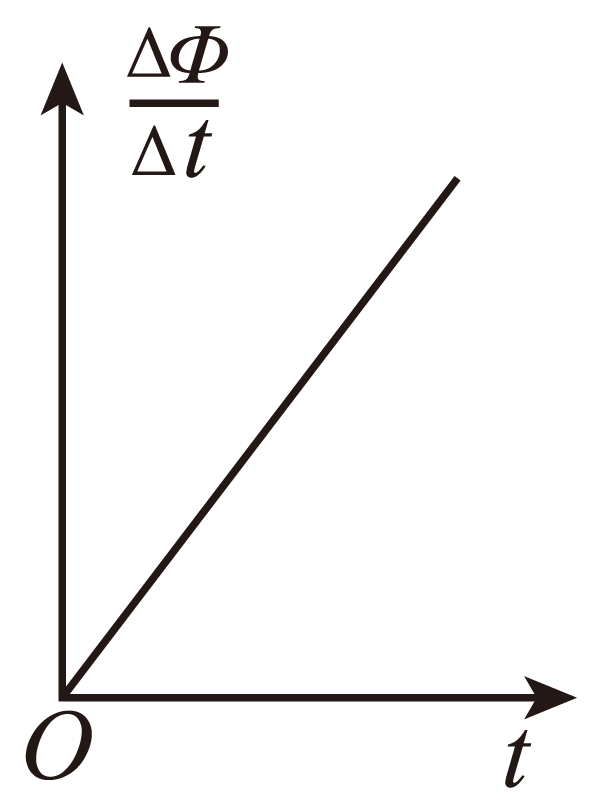

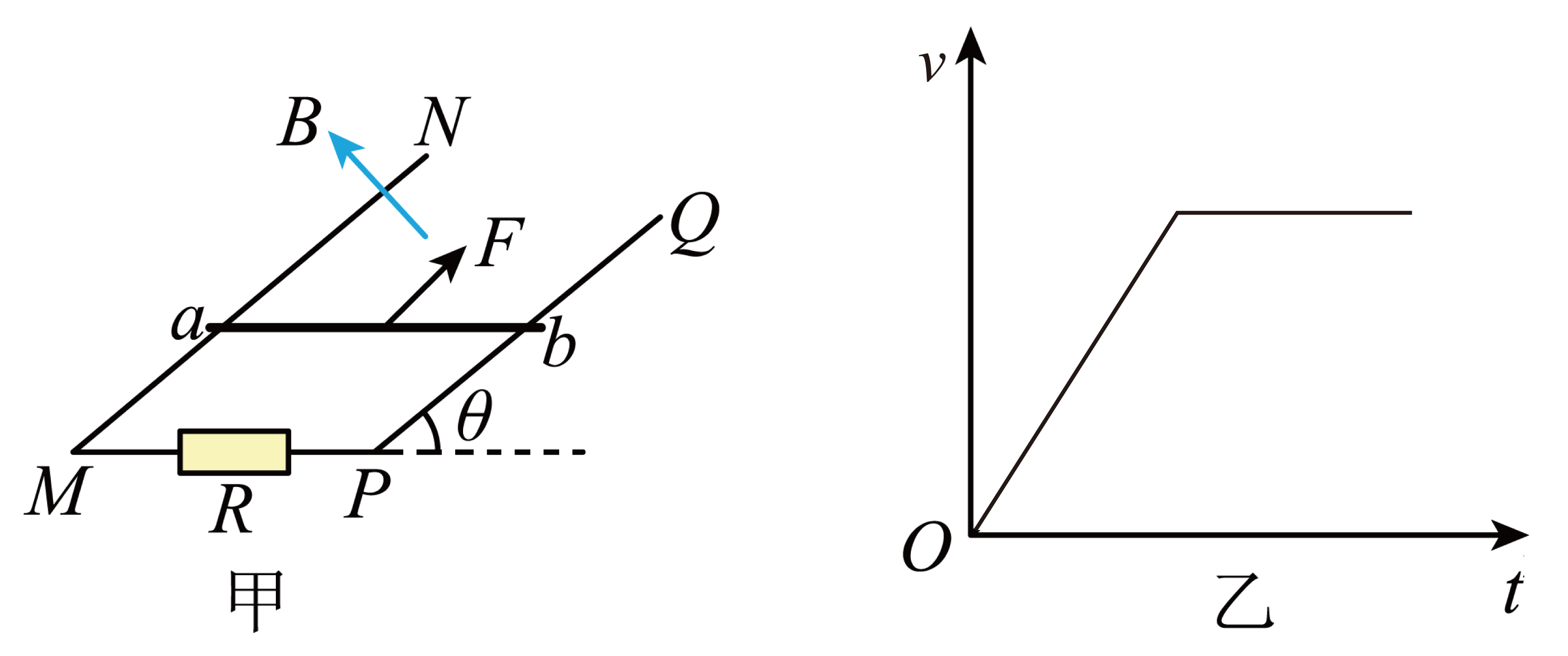

如图甲所示，粗糙平行金属导轨MN、PQ所在平面与水平面成θ角，M、N两端接一电阻R，整个装置处于方向垂直导轨平面向上的匀强磁场中。 t=0时对金属棒施加一平行于导轨的外力F，使金属棒由静止开始沿导轨向上运动，金属棒电阻为r，导轨电阻忽略不计。 已知金属棒的速度v随时间t变化的关系如图乙所示. 下列关于外力F、闭合回路中磁通量的变化率随时间t变化的图象，流过R的电荷量q、通过电阻R的感应电流I随金属棒的位移x的变化图像可能正确的是（   ）

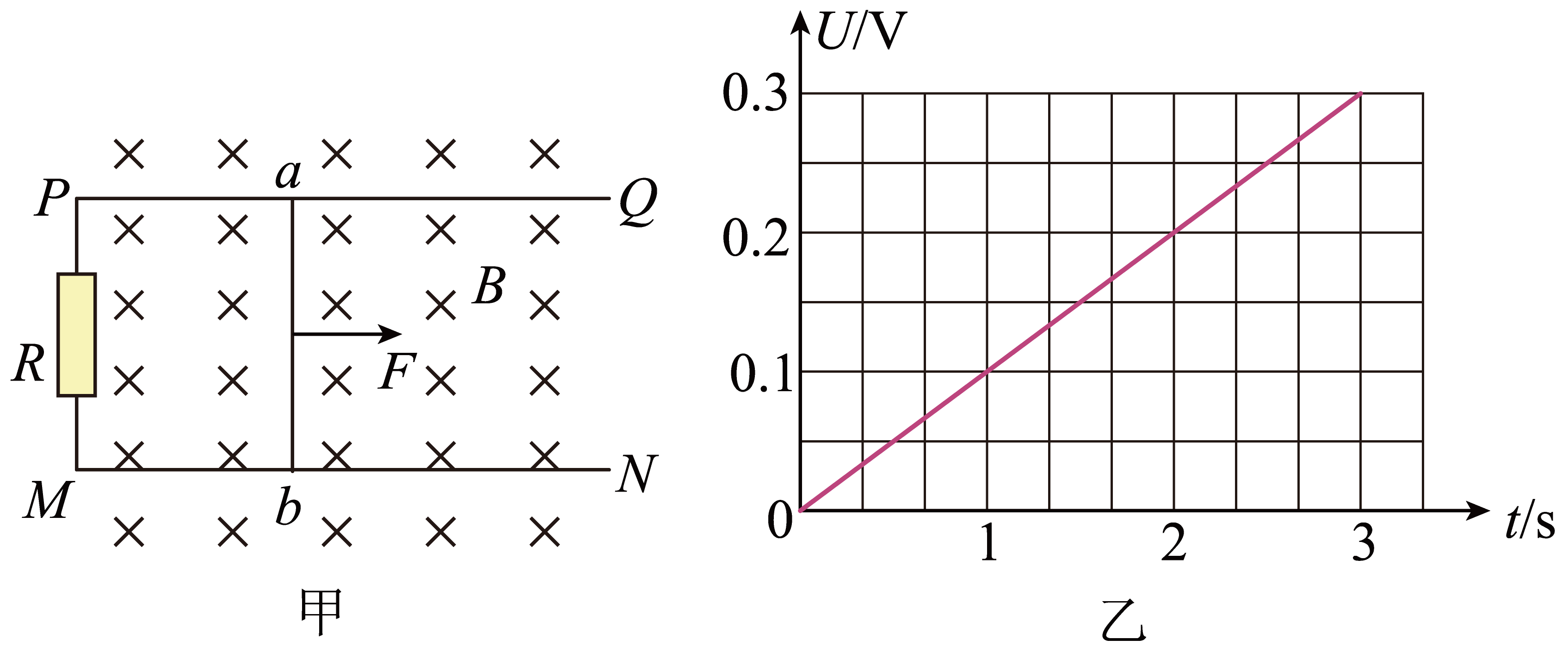

如图甲所示，间距d = 0.30m的两条足够长的平行光滑金属导轨PQ、MN固定在绝缘水平桌面上，整个装置处于竖直向下的匀强磁场中，磁感应强度的大小B = 0.20T。导轨左端接有电阻R = 1Ω，质量m = 40g、阻值r = 2Ω的金属杆ab垂直导轨放置。在水平向右且与金属杆ab垂直的力F的作用下，从静止开始沿导轨做匀加速直线运动。金属杆ab两端电压U随时间t变化的关系如图乙所示，导轨电阻不计，重力加速度g取10m/s²。则下列说法正确的是（   ）

如图所示，空间分布着水平方向的匀强磁场，磁场区域的水平宽度d=0.4m，竖直方向足够长，磁感应强度B=0.5T。单匝正方形线框PQMN边长L=0.4m，质量m=0.2kg，电阻R=0.1Ω，静止放在光滑绝缘水平面上“I”位置，现用一水平向右的恒力F=0.8N拉线框，使其向右穿过磁场区后到达“II”位置。设线框平面在运动中始终保持在竖直平面内，PQ边刚进入磁场后线框恰好做匀速运动，g=10m/s²。求：
