电磁感应与力学 知识点题库

如图所示，足够长的光滑U形导轨宽度为L，其所在平面与水平面的夹角为α，上端连接一个阻值为R的电阻．匀强磁场的磁感应强度大小为B，方向垂直于导轨平面向上．今有一质量为m、有效电阻r的金属杆沿框架由静止下滑，设磁场区域无限大，当金属杆下滑达到最大速度v_m时，运动的位移为x，求

如图所示，倾角θ为30°的光滑斜面上，有一垂直于斜面向下的有界匀强磁场区域PQNM，磁场区域宽度L=0.1m．将一匝数n=10匝、质量m=0.02kg、边长L=0.1m、总电阻R=0.4Ω的正方形闭合线圈abcd由静止释放，释放时ab边水平，且到磁场上边界PQ的距离也为L，当ab边刚进入磁场时，线圈恰好匀速运动．（g=10m/s²）．求：

如图所示，水平放置的平行金属导轨宽度为d=1m，导轨间接有一个阻值为R=2Ω的灯泡，一质量为m=1Kg的金属棒跨接在导轨之上，其电阻为r=1Ω，且和导轨始终接触良好，整个装置放在磁感应强度为B=2T的匀强磁场中，磁场方向垂直导轨平面向下，现对金属棒施加一水平向右的拉力F，使金属棒从静止开始向右运动．求：

如图所示，两根平行长直金属轨道，固定在同一水平面内，间距为d，其左端接有阻值为R的电阻，整个装置处在竖直向上、磁感应强度为B的匀强磁场中．一质量为m的导体棒ab垂直于轨道放置，且与两轨道接触良好，导体棒与轨道之间的动摩擦因数为μ，导体棒在水平向右、垂直于棒的恒力F作用下，从静止开始沿轨道运动距离l时，速度恰好达到最大（运动过程中导体棒始终与轨道保持垂直）．设导体棒接入电路的电阻为r，轨道电阻不计，重力加速度大小为g，在这一过程中 （   ）

在范围足够大，方向竖直向下的匀强磁场中， ，有一水平放置的光滑框架，宽度为 ，如图所示，框架上放置一质量 、电阻 的金属杆ab ， 框架电阻不计，在水平外力F的作用下，杆ab以恒定加速度 ，由静止开始做匀变速运动 求：

如图所示，MN和PQ是两根互相平行竖直放置的光滑金属导轨，已知导轨足够长，且电阻不计。有一垂直导轨平面向里的匀强磁场，磁感应强度为B，宽度为L，ab是一根不仅与导轨垂直而且始终与导轨接触良好的金属杆。开始，将开关S断开，让ab由静止开始自由下落，过段时间后，再将S闭合，若从S闭合开始计时，则金属杆ab的速度v随时间t变化的图像可能是(   )

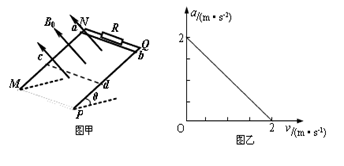

如图甲所示，MN、PQ为间距L=1.0m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计．导轨平面与水平面间的夹角θ=37°，NQ间连接有一个R=6Ω的电阻．有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B₀=1T．将一根质量为m=0.1kg电阻为r（大小未知）的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好．现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中金属棒沿斜面下滑的距离为S=4m，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行．取g=10m/s² ． (sin37⁰=0.6，sin53⁰=0.8) 求：



如图所示，两根足够长平行金属导轨MN、PQ固定在倾角θ＝37°的绝缘斜面上，顶部接有一阻值R＝3 Ω的定值电阻，下端开口，轨道间距L＝1 m．整个装置处于磁感应强度B＝2 T的匀强磁场中，磁场方向垂直斜面向上．质量m＝1 kg的金属棒ab置于导轨上，ab在导轨之间的电阻r＝1 Ω，电路中其余电阻不计．金属棒ab由静止释放后沿导轨运动时始终垂直于导轨，且与导轨接触良好．不计空气阻力影响．已知金属棒ab与导轨间动摩擦因数μ＝0.5，sin 37°＝0.6，cos 37°＝0.8，取g＝10 m/s².



如图所示，两光滑金属导轨，间距d＝0.2m，在桌面上的部分是水平的，处在磁感应强度B＝0.1T、方向竖直向下的有界磁场中，电阻R＝3Ω，桌面高H＝0.8m，金属杆ab的质量m＝0.2kg，电阻r＝1Ω，在导轨上距桌面h＝0.2m的高处由静止释放，落地点距桌面左边缘的水平距离s＝0.4m，g＝10m/s². 求：

如图甲所示，光滑平行金属导轨水平放置，轨间距为L=0.1m，两导轨间有磁感应强度为B的竖直方向的有界匀强磁场(虚线右侧为磁场区)。金属棒Q放置在导轨上，棒的中点与一水平固定的力传感器连接在一起。质量为m=0.1kg的金属棒P以速度v_o向右进入磁场区域，两棒始终与导轨垂直且接触良好，两棒未发生碰撞，两棒接入电路中的电阻均为R=0.8Ω其余部分电阻不计。刚进入磁场时P棒的发热率为20W，整个运动过程中力传感器读数F随时间t的变化曲线如图乙。(力传感器受到拉力时读数为正值，受到压力时读数为负值)下列说法正确的是( )

如图，水平放置的光滑平行金属导轨MN、PQ处于竖直向下的足够大的匀强磁场中，导轨间距为L，导轨右端接有阻值为R的电阻．一根质量为m，电阻为r的金属棒垂直导轨放置，并与导轨接触良好．现使金属棒以某初速度向左运动，它先后经过位置a、b后，到达位置c处刚好静止．已知磁场的磁感应强度为B，金属棒经过a、b处的速度分别为v₁、v₂ ， a、b间距离等于b、c间距离，导轨电阻忽略不计．下列说法中正确的是（    ）

如图，光滑水平桌面上等间距分布着4个条形匀强磁场，磁场方向竖直向下，磁感应强度B=1T，每一条形磁场区域的宽度及相邻条形磁场区域的间距均为d=0.5m。桌面上现有一边长l=0.1m、质量m=0.2kg、电阻R=0.1Ω的单匝正方形线框abcd，在水平恒力F=0.3N作用下由静止开始从左侧磁场边缘垂直进入磁场，在穿出第4个磁场区域过程中的某个位置开始做匀速直线运动，线框ab边始终平行于磁场边界，取g=10m/s² ， 不计空气阻力。求：

如图甲所示，水平面上固定着两根间距L=0.5m的光滑平行金属导轨MN、PQ，M、P两点间连接一个阻值R=3Ω的电阻，一根质量m=0.2kg、电阻r=2Ω的金属棒ab垂直于导轨放置。在金属棒右侧两条虚线与导轨之间的矩形区域内有磁感应强度大小B=2T、方向竖直向上的匀强磁场，磁场宽度d=5.2m。现对金属棒施加一个大小F=2N、方向平行导轨向右的恒力，从金属棒进入磁场开始计时，其运动的v-t图象如图乙所示，运动过程中金属棒与导轨始终保持良好接触，导轨电阻不计。求：

如图所示，一根足够长通以图示方向电流的直导线水平放置，直导线的正上方某处有悬点，用绝缘细线悬挂一铜圆环从图示A点由静止释放，在圆环运动到最低点的过程中．下列说法正确的是（   ）

如图所示，正方形均匀导线框 的质量为m、总电阻为R、边长为L。现将导线框从有界匀强磁场的上方H处由静止自由释放。在导线框下落过程中，线框平面始终在与磁场垂直的竖直平面内运动，且 边保持水平。磁场的磁感应强度大小为B、方向水平向外，磁场两个水平边界 、 的距离为 。已知导线框 边刚穿出磁场时的速度大小为v ， 重力加速度为g ， 不计空气阻力，求：

如图为电磁刹车实验装置，小车底面安装有矩形导线框abcd，线框底面平行于地面，在小车行进方向有与abcd等宽、等长的有界匀强磁场，磁场方向垂直地面向上。小车进入磁场前撤去牵引力，小车穿过磁场后滑行一段距离停止。则小车（   ）

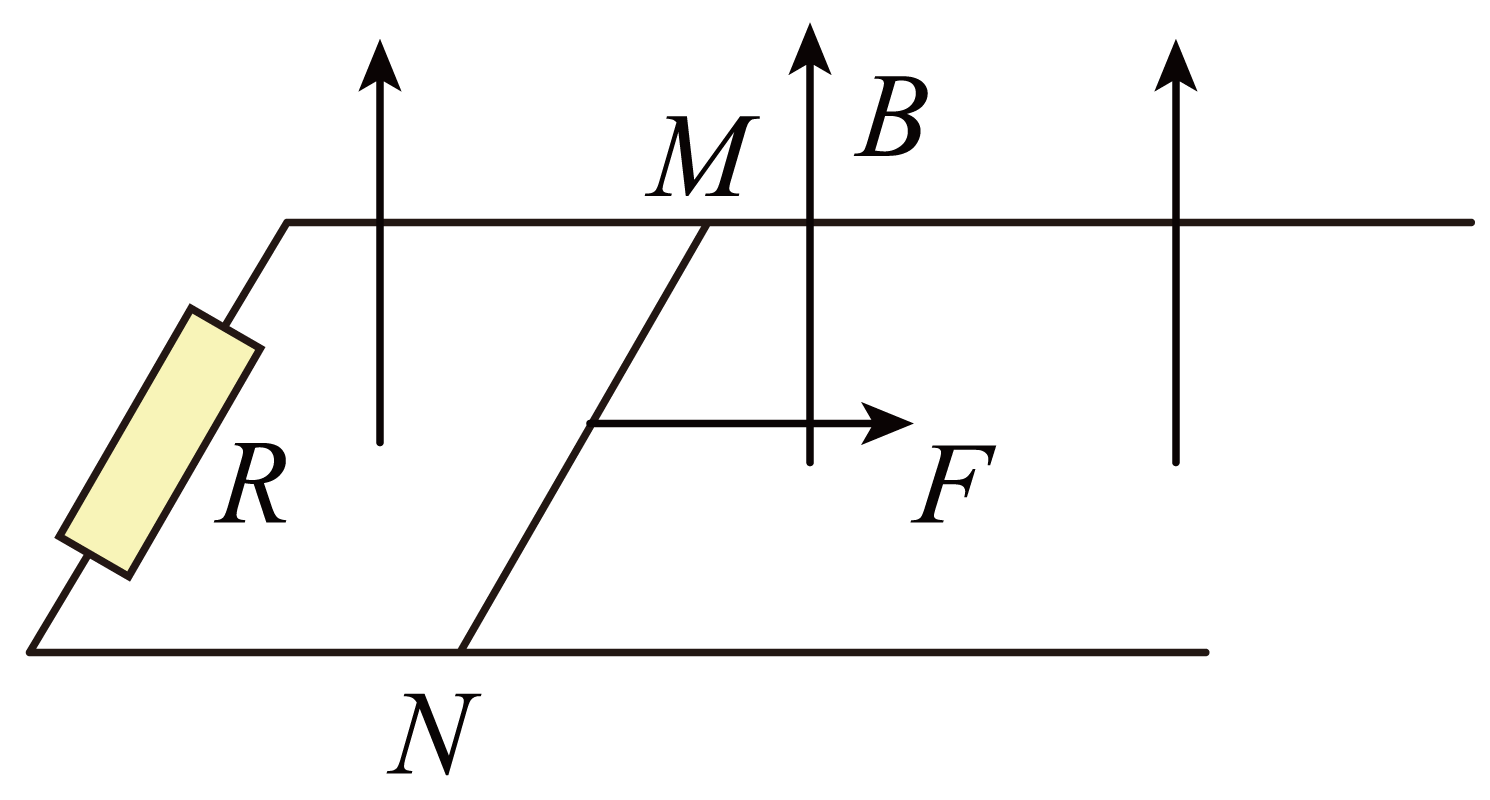

如图所示，光滑平行金属导轨固定在绝缘水平面上，导轨左端接有定值电阻R，金属棒MN放置在导轨上，整个装置处于竖直向上的匀强磁场中。金属棒在水平向右的外力作用下，由静止开始做匀加速直线运动。运动过程中金属棒始终与导轨垂直且与导轨接触良好。不计导轨的电阻，金属棒接入电路的电阻恒定，则下列说法正确的是（   ）

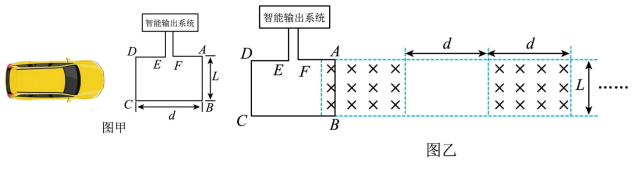

如图甲所示为某探究小组设计的玩具小车电磁驱动系统的示意图，ABCD是固定在小车下方的单面矩形金属线框，其阻值为r、长度为d、宽度为L，用两条不计电阻的导线与智能输出系统（可输出大小和方向变化的电流）组成回路。如图乙所示，小车沿水平直轨道运动，轨道上依次间隔分布着方向垂直纸面向里的磁场，其磁感应强度大小为B、宽度为L、长度及磁场间的距离均为d。小车与附件整体质量为m、运动过程中受到的摩擦阻力大小恒为f。

如图所示，在方向竖直向下、磁感应强度为B的匀强磁场中，沿水平面固定一个V字型光滑金属框架 ， 已知 ， 导体棒在框架上从A点开始在外力作用下，沿垂直方向以速度v匀速向右平移，使导体棒和框架始终构成等边三角形回路，经过时间t导体棒运动到图示位置。已知框架和导体棒的材料和横截面积均相同，其单位长度的电阻均为r，框架和导体棒均足够长，导体棒运动中始终与磁场方向垂直，且与框架接触良好。求：

如图所示，在直角坐标系的第一象限中有一等腰直角三角形OAC区域，其内部存在垂直纸面向里的匀强磁场，它的OC边在x轴上且长为L。边长也为L的正方形导线框的一条边也在x轴上，时刻，该线框恰好位于图中所示位置，此后线框在外力F的作用下沿x轴正方向以恒定的速度v通过磁场区域。规定逆时针方向为导线框中电流的正方向，则线框通过磁场区域的过程中，线框中的感应电流、穿过线框平面的磁通量、通过线框横截面的电荷量q、外力F随时间t变化的图像中可能正确的是（图像中；图中曲线是抛物线的一部分）（   ）
