电源E(电动势10V,内阻约为10Ω)
电流表A1(量程0~250mA,内阻R1=5Ω)
电流表A2(量程0~300mA,内阻约为5Ω)
滑动变阻器R(最大阻值10Ω,额定电流2A)
开关S及导线若干
如图(a)所示,一圆盘可绕过其圆心的水平轴在竖直平面内转动,在圆盘的边缘上绕有足够长的细线,细线上A点处有一标记(图中的黑点).沿水平方向匀加速拉动细线的一端使圆盘转动,细线与圆轮边缘无相对滑动,同时用频闪照相技术将细线上标记的运动拍摄下来,照片如图(b)所示,A1、A2、A3、A4表示不同时刻黑点的位置.已知照片背景为厘米刻度尺,光源的频闪周期为T.要由图(b)照片提供的信息求出A3标记时圆轮转动的角速度,还需直接测量的物理量是;从拍摄到A3的标记起(此时圆盘角速度为ω)再经过3个频闪周期,圆盘的角速度ω′=.
壮壮自豪地说:“我的力气比较大,扔出去的速度也大。所以我扔出去的铅球比你远。”
高高不服地说:“虽然我的力气比你小,扔出去的速度不如你。但我个子比你高,我比你要扔的远。”(假设壮壮和高高扔铅球的方式都是将铅球水平推出的。)
一物体运动的速度随时间变化的关系如图所示,根据图像可知( )

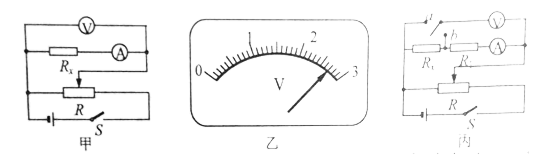

某次测量时电流表和电压表的示数如图所示,则电流 , 电压
;
①S2接2位置时,作出的图像是图(d)中的线(选填“A”或“B”);
②使用S2接2位置时的数据,测出的电池电动势和内阻
, 存在系统误差的原因是表(选填“电压”或“电流”)的示数偏(选填“大”或“小”);
③根据图像(d)中给出信息,能否求出电源内阻的真实值,若能请写出结果,若不能说明理由。
如图5所示,带电平行板中匀强电场方向竖直向下,匀强磁场方向水平向里,一带电小球从光滑绝缘轨道上的a点自由滑下,经过轨道端点P进入板间恰好沿水平方向做直线运动.现使球从轨道上较低的b点开始滑下,经P点进入板间,在之后运动的一小段时间内( )
A.小球的重力势能可能会减小
B.小球的机械能可能不变
C.小球的电势能一定会减少
D.小球动能可能减小
电流表A1的量程为0~200 μA、内电阻约为500 Ω,现要测其内阻,除若干开关、导线之外还有器材如下:
电流表A2:与A1规格相同;
滑动变阻器R1:阻值0~20 Ω;
电阻箱R2:阻值0~9 999 Ω;
保护电阻R3:阻值约为3 kΩ;
电源:电动势E约1.5 V、内电阻r约2 Ω。
(1)如图所示,某同学想用替代法测量电流表内阻,设计了部分测量电路,在此基础上请你将滑动变阻器接入电路中,使实验可以完成。
(2)电路补充完整后,请你完善以下测量电流表A1内电阻的实验步骤。
a.先将滑动变阻器R1的滑动端移到使电路安全的位置,再把电阻箱R2的阻值调到________(填“最大”或“最小”)。
b.闭合开关S1、S,调节滑动变阻器R1,使两电流表的指针在满偏附近,记录电流表A2的示数I。
c.断开S1,保持S闭合、R1不变,再闭合S2,调节R2,使电流表A2的示数________,读出此时电阻箱的阻值R0,则电流表A1内电阻r=________。
