8 多用电表的原理 知识点题库

一量程为30µA的电流表,内阻为100Ω,现串联一个199900Ω的电阻将它改装成电压表,该电压表的量程是V.现在用它来测量电压时,表盘指针位置如图所示,此时电压的大小为V.

多用电表是实验室和生产实际中常用的仪器.如图是一个多用电表的简化内部电路图,其中测电流和测电压时各有两个量程,还有两个档位用来测电阻.电流的量程分别是2.5mA和10mA,电压表的量程分别是10V和50V. 在进行电阻测量时,应将S拨到位置,在进行选用量程是2.5mA电流表测量时,应将S拨到位置,在进行选用量程是50V电流表测量时,应将S拨到位置.

如图所示的多用电表正确测量了一个13Ω的电阻后,需要继续测量一个阻值大概是2kΩ左右的电阻.在用红、黑表笔接触这个电阻两端之前,以下哪些操作步骤是必须的,请选择其中有用的,按操作的先后顺序用字母写出

A.用螺丝刀调节表盘下中间部位的指针定位螺丝,使表针指零

B.将红表笔和黑表笔接触

C.把选择开关旋转到“×1k”位置

D.把选择开关旋转到“×100”位置

E.调节欧姆调零旋钮使表针指向欧姆零点.

一个多用电表内的电池已使用很久了,但是转动调零旋钮时,仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R′,与被测电阻的真实值R相比(   )
A . R′=R B . R′>R C . R′<R D . 无法确定
在使用多用电表的欧姆挡测电阻时,应(   )
A . 使用前检查指针是否停在欧姆挡刻度线的“∞”处 B . 每次测量前或每换一次挡位,都要进行一次电阻调零 C . 在测量电阻时,电流从黑表笔流出,经被测电阻到红表笔,再流入多用电表 D . 测量时若发现表针偏转的角度较小,应该更换倍率较小的挡来测量
多用电表表头的示意图如图.

  1. (1) 当指针位置如图中白三角箭头所示,则测量的是,测量结果为
  2. (2) 当指针位置如图中白三角箭头所示,正确操作后发现指针的偏转角很小,那么接下来的操作步骤应该依次为:①,②,③
  3. (3) 测量结束后应将选择开关拨到或者

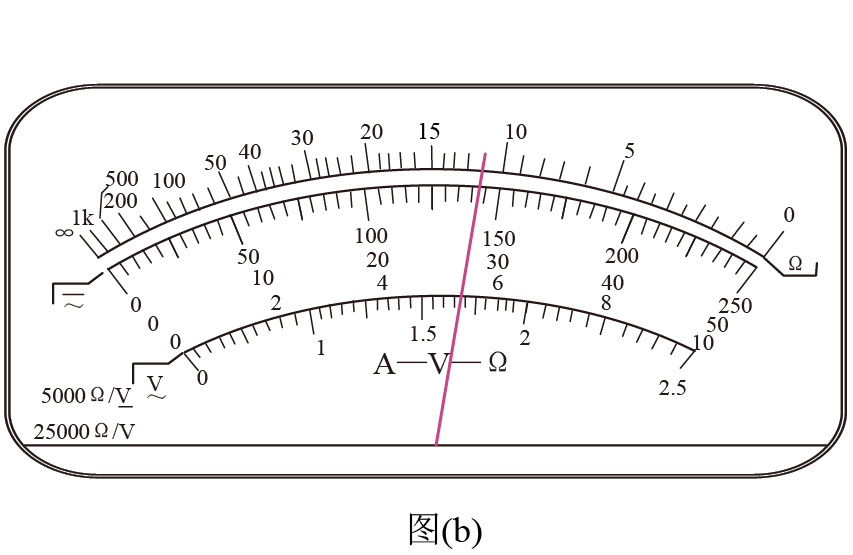

在高中阶段,我们学过了很多测量电阻值的方法,某兴趣小组为了测量某个电阻Rx的阻值,设计了如图(a)所示的电路.同学们先用多用表粗略测量了该电阻的阻值,多用表的示数如图(b)所示.然后用如图(a)所示的电路较为精确地测量了Rx的阻值.已知电路中学生电源的输出电压可调,电流表量程均选择0.6A(内阻不计),标有长度刻度的均匀电阻丝ab的总长度为30.00cm.

  1. (1) 利用多用表测量时,选择的档位为×1档,则由多用表指示示数可知,该电阻的阻值为Ω
  2. (2) 利用如图(a)所示设计的电路测量电阻时:

    ①先断开S2 , 合上S1 , 当调节电源输出电压为3.00V时,单位长度电阻丝分得的电压u=V/m,记录此时电流表A1的示数.

    ②保持S1闭合,合上S2 , 滑动c点改变ac的长度L,同时调节电源输出电压,使电流表A1的示数与步骤①记录的值相同,记录长度L和A2的示数I.测量6组L和I值,测量数据已在图(c)中标出,写出Rx与L、I、u的关系式Rx=

    ③在图(c)的坐标系中做出L﹣I图象.根据图象可以得到Rx=Ω.(结果保留两位有效数字).

关于多用电表及其使用,下列说法中正确的是(   )
A . 拿到多用电表时指针未指在刻度最左端,应先用电阻的调零旋钮调零 B . 测直流电压时,其红表笔接高电势处 C . 测电路中某个电阻的阻值时,要将该电阻与其它元件断开 D . 换测另一个电阻时都必须重新调零
如图甲所示,某实验小组使用多用电表判断二极管的极性。

  1. (1) 测量前应将多用电表的选择开关旋至(选填“交流电压挡”“直流电压挡”“电流挡”或“欧姆挡”);
  2. (2) 两次测量指针偏转分别如图乙、丙所示,指针如图乙所示时,红表笔接的是二极管的(选填“正”或“负”)极;指针如图丙所示时,二极管的负极与(选填“红”或“黑”)表笔相连。

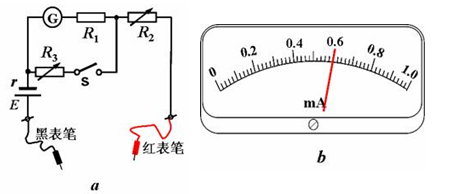

某物理兴趣小组设计了如图a所示的欧姆表电路,通过控制电键S和调节电阻箱,可使欧姆表具有“×1”和“×10”两种倍率。所用器材如下:
图片_x0020_1843773118

A.干电池:电动势E= l.5V,内阻r=1.0Ω

B.电流表 G :满偏电流Ig= 1mA,内阻Rg =150Ω

C.定值电阻R1= 1200Ω

D.电阻箱R2和R3:最大阻值都为999. 9Ω

E.电阻箱R4:最大阻值9999Ω

F.电键一个,红、黑表笔各1支,导线若干

  1. (1) 该实验小组按图A符合题意连接好电路。当电键S断开时,将红、黑表笔短接,调节电阻箱R2=Ω,使电流表达到满偏,此时闭合电路的总电阻叫做欧姆表的内阻R , 则R=Ω ,欧姆表的倍率是(选填“×1” 、“×10”)。
  2. (2) 闭合电键S:

    第一步:调节电阻箱R2和R3 , 当R2Ω且R3Ω时,将红、黑表笔短接,电流表再次满偏;

    第二步:在红、黑表笔间接入电阻箱R4 , 调节R4 , 当电流表指针指向图b所示的位置时,对应的欧姆表的刻度值为Ω.

如图所示,是一个多量程多用电表的简化电路图 测电流和测电压时各有两个量程,还有两个挡位用来测电阻 下列说法正确的是(   )

图片_x0020_1108416760

A . 当开关S调到位置1、2时,多用电表测量的是电流,且调到位置1时的量程比位置2的小 B . 当开关S调到位置3、4时,多用电表测量的是电阻,且A为黑表笔 C . 当开关S调到位置5、6时,多用电表测量的是电压,且调到位置6时的量程比位置5的大 D . 多用电表各挡位所对应的表盘刻度都是均匀的
为了粗略测量电阻,小明同学用量程为5mA的毫安表、电动势为3V的电池、0~999.9Ω)的电阻箱制作了一块简易欧姆表,电路如图所示:

  1. (1) 为制作欧姆表,准确测量毫安表的内阻(填“需要”或“不需要”);
  2. (2) 进行欧姆调零之后,用该表测量某电阻时,a表笔是表笔(填“红”或“黑”),此时毫安表读数为2.5mA,则待测电阻阻值为Ω;
  3. (3) 如果在毫安表两端并联一个电阻,其余电路均不变,表盘中间刻度对应的电阻值(填“变大”、“变小”或“不变”);
  4. (4) 该欧姆表用久后,电池老化造成电动势减小,内阻增大,但仍能进行欧姆调零,则用其测得的电阻值真实值(填“大于”、“小于”或“等于”)。

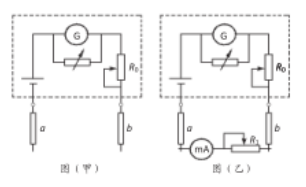

图甲为欧姆表的电路原理图,可将欧姆表内部(图中虚线框内)等效为一电源.设计图乙电路测量欧姆表某挡位的电动势与内阻,具体操作如下:

A.将欧姆表的_______旋至某挡位,a、b两表笔短接,调节调零旋钮进行_____;

B.将毫安表与滑动变阻器R1按图乙连接;

C.调节滑动变阻器R1滑片的位置,读出亳安表的示数

I和对应的欧姆表示数R,将多组数据填入表中.

1

2

3

4

5

6

R/kΩ

0.5

1.0

1.5

2.0

2.5

3.0

I/mA

1.48

1.20

1.03

0.86

0.74

0.67

1/I/mA-1

0.68

0.83

0.97

1.16

1.35

1.49

完成下列内容:

  1. (1) 填写操作A中横线上的内容:;.
  2. (2) 图甲中a为(选填“红”、“黑”)表笔;
  3. (3) 根据表中数据描点(第四组数据) 并画出 关系图象

  4. (4) 由图象可得欧姆表该档位的电动势为V,内阻为kΩ.(结果均保留两位有效数字)
在做练习使用多用电表的实验中。

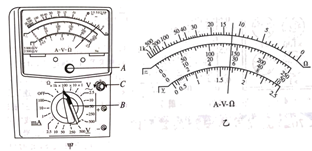

  1. (1) 将两表笔分别与待测电阻相接,发现指针位置如图甲所示,则应将图中的旋钮B转至(选填“×1K”或“×10”)挡。

    图片_x0020_100028

  2. (2) 若旋钮B已转至正确的位置,然后将两表笔短接时,再旋转旋钮(选填“A”或“B”或“C”),使指针对准电阻的“0”刻度线。最后,再将两表笔分别与待测电阻相接,发现指针位置如图乙所示,则该电阻阻值为Ω。
  3. (3) 全部测量结束后,应把图甲中的旋钮B拨到“OFF”挡或者____(填字母)。
    A . 流电压500V挡 B . 直流电流500mA挡 C . 交流电压500V挡
如图甲为物理兴趣小组设计的多用电表的电路原理图。他们选用内阻Rg=10Ω、满偏电流Ig=10mA的电流表、标识不清电源,以及由定值电阻、导线、滑动变阻器等组装好的多用电表。当选择开关接“3”时为量程250V的电压表。该多用电表表盘如图乙所示,下排刻度均匀,上排刻度线对应数值还没有及时标出。

  1. (1) 其中电阻R2=Ω。
  2. (2) 选择开关接“1”时,两表笔接入待测电路,若指针指在图乙所示位置,其读数为mA。
  3. (3) 兴趣小组在实验室找到了一个电阻箱,利用组装好的多用电表设计了如下从“校”到“测”的实验:

    ①将选择开关接“2”,红黑表笔短接,调节R1的阻值使电表指针满偏;

    ②将多用电表红黑表笔与电阻箱相连,调节电阻箱使多用电表指针指在电表刻度盘中央C处,此时电阻箱如图丙所示,则C处刻度线的标注值应为

    ③用待测电阻Rx代替电阻箱接入两表笔之间,表盘指针依旧指在图乙所示位置,则计算可知待测电阻约为RxΩ。  (保留三位有效数字)

    ④小组成员拿来一块电压表,将两表笔分别触碰电压表的两接线柱,其中表笔(填“红”或“黑”)接电压表的正接线柱,该电压表示数为1.45V,可以推知该电压表的内阻为Ω。

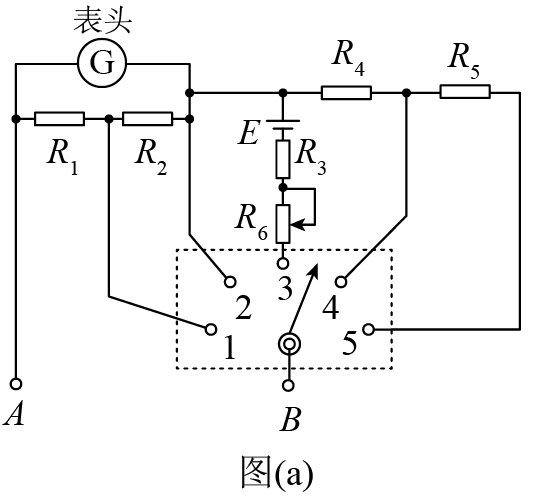

图(a)为某同学组装完成的简易多用电表的电路图.图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头G的满偏电流为200 μA,内阻为500 Ω.虚线方框内为换挡开关,A端和B端分别与两表笔相连.该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V挡,直流电流1 mA挡和2.5 mA挡,欧姆×100 Ω挡.

图片_x0020_100011

  1. (1) 图(a)中的A端表盘插孔写(填“正”或“负”).
  2. (2) 根据题给条件可得R1=Ω,R2=Ω,R4=Ω.
请按下列要求作答

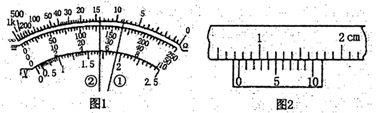

  1. (1) 图1是某多用电表的表盘示意图,当用“0~50V”量程测直流电压时,指针位置如图中①所示,其示数为V;当用“×100”欧姆挡测量某定值电阻的阻值时,其指针位置如图中②所示,其示数为:Ω。

    图片_x0020_100019

  2. (2) 图2中游标卡尺的示数为mm。

  1. (1) 用螺旋测微器测量一个圆柱导体的直径时,测得的读数如图所示。则该圆柱导体的直径是mm;

    图片_x0020_100019

  2. (2) 如图所示是一多用电表的内部简化电路图,请回答下列问题:

    图片_x0020_100020
    ①图中红色表笔对应的是(选填“A”或“B”);

    ②测量电路中的直流电流时,应将选择开关S旋至(选填“1”、“2”或“3”),电流从红表笔(选填“流入”或“流出”)电表;

    ③关于图乙中 的使用,下列说法正确的是(填正确答案标号)。

    A.把选择开关S旋至“1”,调整 使电表指针指在表盘左端电流“0”位置

    B.把选择开关S旋至“2”,将两表笔短接,调整 使电表指针指在表盘右端电阻“0”位置

    C.把选择开关S旋至“3”,调整 使电表指针尽可能指在表盘右端电流最大位置

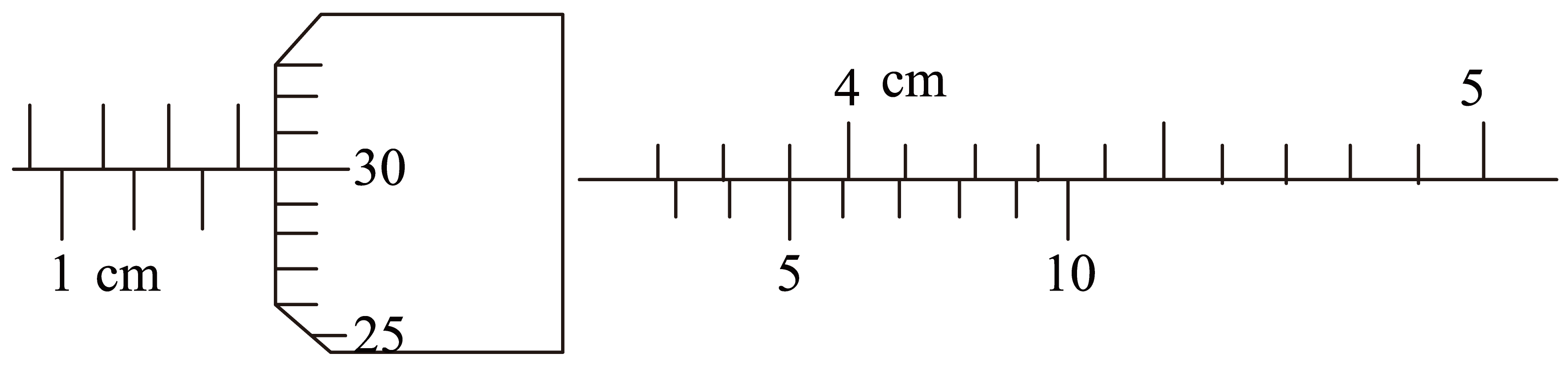

  1. (1) 读出下图所示的螺旋测微器和游标卡尺的示数,螺旋测微器的示数为mm,游标卡尺使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸,得到图中的游标卡尺的读数,由于遮挡,只能看到游标的后半部分,图中游标卡尺的读数为cm。

  2. (2) 图(a)为某同学组装完成的简易多用电表的电路图。图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头G的满偏电流为250 μA,内阻为480 Ω。虚线方框内为换挡开关,A端和B端分别与两表笔相连。该多用电表有5个挡位,5个挡位为:直流电压2.5 V挡和5 V挡,直流电流1 mA挡和5mA挡,欧姆×10 Ω挡。

    ①图(a)中的B端与(填“红”或“黑”)色表笔相连接。

    ②关于R6的使用,下列说法正确的是(填正确答案标号)。

    A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置

    B.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置

    C.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置

    ③根据题给条件可得R1+R2=Ω,R4=Ω。

    ④某次测量时该多用电表指针位置如图(b)所示。若此时B端是与“1”相连的,则多用电表读数为;若此时B端是与“3”相连的,则读数为;若此时B端是与“4”相连的,则读数为。(结果均保留3位有效数字)

实验室有一额定电压为220V的白炽灯,吴同学欲了解其低压伏安特性,为此设计了系列实验,请依次解决下列问题:
  1. (1) 吴同学用多用电表粗测白炽灯的电阻,正确操作后得到图甲,则该情况下白炽灯的电阻为Ω。

  2. (2) 吴同学随后用学生电源供电(其调节的情况如图乙),选择合适的滑变器和其他器材,连接电路如图丙,打算直接闭合开关开始测量。请你指出连接图中存在的问题(至少列举两条)。

  3. (3) 吴同学改掉所有问题后,正确测量过程中得到的一组电流表、电压表示数如图丁,则两表的读数分别为A、V。

  4. (4) 吴同学根据测量的数据,作了图像,下列图像中最可能正确的是(选填字母“A”、“B”或“C”)
