电流表中通以相同的电流时，指针偏转的角度越大，表示电流表的灵敏度越高．下列关于电流表灵敏度的说法中正确的是（　　）

A . 增加电流计中的线圈匝数，可以提高电流表的灵敏度 B . 增强电流计中永久磁铁的磁性，可以提高电流表的灵敏度 C . 电流计中通的电流越大，电流表的灵敏度越高 D . 电流计中通的电流越小，电流表的灵敏度越高

在“练习使用多用电表”实验中，某同学进行了如下的操作：

（1）用多用电表电阻档测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆调零（如图a所示），然后用两表笔接触待测电阻的两端（如图b所示），这两步操作是否合理？（填“a合理”或“b合理”或“都不合理”）
（2）用多用电表电流档测量电路中电流，该同学将选择开关置于直流“50mA”档，连接的电路如图c所示，图中多用电表测定的是（填甲电阻的电流、乙电阻的电流或总的电流），测得的值是．

如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度 $\text{[math]}$ 处，现用该表测一未知电阻，指针偏转到满刻度的 $\text{[math]}$ 处，则该电阻的阻值为（）

A . 16R B . 10R C . 5R D . 4R

某同学用多用电表测量某待测电阻R_X ，的阻值，选用“”的欧姆档后，应先进行，再进行测量，若多用电表的示数如图所示，则R_x的测量值为Ω．

如图所示是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为5Ω的电阻时，指针偏转至满刻度 $\text{[math]}$ 处，现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为Ω

根据所学知识完成填空：

（1）在测定金属丝电阻率的实验中，利用伏安法测量电阻时，两电表示数如图甲和乙，甲图接0～0.6A量程，读数为A，乙图接0～3V量程，读数为V．利用螺旋测微器测定金属丝直径如图丙，金属丝的直径为mm．
（2）用多用电测电流或电阻的过程中，下列说法正确的是　

A . 在测量电阻时，更换倍率后必须重新进行调零 B . 在测量电流时，更换量程后必须重新进行调零 C . 在测量未知电阻时，必须先选择倍率最大挡进行试测 D . 在测量未知电流时，必须先选择电流最大量程进行试测．

要测量一个量程已知的电压表的内阻，所备器材如下：

A．待测电压表V（量程3V，内阻待测）

B．电流表A（量程3A，内阻约0.01Ω）

C．定值电阻R（已知阻值6kΩ，额定电流50mA）

D．蓄电池E（电动势略小于3V，内阻不计）

E．多用电表

F．开关K₁、K₂ ，导线若干

有一同学利用上面所给器材，进行如下实验操作：

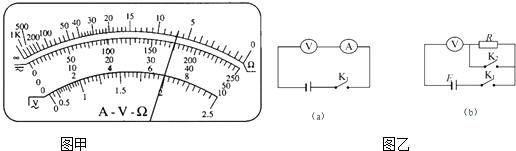

（1）首先，用多用电表进行粗测，选用“×1K”挡且操作方法正确．若这时刻度盘上的指针位置如图甲所示，则测量的结果是．
（2）为了更精确地测出此电压表内阻，该同学设计了如图乙所示的（a）、（b）实验电路，你认为其中较合理的电路图是．
（3）用你选择的电路进行实验时，用上述所测量的符号表示电压表的内阻R_v=．

（1）用多用电表测未知电阻阻值的电路如图甲所示，电池的电动势E、内阻为r ， R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图象如图乙所示，则该图象的函数关系式；(用E、r、R_g、R_x、调零电阻 $\text{[math]}$ 接入电路的部分阻值用 $\text{[math]}$ 表示)
（2）下列根据图乙中 $\text{[math]}$ 线做出的解释或判断中正确的是（）

A . 用欧姆表测电阻时，指针指示读数越大，测量的误差越小 B . 欧姆表调零的实质是通过调节R₀ ，使 $\text{[math]}$ 时电路中的电流 $\text{[math]}$ C . $\text{[math]}$ 越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏 D . 测量中，当 $\text{[math]}$ 的阻值为图乙中的 $\text{[math]}$ 时，指针位于表盘中央位置的右侧
（3） .某同学想通过一个多用电表中的欧姆挡，直接去测量某电压表(量程10V)的内阻(大约为几十千欧)，欧姆挡的选择开关拨至倍率“×1k”挡.先将红、黑表笔短接调零后，选用图丙中(填“A”或“B”)方式连接.在本实验中，如图丁所示为欧姆表和电压表的读数，请你利用所学过的知识，求出欧姆表电池的电动势，E=V。(计算结果保留3位有效数字)

在“用多用电表测电阻、电流和电压”的实验中

（1） (多选题)用多用电测电流或电阻的过程中正确的是
(A)在测量电阻时，更换倍率后必须重新进行调零

(B)在测量电流时，更换量程后必须重新进行调零

(C)在测量未知电阻时，必须先选择倍率最大挡进行试测

(D)在测量未知电流时，必须先选择电流最大量程进行试测
（2）测量时多用电表指针指在如图所示位置。若选择开关处于“10V”挡,其读数为V;若选择开关处于“×10”挡,其读数200Ω(选填：“大于”,“等于”或“小于”).

指针式多用电表是实验室中常用的测量仪器。

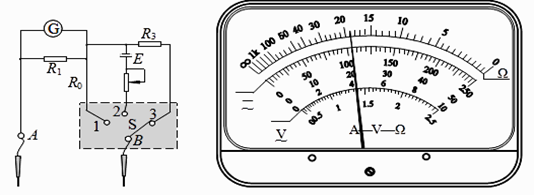

（1）如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是___________。（选填选项前面的字母）

A . 当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔 B . 当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔 C . 当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是红表笔 D . 当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔
（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图所示。
a.若所选挡位为直流50mA挡，则示数为mA；

b.若所选挡位为电阻×10Ω挡，则示数为Ω。
（3）用该多用电表正确测量了一个约15Ω的电阻后，需要继续测量一个阻值约2kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必须的步骤，并按操作顺序逐一写出步骤序号：__________。

A . 将红表笔和黑表笔接触 B . 把选择开关旋转到“×100”位置 C . 把选择开关旋转到“×1k”位置 D . 调节欧姆调零旋钮使表针指向欧姆零点
（4）某小组同学们发现欧姆表的表盘刻度线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值R_x关系，他们分别画出了如图所示的几种图象，其中可能正确的是____。

A . B . C . D .

用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：

（1）旋动部件，使指针对准电流的“0”刻线。
（2）将K旋转到电阻挡“×100”的位置。将插入“＋”、“－”插孔的表笔短接，旋动部件，使指针对准电阻“0”刻线。
（3）将两表笔分别与待测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，将按照下面的步骤进行操作：
①将K旋转到电阻挡的位置（选填“×1k”或“×10”）；

②将两表笔短接，旋动合适部件，对电表进行校准；

③将两表笔的金属部分分别与被测电阻的两根引线相接；

④完成读数测量。

一块多用电表的电阻挡有三个倍率,分别是×10，×100，×1000。用×100挡测量某电阻时,操作步骤正确,发现表头指针偏转角度很大，如图中虚线位置.为了较准确地进行测量，应换到挡，换挡后需要先进行的操作，再进行测量.若正确操作后进行测量时表盘的示数如图，则该电阻的阻值是Ω，若此时还可当电流表使用，则电流表指针读数(量程50mA)是mA.（实线位置）

某多用电表内欧姆挡“×1”的内部电路图如图甲的虚线框所示。一学习小组将电阻箱和电压表并联后接到多用电表两表笔A、B上，采用图甲的电路测量多用电表欧姆挡“×1”正常工作时的内阻R_Ω和其内部电池的电动势E(电压表的内阻很大，它在该电路中的分流作用可以忽略)，实验操作步骤如下：

（1）先调整“指针定位螺丝”再将选择开关转至欧姆挡“×1”，红黑表笔短接调节“欧姆调零旋钮”使指针指在表盘(填左”或“右”)侧零刻度处。
（2）电阻箱和电压表并联后的两端分别接在表笔A和B上，正确的接法是：电压表的正接线柱要接在多用电表的表笔(填“A"或“B”)上。
（3）改变电阻箱的阻值，分别读出多组电压表和电阻箱的示数U、R，并将对应的 $\text{[math]}$ 和 $\text{[math]}$ 的值计算出来并记录在表格中，再画出 $\text{[math]}$ － $\text{[math]}$ 图像如图乙所示，若图乙中图线的斜率为k₁、与纵轴的截距为b₁ ，则所测内部电池的电动势E=，欧姆挡“×1”正常工作时的内阻R_Ω=。(用k₁、b₁表示)
（4）一位同学提出了数据处理的另一种思路：先计算出 $\text{[math]}$ ，然后画U- $\text{[math]}$ 图像如图丙所示。由图丙得到图线斜率为k₂、与纵轴的截距为b₂ ，则电池的电动势E=，欧姆挡“×1”正常工作时的内阻R_Ω=。(用k₂、b₂表示)

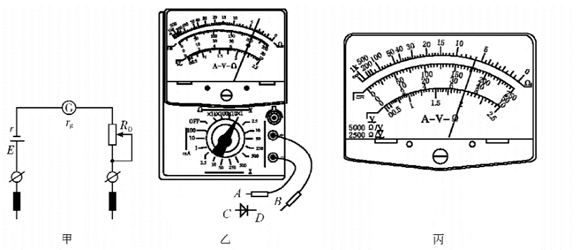

如图甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E=1.5 V，内阻r=l Ω，灵敏电流计满偏电流Ig=10 mA，内阻rg=90 Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”．

①多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示．将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为 Ω．某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为Ω.

②若将选择开关旋至“×1”，则需要将灵敏电流计（选填“串联”或“并联”）一阻值为Ω的电阻，再进行欧姆调零．

③某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是（填选项前的字母）

A．欧姆表的表笔A、B应分别接二极管的C、D端

B．双手捏住两表笔金属杆，测量值将偏大

C．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零

D．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175 Ω

在练习使用多用电表的实验中

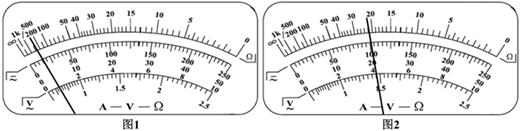

（1）某同学使用多用电表的欧姆档粗略测量一定值电阻的阻值R_x ，先把选择开关旋到“×10”挡位，测量时指针偏转如图1所示．以下是接下来的测量过程：
a.将两表笔短接，调节欧姆档调零旋钮，使指针对准刻度盘上欧姆档的零刻度，然后断开两表笔

b.旋转选择开关至交流电压最大量程处（或“OFF”挡），并拔出两表笔

c.将选择开关旋到“×1 ”挡

d.将选择开关旋到“×100 ”挡

e.将选择开关旋到“×1k ”挡

f.将两表笔分别连接到被测电阻的两端，读出阻值R_x ，断开两表笔

以上实验步骤中的正确顺序是（填写步骤前的字母）．
（2）重新测量后，指针位于如图2所示位置，被测电阻的测量值为Ω．

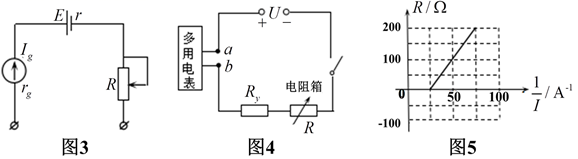

（3）如图3所示为欧姆表表头，已知电流计的量程为 $\text{[math]}$ ，电池电动势为E=1.5V，则该欧姆表的内阻是 kΩ，表盘上300μA刻度线对应的电阻值是kΩ．
（4）为了较精确地测量另一定值电阻的阻值R_y ，采用如图4所示的电路．电源电压U恒定，电阻箱接入电路的阻值可调且能直接读出．
①用多用电表测电路中的电流，则与a点相连的是多用电表的（选填“红”或“黑”）表笔．

②闭合电键，多次改变电阻箱阻值R，记录相应的R和多用电表读数I，得到 $\text{[math]}$ 的关系如图5所示．不计此时多用电表的内阻．则R_y=Ω ，电源电压U=V．

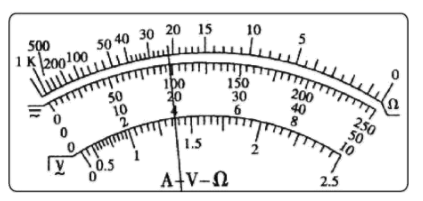

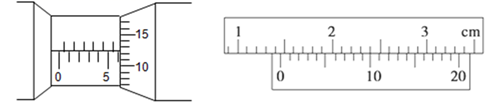

螺旋测微器的读数为mm，游标卡尺的读数为mm，多用电表欧姆挡位为 $\text{[math]}$ 挡，则测量的电阻是Ω

图片_x0020_100016 图片_x0020_100017

如图是一个多用表倍率为×100的欧姆挡内部电路示意图。电流表满偏电流6mA、内阻9Ω；电池电动势9V、内阻1Ω；变阻器R阻值0~2000Ω，在电路中还有一个保护电阻R₀=490Ω。

（1）选择该档位后，测量前应；
（2）欧姆表盘的中间刻度应标数字为；
（3）当表内电池的电动势低于V时，可导致该档位不可调零；
（4）若表内电池的电动势下降后仍可调零，但某次测量竟将实际阻值为400Ω标准电阻的阻值测成500Ω，分析可知表内电池的电动势等于V。

一同学学习了用多用电表测量电阻后，他将选择开关旋到欧姆挡的倍率“ $\text{[math]}$ ”挡，正确操作后测量某一电阻的阻值，得到表盘指针偏转的位置如图甲所示。请回答下列问题：

（1）为使这个电阻测得更准确些，应将选择开关旋到倍率挡，在第二次测量前必须进行；
（2）经过重新调整后，他再次测量该电阻，得到表盘指针偏转的位置如图乙所示，则被测电阻的阻值 $\text{[math]}$ $\text{[math]}$ 。

指针式多用电表是实验室中常用的测量仪器。

（1）如图1所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是_______。（选填选项前面的字母）

A . A接的是红表笔，B接的是黑表笔 B . 当S接1，是电压表 C . 当S接2，是欧姆表 D . 当S接3，是电流表
（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图2所示。若所选挡位为“直流 $\text{[math]}$ ”挡，则示数为 $\text{[math]}$ ；若所选挡位为“直流 $\text{[math]}$ ”挡，则示数为 $\text{[math]}$ 。
（3）用表盘为图2所示的多用电表正确测量了一个约 $\text{[math]}$ 的电阻后，需要继续测量一个阻值约2 kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必须的步骤，并按操作顺序逐一写出步骤的序号：。
A ．调节欧姆调零旋钮使表针指向欧姆零点

B ．把选择开关旋转到“×100”位置

C ．把选择开关旋转到“×1k”位置

D ．将红表笔和黑表笔接触
（4）黑盒中有一个二极管，还有两个阻值均为1 kΩ的电阻，它们与黑盒的接线柱1、2、3接成电路，用多用电表的电阻挡对这三个接线柱间的电阻进行测量，得到的数据如表所示，那么黑箱中的线路可能是_______。

黑笔触点

1

1

2

红笔触点

2

3

1

表头读数

0

0.5 kΩ

2 kΩ

A . B . C . D .

关于多用电表，请回答下列问题：

（1）多用电表是实验室中常用的电学测量工具，多用电表测量电阻时的电路如图所示，图中A、B是多用电表的两只表笔。则由图可知是红表笔（填“A”或“B”）。
（2）若多用电表在使用前已经进行机械调零。某同学用多用电表测某一电阻阻值时的实验步骤如下：
①选用“×10Ω”挡，将A、B两只表笔短接，然后调整欧姆调零旋钮，使得指针指向欧姆挡零刻度线；

②将A、B两只表笔与被测电阻 $\text{[math]}$ 两端相连；

③读数时发现表针偏转幅度太大，几乎接近欧姆挡零刻线，为了测量准确，这位同学应该换用（填“×1Ω”或“×100Ω”）挡，换档之后（填“需要”或“不需要”）重新进行欧姆调零。
（3）某多用电表内部干电池的电动势为 $\text{[math]}$ ，使用一段时间后内部干电池的电动势E减小。现用一电阻箱来测量多用电表内干电池的电动势大小。实验步骤如下：
①把多用电表欧姆挡置于“×100Ω”挡，将两只表笔短接，调整欧姆调零旋钮，使得指针指向欧姆挡零刻线，然后把表笔A、B分别与电阻箱的接线柱相连

②调节电阻箱，并记录电阻箱的阻值 $\text{[math]}$ 、欧姆表的读数R

③多次重复②的操作，记录多组数据

④以欧姆表的读数R为纵坐标，电阻箱的阻值 $\text{[math]}$ 为横坐标作 $\text{[math]}$ 图象，如图所示。

干电池实际电动势的表达式为 $\text{[math]}$ （用E、 $\text{[math]}$ 和R表示）；若测得 $\text{[math]}$ 图象的斜率为 $\text{[math]}$ ，则实际电动势 $\text{[math]}$ V（保留三位有效数字）。

黑笔触点	1	1	2
红笔触点	2	3	1
表头读数	0	0.5 kΩ	2 kΩ
