8 多用电表的原理知识点题库

在使用多用电表测电阻时，一同学选用“×10Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是（　　）

A . 换用“×1Ω”挡，直接测量 B . 换用“×1Ω”挡，重新调整欧姆零点后测量 C . 换用“×100Ω”挡，直接测量 D . 换用“×100Ω”挡，重新调整欧姆零点后测量

关于多用表的使用：

（1）下述关于用多用表欧姆挡测电阻的说法中正确的是

A . 测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量 B . 测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果 C . 测量电路中的某个电阻，不应该把该电阻与电路断开 D . 测量阻值不同的电阻时，都必须重新调零
（2）以下是欧姆表原理的电路示意图，正确的是

根据所学知识填空：

（1）有一游标卡尺，用它测量一小球的直径，如图1所示的读数是cm．
（2）用螺旋测微器测量一根金属丝的直径，如图2所示的读数是 mm．
（3）某电阻丝R的额定电压为3V，为测量其电阻值，某同学先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“”档位（选填“×100”或“×1”），然后进行欧姆调零，再次测量电阻丝的阻值，其表盘及指针所指位置如图3所示，则此段电阻丝的电阻为Ω．

用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（﹣）插孔，则（）

A . 测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表 B . 测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表 C . 测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表 D . 测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表

如图所示为一多用电表的内部电路图，表头的内阻196欧，量程200微安．该表有10mA、100mA两档的电流档，10V、250V两档电压档以及×1、×10两档欧姆档．则图中的R₁=Ω，R₂=Ω，R₃=Ω（三空均保留两位有效数字）；若选择×10的档测量某电阻的阻值，则选择开关应拔到　（填1或2或3或4）．

晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10 Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（）

A . 甲，a B . 乙，a C . 丙，b D . 乙，b

如图甲所示是一个多量程多用电表的简化电路图，请完成下列问题。

（1）多用电表的红表笔应是图甲中的端（填“A”或“B”）。
（2）测量直流电流、直流电压和电阻各有两个量程。当选择开关S旋到位置5、6时，电表用来测量；当S旋到位置时，电表可测量直流电流，且量程较大。
（3）某同学用此多用表测量某电学元件的电阻，选用“×10”倍率的欧姆挡测量，发现多用表指针偏转很小，因此需选择（填“×1”或“×100”）倍率的欧姆挡。若该多用表使用一段时间后，电池电动势变小，内阻变大，但此表仍能欧姆调零，用正确使用方法再测量同一个电阻，则测得的电阻值将（填“偏大”、“偏小”或“不变”）。
（4）某实验小组利用下列器材研究欧姆挡不同倍率的原理，组装如图乙所示的简易欧姆表。实验器材如下：

A．干电池（电动势E为3.0V，内阻r不计）；

B．电流计G（量程300 μA，内阻99Ω）；

C．可变电阻器R；

D．定值电阻R₀=1Ω；

E．导线若干，红黑表笔各一只。

① 表盘上100 μA刻度线对应的电阻刻度值是Ω；

②如果将R₀与电流计并联，如图丙所示，这相当于欧姆表换挡，则换挡后可变电阻器R阻值应调为Ω，换挡前、后倍率之比为。

（1）指针式多用电表是电路测量的常用工具，用电表测量电阻时，要用到选择开关N和两个部件M、P。现用多用电表测量一个定值电阻的阻值。请根据下列步骤完成电阻测量：

①旋动部件，使指针对准电流的“0”刻线。

②将N旋转到电阻挡“×10”的位置。

③将插入“+”、“-”插孔的表笔短接，旋动部件，使指针对准电阻的“0刻线”。

④将两表笔分别与待测电阻两端相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作（按顺序填字母），完成测量。

A．将N旋转到电阻挡“×100”的位置

B．将N旋转到电阻挡“×1”的位置

C．将两表笔分别与被测电阻的两端相接，完成测量

D．将两表笔短接，旋动合适部件，对电表进行校准
（2）如图是一个多量程多用电表的简化电路图。测电流和测电压时各有两个档位；还有两个档位用来测电阻。

当开关 S调到和位置上时，多用电表可以用来测量电阻值。

某同学在“练习使用多用电表”实验中，实验步骤及相关操作如下：

图片_x0020_1434728425

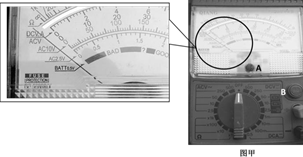

（1）该同学在使用多用电表前，发现多用电表的指针不在零刻度上，如图甲所示。那么在使用前，他应调节甲图中表盘上的哪一个部件？答：；（填“A”或“B）

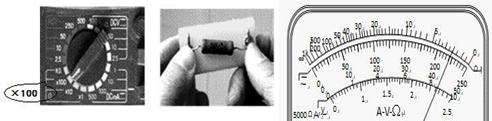

（2）某同学用多用电表测量某一电阻，以下是该同学实验过程中的主要操作步骤。

a．将“选择开关”置于如图所示的位置；

b．将红黑表笔短接，转动欧姆调零旋钮，进行欧姆调零；

c.如图所示把两表笔接触待测电阻的两端进行测量，表盘指针如图所示；

d.记下读数，实验完毕。

请指出该同学操作中至少两点不合理或遗漏的地方。；；；
（3）该同学想采用“伏安法”更精确地测量该电阻的阻值，选用了如图所示的实验器材。其中电压表量程 3V、内阻约为 3kΩ ，电流表量程 15mA、内阻约为 4Ω ，滑动变阻器总阻值 20Ω ，电源电动势 3V。图中已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。

指针式多用电表是实验室中常用的测量仪器。

①如图所示为某同学设计的多量程多用电表的原理示意图，虚线框中S为一个单刀多掷开关，通过操作开关，表笔B可以分别与触点1、2、……6接通，从而实现多用电表用来测量电阻、电流和电压的不同功能。在这个电路中，测电流和测电压时各有两个量程，测电阻时有“×10”和“×1k”两个挡位。其中E₁<E₂ ， R₁的最大阻值小于R₂的最大阻值。关于这个多用电表，下列说法中正确的是

A．当开关S分别接触点1或2时，多用电表处于测电流的挡位，且接触点1时的量程比较大

B．当开关S分别接触点3或4时，多用电表处于测量电阻的挡位，且接触点3时为“×1k”挡位

C．当开关S分别接触点5或6时，多用电表处于测电流的挡位，且接触点5时的量程比较小

D．使用多用电表各挡位时，电流均由A表笔一侧流入表头，且A表笔应为红色表笔

②用多用电表进行某次测量时，指针在表盘的位置如图所示。

A．若所选挡位为直流100mA挡，则读数为mA。

B．若所选挡位为电阻×100Ω挡，则读数为W；

③用表盘为图所示的多用电表正确测量了一个约2kΩ的电阻后，需要继续测量一个阻值约20Ω的电阻。在用红、黑表笔接触这个电阻两端进行测量之前，请选择以下必须的步骤，并按操作顺序逐一写出步骤的序号：。

A．将红表笔和黑表笔接触

B．把选择开关旋转到“×1”位置

C．把选择开关旋转到“×10”位置

D．调节欧姆调零旋钮使表针指向欧姆零点

④某小组的同学们发现欧姆表表盘刻度线不均匀，分析在同一个挡位下待测电阻的功率P与其阻值R_x关系，他们分别画出了如图所示的几种图象，其中可能正确的是

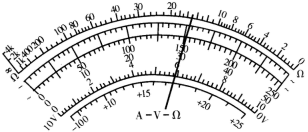

如图所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡测电阻时,表针指示如图所示,则:

图片_x0020_1352526161

（1）所测电阻的阻值为 $\text{[math]}$ ;如果要用此多用电表测量一个阻值约为 $\text{[math]}$ 的电阻,为了使测量结果比较精确,应选用的欧姆挡是 (填“×10”、“×100”或“×1K”).
（2）用此多用电表进行测量,当选用量程为50 $\text{[math]}$ 的电流挡测量电流时,表针指于图示位置,则所测电流为 $\text{[math]}$ ;当选用量程为250 $\text{[math]}$ 的电流挡测量电流时,表针指于图示位置,则所测电流为 $\text{[math]}$ .
（3）当选用量程为10V的电压挡测量电压时,表针也指于图示位置,则所测电压为V.

如图为多用电表欧姆档的原理示意图，其中电流表的满偏电流为300μA，内阻R_g=100Ω，调零电阻的最大值R₀=50kΩ，电池电动势E=1.5V，电源内阻不计。将两表笔短接调零后，用它测量电阻R_x ，当电流计指针只在满刻度的一半时，Rx的阻值是（）

图片_x0020_46839302

A . 25kΩ B . 5kΩ C . 50kΩ D . 50Ω

用多用电表的电阻“×100”挡，按正确的操作步骤测某金属导体的电阻，表盘的示数如图，则该电阻的阻值约为Ω。

图片_x0020_1081513444

回答下列问题：

（1）关于多用电表的使用，下列操作正确的是（______）

A . 测电压时，应按图甲连接方式测量 B . 测电流时，应按图乙连接方式测量 C . 测电阻时，应按图丙连接方式测量 D . 测二极管的正向电阻时，应按图丁连接方式测量
（2）用伏安法测电阻时，R的测量值比真实值偏大时接在位置（填“①”或“②”）。

某探究小组使用多用电表的欧姆挡进行探究实验，他们选定的器材有多用电表、电压表（量程为0~5 V，内阻十几千欧）、滑动变阻器R（最大阻值为5kΩ）、导线若干，回答下列问题：

图片_x0020_100019

（1）图甲为多用电表的刻度盘（中央刻度值为15），当欧姆挡倍率为“ $\text{[math]}$ ”时，对应欧姆表的内阻R_内=kΩ；
（2）用图乙电路进行测量，选择欧姆挡的倍率为“ $\text{[math]}$ ”，进行欧姆调零后，将滑动变阻器调到合适阻值，红表笔接（填“1”或“2”）接线柱，黑表笔接另一接线柱，欧姆表的指针位置如图甲所示，读数为kΩ。

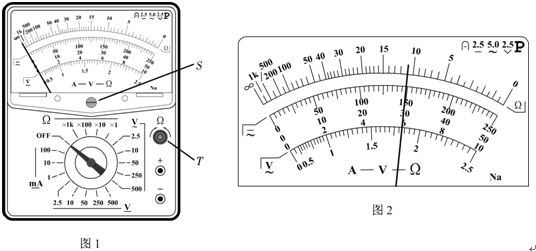

如图1所示为多用电表的示意图，其中S、T为可调节的部件，现用此电表测量一阻值约为 $\text{[math]}$ 的定值电阻，部分操作步骤如下：

（1）选择开关应调到电阻档的（填“ $\text{[math]}$ ”、“ $\text{[math]}$ ”、“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）位置．
（2）将红、黑表笔分别插入“ $\text{[math]}$ ”、“ $\text{[math]}$ ”插孔，把两笔尖相互接触，调节（填“S”或“T”），使电表指针指向（填“左侧”或“右侧”）的“0”位置．
（3）将红、黑表笔的笔尖分别与电阻两端接触，电表示数如图2所示，该电阻的阻值为 $\text{[math]}$

如图所示为多用电表示意图。其中A，B，C为三个可调节的部件。某同学在实验室中用它测量一阻值约为100～300Ω的电阻。测量操作步骤如下：

⑴调节可调部件，使电表指针指向左边零刻度线处。

⑵调节可调部件B，使它的尖端指向“×10”的倍率挡位置。

⑶将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件，使电表指针指向欧姆零刻度位置。

⑷将两只表笔分别与待测电阻两端相接，进行测量读数。

⑸换测另一阻值为2～2.5kΩ的电阻时，应调节B，使它的尖端指向“×100”的倍率挡位置，此时还必须重复步骤，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是。

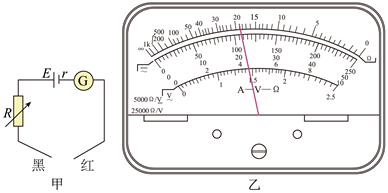

如图甲所示为多用电表中欧姆挡的简易结构图。

（1）关于多用电表欧姆挡的使用，下列说法正确的是_______．

A . 测量某一电阻时，应在其所在电路中直接测量，不必拆下被测电阻 B . 测量电阻时用手指紧紧按住红、黑表笔与电阻接触的部分，这样测量较为准确 C . 因流过表头的电流与待测电阻的阻值不成线性关系，所以表盘刻度不均匀 D . 若使用一段时间后电源电动势没变，内阻增大但不影响调零，待测电阻的测量值将变大
（2）某同学选取“ $\text{[math]}$ 挡”测量一定值电阻，发现指针偏角过大，应将挡位调至（填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）挡，并且重新进行，换挡后，重新测量该定值电阻，表盘示数如图乙所示，则此定值电阻的测量值为 $\text{[math]}$ 。

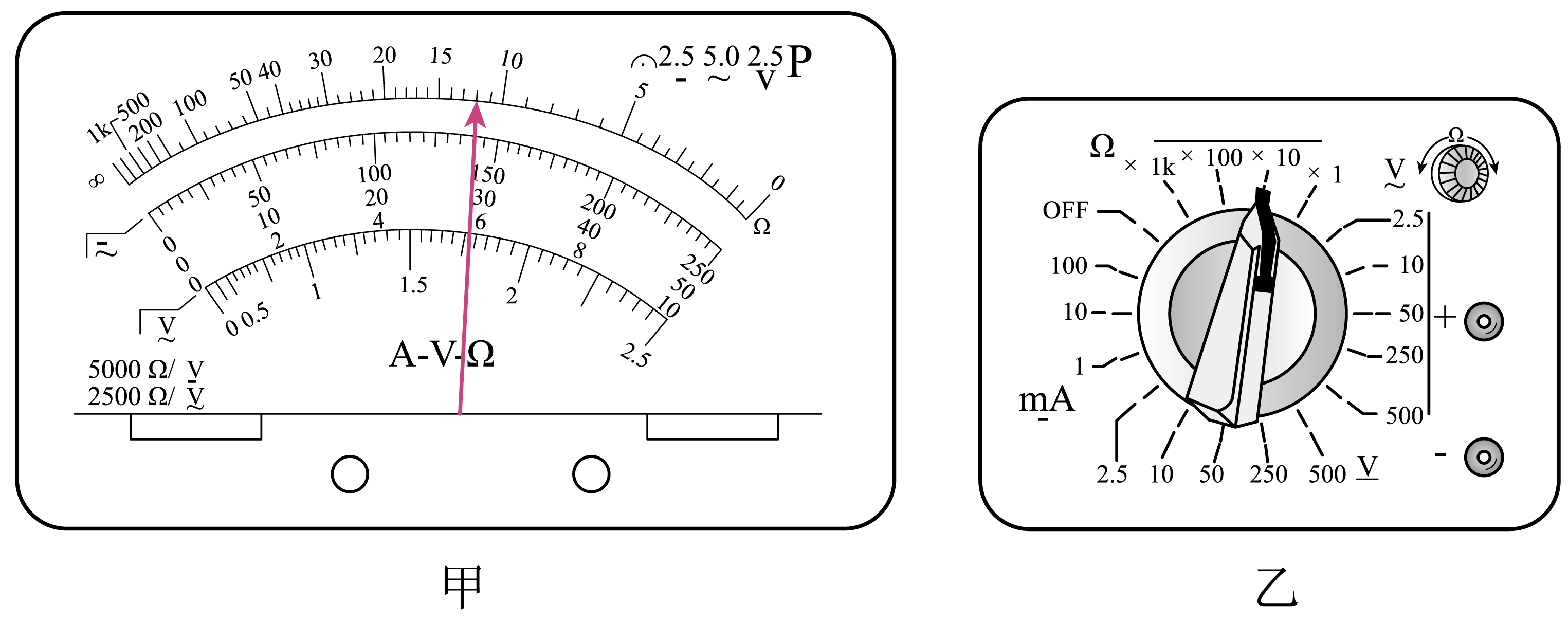

用多用电表测量一个定值电阻的阻值。经过规范操作后，指针位置及选择开关所选欧姆档倍率分别如图甲、乙所示，则此定值电阻的阻值为（）

A . 12Ω B . 120Ω C . 140Ω D . 5.6Ω

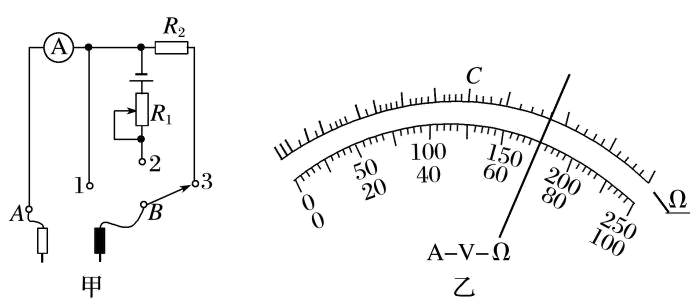

在物理课外活动中，小明同学制作了一个简单的多用电表，图甲为电表的电路原理图。已知选用的电流表内阻Rg＝10Ω、满偏电流Ig＝10 mA，该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，由于粗心上排刻度线对应数值没有标出。

（1）为了测该多用电表欧姆挡的电阻和表内电源的电动势，小明同学在实验室找到了一个电阻箱，设计了如下实验：
①将选择开关接2，红、黑表笔短接，调节R₁的阻值使电表指针mA处。

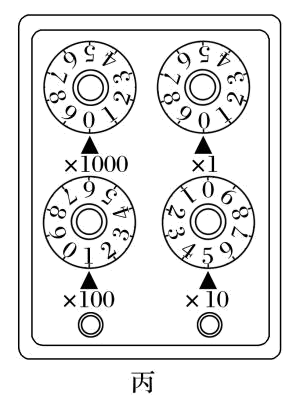

②将多用电表红、黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在C处，此时电阻箱如图丙所示，则C处刻度应为Ω。
③计算得到多用电表内电池的电动势为V（保留2位有效数字）
（2）将选择开关接2，调零后将电表红、黑表笔与某一待测电阻相连，若指针指在图乙中电流档7.0mA位置处，则待测电阻的阻值为Ω（保留2位有效数字）
（3）若只将实验中的电流表换成满偏电流为 100mA 的电流表，则欧姆表的倍率将。（选填“变大”、“变小”或“不变”）。
