8 多用电表的原理知识点题库

图示为多用表的不完整的示意图，图中还显示出了表内的电源E₁和表内的调零电阻R₀ ．被测电路由未知电阻R_x和电池E₂串联构成．

Ⅰ．①现欲测阻值大约为一千多欧姆的未知电阻R_x的阻值，请完善以下测量步骤：甲、乙两测试表笔中，甲表笔应是（填“红”或“黑”）表笔；

②测电阻的倍率选择“×100Ω”，将甲、乙两表笔短接，调节调零电阻R₀ ，使表针指到表盘刻度的最（填“左”或“右”）端；

③在测试表笔乙已接触被测电路右端的前提下（见图），测试表笔甲应接触被测电路中的（填“a”或“b”）点；

④若测试表笔甲接触的位置正确，此时表针恰好指在图示的虚线位置，则被测电阻R_x的阻值为Ω．

Ⅱ．已知图中电源E₁的电动势为4.5V，电源E₂的电动势为1.5V（不计其内阻）．若测电阻R_x时，测试表笔甲在a、b两个触点中连接了错误的触点，那么，表针的电阻示数将比真实值（填“偏大”或“偏小”），其示数应为Ω．

某同学利用多用电表测量二极管的反向电阻（二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大），完成下列测量步骤：

⑴检查多用电表的机械零点．

⑵将红、黑表等分别插入正、负表笔插孔，二极管的两个极分别记作a和b，将红表笔接a端黑表笔接b端时，表针几乎不偏转，红表笔接b端黑表笔接a端时表针偏转角度很大，则（填“a”或“b”）端为二极管的正极．

⑶为了测量该二极管的反向电阻，将选择开关拨至电阻“×100”挡位，进行正确的测量步骤后，发现表针偏角较小．为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量．则该同学应选择（“×10”或“×1k”）挡，然后，再进行测量．测量后示数如图所示，则测量结果为．

⑷测量完成后，将选择开关按向挡位置．

关于多用电表的使用，下列操作正确的是（）

A . 测电压时，应按图甲连接方式测量 B . 测电流时，应按图乙连接方式测量 C . 测电阻时，应按图丙连接方式测量 D . 测二极管的正向电阻时，应按图丁连接方式测量

两只完全相同的灵敏电流表改装成量程不同的电压表 $\text{[math]}$ 和 $\text{[math]}$ ，若将改装后的两表串联起来去测某一电路的电压，则两表(　　)

A . 读数相同 B . 指针偏转角度相同 C . 量程大的电压表读数大 D . 量程大的电压表读数小

如图为某同学组装完成的简易多用电表的电路图。图中E是电池；R₁、R₂、R₃、R₄和R₅是固定电阻，R₆是最大阻值为 $\text{[math]}$ 可变电阻；表头G的满偏电流为250 $\text{[math]}$ ，内阻为 $\text{[math]}$ 。虚线方框内为换挡开关。A端和B端分别与两表笔相连。该多用电表有5个挡位。5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆× $\text{[math]}$ 挡。

（1）图中的A端与(填“红”或“黑”)色表笔相连接。
（2）关于R₆的使用，下列说法正确的是__________(填正确答案标号)。

A . 在使用多用电表之前，调整R₆使电表指针指在表盘左端电流“0”位置 B . 使用欧姆挡时，先将两表笔短接，调整R₆使电表指针指在表盘右端电阻“0”位置 C . 使用电流挡时，调整R₆使电表指针尽可能指在表盘右端电流最大位置
（3）要想使用直流电压1V挡，选择开关B应与相连(填选择开关对应的数字)。
（4）根据题给条件可得 $\text{[math]}$ $\text{[math]}$ 。
（5）将选择开关与“3”相连，把表笔插入AB并短接，滑动R₆的滑片到最上端a处，表头G的指针指在表盘电流 $\text{[math]}$ 处；滑动R₆的滑片到最下端b处，表头G的指针指在表盘电流 $\text{[math]}$ 处。则电池的电动势 $\text{[math]}$ V。

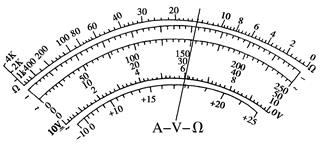

如图所示为多用电表的刻度盘．若选用倍率为“×100”的欧姆挡测电阻时，表针指示如图所示，则：

（1）所测电阻的阻值为Ω；如果要用此多用电表测量一个阻值约为2.0×10⁴Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是(选填“×10”、“×100”或“×1k”)．
（2）用此多用电表进行测量，当选用量程为50mA的直流电流挡测量电流时，表针指于图示位置，则所测电流为mA。当选用量程为250mA的直流电流挡测量电流时，表针指于图示位置，则所测电流为mA。

指针式多用电表是实验室中常用的测量仪器。

（1）如下图1所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（_________）。（选填选项前面的字母）
图1

A . 当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔 B . 当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔 C . 当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔 D . 当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔

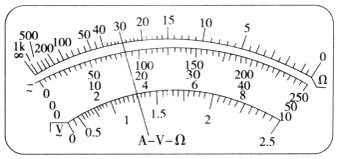

（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图2所示。
图2

A．若所选挡位为直流50mA挡，则示数为mA。

B．若所选挡位为电阻×10Ω挡，则示数为W；
（3）用表盘为图2所示的多用电表正确测量了一个约15Ω的电阻后，需要继续测量一个阻值约2kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必须的步骤，并按操作顺序逐一写出步骤的序号： _________。

A . 将红表笔和黑表笔接触 B . 把选择开关旋转到“×100”位置 C . 把选择开关旋转到“×1k”位置 D . 调节欧姆调零旋钮使表针指向欧姆零点

（1）有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一小球的直径，如图1所示的读数是mm。
（2）用螺旋测微器测量一根金属丝的直径，如图2所示的读数是mm。
（3）如图3所示的电流表读数为A，如图4所示的电压表读数为V

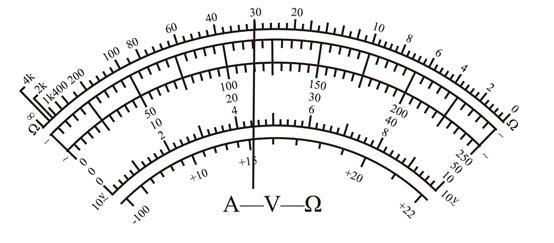

（4）某同学先用多用电表粗测其电阻。用已经调零且选择开关指向欧姆挡“×100”档位的多用电表测量，发现指针的偏转角度太小，这时他应将选择开关换成另一个挡位，然后进行欧姆调零，再次测量电阻丝的阻值，其表盘及指针所指位置如右图所示，则此段电阻丝的电阻为Ω．

图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻R_g＝100 Ω，调零电阻的最大值R₀＝50 kΩ，电池电动势E＝1.5 V，两表笔短接调零后，用它测量电阻R_x ，当电流计指针指在满刻度的 $\text{[math]}$ 时，则R_x的阻值是（）

A . 1kΩ B . 10 kΩ C . 100 kΩ D . 100 Ω

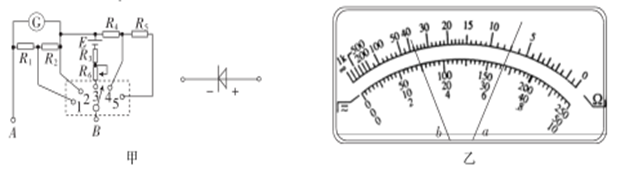

图甲是简易多用电表的电路原理图，图中E是电源，R₁、R₂、R₃、R₄、R₅是定值电阻，R₆是可变电阻，表头G的满偏电流为200μA。内阻为600Ω，其表盘如图乙所示。图甲中虚线方框内为换挡开关，A端和B端分别与两表笔相连，该多用电表有5个挡位，分别为：直流电流1A挡和500μA挡，欧姆×1kΩ挡，直流电压2.5V挡和10V挡。

（1）若用欧姆×1kΩ挡测二极管的反向电阻，则A端与二极管的（选填“正”或“负”）极相接触，测得的示数如图乙中a所示，则该二极管的反向电阻为kΩ。
（2）某次测量时该多用电表指针位置如图乙中b所示，若此时B端是与“1”相连的，则多用电表的示数为；若此时B端是与“4”相连的则多用电表的示数为。
（3）根据题中所给的条件可得R₁、R₂的阻值之和为Ω。

（1）完成下列游标卡尺及螺旋测微器的读数：
(a) cm；

(b) cm；

(c) mm。
（2）如图a为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约2000Ω的定值电阻.测量的某些操作步骤如下：

①旋动部件，使指针对准电流的“0”刻线；

②将K旋转到电阻挡位置（填“×1”、“×10”、“×100”、“×1k”）；

③将插入“+”“-”插孔的表笔短接，旋动部件，使指针对准电阻的（填“0刻线”或“∞刻线”）；

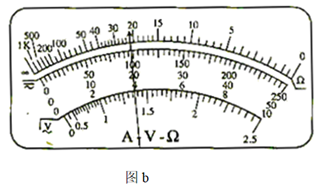

④将红、黑表笔笔尖分别接触待测电阻器的两端，当指针摆稳后指向图b的位置，则该电阻的电阻值R_x=；

⑤测量完毕，应将调节可调部件K，使它的尖端指向或交流电压500V位置。

某实验小组组装了一个简易多用电表，其电路图如图甲所示，已知表头的满偏电流 $\text{[math]}$ ，内阻 $\text{[math]}$ ，定值电阻 $\text{[math]}$ 的阻值为30Ω。

图片_x0020_100013

（1）将“选择开关”扳至1时电流表的量程是扳至2时电流表量程的5倍，则定值电阻 $\text{[math]}$ 的阻值为Ω；
（2）将“选择开关”扳至3时多用电表是一个倍率为“ $\text{[math]}$ ”的欧姆表，用它测电阻时指针位置如图乙所示，则电源的电动势为V，待测电阻的阻值为Ω；
（3）将“选择开关”扳至4时，多用电表是一个量程为 $\text{[math]}$ 的电压表，则定值电阻 $\text{[math]}$ 的阻值为Ω。

某同学把电流表、干电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置，如图所示。两支表笔直接接触时，电流表的读数为4mA；两支表笔与 $\text{[math]}$ 的电阻相连时，电流表的读数为2.0mA。由此可知，则此欧姆表所用电源的电动势E是（）

图片_x0020_100007

A . 8V B . 4V C . 6V D . 无法求出

如图所示是简化的多用电表的电路图。转换开关S与不同接点连接，就组成不同的电表，已知 $\text{[math]}$ 。

图片_x0020_100013

（1）关于该多用电表，某实验小组同学提出以下观点，其中正确的是___________。

A . a为红表笔，b为黑表笔 B . S与1或2连接时，多用电表就成了电流表，且前者量程较小 C . S与3或4连接时，多用电表就成了电压表，且前者量程较小
（2）某次用该多用电表测量未知电阻 $\text{[math]}$ 的阻值，选择“×100”倍率，结果指针位置如下图“1”位置所示，因此需重新调整倍率至（填“×10”或“×1k”）。
（3）重新调整倍率，再次测量 $\text{[math]}$ 的阻值，指针指在下图“2”位置处，则 $\text{[math]}$ 。

（1）某实验小组为了测量某一电阻 $\text{[math]}$ 的阻值，他们先用多用电表进行粗测，用多用电表“ $\text{[math]}$ ”欧姆挡估测其电阻，示数如图，则阻值为 $\text{[math]}$ 。
（2）为了进一步精确测量该电阻，实验用以下器材：
电流表A₁（量程 $\text{[math]}$ ，内阻 $\text{[math]}$ ）

电流表A₂（量程 $\text{[math]}$ ，内阻 $\text{[math]}$ 约为 $\text{[math]}$ ）

电阻箱 $\text{[math]}$ （最大阻值为 $\text{[math]}$ ），符号

滑动变阻器R（ $\text{[math]}$ ，额定电流 $\text{[math]}$ ）

电源E（电动势为 $\text{[math]}$ ，内阻不计）

开关S及导线若干

①实验时需要把电流表A₁改装成 $\text{[math]}$ 的电压表，需串联的电阻箱的阻值为 $\text{[math]}$ 。

②请在虚线框内画出合适的电路图，并标明电流表的符号。

③电压表改装后并没有更换电流表A₁的表盘，闭合电键，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中两个电流表的示数，利用实验数据在坐标纸上描点画线，如图所示。利用图线得到待测电阻阻值 $\text{[math]}$ $\text{[math]}$ （结果保留两位有效数字）。

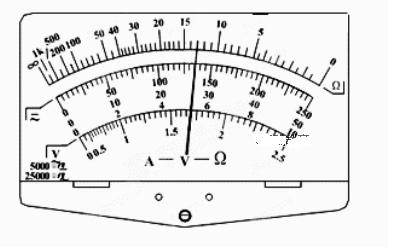

如图所示是一种多用电表的外形图，表的上半部分为表盘，下半部分是选择开关。

图片_x0020_100013

（1）多用电表的作用是（写出2种）。
（2）多用电表欧姆挡的表盘刻度的特点是___________。

A . 左边示数大，右边示数小 B . 右边示数大，左边示数小 C . 刻度不均匀，左边的示数比较密，右边比较疏 D . 刻度是均匀的
（3）多用电表作为欧姆表使用时，与多用电表内部电源正极相连的是___________。

A . 红表笔 B . 黑表笔

关于多用电表欧姆挡的使用，

（1）测量电阻时，如果选择“×10”挡位发现指针偏转过小，应将选择开关S拨至倍率的挡位，重新进行后测量；

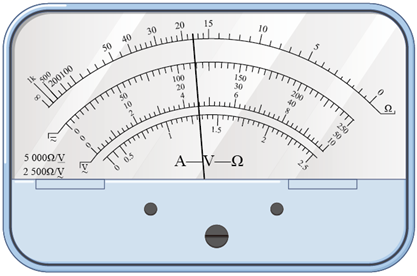

（2）如图为一正在测量中的多用电表表盘：

①如果是用“×10”挡测量电阻，则读数为Ω；

②如果是用直流5V挡测量电压，则读数为V。

指针式多用电表是实验室中常用的测量仪器。根据对多用电表的认识，请回答下列问题：

（1）欧姆表的内部电路如图所示，已知电流表的满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，电源的电动势为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，滑动变阻器记为 $\text{[math]}$ 。下列说法正确的是（______）

A . 使用欧姆表测电阻前，将红、黑表笔短接，进行欧姆调零，此时滑动变阻器被接入部分的阻值为 $\text{[math]}$ B . 欧姆表表盘的最左端为欧姆“0”刻度 C . 欧姆表表盘的刻度是均匀的
（2）某同学用“ $\text{[math]}$ ”挡位测量一电阻，发现指针偏转角度过小。为了减小测量误差，他再次进行测量前应该进行的操作是___________（从下列选项中挑出合理的步骤并按操作顺序排列）；

A . 将红表笔和黑表笔接触 B . 把选择开关旋转到“ $\text{[math]}$ ”位置 C . 把选择开关旋转到“ $\text{[math]}$ ”位置 D . 调节欧姆调零旋钮使表针指向欧姆零点
（3）下图所示是简化的多用电表的电路图，转换开关S与不同接点连接，就组成不同的电表，当S与6连接时，多用电表为较（填“大”、“小”）量程的电压表；当S与3、4连接时，多用电表为（填“电流表”、“电压表”或“欧姆表”）； $\text{[math]}$ 表笔为（填“红表笔”、“黑表笔”）。

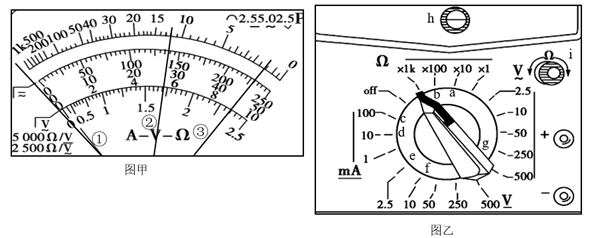

在实验室做电学实验时会经常用到多用电表，图甲为刻度板，图乙为操作面板，下列测量项中操作和读数正确的是（）

A . 若多用电表未使用时发现指针出现图甲①位置，则需要调节图乙中的h处的旋钮 B . 在粗测一节5号电池的电动势时，将图乙中档位旋钮打至e处，红表笔接电池正极，黑表笔接负极，读出图甲中指针②所对的数值1.4V C . 测规格为“220V，20W”的灯泡阻值时，先将图乙中档位旋钮打至a处，再将红黑表分别接在灯泡的两处通电接口处，读出图甲中指针②所对的数值120Ω D . 若用×1k档测量某一定值电阻时，发现指针偏转到图乙中③位置，需要将档位旋钮打至b处，正确操作后，指针处于②位置，其读数为1200Ω

（1）某同学进行“练习使用多用电表”的实验。
①当他把选择开关打到“ $\text{[math]}$ ”挡，红黑表笔短接，转动欧姆调零旋钮，发现无法调零，他应采取的最为恰当的措施是（单选）；
A．用蛮力转动欧姆调零旋钮 B．用螺丝刀转动指针定位螺丝
C．更换多用电表的电池再尝试 D．直接报废处理多用电表并换新的
②该同学正确欧姆调零后，想要测量二极管的正反向电阻，除了多用电表外，还应选用图甲中的器材（单选）；
（2）另一同学想要精确测量几千欧姆的待测电阻 $\text{[math]}$ 的阻值，实验室提供的备选器材有：
A．电流表 $\text{[math]}$ （量程为 $\text{[math]}$ ，内阻 $\text{[math]}$ ）
B．电流表 $\text{[math]}$ （量程为 $\text{[math]}$ ，内阻 $\text{[math]}$ 约为 $\text{[math]}$ ）
C．滑动变阻器R（ $\text{[math]}$ ，额定电流 $\text{[math]}$ ）
D．定值电阻 $\text{[math]}$
E．定值电阻 $\text{[math]}$
F．电源（电动势 $\text{[math]}$ ，内阻约 $\text{[math]}$ ）
G．开关S、导线若干

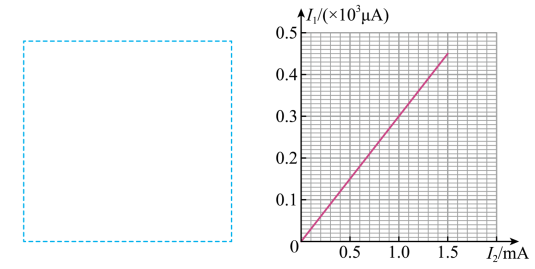

①要求通过待测电阻的电流调节范围尽量大，请将设计好的电路图画在虚线框中（标出器材的符号）；
②按正确的设计连接电路，闭合开关，移动滑动变阻器的滑片，读出电流表 $\text{[math]}$ 的示数 $\text{[math]}$ 、 $\text{[math]}$ ，记录多组数据，并作出 $\text{[math]}$ 图像如图所示，
则待测电阻 $\text{[math]}$ $\text{[math]}$ 。（结果保留3位有效数字）
