8 多用电表的原理知识点题库

使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值（）

A . 比真实值大 B . 比真实值小 C . 与真实值相等 D . 可能比真实值大，也可能小

一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到挡．如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是Ω．

某同学测量一只未知阻值的电阻R_x

①他先用多用电表进行测量，指针偏转如图甲所示．为了使多用电表的测量结果更准确，该同学应选用挡位，更换挡位重新测量之前应进行的步骤是．

②接下再用“伏安法”测量该电阻，所用仪器如图乙所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，滑动变阻器最大阻值为100Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．

③该同学用“伏安法”测量的电阻R_x的值将（选填“大于”、“小于”或“等于”）被测电阻的实际值．

现要测量一个未知电阻R_x的阻值，除Rx外可用的器材有：

多用电表（仅可使用欧姆档）；

一个电池组E（电动势6V）

一个滑动变阻器R（0﹣20Ω，额定电流1A）；

两个相同的电流表G（内阻R_g=1000Ω，满偏电流I_g=100μA）；

两个标准电阻（R₁=29000Ω，R₂=0.1Ω）；

一个电键S、导线若干．

（1）为了设计电路，先用多用电表的欧姆档粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是　　（填字母代号）．

A . 这个电阻阻值很小，估计只有几欧姆 B . 这个电阻阻值很大，估计有几千欧姆 C . 如需进一步测量可换“×1”挡，调零后测量 D . 如需进一步测量可换“×1k”挡，调零后测量
（2）根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁．

关于多用电表及其使用，下列说法正确的是（）

A . 电流、电压及电阻挡的刻度都是均匀的 B . 测电压时，其红表笔接高电势处 C . 测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开 D . 选择欧姆档X10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1档，调零后再测

用多用表测电阻时，

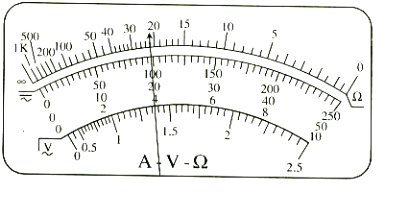

（1）在某次测量中，实验操作正确，选择开关的位置如上图所示，表头刻度和指针位置如上图所示，则被测电阻的阻值为Ω；
（2）若继续用该表测量另一阻值约为2.0×10⁴Ω的电阻，则应将选择开关旋至倍率为挡，并在测量电阻前先进行操作；
（3）测量结束后，应将选择开关旋至挡。

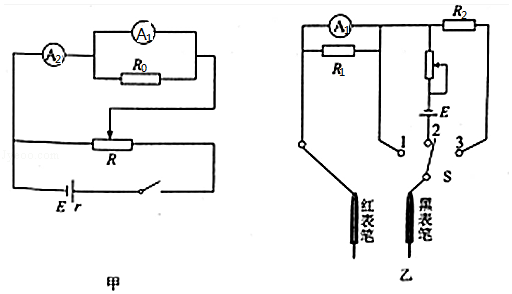

某活动小组将内阻未知的电流表A₁改装成简易的多用电表．首先用如图甲所示的电路测量电流表A₁的内阻R_A ，图中A₂为另一电流表、R₀为定值电阻，闭合开关调节滑动变阻器R，记录若干次A₁和A₂的读数I₁和I₂ ，并以I₁为纵坐标、I₂为横坐标作出相应图线，若图象的斜率为k，则电流表A₁的内阻表达式R_A＝（用k、R₀表示）

若测得电流表A₁的内阻R_A为200Ω，已知其量程为1mA，改装成的简易多用电表如图乙所示．

①当转换开关S旋到位置2时为欧姆档，已知电源电动势E＝9.0V，将两表笔短接欧姆调零后，在两表笔之间接4.50kΩ电阻时，电流表A₁恰好半偏，则R₁＝Ω；

②当转换开关S旋到位置3时为电压档，其量程为10V，则R₂＝Ω．

关于多用电表及其使用，下列说法正确的是（）

A . 电流、电压及电阻挡的刻度都是均匀的 B . 测电压时，其红表笔接高电势处 C . 测电路中某个电阻的阻值时，一定要将该电阻与其他元件断开 D . 选择欧姆挡×10挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1挡，调零后再测

如图为简易多用电表的电路图。该多用电表有5个挡位，5个挡位中有：直流电压 $\text{[math]}$ 挡和 $\text{[math]}$ 档，直流电流 $\text{[math]}$ 挡和 $\text{[math]}$ 挡，欧姆挡。

图片_x0020_100022

图中E是直流电源； $\text{[math]}$ 和 $\text{[math]}$ 是定值电阻， $\text{[math]}$ 是可变电阻，最大值为 $\text{[math]}$ ；表头G的满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，虚线方框内为换挡开关。A端和B端分别与两表笔相连；

（1）图中的A端与（填“红”或“黑”）色表笔相连接；
（2）要想使用直流电压1V档，选择开关B应与相连（填选择开关对应的数字）；
（3）关于 $\text{[math]}$ 的使用，下列说法正确的是______________（填正确答案标号）

A . 在使用多用电表之前，调整 $\text{[math]}$ 使电表指针指在表盘左端电流“0”位置 B . 使用欧姆挡时，先将两表笔短接，调整 $\text{[math]}$ 使电表推针指在表盘右端电阻“0”位置 C . 使用电流挡时，调整 $\text{[math]}$ 使电表指针尽可能指在表盘右端电流最大位置
（4）根据题给条件可得 $\text{[math]}$ $\text{[math]}$ , $\text{[math]}$ $\text{[math]}$ ；
（5）将选择开关与“3”相连，把表笔插入 $\text{[math]}$ 并短接，滑动 $\text{[math]}$ 的滑片到最上端a处，表头G的指针在表盘电流半偏处；滑动 $\text{[math]}$ 的滑片到最下端b处，表头G的指针指在表盘电流满偏处。则电池的电动势 $\text{[math]}$ $\text{[math]}$ 。

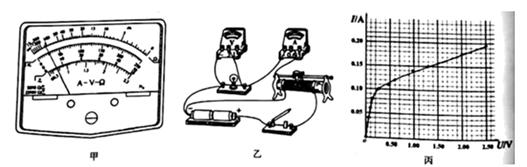

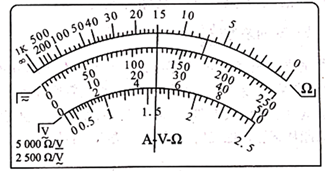

（1）在“练习使用多用电表”的实验中，选择“×10”挡测电阻时，指针停留在如图甲所示位置。若要使测得的电阻值尽可能精确，下面的操作最合适的是_________（填字母代号）。

A . 无需换挡，直接读数 B . 应选择“×1”挡，重新测量 C . 应选择“×100”挡，重新测量 D . 应选择“×1k”挡，重新测量
（2）某实验小组利用图乙的实物图，做“测绘小灯泡的伏安特性曲线”的实验，已知小灯泡的额定电压为2.5V，该小组把实验测得数据描在I-U图上，如图丙所示，请根据图像描述电压表示数为0.50V时小灯泡的发光情况：（填“不发光”“发出微弱的光”、“发出较亮的红光”“发出白光”），当电压表示数为2.0V时的小灯泡的电阻为Ω。（结果保留两位有效数字）
（3）另一实验小组用同样的电路进行电压表示数的最大值只有1.50V，检查电路正确并连接良好，而后将电路断开，用电压表接到由两节干电池串联而成的电池组两端，电压表示数为3.00V。请解释原因：。

在“练习使用多用电表”实验中：

①某同学欲测量一节干电池的电压，下述操作正确的是（填字母）。

A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数

B．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数

C．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数

D．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数

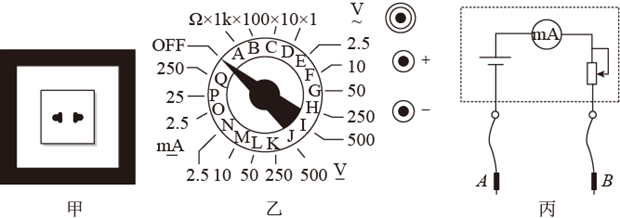

②如果欲测量如图甲所示插座的电压，则应把多用电表的选择开关打到如图乙所示的位置（选填A、B、C、…、Q字母）。

图片_x0020_100007

③该同学用一个满偏电流为10mA、内阻为30Ω的电流表，一只滑动变阻器和一节电动势为1.5V的干电池组装成一个欧姆表，如图丙所示。其中A表笔应为（填“红”或“黑”）表笔；电流表5mA刻度处应标的电阻刻度为Ω：经调零后，将A、B两表笔分别接未知电阻R_x两端引线，指针指在电流表刻度的4mA处，则电阻R_x=Ω。

某同学为了制作一个简易台灯：先将电源、开关、小灯泡和滑动变阻器连成图甲所示的电路，闭合开关，调节滑动变阻器的滑片，使小灯泡达到合适亮度；然后用图乙所示的多用电表测量滑动变阻器接入电路的阻值，以便用定值电阻代替滑动变阻器完成制作。

请完成相关实验步骤（多用电表已机械调零，小灯泡仍在发光）：

⑴预估：根据滑动变阻器的最大阻值及滑片位置，估计接入电路的阻值约 $\text{[math]}$ ；

⑵选挡：将（选填“ $\text{[math]}$ ”“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）旋转到位置；

⑶调零：将红、黑表笔分别插入“+”“-”插孔，短接红黑表笔，旋转（选填“ $\text{[math]}$ ”“ $\text{[math]}$ ”或“ $\text{[math]}$ ”），使指针；

⑷测量：①；②将黑表笔与滑动变阻器金属杆上的接线柱接触，红表笔与滑动变阻器的接线柱（选填“ $\text{[math]}$ ”“ $\text{[math]}$ ”“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）接触。多用电表的指针位置如图丙，其读数为 $\text{[math]}$ 。

某同学利用多用电表测量某一电阻。完成下列测量步骤：

⑴检查多用电表的机械零点；

⑵将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻“ $\text{[math]}$ ”挡，进行正确的测量步骤后，发现表针偏角较小。为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量。则该同学应选择（“ $\text{[math]}$ ”或“1k”）挡，然后，再进行测量。测量后示数如图所示，则测量结果为Ω；

⑶测量完成后，将选择开关拨向OFF档或交流电压最高档位置。

实验小组的同学练习多用电表的使用，首先练习用多用电表测量某一电阻的阻值。

（1）他用表盘如图1所示的多用电表测量电阻丝的电阻。先将选择开关调到电阻挡的“ $\text{[math]}$ ”位置，将红黑表笔分别插入“+”“-”插孔，把两笔尖相互接触，调节（选填“S”或“T”），使用多电表的指针指向电阻挡的刻线（选填“0”或“ $\text{[math]}$ ”）。
（2）将红、黑表笔金属部分分别与电阻两端接触，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量。
A ．将K旋转到电阻挡“ $\text{[math]}$ ”的位置

B ．将K旋转到电阻挡“ $\text{[math]}$ ”的位置

C ．将两表笔的金属部分分别与被测电阻的两根引线相接

D ．将两表笔短接，旋动合适部件，对电表进行欧姆调零
（3）接着练习使用多用电表测量电流和电压，如图2所示，甲图是用电流挡测小灯泡电流的原理示意图，乙图是用电压挡测量小灯泡电压的原理示意图，实验中不符合操作规范的是。（选填“甲”或“乙”）
（4）若欧姆表使用一段时间后，电池的电动势变小，但此表仍能欧姆调零。现按正确操作方法测量一个阻值为 $\text{[math]}$ 的电阻，从理论上分析，该电阻的测量结果（选填“偏大”“不变”或“偏小”）

在“练习使用多用电表”的实验中，

（1）在使用多用电表的欧姆档测量电阻时，下列说法正确的是______；

A . 双手捏住两表笔金属杆，测量值将偏大 B . 测量时发现指针偏转角度过大，则必需减小倍率，重新调零后再进行测量 C . 如果不能估计未知电阻的大小，可以先用中等倍率的某个欧姆档试测

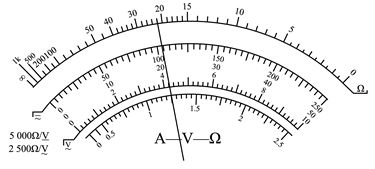

（2）选用多用电表欧姆挡的“×100”挡，按正确的操作步骤测量某电阻，表盘的示数如图所示，则该电阻的阻值为Ω。

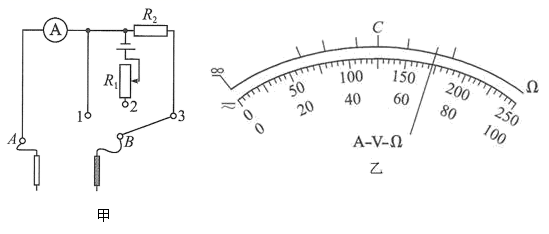

在物理课外活动中，小明同学制作了一个简单的多用电表，图甲为电表的电路原理图。已知选用的电流表内阻R_g=10Ω、满偏电流I_g=10mA，当选择开关接3时为量程250V的电压表。该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，由于粗心上排刻度线对应数值没有标出。

（1）若指针指在图乙所示位置，选择开关接1时其读数为；选择开关接3时其读数为；
（2）为了测该多用电表欧姆挡的电阻和表内电源的电动势，小明同学在实验室找到了一个电阻箱，设计了如下实验：
①将选择开关接2，红黑表笔短接，调节R₁的阻值使电表指针满偏；

②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在C处，此时电阻箱如图丙所示，则C处刻度应为Ω；

③计算得到多用电表内电池的电动势为V；（保留2位有效数字）
（3）调零后将电表红黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为Ω。（保留2位有效数字）

在使用多用电表测电阻时，以下说法错误的是（）

A . 使用前检查指针是否指在电阻档的“∞”处 B . 每换一次挡位，都必须重新进行电阻档欧姆调零 C . 在外电路中，电流从红表笔流经被测电阻到黑表笔 D . 测量时，若指针偏角较小，应换倍率较大的档位进行测量

小振同学在实验室练习使用多用电表测电阻：

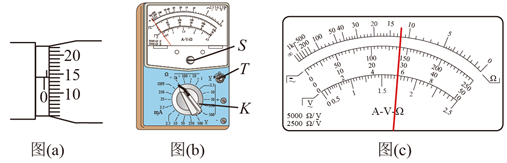

（1）他找来一段电阻丝，先使用螺旋测微器饶有兴致地测了其直径，读数如图（a）所示，则该电阻丝的直径为mm
（2）接着他找来多用表来测量该段电阻丝的电阻，请根据下列步骤完成电阻测量：
①旋动，使指针对准电流的“0”刻线。（填图b中的“S”、“K”或“T”）

②将选择开关旋转到电阻挡“×10”的位置。

③将红、黑表笔短接，旋动（填图b中的“S”、“K”或“T”），使指针对准电流的刻线（填“0”或“满偏电流”）。

④将两表笔分别与待测电阻相接，发现指针偏转角度过大。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量。

A．将两表笔的金属部分分别与被测电阻的两根引线相接

B．将两表笔短接，旋动合适部件，对电表欧姆调零

C．将K旋转到电阻挡“×100”的位置

D．将K旋转到电阻挡“×1”的位置
（3）正确操作后，读数如图c所示，则阻值为Ω（保留3位有效数字）

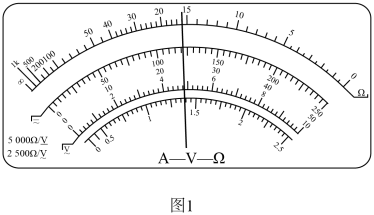

（1）某同学用多用电表测量某些电学量。经过正确操作，两次测量时的指针位置均指在如图1所示的位置。一次测量直流电压，所选量程为50V，则读数应为V ；一次测量电阻，记录的读数为1600Ω，则所选倍率为（选填“×1”“×10”“×100”或“×1k”）。
（2）在上一问用多用电表测量完电阻后，需要继续测量一个阻值约为13Ω的电阻。在用红、黑表笔接触这个电阻两端之前，以下有些操作步骤是必需的，请选择正确的操作并按正确顺序写出序号；
①将红表笔和黑表笔接触
②把选择开关旋转到“×1”位置
③把选择开关旋转到“×10”位置
④调节欧姆调零旋钮使指针指向欧姆零点

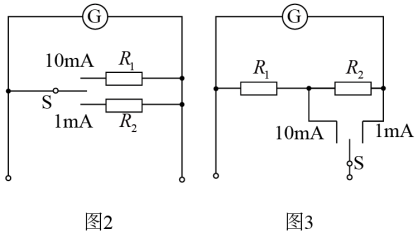

（3）常用的多用电表是由小量程的电流表（表头）改装而成的。有一块满偏电流为50µA、内阻为800Ω的小量程电流表，现要将它改装成0~1mA、0~10mA两个量程的电流档，某同学设计了如图2、图3所示的两个电路。在图2所示的电路中R₁R₂（选填“>”或“<”）；从保护表头的角度，请你分析说明图2、图3哪种设计更合理：。

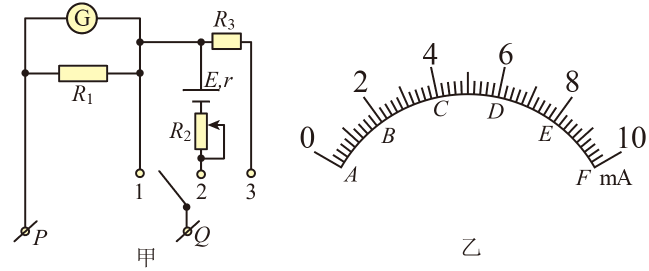

简易多用电表内部电路图如图甲所示。已知表头（灵敏电流计G）的内阻 $\text{[math]}$ 、满偏电流 $\text{[math]}$ ，多用表内部电池电动势 $\text{[math]}$ ，内阻 $\text{[math]}$ 。已知选择开关Q拨到挡位1时测量的电流量程为0.6A；

（1）使用时，P孔应该插入（选填“红表笔”或“黑表笔”）。
（2）根据已知条件可求得电阻 $\text{[math]}$ =Ω。
（3）表头的刻度盘如图乙所示，其中A、B、C、D、E、F分别对应表头刻度0、2、4、6、8、10.晓华同学将选择开关Q拨到挡位2，在进行欧姆调零的步骤时表头的指针应该指在图乙中的（选填“A”、“B”、“C”、“D”、“E”或“F”）位置，欧姆调零完成后滑动变阻器 $\text{[math]}$ 的阻值为（选填“1.3”、“2”、“2.7”或“5”）Ω。
（4）该同学正确进行欧姆调零后，在两表笔之间接入待测电阻，表头的指针指到图乙中C刻度位置，则此时待测电阻的大小为Ω。（结果保留小数点后一位）
