用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100Ω”的挡时，测量时指针停在刻度盘0Ω附近处．为了提高测量的精确性，有下列可供选择的步骤：

A．将两根表笔短接

B．将选择开关拨至“×1KΩ”挡

C．将选择并关拨至“×10Ω”挡

D．将两根表笔分别接触待测电阻的两端，记下读数

E．调节调零电阻，使指针停在0Ω刻度线上

F．将选择开关拨至交流电压最高挡上

将上述中必要的步骤选出来，这些必要步骤的合理的顺序（填写步骤的代号）；若操作正确，上述D步骤中，指针偏转情况如图所示．则此未知电阻的阻值Rx=．

下述关于用多用表欧姆档测电阻的说法中正确的是（）

A . 测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量 B . 测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果 C . 测量电路中的某个电阻，应该把该电阻与电路断开 D . 测量阻值不同的电阻时都必须重新调零

使用多用电表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值（）

A . 比真实值大 B . 比真实值小 C . 与真实值相等 D . 可能比真实值大，也可能小

如图所示为一多用电表表盘。

（1）如果用直流10 V挡测量电压，则读数为V；
（2）如果用直流100 mA挡测量电流，则读数为mA；
（3）如果用×100挡测电阻，则读数为Ω。

下列有关多用电表的欧姆挡说法正确的是（）

A . 欧姆挡的刻度是均匀的 B . 欧姆挡的“零刻线”位于刻度盘右侧 C . 欧姆挡由“×10”挡换至“×1”挡后不需要再欧姆调零 D . 欧姆挡可直接测出连接在电路中的电阻的阻值

图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为 $\text{[math]}$ ，内阻 $\text{[math]}$ ，调零电阻的最大值 $\text{[math]}$ ，串联的固定电阻 $\text{[math]}$ ，电池电动势 $\text{[math]}$ ，用它测量电阻 $\text{[math]}$ ，能准确测量的阻值范围是( )

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

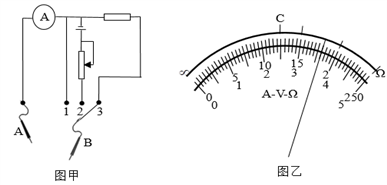

某同学制作了简单的指针式多用电表，图甲为该多用电表的电路原理图，其中选用的电流表的满偏电流为50mA，当选择开关接3时是量程为250V的电压表，该多用电表表盘刻度如图乙所示，C为表盘正中间的刻度。

请使用该同学制作的多用电表完成如下的有关操作和推算。

（1）选择开关接1时指针在图乙所示位置，则其读数为，另一次测量时选择开关接3，指针仍在图乙所示位置，则其读数为。
（2）选择开关接2时，多用电表为一个倍率“×10”的欧姆表，若图乙中C处的刻度为
15，则甲图中电源的电动势为V，使用较长时间后，电源电动势降为7.2V，重新进行欧姆调零后，测得某一导体电阻值为100Ω，则这个导体的真实电阻值为Ω。

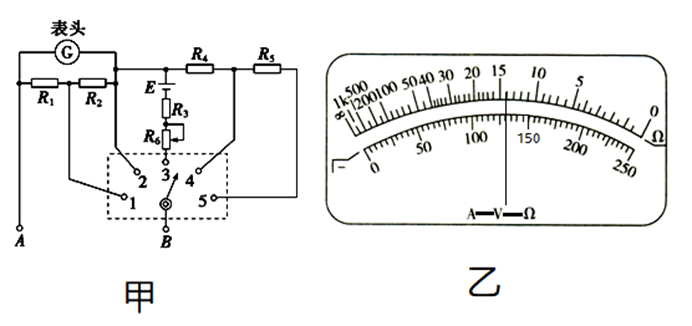

图甲为某同学组装完成的简易多用电表的电路图。图中E是电池，R₁、R₂、R₃、R₄和R₅是固定电阻，R₆是可变电阻，表头电流表G的量程为0~1mA，内阻 $\text{[math]}$ ，B为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，分别为直流电压3V挡和15V挡，直流电流5mA挡和1A挡，欧姆“ $\text{[math]}$ ”挡。

（1）图甲中A端与（填“红”或“黑”）色表笔相连接
（2）开关S接位置（填“1”或“2”）时是电流挡的大量程，根据题给条件可得。 $\text{[math]}$ Ω， $\text{[math]}$ Ω， $\text{[math]}$ Ω。
（3）某次测量时该多用电表指针位置如图乙所示，若此时B端是与“1”相连的，则多用电表读数为；若此时B端是与“3”相连的，则读数为。
（4）多用电表长时间使用后会造成电源的电动势减小和内阻增大，若继续使用时还能进行欧姆调零，则用该多用电表测量电阻时，所测得的电阻值将（填“偏大”、“偏小”或“不变”）。

指针式多用电表是实验室中常用的测量仪器，请回答下列问题：

（1）在使用多用电表测量时，若选择开关找至“25V“挡，指针的位置如图（a）所示，则测量结果为V
（2）多用电表测量未知电阻阻值的电路如图（b）所示，电源的电动势为E，R₀为调零电阻。某次将待测电阻用电阻箱代替时，电路中电流I与电阻箱的阻值R_x关系图象如图（c）所示，则此时多用电表的内阻为Ω，该电池的电动势E＝V
（3）下列判断正确的是（______）

A . 在图（b）中、电表的左、右插孔处分别标注着“﹣”、“+” B . 由图线（c）的特点可知，欧姆表的刻度盘上的数字左小右大 C . 欧姆表调零的实质是通过调节R，使R_x＝0时电路中的电流达到满偏电流 D . 电阻R_x的变化量相同时，R_x越小，则对应的电流变化量就越小
（4）如果随着使用时间的增长，该多用电表内部的电源电动势减少，内阻增大，但仍然能够欧姆调零，如仍用该表测电阻，则测量结果是。（填“偏大”“偏小”或“不变”）

二极管具有单向导电性，正向导通时电阻几乎为零，电压反向时电阻往往很大。某同学想要测出二极管的反向电阻R_D ，进行了如下步骤：

步骤一：他先用多用电表欧姆档进行粗测：将红、黑表笔分别插入正、负表笔插孔，二极管的两端分别标记为A和B．将红表笔接A端，黑表笔接B端时，指针几乎不偏转；红表笔接B端，黑表笔接A端时，指针偏转角度很大，则为了测量该二极管的反向电阻，应将红表笔接二极管的端。（填“A”或“B”）。

步骤二：该同学粗测后得到R_D＝1490Ω，接着他用如下电路（图一）进行精确测量：已知电压表量程0～3V，内阻R_V＝3kΩ．实验时，多次调节电阻箱，记下电压表的示数U和相应的电阻箱的电阻R，电源的内阻不计，得到 $\text{[math]}$ 与 R的关系图线如图（图二）所示。由图线可得出：电源电动势E＝，二极管的反向电阻R_D。

步骤二中二极管的反向电阻的测量值与真实值相比，结果是（填“偏大”、“相等”或“偏小”）

如图所示的四个欧姆表的表盘图中，可能正确的是。某同学想通过一个多用表中的欧姆挡，直接去测量电压表（量程为10V）的内阻（大约为三十千欧），欧姆挡的选择开关拨至挡。（选填“×10”或“×100”或“×1k”）

图片_x0020_100015

一多用电表的电阻挡三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进一步测量，应换到挡．如果换挡后立即用表笔连接电阻进行读数，那么缺少的步骤是.

如图所示为简单欧姆表原理示意图，其中电流表的满偏电流 $\text{[math]}$ ，内阻 $\text{[math]}$ ，可变电阻R的最大阻值为 $\text{[math]}$ ，电池的电动势 $\text{[math]}$ ，内阻 $\text{[math]}$ 。两表笔短接调零后，用它测量电阻 $\text{[math]}$ ，电流表的指针指在 $\text{[math]}$ 处。下列说法正确的是（）

图片_x0020_1421871914

A . 表笔A的颜色为黑色 B . 可变电阻接入电路的阻值为 $\text{[math]}$ C . 欧姆表的内阻为 $\text{[math]}$ D . 电阻 $\text{[math]}$ 的阻值为 $\text{[math]}$

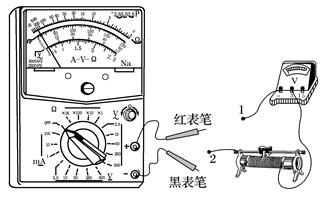

某学生用多用电表测电压表内阻，使用的实验器材有多用电表、电压表、滑动变阻器及若干导线。

图片_x0020_1210200267

（1）先将多用电表挡位调到电阻“×100”挡，再将红表笔和黑表笔接触，调整，使指针指向“0Ω”；
（2）再将调节好的多用电表红表笔和图甲中的（填“1”或“2”）端相连，黑表笔连接另一端。将滑动变阻器的滑片滑到最右端位置，欧姆表的读数如图乙所示，则电压表内阻为kΩ。

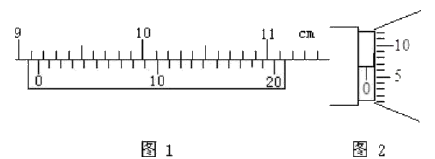

（1）图示为游标卡尺和螺旋测微器示意图

其读数分别为图1： $\text{[math]}$ ；图2： $\text{[math]}$ 。

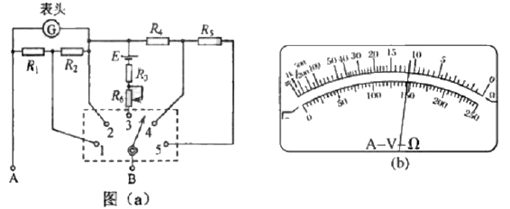

（2）如图为某同学组装完成的简易多用电表的电路图。图中 $\text{[math]}$ 是电池； $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 和 $\text{[math]}$ 是固定电阻， $\text{[math]}$ 是可变电阻；表头 $\text{[math]}$ 的满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ 。虚线方框内为换挡开关。A端和B端分别与两表笔相连。该多用电表有5个挡位。5个挡位为：直流电压 $\text{[math]}$ 挡和 $\text{[math]}$ 挡，直流电流 $\text{[math]}$ 挡和 $\text{[math]}$ 挡，欧姆 $\text{[math]}$ 挡。

①图中的A端与（填“红”或“黑”）色表笔相连接。

②关于 $\text{[math]}$ 的使用，下列说法正确的是（填正确答案标号）。

A．在使用多用电表之前，调整 $\text{[math]}$ 使电表指针指在表盘左端电流“0”位置

B．使用欧姆挡时，先将两表笔短接，调整 $\text{[math]}$ 使电表指针指在表盘右端电阻“0”位置

C．使用电流挡时，调整 $\text{[math]}$ 使电表指针尽可能指在表盘右端电流最大位置

③根据题给条件可得：与直流电流 $\text{[math]}$ 挡对应的开关序号为。

④某次测量时该多用电表指针位置如图（b）所示。若此时 $\text{[math]}$ 端是与“3”连接的，则读数为。

（1）用螺旋测微器测金属丝直径时读数如图甲，则金属丝的直径为mm。
（2）若用图乙测金属丝的电阻，则测量结果将比真实值。（选填“偏大”或“偏小”）
（3）用多用电表的欧姆挡测电阻时，下列说法中正确的是___________。（填字母代号）

A . 万用电表的指针达满偏时，被测电阻值最大 B . 万用电表的指针指示零欧时，说明通过被测电阻的电流最大 C . 测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处 D . 用欧姆表的×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300Ω E . 测量前，待测电阻应跟别的元件和电源断开 F . 用欧姆表的×100Ω挡测电阻时，若指针指在0Ω处附近，则应换用×1 $\text{[math]}$ 挡。

在练习使用多用电表的实验中，某同学将选择开关置于电压“250 V”挡，多用电表示数如图甲所示：

（1）多用电表的读数为V；
（2）多用电表电阻挡内部简单原理示意图如图乙所示，其中电流表的满偏电流I_g＝500 μA，内阻R_g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是色，按正确使用方法测量电阻R_x的阻值时，指针指在刻度盘的正中央，则R_x＝kΩ。若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R_x其测量结果与原结果相比（填“变大”、“变小”或“不变”）。

关于多用电表的使用，下列说法不正确的是（）

A . 表盘上电阻的刻度线不均匀，越靠近左侧刻度线越密集 B . 使用完毕应把选择开关旋到OFF挡或交流电压最高挡 C . 测量电阻时，第一次测量之前要欧姆调零，之后就算换倍率测量，也没有必要重新欧姆调零 D . 测量直流电压、直流电流时电流从“＋”接线柱流入多用电表，测电阻时电流从“-”接线柱流入多用电表

图a是多用电表的表盘示意图，小明用多用电表“ $\text{[math]}$ ”倍率的欧姆挡测量一只电阻的阻值，发现指针偏转角太小，为了测量结果比较精确，小明按以下步骤进行了实验：

（1）应换用（选填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）倍率的欧姆挡。
（2）两表笔短接，通过调节（选填“S”“T”或“K”），进行欧姆调零。
（3）重新测量并读数，若这时刻度盘上的指针位置如图b所示，测量结果是 $\text{[math]}$ 。
（4）图c是小明刚刚使用过的两种倍率的欧姆档内部电路示意图，R₂为欧姆调零旋钮。当开关S断开时的倍率是（选填“ $\text{[math]}$ ”“ $\text{[math]}$ ”“ $\text{[math]}$ ”）。同时应保证R₁的阻值是灵敏电流计R_g的倍。

物理实验一般涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。例如：

（1）实验仪器：在“练习使用多用表”实验时，某同学用多用表的电阻“×10”档测定值电阻阻值，表盘的示数如图所示，则该阻值 $\text{[math]}$ $\text{[math]}$ 。
（2）数据分析：某同学用插针法测定一个半圆形玻璃砖的折射率。正确操作后，做出的光路图如图所示。O为圆心，已知AB的长度为 $\text{[math]}$ ， AO的长度为 $\text{[math]}$ ， CD的长度为 $\text{[math]}$ ， DO的长度为 $\text{[math]}$ ，则此玻璃砖的折射率可表示为。
（3）实验原理：用橡皮筋、细绳套和弹簧测力计完成“探究两个互成角度的力的合成规律”实验。两同学根据实验数据分别做出的力的图示如图甲、乙所示。你认为哪位同学实验过程有问题？请说明你的理由。
