8 多用电表的原理 知识点题库

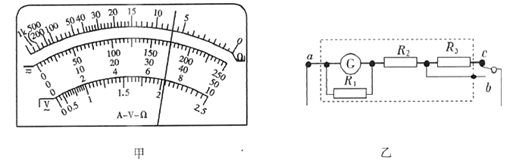

（1） 若指针指在图乙所示位置，选择开关接1时其读数为；选择开关接3时其读数为．

（2） 为了测该多用电表电阻挡的电阻和表内电源的电动势，刘聪同学在实验室找到了一个电阻箱，设计了如下实验：

①将选择开关接2，红黑表笔短接，调节R的阻值使电表指针满偏；

②将电表红黑表笔与电阻箱相连，调节电阻箱使电表指针指C处，此时电阻箱的示数如图2所示，则C处刻度应为Ω．

③计算得到多用电表内电源的电动势为 V．（保留两位有效数字）

（1） 某同学欲测一节标识为9V的干电池的电压如图甲，下述操作正确的是___________.

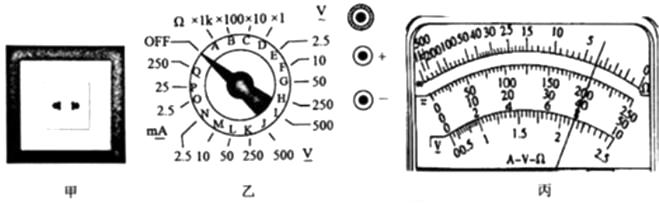

（2） 该同学欲测量如图甲所示插座的电压，则应把多用电表的选择开关打到如图乙所示的位置，（选填A，B，C，…，Q字母）

（3） 经过正确操作后，电表指针如图所示，则该电池的电压为V．

（1） 如图所示是一多用电表的简化电路图，当转换开关S旋转至位置3时，可用来测量；旋转至位置2时，多用表为一个倍率为“×10”的欧姆表，若该多用电表欧姆表盘刻度的中央刻度值为15则此时欧姆表内阻为Ω．若表头A的满偏电流为50mA，则图中电源的电动势为V。

（2） 将一个二极管的两极分别标记为a和b，转换开关S置于位置2，用红表笔接a端，黑表笔接b端，指针几乎不动；红表笔接b端，黑表笔接a端，指针偏转角度很大，则该二极管的正极是（填“a”或“b）端。

（1） 将多用电表甲选择旋钮置于欧姆挡“×1”,并进行欧姆挡调零,将多用电表乙选择旋钮置于直流100mA挡,并与定值电阻R=10Ω串联,如图,则多用电表甲的红表笔应接(填“a”或“b")接线柱,黑表笔接另一接线柱；

（2） 该学习小组正确连接电路后,观察到多用电表甲示数如图,其读数为,多用电表乙示数如图,其读数为,则乙表直流100mA挡的内阻为Ω；

（3） 学习小组发现,利用(2)所测数据,还可计算出多用电表甲所用电源电动势E=V(计算结果保留两位有效数字)。

（1） 用多用电表测量某元件的电阻,选用“×100”倍率的电阻挡测量，发现多用电表指针偏转角度过小，换相邻的倍率的电阻挡，并欧姆调零后，再次进行测量，多用电表的指针如图甲所示，测量结果为Ω；

（2） 某同学找发光二极管的负极的具体操作为:将多用电表选择开关旋到电阻挡的“×1”挡，经过欧姆调零之后，他把红表笔接在二极管的短管脚上，把黑表笔接在二极管的长管脚上，发现二极管导通发光，然后他将两表笔的位置互换以后，发现二极管不发光，这说明二极管的负极是(填“长管脚”或“短管脚”)所连接的一极；

（3） 多用电表中大量程的电流表和电压表是由表头改装而来的，现将满偏电流为100 的表头改装为大量程的电流表后，再改装为两个量程的电压表，如图乙所示，已知表头上标记的内阻为900Ω，图中虚线框内是电压表的改装电路，利用 和表头构成1mA量程的电流表，则定值电阻的阻值 = ，然后再将其改装为两个量程的电压表，若 则使用 两个接线柱时，电压表的量程为V；使用 两个接线柱时，电压表的量程为V.

（1） 下列关于用多用电表欧姆挡测电阻的说法中正确的是____

（2） 用多用电表探测二极管的极性，用欧姆挡测量，黑表笔接 a 端，红表笔接 b 端

时，指针向右偏转角较大，然后黑、红表笔反接指针偏转角较小，说明（选填“ a ”或“ b ”）端是二极管正极。

（3） 现有两相同的某型号多用表，一同学在研究性学习过程中想获得 10V 量程直流电压档的内阻和×1k 欧姆档的内部电源的电动势，已知×lk 欧姆档中央刻度线对应的数据，为完成实验，进行了如下操作：

①将甲多用表档位旋钮拨到 10V 电压档，将乙多用表档位旋钮拨到×lk 欧姆档；

②应将甲多用表的红表笔与乙多用表的（填“红”或“黑”）表笔连接，再将另外两表笔连接；

③在连接两多用表表笔之前应对乙多用表进行的操作为：

④两多用表连接后，两表读数分别为 6.0V 和 30k W ，可知 10V 量程直流电压档内阻为k W ，×1k欧姆档的内部电源的电动势为V。

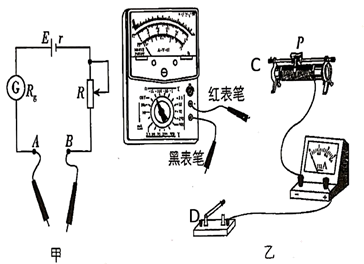

（1） 把多用表选择旋钮拨到欧姆挡的×1Ω位置，将红、黑表笔短接后进行电阻调零。正确连接图乙的电路，将红表笔与（填（C或D）接线柱连接，黑表笔与图中的另一接线柱连接。将滑动变阻器的阻值调至最大，闭合开关，调节滑动片P，获取几组多用电表的电阻读数和毫安表的电流读数并记 录。若某次实验毫安表的电流读数为I，多用电表的示数R如图丙，则多用电表外部接入电路的电阻（即滑动变阻器的电阻和毫安表的内阻之和）为Ω。

（2） 根据欧姆挡表盘数据，可知多用表×1Ω挡内部电路的总内阻为R₀=Ω。

（3） 根据实验原理，该电阻挡内部电源的电动势表达式为E=（用字母I，R和R₀表示）。

（1） 所测电阻的阻值为Ω；如果要用此多用电表测量一个阻值约为2.0×10⁴Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是(选填“×10”、“×100”或“×1k”)．

（2） 用此多用电表进行测量，当选用量程为50mA的直流电流挡测量电流时，表针指于图示位置，则所测电流为mA．

（3） 当选用量程为10V的直流电压挡测量电压时，表针也指于图示位置，则所测电压为V．

（1） 将S掷于1测电流，表笔a应接到（填“高电势”或“低电势”）。若G满偏，此时流过表笔的电流为A。

（2） 接着将S掷于2，在两表笔间接入电阻箱。调节电阻箱，当电阻箱的值为6.0Ω时G半偏，则R₂=Ω。

（3） 然后，将S接到3测电压，当电压增加到3.0V时G半偏，则R₃=Ω。

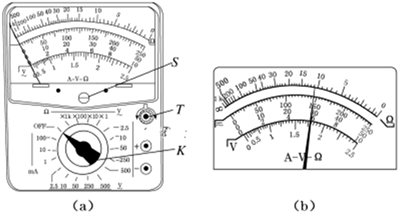

（1） 测量的某些操作步骤如下:

①调节可调部件，使电表指针停在（选填“电流0刻度”、“欧姆0刻度”）位置。

②调节可调部件K，使它的尖端指向（选填“×1k”、“×100”、“×10”、“×1”）位置。

③ 将红、黑表笔分别插入“+”“-”插孔，笔尖相互接触，调节可调部件，使电表指针指向（选填“电流0刻度”、“欧姆0刻度”）位置。

④红、黑表笔笔尖分别接触待测电阻的两端，当指针摆稳后，读出表头的示数，如图（b）所示，再乘以可调部件K所指的倍率，得出该电阻的阻值R_x=。

⑤测量完毕，应调节可调部件K，使它的尖端指向 “OFF”或交流电压“×500”位置。

（2） 欧姆挡进行调零后，用“×10”挡测量另一个阻值未知的电阻，发现指针偏转角度很小，则下列说法和做法中正确的是__________。

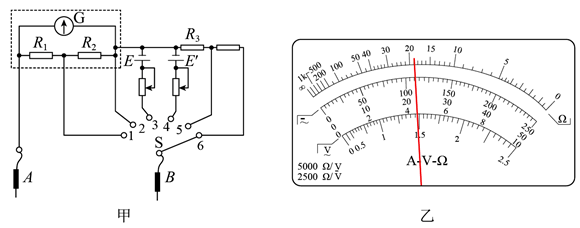

（1） 转换开关S接入（填“1”“2”“3”“4”“5”或“6”）端时，为较小量程的电流挡，正确测量时电流应从A表笔流（填“出”或“入”）多用电表。

（2） 当转换开关S接入“3”端时，多用电表可以用来测电阻。测量之前，先进行欧姆调零，使指针偏转到刻度盘最（填“左”或“右”）侧。某次测量电阻时使用的倍率为“×10”，指针如图乙，则待测电阻的阻值为Ω。

（3） 当转换开关S接入“5”端时，多用电表的功能是测（填“电流”“电压”或“电阻”），其量程为。

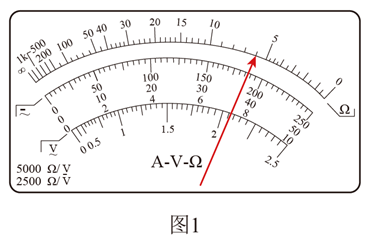

（1） 如图1所示为一正在测量中的多用电表表盘，如果用电阻挡“ ”测量，则读数为 ；如果用“交流 ”挡测量，则读数为 。

（2） 将一个满偏电流为 ，内阻为 的电流计改装为量程为 和 的电流表和电压表两用表，如图所示为该表的内部结构，则电阻 的阻值（______）

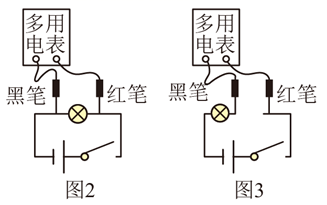

（3） 乙同学利用多用电表测量图示电路中小灯泡正常工作时的有关物理量，以下操作正确的是__________。

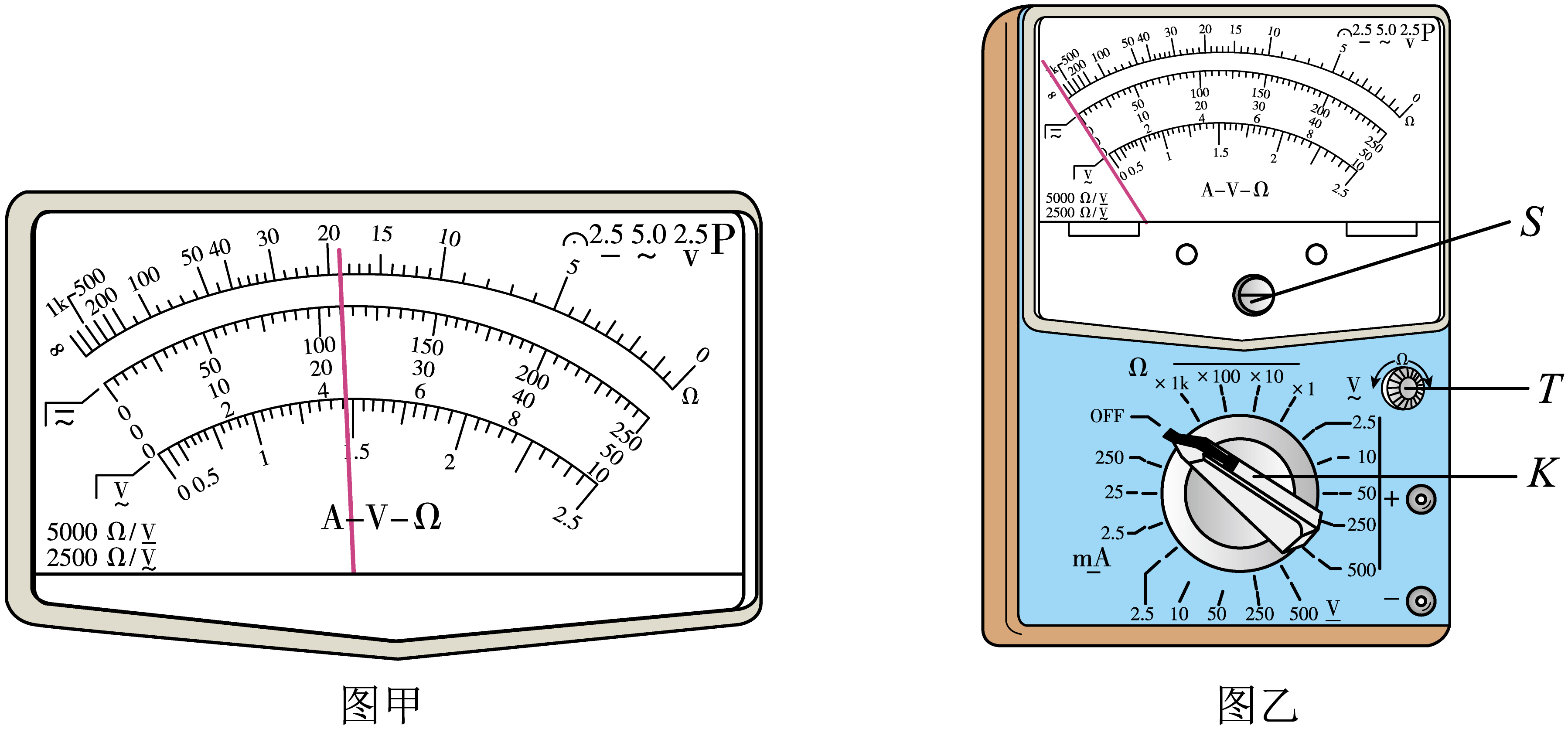

（1） 小敏同学测量20V左右的交流电压

①下列操作不合理的是
A．先调节图乙中的T旋钮，使指针指向左侧零刻度
B．将挡位K调至
C．测量并读数
②指针位置如图甲所示，则此交变电流的电压为V。

（2） 小白同学用多用电表的欧姆挡粗略测量一定值电阻的阻值Rx，先把选择开关旋到“×100”挡位，测量时发现指针偏转过小。

①应适当使流过欧姆表表头的电流变。

②接下来的操作顺序是。

a.将两表笔短接，调节欧姆档调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，然后断开两表笔

b.旋转选择开关至交流电压最大量程处（或“OFF”挡），并拔出两表笔

c.将选择开关旋到“×10”挡

d.将选择开关旋到“×1k”挡

e.将两表笔分别连接到被测电阻的两端，读出阻值R_x ， 断开两表笔
