8 多用电表的原理 知识点题库

（1） 为测量该电流计的内阻，同学甲设计了如图（a）所示电路，图中电源电动势未知，内阻不计．闭合开关，将电阻箱阻值调到20Ω时，电流计恰好满偏；将电阻箱阻值调到95Ω时，电流计指针指在如图（b）所示位置，则电流计的读数为mA．由以上数据可得电流计的内阻R_g=Ω．

（2） 同学乙将甲设计的电路稍作改变，在电流计两端接上两个表笔，如图（c）所示，设计出一个简易的欧姆表，并将表盘的电流刻度转换为电阻刻度：闭合开关，将两表笔断开，调节电阻箱，使指针指在“30mA”处，此处刻度应标阻值为Ω（填“0”或“∞”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电流刻度．则“10mA”处对应表笔间电阻阻值为Ω．

（3） 若该欧姆表使用一段时间后，电池内阻变大不能忽略，电动势不变，但将两表笔断开，指针仍满偏，按正确使用方法再进行测量，其测量结果与原结果相比将（填“变大”、“变小”或“不变”）．

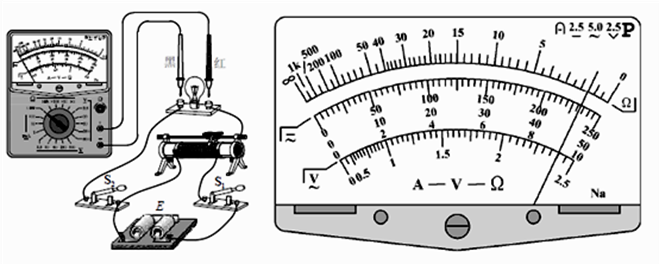

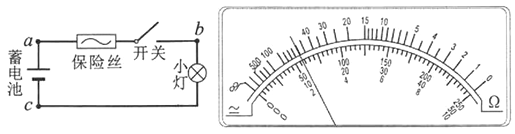

（1） 为了检测小电珠是否断路，可以将开关 断开，把多用电表选择开关旋转到“×1Ω”档；进行欧姆调零后，将红、黑表笔分别与小电珠两极相接触．若电表指针偏转如图所示，则可判定小电珠 断路（填“有”或“没有”）。

（2） 为了测量小电珠的电流，应将选择开关置于直流电流档，断开开关 ，闭合开关 ，然后将红、黑表笔分别接S₂的左、右接线柱。

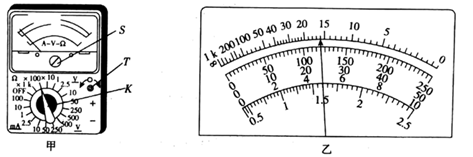

（1） 在使用多用电表前，需要将两个多用电表进行机械调零，在图甲的多用电表的面板上，需要调节的是（填“S”“T”或“K”）；

（2） 已知B多用电表的2.5V量程直流电压挡的内阻约为十几千欧，将红表笔插入A多用电表的“＋”插孔，黑表笔插入另一个插孔，测量前，先将多用电表A的选择开关调到欧姆挡的×1k挡，然后进行欧姆调零，将B多用电表的选择开关调到直流电压挡2.5V，将A表的红表笔连接B多用电表的（填“＋”或“－”）插孔，黑表笔连接另一个插孔，多用电表A内电池的示数如图乙所示，则多用电表B直流电压挡2.5V的内阻为R_V＝Ω；

（3） 该同学还想测量多用电表A内电池的电动势，他从多用电表A的表盘读出调好的多用电表A的中值电阻为R，测多用电表B直流电压挡2.5V的内阻时，多用电表B的表盘电压示数为U，则多用电表A内电池的电动势为E＝（用测得的物理量符号表示）。

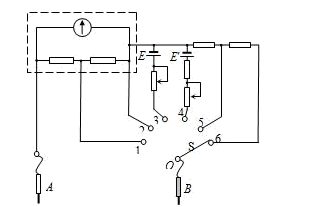

（1） 关于R₆的使用，下列说法正确的是_____

（2） 某次测量时该多用电表指针位置如图(b)所示。若此时B端是与“3”相连的，则读数为Ω。

（3） 根据题给条件可得R₁+R₂＝Ω，R₄＝Ω。

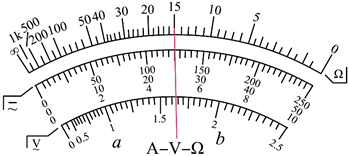

（1） 多用电表的读数为V

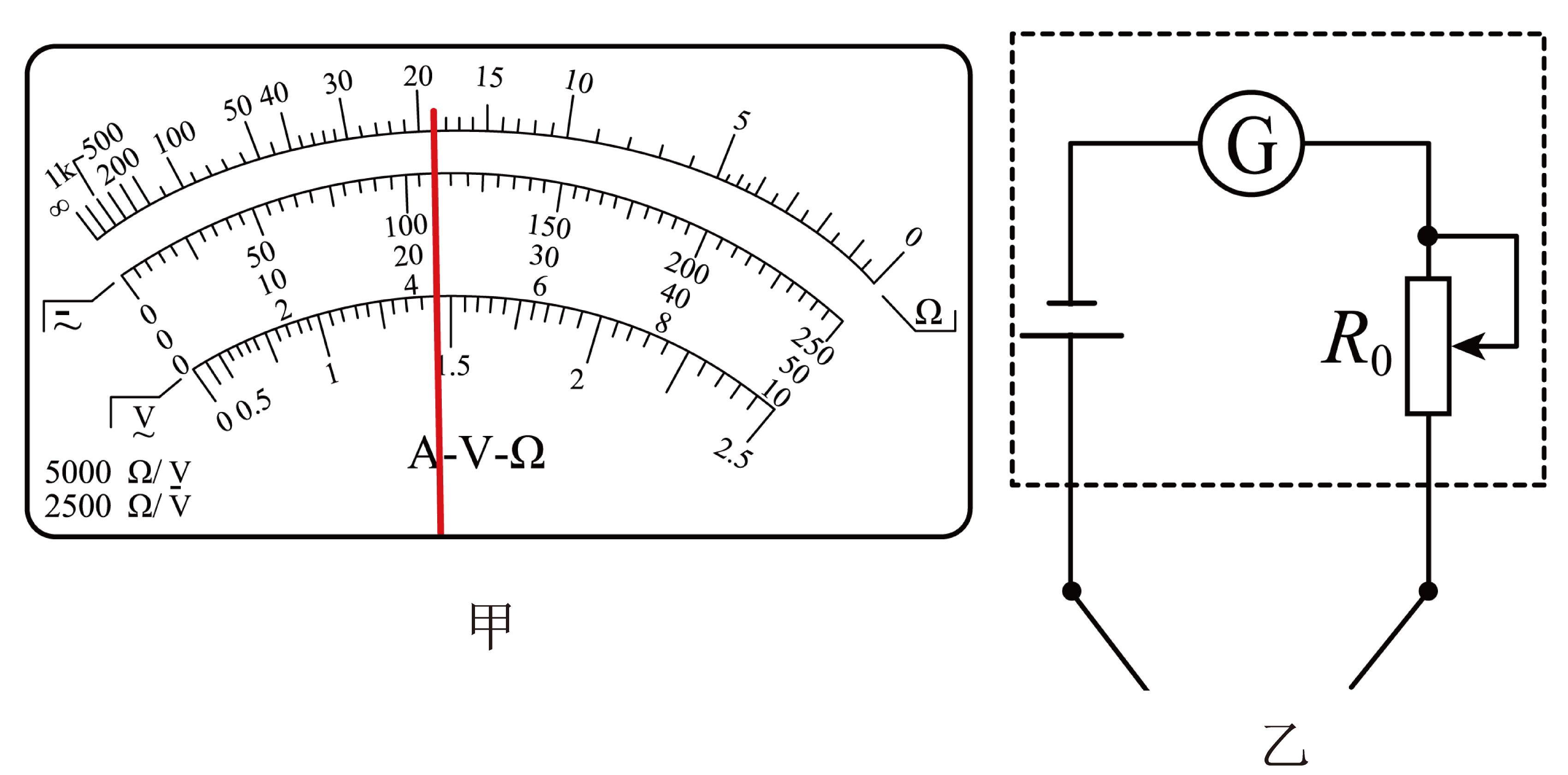

（2） 多用电表电阻挡内部简单原理示意图如图乙所示，其中电流表的满偏电流I_g＝300 μA，内阻R_g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是色，按正确使用方法测量电阻R_x的阻值时，指针指在刻度盘的正中央，则R_x＝kΩ．若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R_x其测量结果与原结果相比（填“变大”、“变小”或“不变”）.

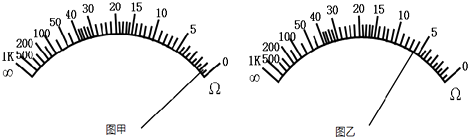

（1） 调节，使电表指针停在的“0”刻线(填“电阻”或“电流”)．

（2） 将选择开关旋转到“Ω”挡的位置．(填“×1”“ ×10”“ ×100”“ ×1 k”)

（3） 将红、黑表笔分别插入“＋”、“－”插孔，并将两表笔短接，调节，使电表指针对准的“0”刻线(填“电阻”或“电流”)．

（4） 将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为Ω.

测量完毕，将选择开关旋转到“OFF”位置．

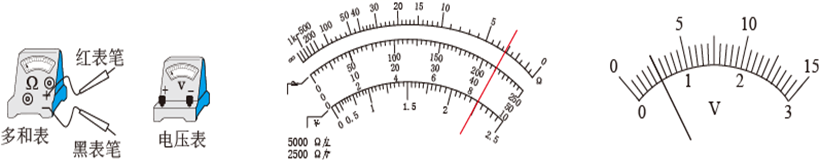

（1） 由图可得电压表内阻 。

（2） 由图可得电压表读数V。

（3） 在图中，多用表的黑表笔与电压表的（选“+”或“-”）接线柱上导线相接。

（1） 若将毫安表改装成4mA和40mA两个量程的电流表，当选择开关S₁与b端相接，单刀双掷开关S₂接“1”时，电流表的量程为4mA，则R₁+R₂=Ω，R₁=Ω；

（2） 图中将开关S₂接“2”端时为欧姆表。根据图中电源情况可以判断表笔A应接色（选填“红”或“黑”）表笔；若开关S₁与a端相接时欧姆表为“×10”倍率挡，则开关S₁与b端相接时应为（选填“×1”或“×100”）倍率挡；

（3） 图中作为欧姆表使用时，若电池用旧后电动势不变，电池内阻变大，欧姆调零后测电阻，这种情况对测量结果（选填“有”或“没有”）影响。

（1） 用多用电表的欧姆挡测量阻值约为几十千欧的电阻R_x ， 以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上；

a．旋转S使其尖端对准欧姆挡×1k

b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔

c．旋转S使其尖端对准欧姆挡×100

d．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔

e．旋转S使其尖端对准交流500V挡，并拔出两表笔

根据图所示指针位置，此被测电阻的阻值约为Ω；

（2） 在探究影响导体电阻与其影响因素的定量关系时，某同学按如图所示的电路进行了实验研究，其中导体a与b只是长度不同，a与c只是粗细不同，a与d只是材料不同，关于该实验，下列说法正确的是（________）

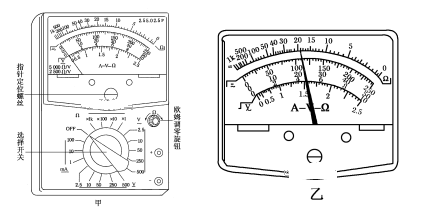

（1） 请根据下列步骤完成电阻测量：

①旋动（选填“欧姆调零旋钮”或“指针定位螺丝”），使指针对准电流挡的“0”刻度；

②将选择开关K旋转到电阻挡“”的位置；

③将红、黑表笔短接，旋动（选填“欧姆调零旋钮”或“指针定位螺丝”），使指针对准电阻挡的（选填“0”或“”）刻度线；

④将两表笔分别与待测电阻相接，发现指针偏转角度过大。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成待测电阻的测量。

A．将K旋转到电阻挡“”的位置

B．将K旋转到电阻挡“”的位置

C．将两表笔的金属部分分别与被测电阻的两根引线相接

D．将两表笔短接，旋动合适部件，对电表进行欧姆调零

（2） 正确操作后，多用电表的示数如图甲所示，则待测电阻的阻值为（结果保留三位有效数字）

（3） 若欧姆表内使用的是一个已经使用一段时间的电池（电动势为 ， 内阻较大），测得该电阻的阻值为R；然后更换一节新电池（电动势为 ， 内阻较小），测得该电阻的阻值为 ， 实验过程中其他操作均正确，则R与相比____。
