8 多用电表的原理 知识点题库

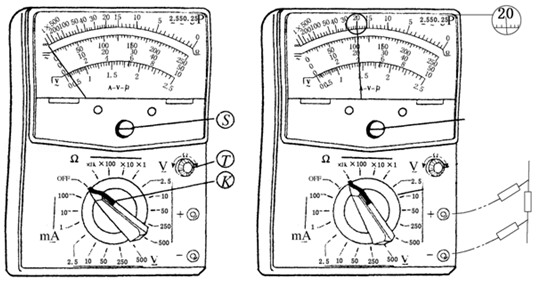

（1） 用多用电表测量小灯泡两端电压时应该采用图所示的连接方式．

（2） 实验小组的同学们用如图3所示的装置做“用单摆测定重力加速度”的实验．

①用l表示单摆的摆长，用T表示单摆的周期，重力加速度g=．

②实验时除用到秒表、刻度尺外，还应该用到下列器材中的（选填选项前的字母）．

A．长约1m的细线

B．长约1m的橡皮绳

C．直径约1cm的均匀铁球

D．直径约10cm的均匀木球

③选择好器材，将符合实验要求的单摆悬挂在铁架台上，应采用图中所示的固定方式．

④将单摆正确悬挂后进行如下操作，其中正确的是：（选填选项前的字母）．

A．测出摆线长作为单摆的摆长．

B．把单摆从平衡位髓拉开一个很小的角度释放，使之做简谐运动．

C．在摆球经过平衡位赞时开始计时．

D．用秒表测量单摆完成1次全振动所用日寸间并作为单摆的周期．

⑤甲同学多次改变单摆的摆长并测得相应的周期，他根据测量数据画出了如图6所示的图象，但忘记在图中标明横坐标所代表的物理量．

你认为横坐标所代表的物理量是（选填“l²”、“l”、“ ”）若图线斜率为k，则重力加速度g=（用k表示）．

⑥乙同学测得的重力加速度数值大于当地的重力加速度的实际值，造成这一情况的原因可能是（选填选项前的序号）．

A．开始摆动时振幅较小

B．开始计时时，过早按下秒表

C．测量周期时，误将摆球（n﹣1）次全振动的时间记为

n次全振动的时间．

⑦丙同学画出了单摆做简谐运动时的振动图象如图7所示，则摆线偏离竖直方向的雎大摆角的正弦值约为（结果保留一位有效数字）．

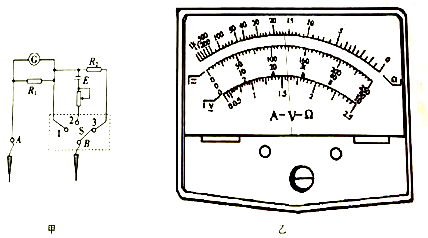

（1） 图甲为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法正确的是__________。

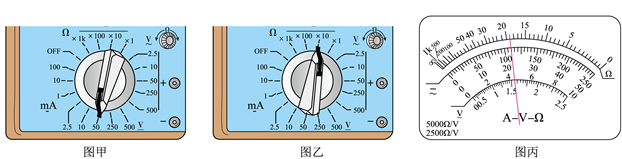

（2） 用实验室的多用电表进行某次测量时，指针在表盘的位置如图乙所示。

A.若所选挡位为直流10mA挡，则示数为mA。

B若所选挡位为直流50V挡，则示数为V。

（3） 用表盘为图乙所示的多用电表正确测量了一个约15Ω的电阻后，需要继续测量一个阻值约2kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必须的步骤，并按操作顺序写出步骤的序号。

A.调节欧姆调零旋钮使表针指向欧姆零点   B把选择开关旋转到“×100”位置

C.把选择开关旋转到“×1k”位置            D.将红表笔和黑表笔接触

（4） 某小组同学们发现多用电表欧姆挡的表盘刻度线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值R_x关系，他们分别画出了如图丙所示的几种图象，其中可能正确的是________

（1） 调节可调部件，使电表指针停在位置．

（2） 调节可调部件K，使它的尖端指向位置．

（3） 将红、黑表笔分别插入“+”“﹣”插孔，笔尖相互接触，调节可调部件，使电表指针指向位置．

（4） 在用多用电表测量另一电阻的阻值时，电表的读数如图2所示，该电阻的阻值为Ω．

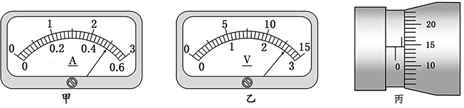

（1） 在测定金属丝电阻率的实验中，利用伏安法测量电阻时，两电表示数如图甲和乙，甲图接0～0.6A量程，读数为A，乙图接0～3V量程，读数为V．利用螺旋测微器测定金属丝直径如图丙，金属丝的直径为mm．

（2） 用多用电测电流或电阻的过程中，下列说法正确的是

（1） 测电阻时，电流从表笔流出多用电表；测电压时，电流从表笔流入多用电表；测电流时，电流从表笔流入多用电表．

（2） 如果是用直流10 V档测量电压，则读数为 V.

（3） 如果是用“×100”档测量电阻，则读数为 Ω.

（4） 如果是用直流50mA档测量电流，则读数为 mA.

（1） 如图甲，利用螺旋测微器测出该金属导体的直径为mm，用游标卡尺测出它的长度为mm；

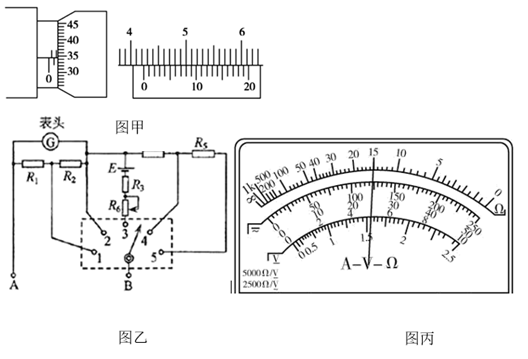

（2） 他决定先用多用电表“粗测”金属的电阻．多用电表内部结构如图乙所示，可知（填“红”或“黑”）与B端相连；测量前，小敏选择了欧姆表的“×1”倍率，先将红黑表笔短接，进行．接着测量金属电阻，欧姆表示数如图所示，由该示数可知，小敏接下来使用伏安法较准确地测量金属的电阻时，手头上拥有内阻 R_A 约为 20Ω的电流表，内阻 R_V 约为 5KΩ电压表，则他应该选择图（填“a”或“b”）的接法来进行实验，并且，选择该接法所测得的电阻比真实值偏（填“大”或“小”）

（3） 小敏使用多用电表的过程中对其内部结构产生了兴趣，如图乙，表头内阻R_g=100Ω，满偏电流I_g=200μA，已知该表拥有1mA和2.5mA两个直流电流量程，通过计算可知，R₁+R₂=Ω，当B端连接“1”接口时，图丙的读数为．

（1） 将多用电表挡位调到电阻“×1k"挡，再将红表笔和黑表笔，调节“欧姆调零旋纽”使指针指到“0Ω”．

（2） 将图甲中多用电表的红表笔和(选填“1”或“2”)端相连，黑表笔连接另一端．

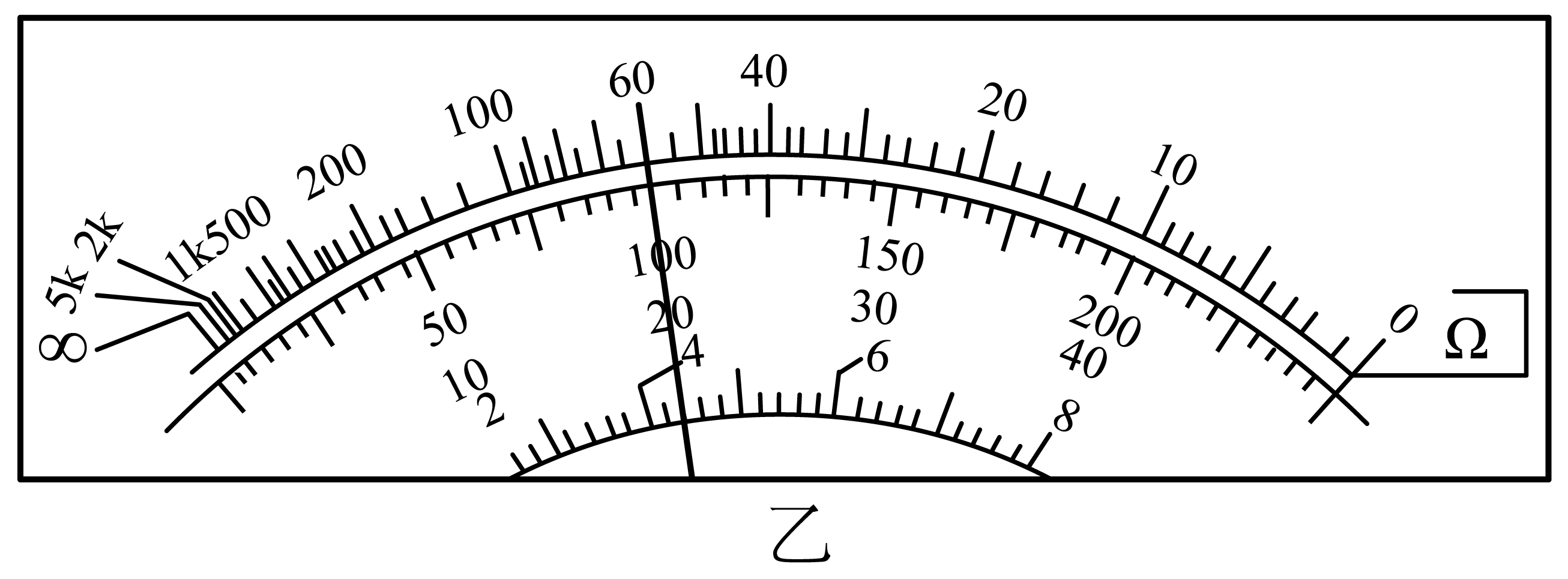

（3） 多用电表的示数如图乙所示，读数为Ω．

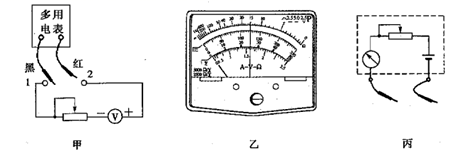

（4） 多用电表电阻挡内部电路可等效为由一个电池.--个满骗电流Ig=0.6mA的电蔬表和一个滑动变阻器串联而成的电路，如图丙所示．实验中一同学先调节甲图中潜动变阻器的滑片，使其接人电路的阻值为零，用欧姆挡正确测量时，多用电表和电压表的读数分别为12.0kΩ和4.00V.根据前面的实验数据计算可得，此多用电表内电他的电动势为V．

（5） 该欧姆表用久后，电池因老化造成其电动势成小、内阻增大但该欧姆表仍能进行欧姆调零，则用其测得的电阻值真实值(填“大于”等于"或“小于”)．

（1） 当使用多用电表测量物理量时，多用电表表盘示数如图所示，若此时选择开关对准“×100Ω”挡，则被测电阻的阻值为Ω．

（2） 若用多用电表测量另一个电阻的阻值发现指针偏离最左端角度很大，则应该换用倍率更（填“高”或“低”）的档位，换挡后还要，用完电表后应把选择开关拨到挡．

（1） 若按照上述步骤操作，R₂的阻值为180Ω，测量的微安表内阻R_g=Ω。测量值与真实值比较，测量值（选填“大于”“小于”或“等于”）真实值。

（2） 该同学使用上述微安表组装完成了简易多用电表，电路图如图乙所示，图中E是电源，R₁、R₂、R₃、R₄和R₅是定值电阻，R₆是可变电阻，虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆挡。请计算接入电路电阻的阻值R₁＋R₂=Ω，R₄=Ω，R₅=Ω。（利用(1)题中测量值进行计算）

（1） 图中的A端与（填“红”或“黑”）色表笔相连接。

（2） 关于 的使用，下列说法正确的是_____。

（3） 根据题给条件可得 Ω， Ω。

（1） 用多用电表测量电阻的实验中，某同学将两表笔分别与待测电阻相接，将选择开关旋转到电阻挡“×100”的位置，发现指针偏转角度过大。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量。

A ．将K旋转到电阻挡“×1k”的位置

B ．将K旋转到电阻挡“×10”的位置

C ．将两表笔的金属部分分别与被测电阻的两根引线相接

D ．将两表笔短接，旋动合适部件，对电表进行校准

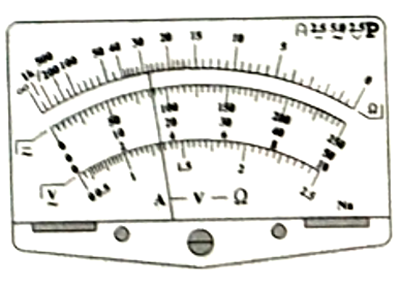

（2） 如图所示，为多用电表的表盘，在上面测量中，指针所示被测电阻的阻值应为Ω。

（3） 下列关于用多用电表欧姆挡测电阻的说法中正确的是______。

（1） 关于多用电表使用的一些要求，以下说法正确的是(    )

（2） 为了解一个“ ”白炽灯的电阻大小，可以用电阻挡进行测量，现将多用电表打到“”挡，发现指针偏转太大，为了较准确地进行测量，应换到挡（“×1”“×100”），如果换挡后经必要步骤，正确测量得到表盘的示数如图所示，则该白炽灯的阻值是。

（3） 小王同学想快速得到一节五号电池的电动势，他将多用电表的功能开关打到“直流”挡，并直接将两表笔接到电池两端，将测到的电压作为电动势，他的这一做法（选填“基本没问题”、“严重错误”）；而小徐同学想快速得到一节五号电池的内电阻，他将多用电表的功能开关打到“”挡，并正确进行欧姆调零后，将两表笔接到电池两端，将得到的电阻值作为电池的内电阻，他的这一做法（选填“基本没问题”、“严重错误”）。

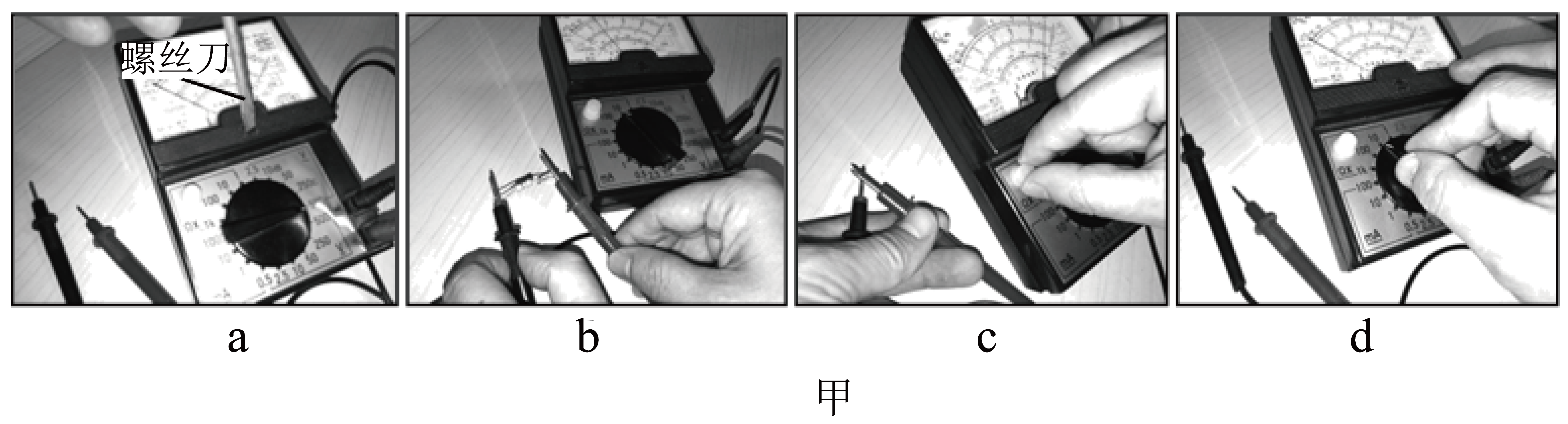

（1） 用欧姆挡测量一电阻的阻值（约580Ω~610Ω），进行了如图甲所示的a、b、c、d四个操作，正确的顺序是；其中步骤b的指针指在图乙所示的刻度处，该同学选择的倍率为（选填“×1”“×10”或“×100”）；

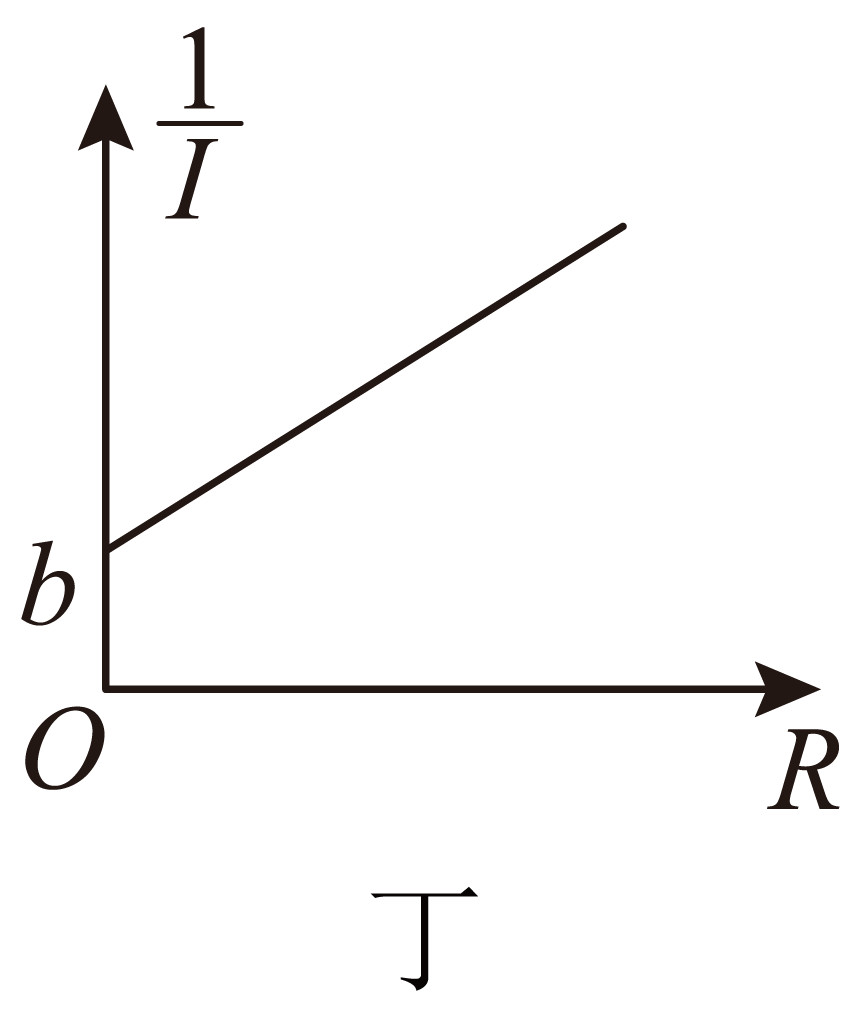

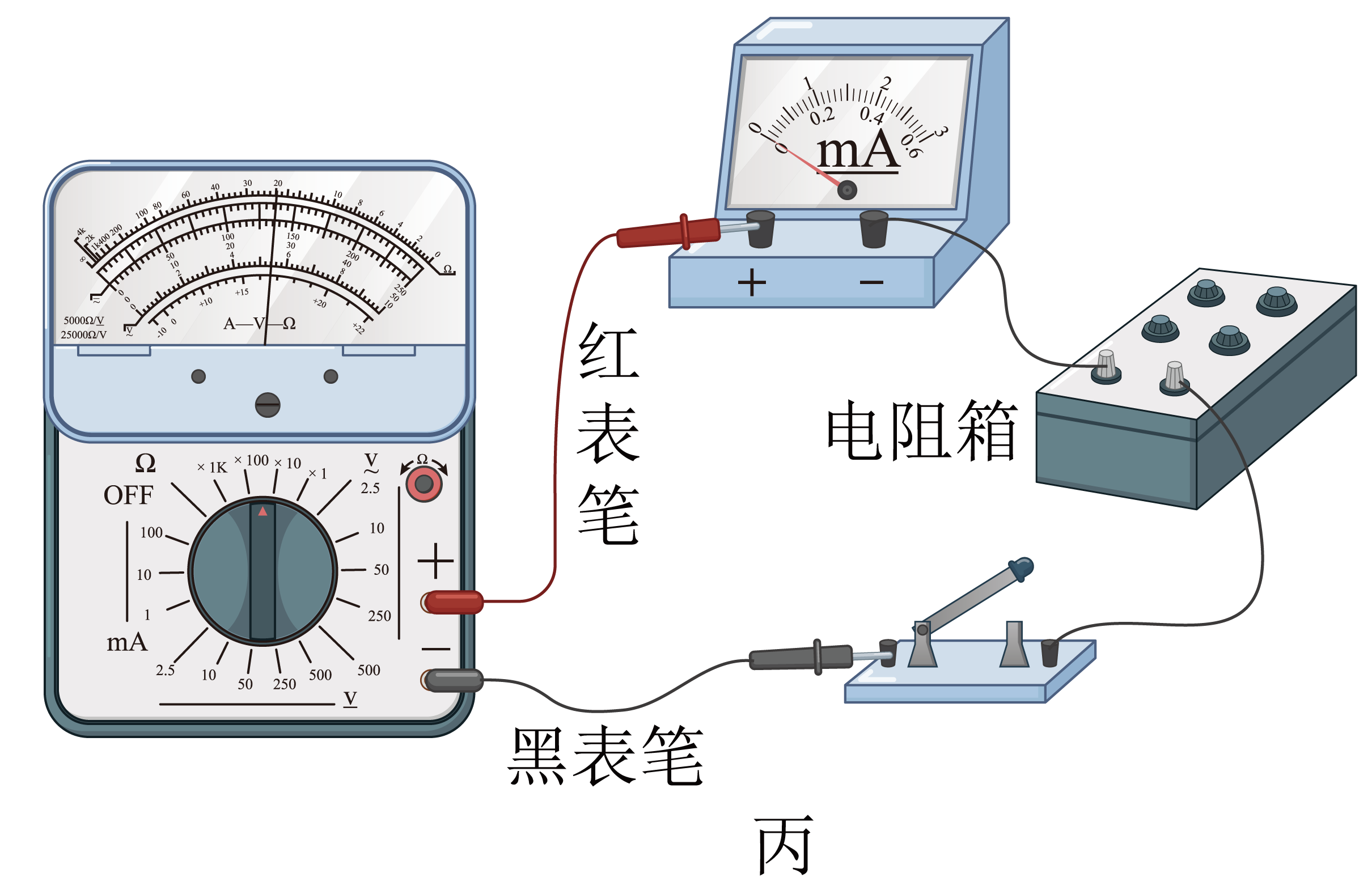

（2） 欧姆挡进行电阻调零后，为了测量红、黑表笔短接时流出多用电表的电流 ， 该同学设计了如图丙所示的电路，但电路中有一处接线错误，请指出：；正确连接线路后，闭合开关，改变电阻箱的阻值，可得到多组电流表示数I和电阻箱阻值R，作出图线如图丁，该图线纵轴截距为b，若忽略毫安表内阻，可得出；若考虑到毫安表内阻的影响，这个测量值真实值（选填“大于”“等于”或“小于”）。

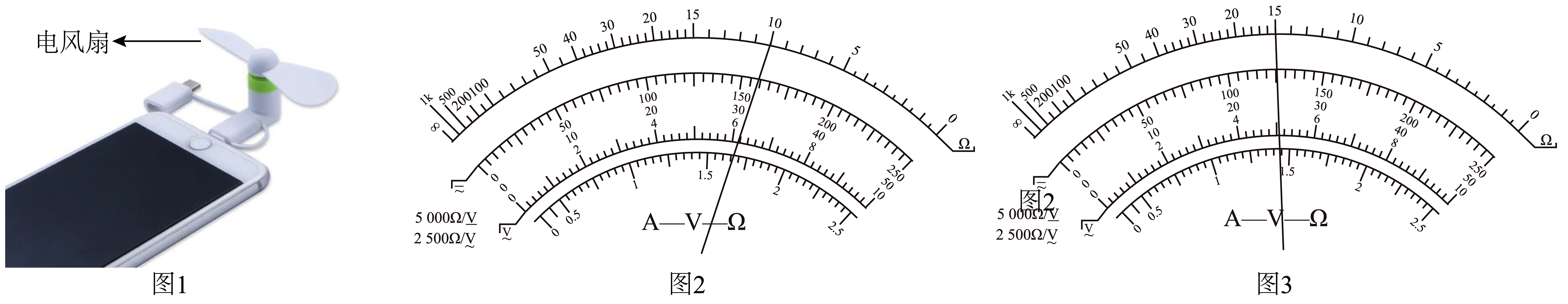

（1） 图1是一款可以直接接在手机上的电风扇，某同学拆下电风扇，将多用电表选择开关置于欧姆“×1”挡，调零后按正确操作将表笔接在风扇的接线柱上测量，一次叶片转动，另一次设法使叶片不转，两次电表读数如图2、3所示，则（选填“图2”或“图3”）为叶片转动时的读数。根据测量得出电风扇的电阻大约是Ω。

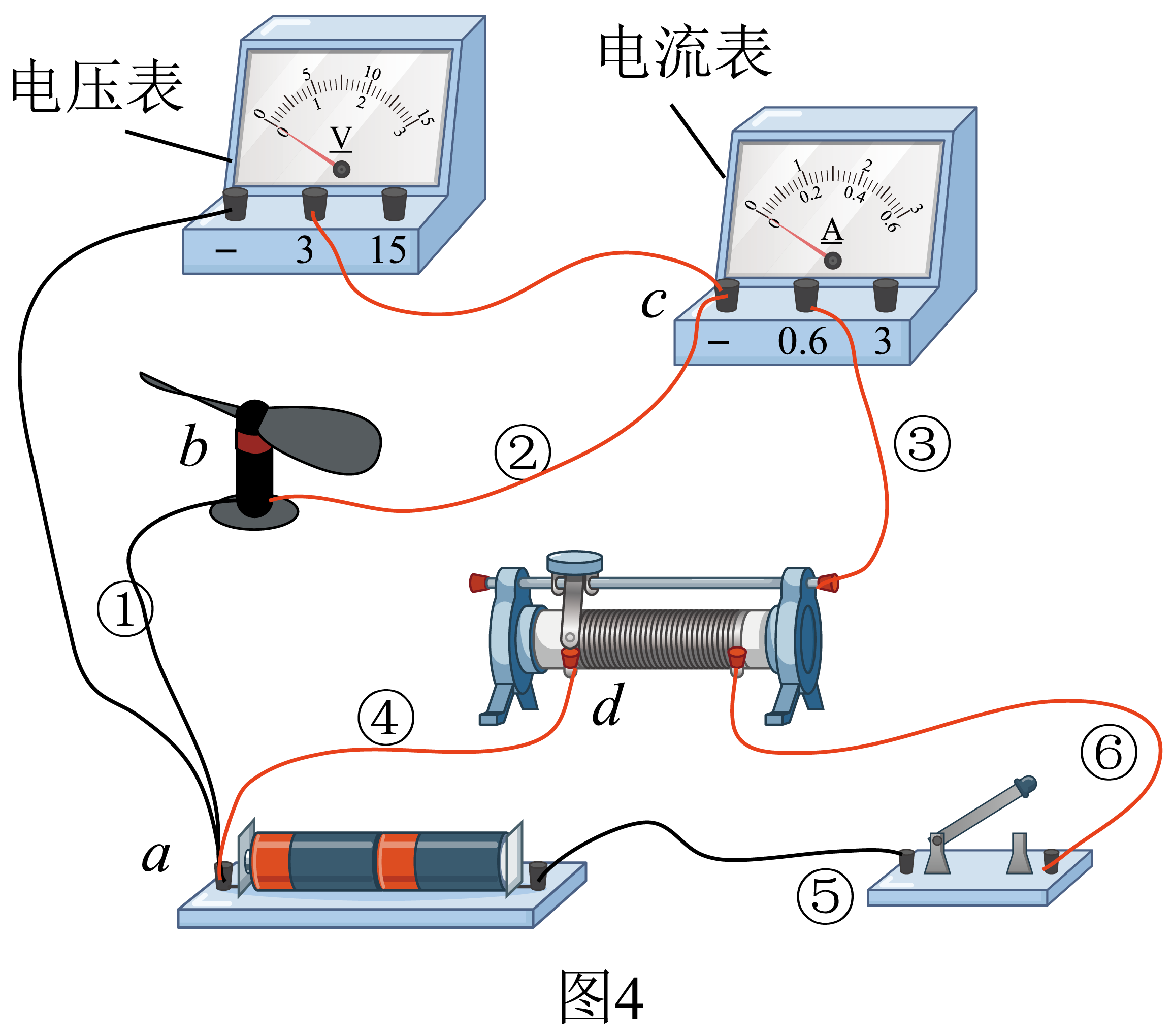

（2） 该同学按图4所示连接电路，闭合开关，滑动变阻器滑片无论在什么位置，发现电流表指针均几乎没有偏转。为了检查电路故障，闭合开关，将变阻器滑片滑到某一位置，把多用电表的黑表笔接在电路中的a点，再将红表笔依次接在电路中b、c、d点。

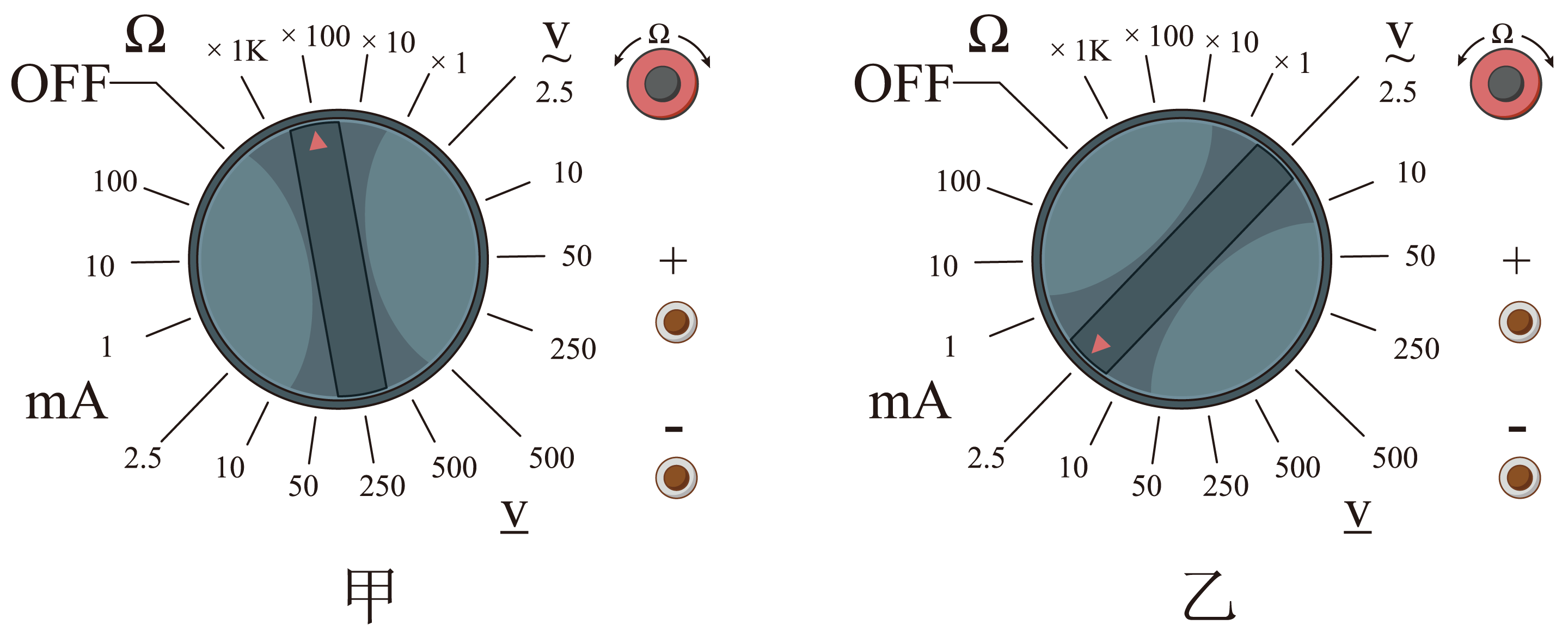

①如图5所示，多用电表选择开关应置于（选填“甲”或“乙”）图所示位置。

②正确选择电表开关后，黑表笔接a点，红表笔依次接b、c、d时，指针偏转情况分别是“不偏”、“偏”和“不偏”，则可判断导线（选填图中导线序号）存在故障。

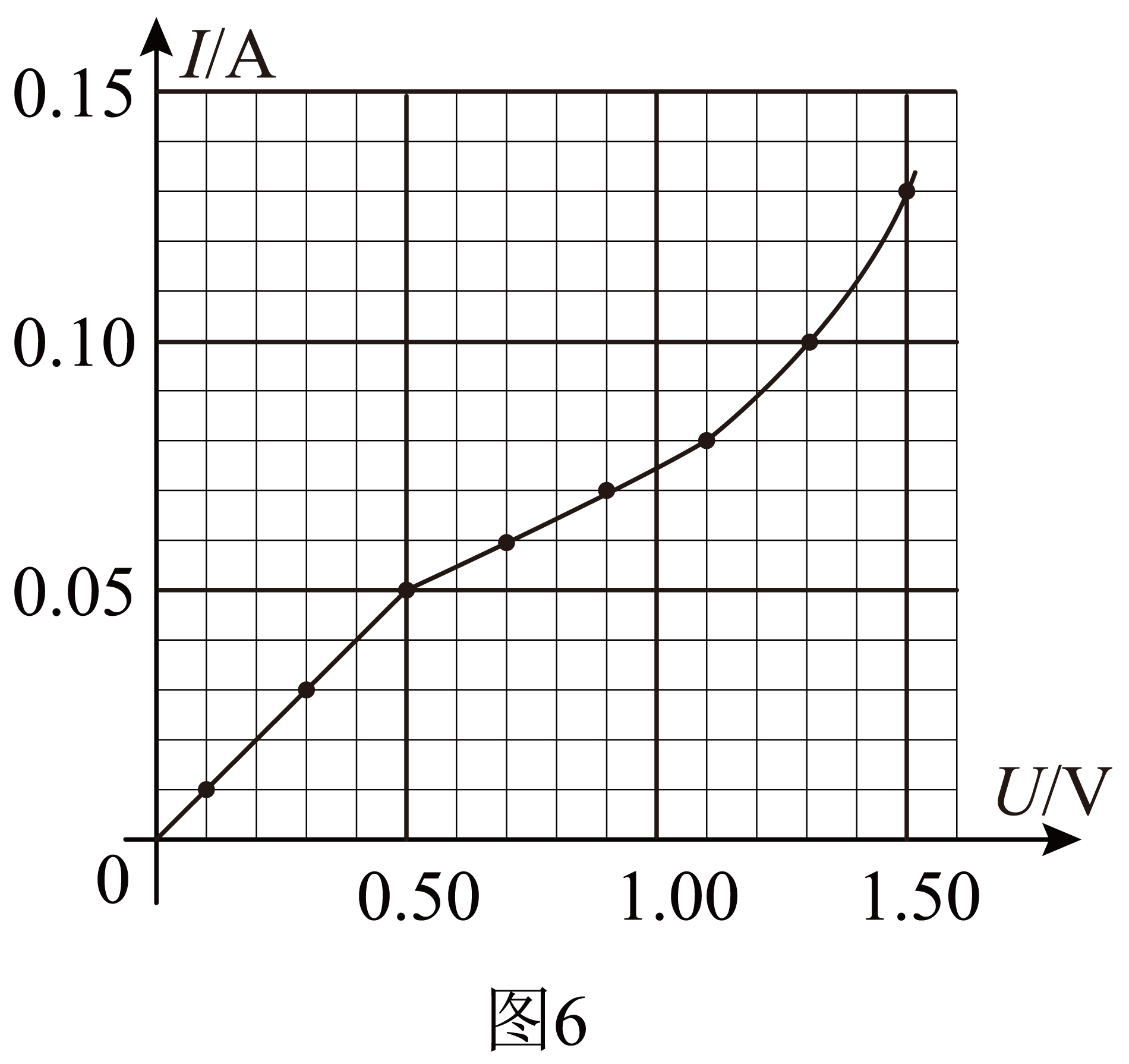

③排除故障后进行正确操作，根据实验数据描绘电风扇的电流随电压的变化曲线如图6所示，则电风扇输入电压为1.00V时，该风扇的输入功率大约是W。（结果保留两位有效数字）。

（1） 图中A端与（填“红”或“黑”）色表笔相连接；

（2） 若测量电压，则其量程为V；

（3） 欧姆挡刻度盘的倍率设为“×100”，中央刻度值应标注数字为；

（4） 若欧姆表的刻度盘按题（3）标度，实际由于电池老化电动势下降为1.4V，欧姆表仍可调零，正确操作后测得某一电阻阻值为2kΩ，则待测电阻真实阻值2kΩ。（填“大于”，“等于”或“小于”）
