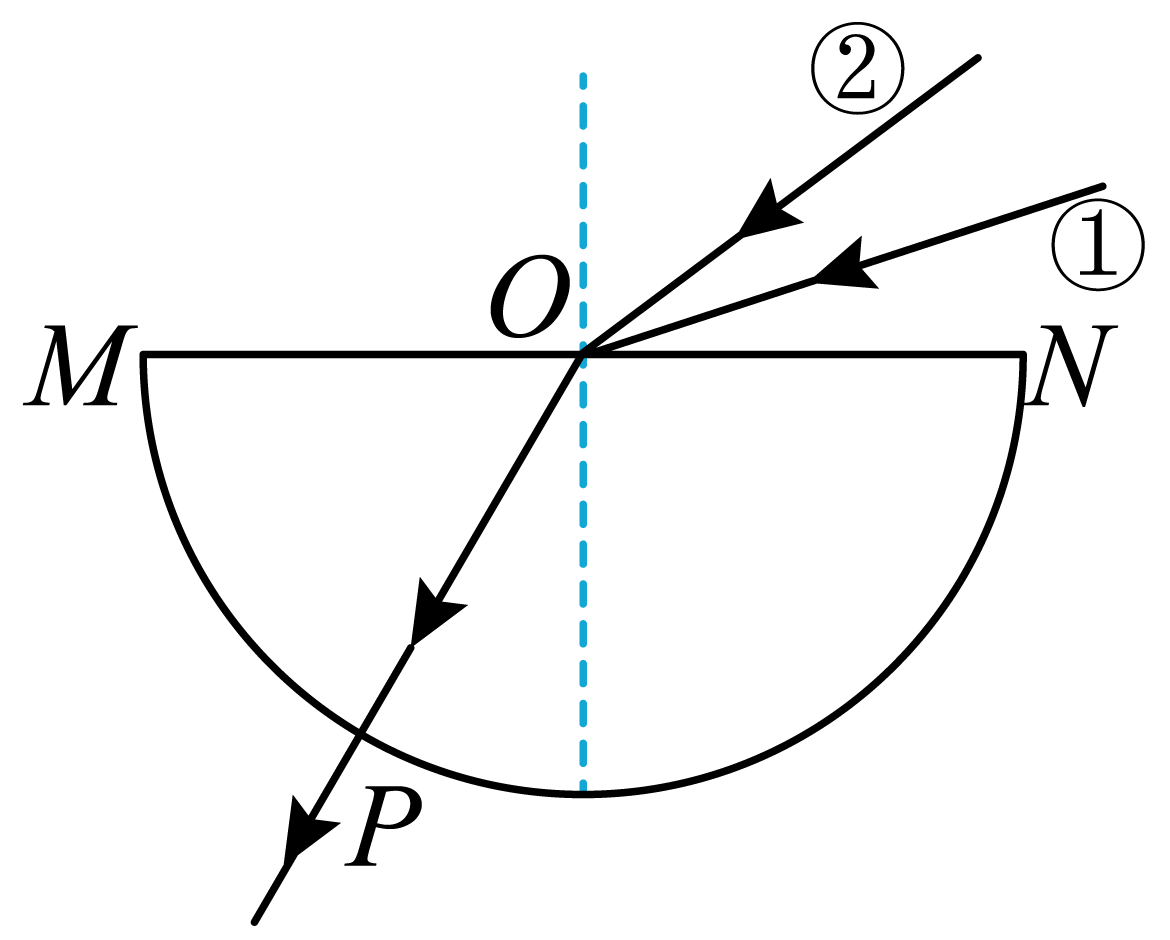

如图所示，一块半圆柱形玻璃砖截面的圆心为O点，一束红光和一束蓝光在截面平面内从不同的方向射向O点，经折射后恰好都从圆弧上的P点射出玻璃砖，则下列说法正确的是（）

A . 玻璃砖对①光的折射率大于对②光的折射率 B . ①光为红光，②光为蓝光 C . 若玻璃砖绕过O点垂直纸面的轴逆时针缓慢转动 $\text{[math]}$ 的过程中，则②光先在MN界面发生全反射 D . 分别让①、②光通过同一单缝，在同一光屏上①光的条纹宽度小于②光的条纹宽度 E . 分别用①、②光在同一个双缝干涉实验装置上做实验，①光的干涉条纹间距小于②光的干涉条纹间距

如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，当电子仅在电场力作用下以某一初速度沿电场线由A运动到B的过程中，动能减小，则（）

A . 场强大小E_A>E_B B . 电势φ_A<φ_B C . 电场线方向由B指向A D . 若Q为负电荷，则Q在B点右侧

某同学在进行“测定金属丝的电阻率”的实验。

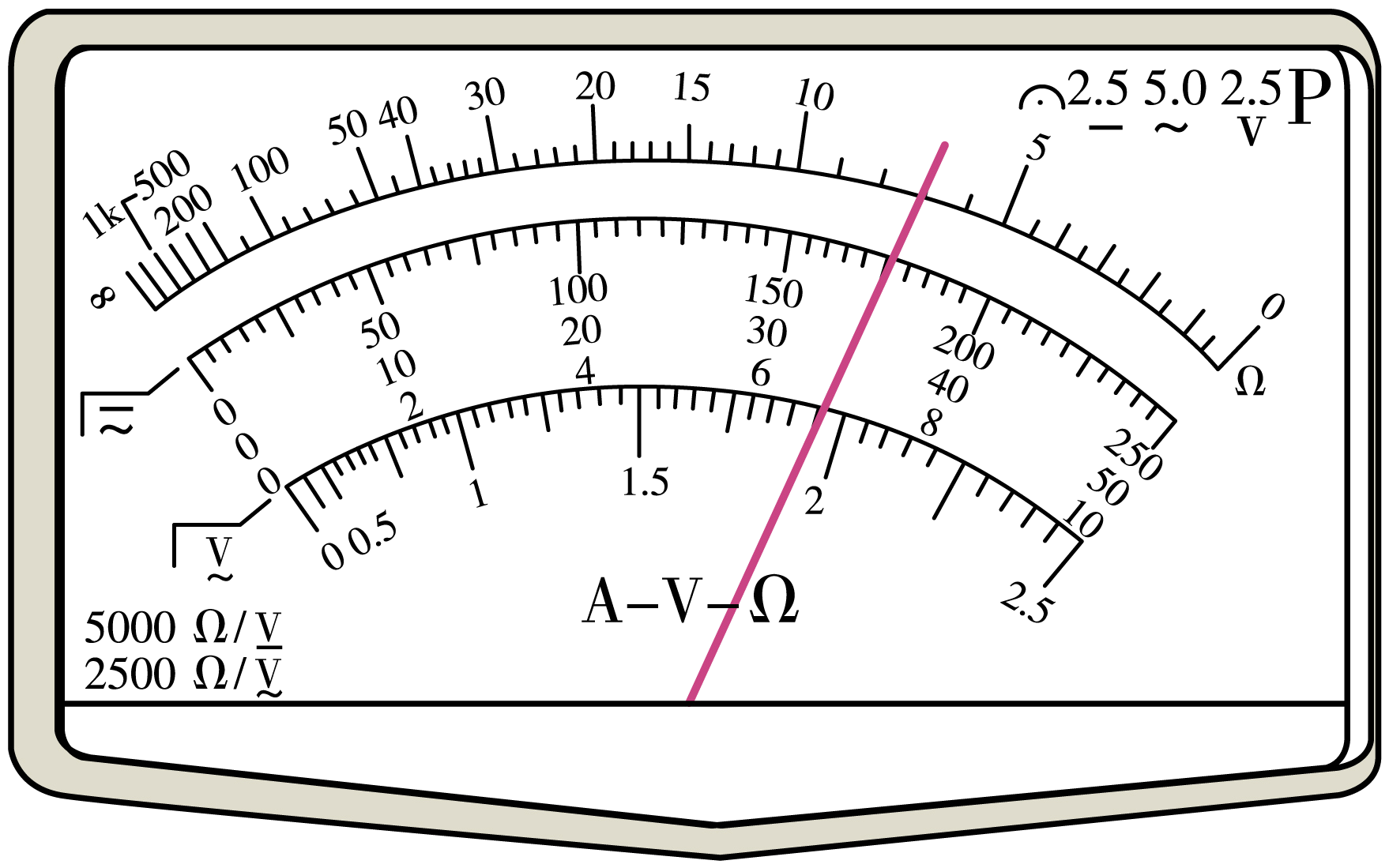

（1）该同学用多用表的欧姆“×1”档粗测该金属丝的阻值如图所示，由图可知其阻值为Ω。

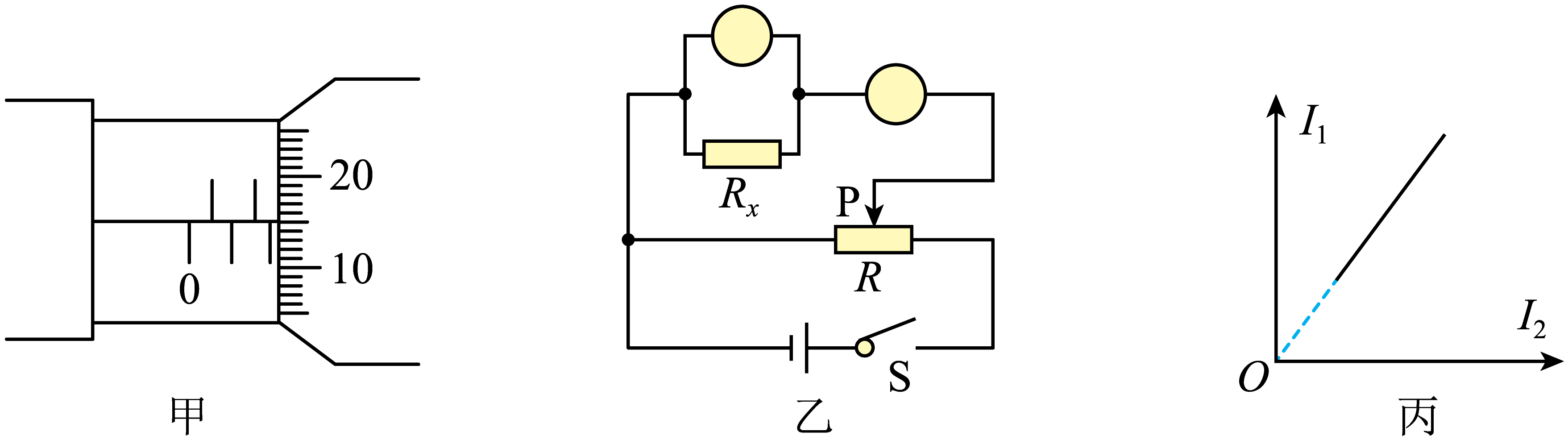

（2）该同学为了精确地测量金属丝的电阻率，先用螺旋测微器测量其直径，测量结果如图甲所示，由图可知其直径为D=mm。
然后用如图乙所示的电路图测量金属丝Rx的电阻，供选择的仪器如下：
①电流表A₁（内阻为r）；②电流表A₂；
③滑动变阻器R₁（阻值范围0~1000Ω）；④滑动变阻器R₂（阻值范围0~20Ω）；
⑤蓄电池（2V）；⑥电键S及导线若干。
（3）滑动变阻器应选择（选填“R₁'”或“R₂”）；在图乙中的“O”内标出两个电流表A₁和A₂的位置。
（4）闭合电键S，移动滑动触头至某一位置，记录A₁、A₂的读数I₁、I₂ ，通过调节滑动变阻器，得到多组实验数据；以I₁ ，为纵坐标，I₂为横坐标，做出I₁-I₂的图像，如图丙所示。根据I₁-I₂图像的斜率k、电流表A₁的内阻r、金属丝的直径D、金属丝连入电路的长度L，可计算出金属丝的电阻率ρ=（用k、r、D、L表示）。

一滑块从静止开始从斜面顶端匀加速下滑，第5s末的速度是6m/s，试求：

（1）物体运动的加速度
（2）第4s末的速度
（3）运动后7s内的位移

一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线．

A．电源E：电动势为3.0V，内阻不计；

B．电压表V₁：量程为0～3V，内阻约为1kΩ；

C．电压表V₂：量程为0～15V，内阻约为4kΩ；

D．电流表A₁：量程为0～3A，内阻约为0.1Ω；

E．电流表A₂：量程为0～0.6A，内阻约为0.6Ω；

F．滑动变阻器R₁：最大阻值为10Ω；

G．滑动变阻器R₂：最大阻值为150Ω；

H．开关S，导线若干．

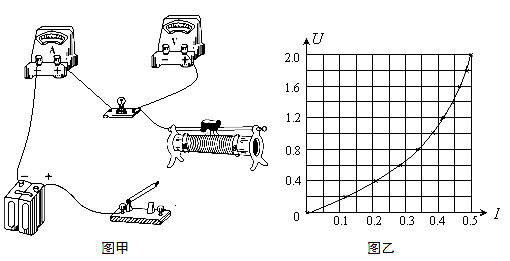

图片_x0020_100018

（1）实验中电压表应选用；电流表应选用；滑动变阻器应选用（请填选项前对应的字母）．
（2）请你不要改动已连接导线，在下面的实物连接图甲中把还需要连接的导线补上．
（3）如图乙所示，若将实验中的小灯泡接在电动势是1.5V、内阻是1.0Ω的电池两端，则小灯泡的实际功率约为W（保留两位有效数字）．

如图所示，abcd四边形闭合线框，a、b、c三点坐标分别为（0，L，0），（L，L，0），（L，0，0），整个空间处于沿y轴正方向的匀强磁场中，通入电流I，方向如图所示，关于四边形的四条边所受到的安培力的大小，下列叙述中正确的是（）

A . ab边与bc边受到的安培力大小相等 B . cd边受到的安培力最大 C . cd边与ad边受到的安培力大小相等 D . ad边不受安培力作用

在“探究物体加速度与力、质量的关系”实验中：

（1）实验室提供了带有滑轮的长木板、细绳、纸带、小车、钩码、小盘、薄木块、夹子等器材外，为了完成此实验，还需要从下图中选取的实验器材是．
（2）实验时，带有滑轮的长木板一端与细绳、实验桌之间的空间位置比较合理的是．
（3）实验时得到一条清晰的纸带，如图所示是截取了某一段纸带用刻度尺 $\text{[math]}$ 单位： $\text{[math]}$ 测量纸带时的情景，其中取了A、B、C三个计数点，在相邻两计数点之间还有两个打印点，已知打点计时器所加电源频率为50 Hz，则小车在B点时的瞬时速度为 $\text{[math]}$ ，小车加速度为 $\text{[math]}$ 结果均保留两位有效数字 $\text{[math]}$

矩形线圈在匀强磁场中，绕垂直磁场方向的轴匀速转动时，线圈跟中性面重合的瞬间，下列说法中正确的是 ( )

A . 线圈中的磁通量为零 B . 线圈中的感应电动势最大 C . 线圈的每一边都不切割磁感线 D . 线圈所受到的磁场力不为零

做直线运动的甲、乙两物体的位移—时间图象如图所示，则不正确的是( )

A . 乙开始运动时，两物体相距20 m B . 在0～10 s这段时间内，物体间的距离逐渐变大 C . 在10 s～25 s这段时间内，物体间的距离逐渐变小 D . 两物体在10 s时相距最远，在25 s时相遇

2022年6月5日，我国用神舟十四号载人飞船顺利将陈冬、刘洋和蔡旭哲三名航天员送入太空。其发射过程示意图如图，椭圆轨道Ⅰ为转移轨道，圆轨道Ⅱ为神舟十四号和空间站组合体的运行轨道，A为椭圆轨道的近地点，轨道Ⅰ、Ⅱ相切于B点，则（）

A . 神舟十四号在轨道Ⅰ上从A点运动到B点，加速度逐渐增大 B . 神舟十四号在轨道Ⅰ上从A点运动到B点，线速度逐渐减小 C . 组合体在轨道Ⅱ上运行的周期小于神舟十四号在轨道Ⅰ上运行周期 D . 组合体在轨道Ⅱ上运行的线速度小于神舟十四号在轨道Ⅰ上运行线速度

如图是一火警报警电路的示意图，R₃为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小.值班室的显示器为电路中的电流表，电源两极之间接一报警器.当传感器R₃所在处出现火情时，电流表显示的电流I、报警器两端的电压U的变化情况（）

图片_x0020_1331076284

A . I变大，U变小 B . I变小，U变小 C . I变小，U变大 D . I变大，U变大

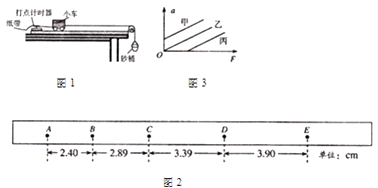

用如图1所示装置探究“加速度与力的关系”．已知砂和砂桶的总质量为m，小车的质量为M，实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小．

（1）实验中要进行质量m和M的选取，以下最合理的一组是．

A . M=40g，m=10g、20g、30g、40g、50g B . M=100g，m=10g、20g、30g、40g、50g C . M=500g，m=10g、20g、30g、40g、50g D . M=500g，m=30g、60g、90g、120g、150g
（2）本实验中应在释放小车（选填“之前”或“之后”）接通打点计时器的电源．图2所示为实验中打出的一条纸带，A、B、C、D、E为计数点，相邻计数点间还有四个点没有画出，计数点间的距离如图所示．已知打点计时器的工作频率为50Hz．则小车加速度a=m/s² ．（结果保留两位有效数字）
（3）实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的a﹣F图象，可能是图3中的图线．（选填“甲”、“乙”或“丙”）

在“测定匀变速直线运动基本公式应用加速度”的实验中，得到的记录纸带如图所示，图中的点为记数点，在每两相邻的记数点间还有4个点没有画出，则小车运动的加速度为（　　）

A . 0.2m/s² B . 2.0m/s² C . 20.0m/s² D . 200.0m/s²

如图所示，水平传送带以顺时针匀速转动，，右端与光滑竖直半圆弧轨道平滑对接，圆弧轨道的半径，O为圆心，最高点C正下方有一挡板OD，CD间距略大于物块大小，平台OE足够长，现将质量为的物块轻放在传送带的最左端A处，物块（可视为质点）与传送带间的动摩擦因数，取。

（1）求物块从A端运动到B端的时间；

（2）试判断传送带能否将物块运送到平台上？若能，求出在C点时物块对圆弧轨道的压力大小；若不能，写出判断理由；

（3）若传送带速度可以调节，求物块在平台OE上落点的区域范围。

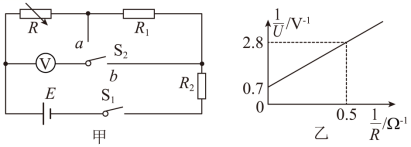

甲同学设计了如图甲所示的电路来测量电源电动势 E 及电阻 R ₁ 和 R ₂ 的阻值．

实验器材有：待测电源 E ( 不计内阻 ) ，待测电阻 R ₁ ，待测电阻 R ₂ ，电压表 V( 量程为 1.5V ，内阻很大 ) ，电阻箱 R (0 ～ 99.99Ω) ，单刀单掷开关 S ₁ ，单刀双掷开关 S ₂ ，导线若干．

(1) 先测电阻 R ₁ 的阻值．请将甲同学的操作补充完整：

闭合 S ₁ ，将 S ₂ 切换到 a ，调节电阻箱，读出其示数 R ₀ 和对应的电压表示数 U ₁ . 保持电阻箱示数不变， _______ ，读出电压表的示数 U ₂ . 则电阻 R ₁ 的表达式为 R ₁ ＝ ___ ．

(2) 甲同学已经测得电阻 R ₁ ＝ 4.80Ω ，继续测电源电动势 E 和电阻 R ₂ 的阻值，该同学的做法是：闭合 S ₁ ，将 S ₂ 切换到 a ，多次调节电阻箱，读出多组电阻箱示数 R 和对应的电压表示数 U ，用测得的数据，绘出了如图乙所示的图线，则电源电动势 E ＝ ____V ，电阻 R ₂ ＝ _____Ω( 保留三位有效数字 ) ．
