圆形磁场 知识点题库

如图所示为圆柱形区域的横截面，在没有磁场的情况下，带电粒子（不计重力）以某一初速度沿截面直径方向入射，穿过此区域的时间为t ，在该区域加沿轴线垂直纸面向外方向的匀磁强场，磁感应强度大小为B，带电粒子仍以同一初速度沿截面直径入射，粒子飞出此区域时，速度方向偏转 60⁰角，如图所示。根据上述条件可求下列物理量中的哪几个 (　　)

① 带电粒子的比荷
② 带电粒子在磁场中运动的周期
③ 带电粒子在磁场中运动的半径
④ 带电粒子的初速度

如图，圆形区域内有垂直纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c，以不同的速率对准圆心O沿着AO方向射入磁场，其运动轨迹如图。若带电粒子只受磁场力的作用，则下列说法正确的是（     ）

如图所示，圆形区域内有垂直纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c，以不同的速率对准圆心O沿着AO方向射入磁场，其运动轨迹如图。若带电粒子只受磁场力的作用，则下列说法正确的是（   ）

两个粒子电荷量相同，在同一匀强磁场中受磁场力而做匀速圆周运动(　　)

粒子甲的质量与电荷量分别是粒子乙的4倍与2倍，两粒子均带正电荷．让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动．已知磁场方向垂直于纸面向里．则下列四个图中，能正确表示两粒子运动轨迹的是(　　)

一电子在匀强磁场中，以一正电荷为圆心在一圆轨道上运行．磁场方向垂直于它的运动平面，电场力恰好是磁场作用在电子上的磁场力的3倍，电子电荷量为e ， 质量为m ， 磁感应强度为B ， 那么电子运动的角速度可能为(　　)

空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力．下列说法错误的是(　　)

如右图所示,有一半径为R､有明显边界的圆形匀强磁场区域,磁感应强度为B.今有一电子沿x轴正方向射入磁场,恰好沿y轴负方向射出.如果电子的比荷为 则电子射入时的速度为。

如图所示,在直角坐标系xOy的原点O处有一放射源S,放射源S在xOy平面内均匀发射速度大小相等的正电粒子,位于y轴的右侧垂直于x轴有一长度为L的很薄的荧光屏MN,荧光屏正反两侧均涂有荧光粉,MN与x轴交于O′点．已知三角形MNO为正三角形,放射源S射出的粒子质量为m,电荷量为q,速度大小为v,不计粒子的重力．

如图所示，在半径为R的圆形区域内，有匀强磁场，磁感应强度为B，方向垂直于圆平面（未画出）．一群比荷为 的负离子以相同速率v₀（较大），由P点在纸平面内向不同方向射入磁场中发生偏转后，又飞出磁场，最终打在磁场区域右侧的荧光屏（足够大）上，则下列说法正确的是（不计重力）（   ）

如图所示，竖直面内有一个闭合导线框ACDE（由细软导线制成）挂在两固定点A、D上，水平线段AD为半圆的直径，在导线框的E处有一个动滑轮，动滑轮下面挂一重物，使导线处于绷紧状态．在半圆形区域内，有磁感应强度大小为B、方向垂直纸面向里的有界匀强磁场．设导线框的电阻为r，圆的半径为R，在将导线上的C点以恒定角速度ω（相对圆心O）从A点沿圆弧移动的过程中，若不考虑导线中电流间的相互作用，则下列说法正确的是（   ）

如图，在直角坐标系xOy平面内，虚线MN平行于y轴，N点坐标（﹣L，0），MN与y轴之间有沿y轴正方向的匀强电场，在第四象限的某区域有方向垂直于坐标平面的矩形有界匀强磁场（图中未画出）．现有一质量为m、电荷量为e的电子，从虚线MN上的P点，以平行于x轴正方向的初速度v₀射入电场，并从y轴上A点（0，0.5L）射出电场，射出时速度方向与y轴负方向成30°角，此后，电子做匀速直线运动，进入磁场并从矩形有界磁场边界上Q点（ ，﹣l）射出，速度沿x轴负方向，不计电子重力，求：

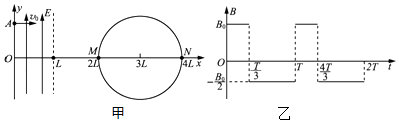

如图甲所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L的圆形区域，圆形区域与x轴的交点分别为M、N．现有一质量为m、带电量为e的电子，从y轴上的A点以速度v₀沿x轴正方向射入电场，飞出电场后从M点进入圆形区域，此时速度方向与x轴正方向的夹角为30°．不考虑电子所受的重力．

空间有一圆柱形匀强磁场区域，磁感应强度为B，该区域的横截面的半径为R，磁场方向垂直于横截面。一质量为m、电荷量为q（q>0）的粒子以一定的速率沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°。不计重力，粒子入射的速度大小为（   ）

如图所示，半径为R的 圆形区域内存在着垂直纸面向里的匀强磁场，过(－2R，0)点垂直x轴放置一线型粒子发射装置，能在0<y<R的区间内各处沿x轴正方向同时发射出速度均为ν、带正电的同种粒子，粒子质量为m，电荷量为q。不计粒子的重力及粒子间的相互作用力。若某时刻粒子被装置发射出后，经过磁场偏转恰好击中y轴上的同一位置，则下列说法中正确的是（   ）

如图所示，在坐标xoy平面内有一圆形区域，圆心位于坐标原点O，半径为R，P点坐标（ ， ）。若圆形区域内加一方向垂直于xoy平面的匀强磁场，磁感应强度大小为B，一质量为m、电荷量为q的粒子从P点沿y轴正方向射入圆形磁场区域，从圆上的Q点离开该区域，离开时速度方向垂直于y轴。若将磁场换为平行于xoy平面且垂直于y轴的匀强电场，将同一粒子以相同速度在P点沿y轴正方向射入圆形区域，也从Q点离开该区域。不计粒子重力。求：

如图，ABCD是边长为a的正方形。质量为m、电荷量为e的电子以大小为v₀的初速度沿纸面垂直于BC变射入正方形区域。在正方形内适当区域中有匀强磁场。电子从BC边上的任意点入射，都只能从A点射出磁场。不计重力，求：

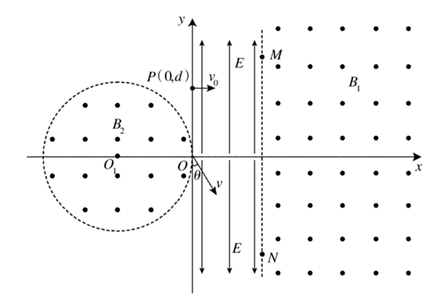

如图所示，在直角坐标系 中， 区域内x轴上方存在沿y轴正方向的匀强电场，x轴下方存在沿y轴负方向的匀强电场，电场强度大小相等。 区域内有垂直坐标平面向外的匀强磁场，y轴左侧存在一圆形磁场区域，与y轴相切于原点O，磁场方向垂直坐标平面向外。一质量为 ，带电量 的带正电粒子从点 以平行于x轴的初速度 射入电场，经过一段时间粒子从 点离开电场进入磁场，经磁场偏转后，从 点返回电场。粒子经电场和圆形磁场后到达坐标原点O，到O点时速度方向与y轴负方向夹角为 。已知 ，不计粒子重力，取 ， 。求：

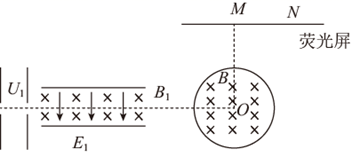

如图所示，大量的同种粒子从静止经电压 加速后。沿虚线方向射入正交的电磁场之中，恰好做直线运动，电场强度方向竖直向下，磁感应强度 。方向垂直纸面向里，两平行板之间的距离 。平行板右侧有一圆形磁场区域，圆心O在虚线上、半径 ，圆内有垂直纸面向里的磁场B，B的大小可以调控。边界上有磁场。圆形区域的上方安装有荧光屏，荧光屏与虚线平行。与O的距离 ，M、N是荧光屏上两点， 连线与屏垂直，N到M点之间的距离 。已知加在平行板间的电压 ，粒子的比荷为 。不计重力的影响，求：

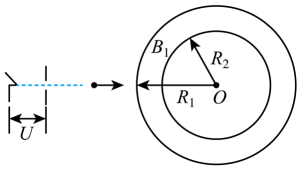

如图所示，圆心为O的同心圆形区域内存在垂直于纸面的匀强磁场，其中R₁=3R₀ ， R₂=2R₀ ， 圆形边界间环形区域内磁场的磁感应强度大小为B₁。一个电荷量为−q，质量为m的粒子由静止经电场加速指向O点入射。粒子重力不计。
