圆形磁场 知识点题库

如图所示，圆形区域内有垂直纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c ， 以不同的速率对准圆心O沿着AO方向射入磁场，其运动轨迹如图．若带电粒子只受磁场力的作用，则下列说法正确的是 (　 　)

在半径为r的圆形区域内有一匀强磁场，磁场方向如图所示．一束速度不同的质子从磁场边缘的A点沿直径方向飞入磁场后，经不同路径飞出磁场，其中有三个质子分别到达磁场边缘的a，b，c三点．若不计质子间的相互作用力，比较这三个质子的运动情况，下面说法正确的是（    ）

如图所示的圆形区域里，匀强磁场的方向是垂直于纸面向内，有一束速率各不相同的质子自A点沿半径方向射入磁场，不计质子的重力，这些质子在磁场中（    ）

如图所示，圆形区域内有垂直于纸面方向的匀强磁场，一束质量和带电量都相同的带电粒子，以不同的速率，沿着相同的方向，对准圆心O射入匀强磁场，并从该磁场中射出．若带电粒子在磁场中只受磁场力的作用，下列说法中正确的是 (   )

在回旋加速器中，下列说法正确的是(　　)

如图所示，水平导线中有电流I通过，导线正下方的电子初速度的方向与电流I的方向相同，则电子将(　　)

质子（ ）和 粒子（ ）以相同速度垂直进入同一匀强磁场做圆周运动，则这两粒子所受的洛伦兹力之比为，轨道半径之比为。

质量为m、电荷量为q的带负电粒子自静止开始释放，经M、N板间的电场加速后，从A点垂直于磁场边界射入宽度为d的匀强磁场中，该粒子离开磁场时的位置P偏离入射方向的距离为L ， 如图所示．已知M、N两板间的电压为U ， 粒子的重力不计．求：匀强磁场的磁感应强度B.

一圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒绕其中心轴以角速度ω顺时针转动．在该截面内，一带电粒子从小孔M射入筒内，射入时的运动方向与MN成30°角．当筒转过90°时，该粒子恰好从小孔N飞出圆筒．不计重力．若粒子在筒内未与筒壁发生碰撞，则带电粒子的比荷为（  ）

如图所示为圆柱形区域的横截面．在没有磁场的情况下，带电粒子（不计重力）以某一初速度沿截面直径方向入射时，穿过此区域的时间为t；若该区域加垂直该区域的匀强磁场，磁感应强度为B，带电粒子仍以同一初速度沿截面直径入射，粒子飞出此区域时，速度方向偏转了 ，根据上述条件可求得的物理量为（   ）

如图甲所示有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅱ的半径相等，一不计重力的粒子从左边界的M点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角，该粒子以同样的初速度沿半径方向垂直射入磁场Ⅱ，射出磁场时速度方向偏转了2θ角．已知磁场I、Ⅱ的磁感应强度大小分别为B₁、B₂ ， 则B₁与B₂的比值为（ ）

如图所示，圆形区域内有垂直于纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c，以不同速率对准圆心O沿着AO方向射入磁场，其运动轨迹如图．若带电粒子只受磁场力作用，则下列说法正确的是（   ）

如图所示，两平行金属板相距为d，与一边长为L、匝数为N匝的正方形线圈相连，正方形线圈内存在着与其平面垂直向里的随时间变化的磁场B，其随时间变化关系为B=B₀+kt（k＞0），粒子源在t=0时刻从P处释放一个初速度为零的带电粒子，已知带电粒子质量为m，电荷量为q，粒子能从N板加速到M板，并从M板上的一个小孔穿出．在板的上方，有一个环形区域内存在磁感应强度大小为B₀ ， 垂直纸面向外的匀强磁场．已知外圆半径为2d，内圆半径为d，两圆的圆心与小孔重合（不计粒子重力）．

一半径为R 圆筒处于匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒绕其中心轴以角速度ù顺时针转动．在该截面内，一质量为m，带电量为q带电粒子从小孔M射入筒内，射入时的运动方向与MN成30°角．当筒转过90°时，该粒子恰好从小孔N飞出圆筒．不计粒子重力，若粒子在筒内未与筒壁发生碰撞，则关于带电粒子的运动半径r与磁场的磁感应强度B正确的是（   ）

如图所示，在圆形区域内存在垂直纸面向外的匀强磁场，ab是圆的直径．一不计重力的带电粒子从a点射入磁场，速度大小为v，当速度方向与ab成30°角时，粒子在磁场中运动的时间最长，且为t；若相同的带电粒子从a点沿ab方向射入磁场，也经时间t飞出磁场，则其速度大小为（   ）

如图所示，两个横截面分别为圆和正方形，但磁感应强度均相同的匀强磁场，圆的直径D等于正方形的边长，两个电子以相同的速度分别飞入两个磁场区域，速度方向均与磁场方向垂直．进入圆形区域的电子速度方向对准了圆心，进入正方形区域的电子是沿一边的中心且垂直于边界线进入的，则（   ）

如图所示，在直角坐标系xOy平面的第Ⅱ象限内有半径为R的圆O₁分别与x轴、y轴相切于P（﹣R，0）、Q（0，R） 两点，圆O₁内存在垂直于xOy平面向外的匀强磁场，磁感应强度为B．与y轴负方向平行的匀强电场左边界与y轴重合，右边界交x轴于M点，一带正电的粒子A（重力不计）电荷量为q、质量为m，以某一速率垂直于x轴从P点射入磁场，经磁场偏转恰好从Q点进入电场，最后从M点以与x轴正向夹角为45°的方向射出电场．求：

如图所示，在真空中半径r=3.0×10^﹣2m的圆形区域内，有磁感应强度B=0.2T，方向如图的匀强磁场，一批带正电的粒子以初速度v₀=1.0×10⁶m/s，从磁场边界上直径ab的一端a沿着各个方向射入磁场，且初速度方向与磁场方向都垂直，该粒子的比荷为1.0×10⁸C/kg，不计粒子重力．取sin37°=0.6，cos37°=0.8．求：

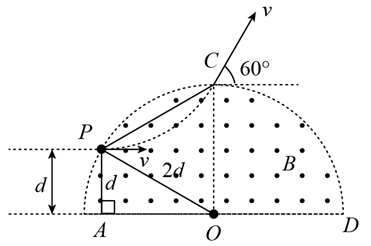

如图所示，ACD为一半圆形区域，其中O为圆心，AD为直径，∠AOC=90°，半圆形区域内存在着垂直该平面向外的匀强磁场，磁感应强度大小为B。一带电粒子（不计重力）从圆弧的P点以速度v沿平行于直径AD方向射入磁场，运动一段时间从C点离开磁场时，并且速度方向偏转了60°角，设P点到AD的距离为d。下列说法中正确的是（   ）

菜同学设计如图所示的粒子约束装置，空间存在三个同心圆a、b、 c围成的区城，O为圆心，a的半径为 ， b的半径为。 a与b之间存在沿径向向外的辐射状电场，a与b之间电压U=500V。 b与c之间存在垂直纸面向里的匀强磁场，磁感应强度大小为B=0.1T。在圆a上的P点有一比荷为带负电的粒子，沿OP方向以速率开始运动，粒子不穿出约束装置c边界。不计粒子的重力，可能用到的三角函数∶  ， 求∶
