如图电路所示，当ab两端电压接如100V电压时，cd两端电压为20V；当cd两端接入100V电压时，ab两端电压为50V，则R₁：R₂：R₃之比是（）

A . 4：2：1 B . 2：1：1 C . 3：2：2 D . 以上都不对

如图所示，间距为L的平行金属导轨上，有一电阻为r的金属棒ab与导轨接触良好．导轨左端连接电阻R，其它电阻不计，磁感应强度为B，金属捧ab以速度v向右作匀速运动，则（）

A . 回路中电流为逆时针方向 B . 电阻R两端的电压为BLv C . ab棒受到的安培力的方向向左 D . ab棒中电流大小为 $\text{[math]}$

如图所示，两根足够长的“∧”形状的金属导轨构成两个斜面，斜面与水平面间夹角均为θ=37°，导轨间距L=1m，导轨电阻可忽略不计．两根相同的金属棒ab和a′b′的质量都为m=0.2kg，电阻R=1Ω，与导轨垂直放置且接触良好，金属棒和导轨之间的动摩擦因数μ=0.25，两个导轨斜面分别处于垂直于自身斜面向上的两匀强磁场中（图中未画出），磁感应强度B的大小相同．让a′b′在平行于斜面的外力F作用下保持静止，将金属棒ab由静止开始释放，当ab下滑速度达到稳定时，整个回路消耗的电功率为P=8W．g=10m/s² ， sin 37°=0.6，cos 37°=0.8．求：

（1） ab下滑的最大加速度；
（2）磁感应强度B的大小；
（3） ab下落了30m高度时，速度已经达到稳定，求此过程中回路电流的发热量Q．

如图所示，在真空中有两个固定的等量异种点电荷+Q和﹣Q．直线MN是两点电荷连线的中垂线，O是两点电荷连线与直线MN的交点．a、b是两点电荷连线上关于O的对称点，c、d是直线MN上的两个点．下列说法中正确的是（）

A . c点的场强等于d点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小 B . c点的场强等于d点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大 C . a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小 D . a点的场强大于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大

在如图所示的U﹣I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知正确的是（）

A . 电源的电动势为3V，内阻为1Ω B . 电阻R的阻值为2Ω C . 电源的输出功率为4W D . 电源的效率为50%

为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L₁、L₂ ，电路中分别接了理想交流电压表V₁、V₂和理想交流电流表A₁、A₂ ，导线电阻不计，如图所示．当开关S断开后（　　）

A . A₁的示数不变，A₂的示数不变 B . A₁的示数减小，A₂的示数减小 C . V₁的示数减小，V₂的示数减小 D . V₁的示数增大，V₂的示数增大

对于电动势和内阻确定的电源的路端电压，下列说法中正确的是（I、U、R分别表示干路电路电流、路端电压和外电阻）（）

A . U随着R的增大而减小 B . 当R=0时，U=0 C . 当电路断开时，I=0，U=0 D . 当R增大时，U也会增大

在如图甲所示的电路中，螺线管匝数n＝1 500匝，横截面积S＝30 cm²。R₁＝4 Ω，R₂＝5 Ω，其他电阻不计，电容C＝30 μF。在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。下列说法正确的是( )

A . 螺线管中产生的感应电动势为1.8 V B . 电路中的电流稳定后，电阻R₁的电功率为0.16 W C . 闭合S，电路中的电流稳定后电容器上极板带正电 D . S断开后，通过R₂的电荷量为6×10^－⁵ C

某人把电流表、干电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置。两支表笔直接接触时，电流表读数为5.0 mA，两支表笔与200Ω的电阻连接时，电流表的读数为3.0 mA。现在把表笔与一个未知电阻连接，电流表读数为2.5mA，这个未知电阻是多大（）

A . 100Ω B . 200Ω C . 300Ω D . 400Ω

某同学研究白炽灯得到某白炽灯的电压与电流的关系如图所示，图像上A点与原点连线与横轴成α角，A点的切线与横轴成β角，则下列选项正确的是( )

图片_x0020_100009

A . 白炽灯的电阻随电压的增大而增大 B . 在A点，白炽灯的电阻可表示为 $\text{[math]}$ C . 在A点，白炽灯的电功率可表示为 $\text{[math]}$ D . 在A点，白炽灯的电阻可表示为 $\text{[math]}$

在如图所示的电路中，两定值电阻的阻值R₁=R₂=5Ω，变压器为理想变压器，两电表均为理想电表，在a、b端输入u=100 $\text{[math]}$ sinωt的正弦交流电压，原副线圈的匝数之比为1：2，则下列说法正确的是（）

图片_x0020_100014

A . 电流表的示数为8A B . 电压表的示数为40V C . 电路消耗的总功率为1600W D . 电阻R₁、R₂消耗的功率之比为1：1

假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示。图象上 $\text{[math]}$ 点与原点的连线与横轴成 $\text{[math]}$ 角， $\text{[math]}$ 点的切线与横轴成 $\text{[math]}$ 角，则（）

图片_x0020_442785993

A . 白炽灯的电阻随电压的增大而减小 B . 在 $\text{[math]}$ 点，白炽灯的电阻可表示为 $\text{[math]}$ C . 在 $\text{[math]}$ 点，白炽灯的电阻可表示为 $\text{[math]}$ D . 在 $\text{[math]}$ 点，白炽灯的电阻可表示为 $\text{[math]}$

虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻为495.0Ω．图中电阻箱读数为5.0Ω．现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知（）

A . M、N两端的电压为1mV B . M、N两端的电压为100mV C . 流过M、N的电流为2μA D . 流过M、N的电流为20mA

如图所示，光滑金属导轨 $\text{[math]}$ 中的两轨道 $\text{[math]}$ 与 $\text{[math]}$ 平行且相距为 $\text{[math]}$ ，在导轨的右端接有一阻值为 $\text{[math]}$ 的电阻，水平导轨无限长。在 $\text{[math]}$ 边界的右边存在一个磁感应强度为 $\text{[math]}$ 、方向垂直轨道平面竖直向上的匀强磁场， $\text{[math]}$ 边界的左边不存在磁场。现将一长度为 $\text{[math]}$ 、质量为 $\text{[math]}$ 、阻值也为 $\text{[math]}$ 的金属杆 $\text{[math]}$ 置于 $\text{[math]}$ 边界的左边。现用该金属杆的中心位置沿水平方向压缩固定在光滑水平地面的轻质弹簧（弹簧与杆不相连），当弹簧的弹性势能为 $\text{[math]}$ 时，由静止释放弹簧，所有金属导轨电阻不计，弹簧恢复到原长时金属杆还未进入磁场。求：

（1）在金属杆运动的整个过程中回路中产生电流的最大值；
（2）从开始运动到 $\text{[math]}$ 杆的加速度为 $\text{[math]}$ 时，这个过程中电阻 $\text{[math]}$ 产生的焦耳热；
（3）金属杆 $\text{[math]}$ 进入磁场后能滑行的最大位移 $\text{[math]}$ 。

阻值相等的四个电阻 $\text{[math]}$ 、电容器 $\text{[math]}$ 及电池 $\text{[math]}$ （内阻也为 $\text{[math]}$ ）连接成如图所示电路。开关S断开且电流稳定时， $\text{[math]}$ 所带的电荷量为 $\text{[math]}$ ；闭合开关S，电流再次稳定后， $\text{[math]}$ 所带的电荷量为 $\text{[math]}$ ，则 $\text{[math]}$ 与 $\text{[math]}$ 的比值为（）

图片_x0020_100003

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确的是（）

图片_x0020_1135748296

A . 随着所加电压的增大，小灯泡的电阻减小 B . 对应P点，小灯泡的电阻为R= $\text{[math]}$ C . 对应P点，小灯泡的电阻为R= $\text{[math]}$ D . 对应P点，小灯泡的电阻为R= $\text{[math]}$

两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为（）

A . 2：3 B . 1：3 C . 1：2 D . 3：1

如图所示是某导体的I－U图线，图中α＝45°，下列说法正确的是（　　）

A . 通过该导体的电流与其两端的电压成正比 B . 此导体的电阻R不变 C . I－U图线的斜率表示电阻的倒数，所以 $\text{[math]}$ D . 在该导体两端加6V电压时，每秒通过导体截面的电荷量是3C

如图所示的电路中，已知电源的内阻 $\text{[math]}$ ，定值电阻 $\text{[math]}$ ，闭合开关后电流表的示数为 $\text{[math]}$ ，则电源的电动势为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

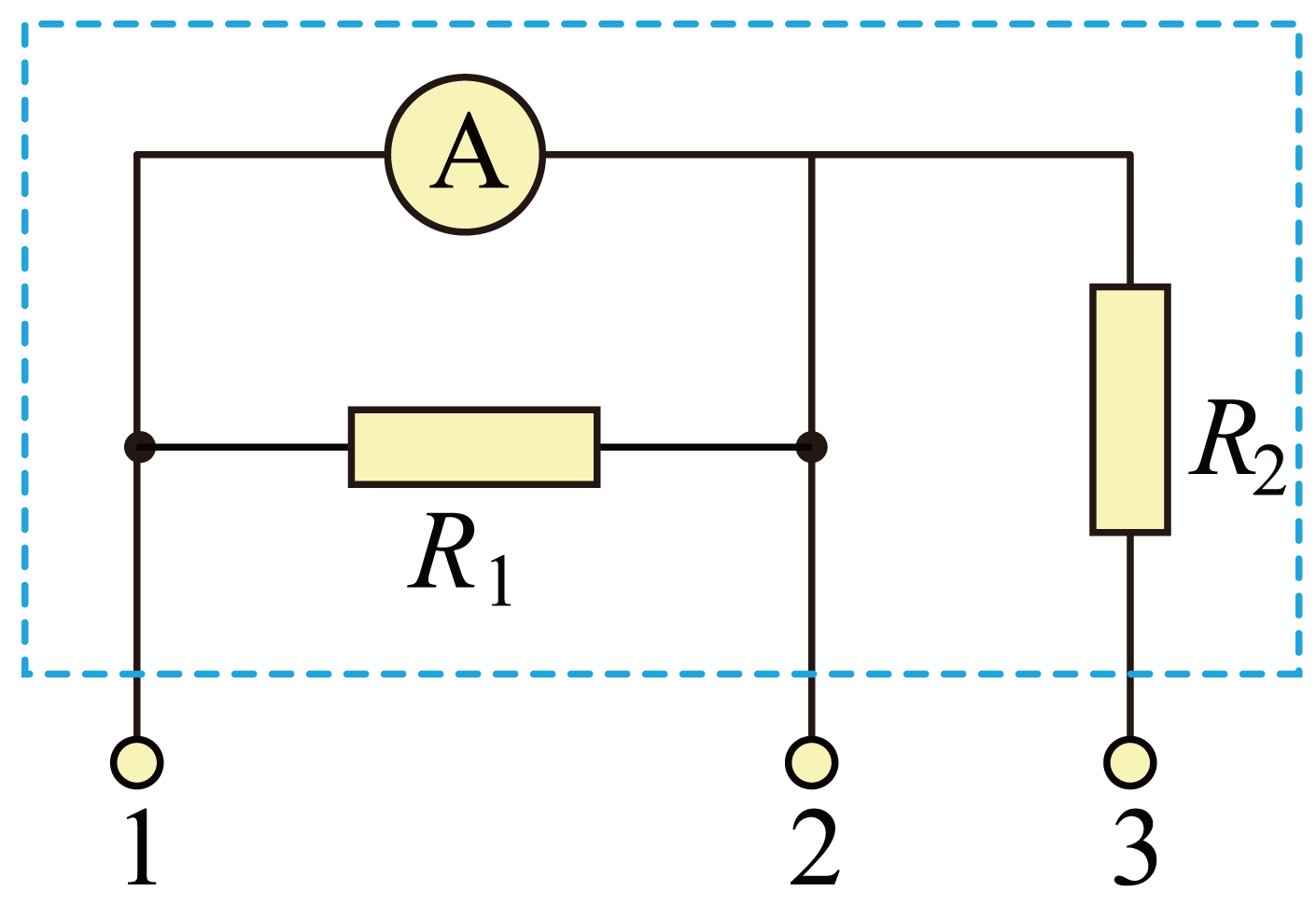

如图所示，其中电流表A的量程为0.6A，满偏电压为0.6V，表盘均匀划分为30个小格，每一小格表示0.02A，R₁的阻值等于电流表内阻的 $\text{[math]}$ ； $\text{[math]}$ 的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）

A . 将接线柱1、2接入电路时，每一小格表示0.04A B . 将接线柱1、2接入电路时，每一小格表示0.06A C . 将接线柱1、3接入电路时，每一小格表示的总电流为0.06A D . 将接线柱1、3接入电路时，每一小格表示的总电压为0.14V
