3 欧姆定律知识点题库

如图所示电路，闭合开关S，将滑动变阻器的滑动片p向b端移动时，电压表和电流表的示数变化情况的是（）

A . 电压表示数增大，电流表示数变小 B . 电压表和电流表示数都增大 C . 电压表和电流表示数都减小 D . 电压表示数减小，电流表示数增大

如图所示图线是两个导体A和B的伏安特性，则它们的电阻关系R_A：R_B=；若两个导体中的电流相等（不为零）时，它们两端的电压之比为U_A：U_B=；若两个导体两端的电压相等（不为零）时，通过它们的电流之比I_A：I_B=．

电路中有一段导体，给它加上3V的电压时，通过它的电流为1mA，可知这段导体的电阻为Ω；如果在它两端不加电压，它的电阻为Ω．

一个阻值为R的电阻加上恒定电压U后，不考虑温度对电阻影响，有关该电阻的某个电学量x随时间变化的图象如图所示，则x可能是( )

A . 电量q B . 电流I C . 电功率P D . 电热Q

国家有关酒驾的裁量标准如下：

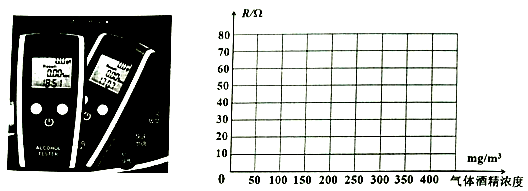

酒精检测仪是交警执法时通过呼气来检测司机饮酒多少的检测工具。现有一个酒精检测仪的主要原件“酒精气体传感器”，其阻值随气体酒精浓度变化的情况如下表。

（1）请根据上表数据在右上图中描绘出“R—气体酒精浓度”的关系曲线。
（2）已知人体血液酒精浓度是所呼出气体酒精浓度的2200倍。若测得某司机小明，经过气体酒精浓度测试，显示呼气酒精浓度为120mg/m³ ，则司机小明应该是属于驾驶，此时R的阻值为Ω。
（3）现有一个电源，电动势为4.5V，内阻约为1Ω；电压表V，量程为3V，内阻约为2000Ω；电流表A，量程为3A，内阻约为5Ω；滑动变阻器R₁ ，阻值0~50Ω；滑动变阻器R₂ ，阻值0~500Ω；开关、导线若干
若要用以上器材和上述“酒精气体传感器”组成一个测定气体酒精浓度的电路。该电路只使用一个电表，且正常工作时，被测气体酒精浓度若为0，则电表指针满偏。且该电路可以在电源老化，内阻变大的情况下，通过调节变阻器，保证被测气体酒精浓度为0时，电表指针仍能满偏。则，该电路应选用的电表是(填字母代号，下同)，应选用的滑动变阻器是。请在虚线框中完成设计电路图。

如图所示，光滑的金属导轨放在磁感应强度B＝0.5T的匀强磁场中。平行导轨的宽度d＝0.2m，定值电阻R＝0.5Ω。框架上放置一质量为0.1kg、电阻为0.5Ω的金属杆，框架电阻不计，若杆以恒定加速度a＝2m/s²由静止开始做匀变速运动，则：

（1）第5s末，回路中的电流多大？杆哪端电势高？
（2）第5s末时外力F的功率
（3）画出理想电压表示数U随时间t变化关系图线

如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为（）

A . 2F B . 1.5F C . 0.5F D . 0

对于欧姆定律，理解正确的是（）

A . 从I= $\text{[math]}$ 可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比 B . 从R= $\text{[math]}$ 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 C . 从U=IR可知，导体两端的电压随电阻的增大而增高 D . 从R= $\text{[math]}$ 可知，导体两端的电压为零时，导体的电阻也为零

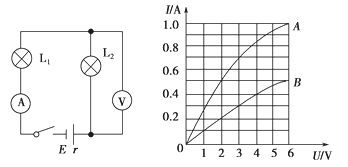

用标有“6 V,3 W”的灯泡L₁、“6 V,6 W”的灯泡L₂与理想电压表和理想电流表连接成如图所示的实验电路，其中电源电动势E＝9 V．右图是通过两个灯泡的电流随两端电压变化的曲线．当其中一个灯泡正常发光时( )．

图片_x0020_1022189575

A . 电流表的示数为1 A B . 电压表的示数约为6 V C . 电路输出功率为4 W D . 电源内阻为2 Ω

表格中是一款充电式电动牙刷铭牌上的参数，下列选项正确的是（）

充电器输入电压	AC 220V	充电器输出电压	DC 5V
充电器输出电流	50mA	电池容量	600mAh
电动牙刷额定功率	1.3W	电动牙刷额定电压	DC 3.7V

A . 电动牙刷工作时的额定电流为0.05A B . 电动牙刷充电时，从无电状态到满电状态所需时间约为12h C . 电池充满电后总电量为216C D . 正常刷牙，牙刷每次消耗的能量约为3120J

四个相同的电流表分别改装成两个大量程电流表和两个大量程电压表,电流表A₁的量程大于A₂的量程,电压表V₁的量程大于V₂的量程，把它们按如图所示接入电路( )

图片_x0020_791854267

A . A₁的读数比A₂的读数大 B . A₁的指针偏转角度比A₂指针偏转角度大 C . V₁读数比V₂读数大 D . V₁指针偏转角度比V₂指针偏转角度大

如图所示，R₁=8Ω，R₂=4Ω，R₃=12Ω，开关S断开时，电流表的读数是0.5A，开关S接通时，电流表的读数为0.8A，求电源的电动势和内电阻。

图片_x0020_100011

一电动势为48 V的蓄电池恰能给都标有“46 V　23 W”的一电动机和一灯泡并联供电．已知电动机的内阻R＝4 Ω，求：

（1）回路的总电流和电源的内阻；
（2）电动机的输出功率和效率；
（3）电源的效率．

如图所示，滑动变阻器的总电阻R＝1 000 Ω，A，B两端电压U＝100 V，调节滑片P使其下部电阻R₁＝400 Ω.

图片_x0020_100018

（1）空载时，C、D两端电压多大？
（2）在C、D间接入一个R₀＝400 Ω的电阻，C、D两端的电压多大？

某同学用如图所示的电路测电阻，电压表和电流表的读数分别为16V和0.2A，已知电流表的内阻为0.6Ω，那么有关待测电阻R_x的说法正确的是（）

图片_x0020_100003

A . R_x的测量值比真实值小 B . R.的真实值为80Ω C . R_x的真实值为79.4Ω D . 由于电流表的分压，无法得到R_x的真实值

两个定值电阻R₁、R₂串联后接在输出电压U=12V的直流电源上，且电源电压保持不变。把一个内阻不是远大于R₁、R₂的电压表接在R₁的两端（如图所示），电压表的示数为8V，如果把此电压表改接在R₂两端，则电压表的示数将（）

图片_x0020_100004

A . 小于4V B . 等于4V C . 大于4V、小于8V D . 等于或大于8V

如图所示电路中，伏特表V₁和V₂的内阻都远远大于R₁、R₂、R₃和R₄的电阻。R₁和R₃电阻未知，R₂=R₄=20Ω，伏特表V₁和V₂的读数分别为15V和10V，则a、b两点间的电压为（）

图片_x0020_100012

A . 23V B . 24V C . 25V D . 26V

在如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R₁、R₂为定值电阻（R₁﹥r），R₃为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表。若将照射R₃的光的强度减弱，则（）

图片_x0020_100012

A . 电压表的示数变大 B . 小灯泡变暗 C . 通过R₂的电流变大 D . 电源输出功率变小

电吹风是常用的家用电器，一种电吹风的内部电路如图所示，图中a、b、c、d为四个固定点。可动的扇形金属触片P可同时接触两个触点。已知电吹风吹冷风时的输入功率为60W，小风扇的额定电压为60V，正常工作时小风扇的输出功率为52W，变压器为理想变压器，则（　　）

A . 当扇形金属触片P与触点c、d接触时，电吹风吹热风 B . 当扇形金属触片P与触点a、b接触时，电吹风吹冷风 C . 小风扇的内阻为8Ω D . 变压器原、副线圈的匝数比为 $\text{[math]}$ = $\text{[math]}$

如图所示的电路中，电源电压恒为5V，电流表为理想电表，电容器C的电容为10μF，定值电阻 $\text{[math]}$ ，滑动变阻器R的最大阻值为10Ω。闭合开关S，将滑动变阻器R的滑片移到滑动变阻器的中点时，灯泡刚好正常发光，此时电流表的示数为0.6A，求：

（1）灯泡的额定功率；
（2）此时断开开关，通过灯泡的电荷量为多少。
