3 欧姆定律知识点题库

如图电路中，当滑动变阻器滑动键P向下移动时，则（）

A . A灯变亮、B灯变亮、C灯变亮 B . A灯变亮、B灯变亮、C灯变暗 C . A灯变亮、B灯变暗、C灯变暗 D . A灯变亮、B灯变暗、C灯变亮

用比值法定义物理量是物理学中常用的方法，下列表达中不属于用比值法定义物理量的是（）

A . 电势差U_AB= $\text{[math]}$ B . 电容C= $\text{[math]}$ C . 电阻R= $\text{[math]}$ D . 电流强度I= $\text{[math]}$

一个标有“4V 0.7A”的小灯泡，所加的电压U由零逐渐增大到4V，在此过程中电压U和电流I的关系可以用图象表示，在图中符合实际的是（）

A .

B .

C .

D .

如图所示，位于竖直平面内的矩形金属线圈，边长L₁=0.40m、L₂=0.25m，其匝数n=100匝，总电阻r=1.0Ω，线圈的两个末端分别与两个彼此绝缘的铜环C、D（集流环）焊接在一起，并通过电刷和R=3.0Ω的定值电阻相连接。线圈所在空间存在水平向右的匀强磁场，磁感应强度B=1.0T，在外力驱动下线圈绕竖直固定中心轴O₁O₂匀速转动，角速度ω=2.0rad/s。求：

（1）电阻R两端电压的最大值；
（2）从线圈通过中性面（即线圈平面与磁场方向垂直的位置）开始计时，经过 $\text{[math]}$ 周期通过电阻R的电荷量；
（3）在线圈转动一周的过程中，整个电路产生的焦耳热。

如图甲所示，导体棒MN置于水平导轨上，PQMN所围的面积为S ， PQ之间有阻值为R的电阻，不计导轨和导体棒的电阻。导轨所在区域内存在沿竖直方向的匀强磁场，规定磁场方向竖直向上为正，在0～2t₀时间内磁感应强度的变化情况如图乙所示，导体棒MN始终处于静止状态。下列说法正确的是（）

图片_x0020_100007

A . 在 $\text{[math]}$ 和 $\text{[math]}$ 时间内，导体棒受到的导轨的摩擦力方向相同 B . 在 $\text{[math]}$ 内，通过导体棒的电流方向为N到M C . 在 $\text{[math]}$ 内，通过电阻R的电流大小为 $\text{[math]}$ D . 在 $\text{[math]}$ 时间内，通过电阻R的电荷量为 $\text{[math]}$

在图中R₁=14Ω，R₂=9Ω.当开关处于位置1时，理想电流表读数I₁=0.2A;当开关处于位置2时，电流表读数I₂=0.3A，求电源的电动势E和内电阻r。

如图所示，在宽为L的区域内有竖直向下的匀强磁场，磁感应强度大小为B．光滑绝缘水平面上有一边长为L、质量为m、电阻为R的单匝正方形线框abcd，ad边位于磁场左边界，线框在水平外力作用下垂直边界穿过磁场区．

（1）若线框以速度v匀速进入磁场区，求此过程中b、c两端的电势差U_bc；
（2）在（1）的情况下，示线框移动到完全进入磁场的过程中产生的热量Q和通过导线截面的电量q；
（3）若线框由静止开始以加速度a匀加速穿过磁场，求此过程中外力F随运动时间t的变化关系．

某同学想将一量程为1mA的灵敏电流计G改装为多用电表，他的部分实验步骤如下：

（1）他用如图甲所示的电路测量灵敏电流计G的内阻
①请在乙图中将实物连线补充完整；

②闭合开关S₁后，将单刀双置开关S₂置于位置1，调节滑动变阻器R₁的阻值，使电流表G₀有适当示数I₀：然后保持R₁的阻值不变，将开关S₂置于位置2，调节电阻箱R₂ ，使电流表G₀示数仍为I₀。若此时电阻箱阻值R₂=200Ω，则灵敏电流计G的内阻R_g=Ω。
（2）他将该灵敏电流计G按图丙所示电路改装成量程为3mA、30mA及倍率为“×1”、“×10”的多用电表。若选择电流30mA量程时，应将选择开关S置于(选填“a”或“b”或“c”或“d")，根据题给条件可得电阻R₁=Ω，R₂=Ω。
（3）已知电路中两个电源的电动势均为3V，将选择开关置于a测量某电阻的阻值，若通过灵敏电流计G的电流为0.40mA，则所测电阻阻值为Ω。

某限流器由超导部件和限流电阻并联组成，如图所示.超导部件有一个超导临界电流I_c ，当通过限流器的电流Ⅰ>I_c时将造成超导体失超，即从超导态（可视为电阻为零）转变为正常态（可视为定值纯电阻），以此便可限制电路系统的故障电流.已知超导部件的正常态电阻为R₁=3Ω，超导临界电流I_c=1.2A，限流电阻R₂=6Ω，小灯泡L上标有“6V 6W”，电源电动势E=8V，内阻r=2Ω。原来电路正常工作，现L突然发生短路，则（）

图片_x0020_100012

A . L短路前通过R₁的电流为 $\text{[math]}$ A B . L短路前通过R₂的电流为1A C . L短路后通过R₁的电流为 $\text{[math]}$ A D . L短路后通过R₂的电流为 $\text{[math]}$ A

如图所示，一根长为L，横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）

图片_x0020_100002

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

如图所示，电源电动势E＝10V，内阻r＝0.5Ω，“8V 16W”的灯泡L恰好能正常发光，电动机线圈电阻R₀＝1Ω。求：

图片_x0020_100020

（1）通过小灯泡的电流。
（2）电源的总功率。
（3）电动机的输出功率。

如图所示，是两个电源的路端电压U和电流Ⅰ的关系图线，则下列说法正确的是（）

图片_x0020_100010

A . 当 $\text{[math]}$ 时，电源总功率 $\text{[math]}$ B . 当 $\text{[math]}$ 时，外电阻 $\text{[math]}$ C . 当 $\text{[math]}$ 时，电源输出功率 $\text{[math]}$ D . 当 $\text{[math]}$ 时，电源内部消耗的电功率 $\text{[math]}$

直流电动机在生产、生活中有着广泛的应用。如图所示，一直流电动机M和电灯L并联之后接在直流电源上，电动机内阻r₁＝0.5 Ω，电灯灯丝电阻 R＝9 Ω（阻值认为保持不变），电源电动势 E＝12 V，内阻r₂＝1 Ω，开关S闭合，电动机正常工作时，电压表读数为 9 V。求：

图片_x0020_100023

（1）流过电源的电流；
（2）流过电动机的电流；
（3）电动机对外输出的机械功率。

内阻为r的直流电机在正常工作时，其两端电压U和通过电机的电流I之间满足（）

A . U＜Ir B . U=Ir C . U＞Ir D . 以上都不正确

图（a）所示的电路中，电源电动势为3.0V，内阻不计，R为定值电阻，L₁、L₂为阻值随温度变化的相同小灯泡，它们的伏安特性曲线如图（b）。当开关闭合电路稳定后，理想电流表A的示数为0.2A，则此时（）

图片_x0020_100004 图片_x0020_100005

A . L₁的电阻为7.5Ω B . L₁的电功率为0.25W C . L₂的电阻为7.5Ω D . L₂的电功率为0.25W

如图，一个半径为L的半圆形硬导体AB以速度 $\text{[math]}$ ，在水平U型框架上匀速滑动，匀强磁场的磁感应强度为B，回路中的电阻为 $\text{[math]}$ ，半圆形硬导体AB的电阻为 $\text{[math]}$ ，其余电阻不计，则半圆形导体AB切割磁感线产生感应电动势的大小及AB之间的电势差分别为( )

A . $\text{[math]}$ ， $\text{[math]}$ B . $\text{[math]}$ ， $\text{[math]}$ C . $\text{[math]}$ ， $\text{[math]}$ D . $\text{[math]}$ ， $\text{[math]}$

如图所示，R₁和R₂是同种材料、厚度相同、表面为正方形的导体，但R₁的尺寸比R₂的尺寸大。在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是（）

A . R₁中的电流等于R₂中的电流 B . R₁中的电流小于R₂中的电流 C . R₁中自由电荷定向移动的速率大于R₂中自由电荷定向移动的速率 D . R₁中自由电荷定向移动的速率小于R₂中自由电荷定向移动的速率

下列说法中，正确的是（）

A . 根据 $\text{[math]}$ ，当 $\text{[math]}$ 时，可得出F趋近于无穷大 B . 由 $\text{[math]}$ 可知，电场中某点的电势 $\text{[math]}$ 与试探电荷的电荷量q成反比 C . 由 $\text{[math]}$ 可知，匀强电场中的两点间的距离越大，则两点间的电势差也越大 D . 由 $\text{[math]}$ 可知，通过导体的电流跟导体两端的电压成正比

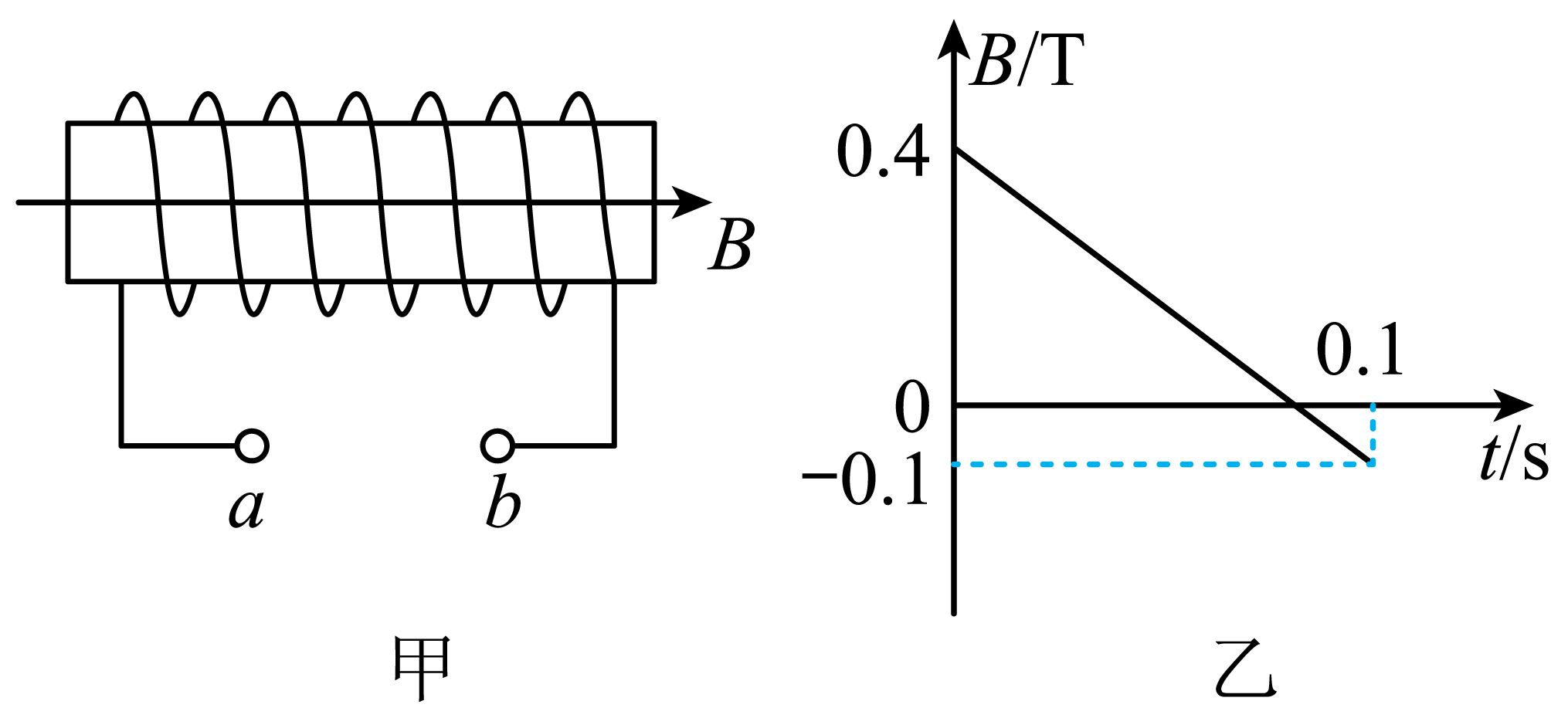

如图甲所示，线圈的匝数 $\text{[math]}$ 匝，横截面积 $\text{[math]}$ 。线圈总电阻 $\text{[math]}$ ，沿线圈轴向有水平方向的磁场，设图示磁场方向为正方向，磁场的磁感应强度随时间按如图乙所示规律变化，在 $\text{[math]}$ 内，下列说法正确的是（）

A . 线圈内磁通量的变化量为 $\text{[math]}$ B . 线圈内磁通量的变化率为 $\text{[math]}$ C . 在a，b间接一个 $\text{[math]}$ 的电阻时，该电阻两端的电压为 $\text{[math]}$ D . 在a，b间接一个 $\text{[math]}$ 的电阻时，该电阻两端的电压为 $\text{[math]}$

标有“6V 6W”和“6V 3W”的灯泡L₁和L₂串联接在某电源上，设灯丝电阻不变，则( )

A . 通过灯L₁、L₂的电流之比为2∶1 B . 灯L₁、L₂的实际功率之比为2∶1 C . 电源电压为12V时，灯L₁、L₂均正常发光 D . 电源电压为9V时，灯L₂正常发光
