3 欧姆定律 知识点题库

三个电阻的阻值之比R₁：R₂：R₃=1：2：5，若将这三个电阻并联，则通过它们的电流之比I₁：I₂：I₃为（   ）

如图所示的电路中，所有电阻都不受温度影响，滑片位于滑动变阻器R₂的中点，电键S闭合时，水平放置的平行板电容器中带电尘埃恰好处于静止状态．现将滑片由中点移动到b端的过程中，设△U₁、△U₂、△U₃分别为三块电压表示数变化量的绝对值，△I为流经电源电流变化量的绝对值，则下列说法正确的是（   ）

如图所示的电路中，电源内阻一定，若调整可变电阻R的阻值，可使电压表V的示数减小△U，电流表A的示数增加△I（电压表与电流表均为理想电表），在这个过程中（   ）

如图甲所示，水平放置的线圈匝数n=200匝，直径d₁=40cm，电阻r=2Ω，线圈与阻值R=6Ω的电阻相连．在线圈的中心有一个直径d₂=20cm的有界匀强磁场，磁感应强度按图乙所示规律变化，规定垂直纸面向里的磁感应强度方向为正方向．试求：

如图所示，当滑线变阻器的滑动触点向上滑动（   ）

如图甲所示为一测量电解液电阻率的玻璃容器，P、Q为电极，设a=2m，b=0.2m，c=0.1m，当里面注满某电解液，且P、Q加上电压后，其U﹣I图象如图乙所示，该电解液每个载流子的电量=1×10^﹣19c，单位体积自由载流子数n=2×10²⁷/m³ ， 当U=10V时，求：

在一根长L=5m，横截面积S=3.5× 10^-4m²的铜质导线两端加2.5×10^-3V电压。已知铜的电阻率ρ=1.75×10^-8Ω·m，则：

如图所示，固定在水平面上间距为 的两条平行光滑金属导轨，垂直于导轨放置的两根金属棒 和 长度也为 、电阻均为 ，两棒与导轨始终接触良好。 两端通过开关 与电阻为 的单匝金属线圈相连，线圈内存在竖直向下均匀增加的磁场，磁通量变化率为常量 。图中虚线右侧有垂直于导轨平面向下的匀强磁场，磁感应强度大小为 。 的质量为 ，金属导轨足够长，电阻忽略不计。

甲、乙、丙、丁四个电阻的伏安特性曲线如图所示，下列说法正确的是（   ）

两电阻R₁、R₂的伏安特性曲线如图所示，可知电阻大小之比R₁:R₂等于(   )

如图所示，R₁=14Ω，R₂=9Ω，当开关处于位置1时，电流表读数I₁=0.2A；当开关处于位置2时，电流表读数I₂=0.3A，求：

下列说法中错误的是(   )

电动势刻画了电源把其它形式的能量转化成电能的本领大小。对于闭合电路，请从能量的角度论述说明“电源的电动势等于外电压与内电压之和”。

如图所示，匀强磁场的磁感应强度B=0.5T，长L=10cm的正方形线圈abcd共100匝，线圈电阻r=1 ，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度 rad/s，外电路电阻R=4 。求：

将四个定值电阻a、b、c、d分别接入电路，测得相应的电流、电压值如图所示，其中阻值最接近的两个电阻是（   ）

如图所示，在匀强磁场中有一足够长的光滑平行金属导轨，与水平面间的夹角θ=30°，间距L=0.5m。上端接有阻值R=0.3Ω的电阻。匀强磁场的磁感应强度大小B=0.4T，磁场方向垂直导轨平面向上，一质量m =0.2kg，电阻r=0.1Ω的导体棒MN，在平行于导轨的外力F作用下，由静止开始向上做匀加速运动，运动过程中导体棒始终与导轨垂直，且接触良好，当棒的位移d=9m时，电阻R上消耗的功率为P=2.7W。其它电阻不计，g取10m/s²。求：

阻值较大的电阻R₁和R₂串联后，接入电压U恒定的电路，如图所示，现用同一非理想电压表依次测量R₁、R₂的电压，测量值分别为U₁和U₂ ， 则（   ）

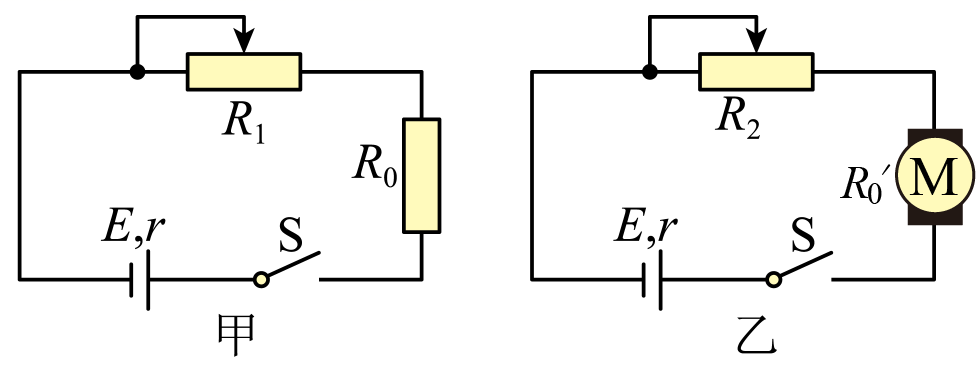

如图所示，电源电动势E=12V，内阻r=3Ω，甲图中R₀=1Ω，乙图中额定输出功率P₀=2W的直流电动机绕阻R₀′=1Ω。当调节滑动变阻器R₁时，可使甲电路输出功率最大；调节R₂时可使乙电路输出功率最大，且此时电动机刚好正常工作。则（   ）

如图所示为某同学用电流表和电压表测量电阻的部分实验电路图。在某次测量中，电压表的示数为9.0V，电流表的示数为0.30A，根据测量数据可计算出电阻R=Ω。由于电压表内阻的影响，实验中电阻的测量值（选填“大于”或“小于”）它的真实值。

如图甲所示，菱形导电线框的区域内存在匀强磁场，开始时磁场方向垂直于面向里。若磁场的磁感应强度B按照图乙所示规律变化，则线框中的感应电流（取逆时针方向为正方向）随时间t的变化图象是（   ）
