第二章恒定电流知识点题库

如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I。图线上点A的坐标为（U₁ ， I₁），过点A的切线与纵轴交点的纵坐标为I₂。小灯泡两端电压为U₁时，电阻等于( )

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

NTC热敏电阻器即负温度系数热敏电阻器，也就是指阻值随温度的升高而减小的电阻。负温度系数的热敏电阻R ₂接入如图所示电路中，R₁为定值电阻， L为小灯泡，当温度降低时（不考虑灯泡和定值电阻阻值随温度变化）（）

A . 小灯泡变亮 B . 小灯泡变暗 C . R ₁两端的电压增大 D . 电流表的示数增大

如图所示是一位同学设计的防盗门报警器的简化电路示意图．门打开时，红外光敏电阻R₃受到红外线照射，电阻减小；门关闭会遮蔽红外线源(红外线源没有画出)．经实际试验，灯的亮灭能反映门的开、关状态．门打开时两灯的发光情况以及R₂两端电压U_R₂与门关闭时相比( )

A . 红灯亮，U_R₂变大 B . 绿灯亮，U_R₂变大 C . 绿灯亮，U_R₂变小 D . 红灯亮，U_R₂变小

如图所示的电路中，电源的电动势E和内阻r恒定不变，现将滑动变阻器的滑片向b端滑动，则（）

A . 电灯L更亮，安培表的示数减小 B . 电灯L更亮，安培表的示数增大 C . 电灯L变暗，安培表的示数减小 D . 电灯L变暗，安培表的示数增大

如图所示，电源电动势E=40V，R=24Ω，M为一线圈电阻r _M=0.4Ω的电动机．当开关S断开时，理想电流表的示数为I₁=1.6A；当开关S闭合时，电流表的示数为I₂=4.0A．求

（1）电源内阻r；
（2）开关S闭合时，流过电阻R的电流；
（3）开关S闭合时，电动机的输出功率．

利用图（a）所示的电路研究路端电压随电源内阻变化的规律，实验所用电源的内阻可以在0.1Ω～1.2Ω之间连续变化，电动势E=1.5V保持不变．

（1）
改变内阻r，测出路端电压U与相应的电流I，由计算机拟合得出如图（b）的图线．则电路中的定值电阻R=Ω，实验过程中路端电压U和内阻r的关系是U=．
（2）
现有L₁“3V，3W”和L₂“1.5V，0.75W”两个灯泡，上述实验中的电源4个，以及3Ω的定值电阻若干．请选择合适的定值电阻个数，设计一个方案，在图（c）中的方框内画出电路图，标出定值电阻的阻值，要求两个灯泡都正常工作且电路消耗的总功率最小．
在你设计的方案中，4个电源的总内阻应调节为r_总=Ω．

在如图所示的电路中，R₁、R₂、R₃和R₄皆为定值电阻，R₅为可变电阻，电源的电动势为E，内阻为r．设电流表A的读数为I，电压表V的读数为U．当R₅的滑动触点向图中a端移动时（　　）

A . I变大，U变小 B . I变大，U变大 C . I变小，U变大 D . I变小，U变小

如图所示，由电源、小灯泡、电阻丝、开关组成的电路中，当闭合开关S后，小灯泡正常发光，若用酒精灯加热电阻丝时，发现小灯泡亮度变化是，发生这一现象的主要原因是。

一根粗细均匀，阻值为 $\text{[math]}$ 的电阻丝，在温度不变的情况下，先将它等分成四段，每段电阻为 $\text{[math]}$ ；再将这四段电阻丝并联，并联后总电阻为 $\text{[math]}$ 则 $\text{[math]}$ 与 $\text{[math]}$ 的大小依次为 $\text{[math]}$ $\text{[math]}$

A . $\text{[math]}$ ， $\text{[math]}$ B . $\text{[math]}$ ， $\text{[math]}$ C . $\text{[math]}$ ， $\text{[math]}$ D . $\text{[math]}$ ， $\text{[math]}$

某实验小组用如下器材来测量电流表的内阻。

A．待测电流表（量程10mA，内阻约100Ω）

B．电压表（量程3V，内阻约几千欧）

C．电池组（电动势约3V，内阻约为0.5Ω）

D．滑动变阻器R₀（最大阻值为20Ω）

E．变阻箱R（0﹣9999Ω）

F．开关和导线若干

（1）图甲是某同学设计的电路，大家讨论认为此电路不可行，你认为原因是____；

A . R₀阻值较小 B . 电压表存在内阻 C . 电压表无法准确读数 D . 电源有内阻
（2）同学们改用图乙电路进行测量，设电阻箱的阻值R，电流表的示数为I，为了根据图象求得电流表的内阻，应该作图线（选填“ $\text{[math]}$ ”、“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）；
（3）根据选择的坐标轴和下表的数据，在图丙中标上合适的标度并作出相应图象。
R/kΩ
0.75
0.60
0.50
0.40
0.30
0.25
I/mA
3.53
4.30
5.00
6.00
7.50
8.57
$\text{[math]}$ /kΩ^-1
1.33
1.67
2.00
2.50
3.33
4.00
$\text{[math]}$ /mA^-1
0.28
0.23
0.20
0.17
0.13
0.12
（4）根据所画出的图象，求得电源的电动势E= V，电流表内阻R_A= Ω（结果均保留三位有效数字）。

如图所示，某学校有一台应急备用发电设备，内阻不计 $\text{[math]}$ 升压变压器匝数比为 $\text{[math]}$ ： $\text{[math]}$ ：4，降压变压器的匝数比为 $\text{[math]}$ ： $\text{[math]}$ ：1，输电线总电阻为 $\text{[math]}$ ，其他导线电阻可忽略不计 $\text{[math]}$ 全校有22间教室，每间教室安装“220V 40W”的电灯6盏，要求所有的电灯都正常发光，求：

（1）输电线上的电流是多大
（2）升压变压器的输入电压多大．

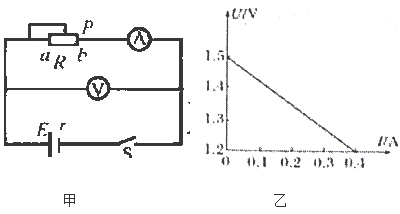

测定电源的电动势和内电阻的实验电路和U—I图象如图所示

（1）现备有以下器材：

A . 干电池1 个 B . 滑动变阻器（0〜50Ω） C . 电压表（0〜3V） D . 电压表（0〜15V） E . 电流表（0〜0.6A）
（2）如图乙是根据实验数据画出的U—I图象.由此可知这个干电池的电动势E=V，内电阻r=Ω（保留两位有效数字）

如图甲所示，两相互平行的光滑金属导轨水平放置，导轨间距L＝0.5 m，左端接有电阻R＝3 Ω，竖直向下的磁场磁感应强度大小随坐标x的变化关系如图乙所示。开始导体棒CD静止在导轨上的x＝0处，现给导体棒一水平向右的拉力，使导体棒1 m/s²的加速度沿x轴匀加速运动，已知导体棒质量为2 kg，电阻为2 Ω，导体棒与导轨接触良好，其余电阻不计，求：

（1）拉力随时间变化的关系式；
（2）当导体棒运动到x＝4.5 m处时撤掉拉力，此时导体棒两端的电压，此后电阻R上产生的热量。

（1）在练习使用多用电表实验中，下面使用多用电表测量电阻的操作中正确的是________（黑表笔插在“－”插孔，红表笔插在“＋”插孔）。

A . 欧姆调零时的短接 B . 测二极管的正向电阻 C . 测电阻R₁的电阻 D . 测卡口式白炽灯的灯丝电阻 E . 测二极管的正向电阻

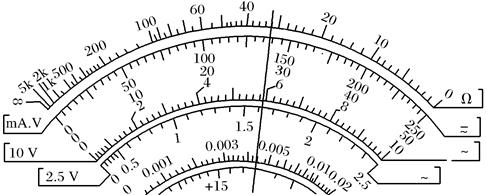

（2）某同学尝试利用多用电表近似测量一节干电池的电动势。将选择开关旋到挡（填“直流电压2.5 V”或“交流电压2.5 V”），红表笔接电池（填“正极”或“负极”），直接测量电池路端电压。如图所示，示数为 V。

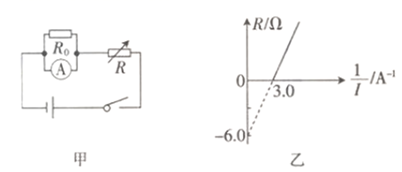

某同学利用图甲所示电路测量一电源的电动势和内阻。实验室提供的器材有：

a．电流表A（量程为100mA，内阻为30Ω）

b．定值电阻R₀（阻值为6Ω）

c．电阻箱R（最大阻值为99.9Ω）

d．开关和若干导线

该同学正确操作后，记录了若干组电阻箱的阻值R和电流表A的示数I ，根据这些数据画出R— $\text{[math]}$ 图象如图乙所示。该电源的电动势E=V、内阻r=Ω。（结果均保留两位有效数字）

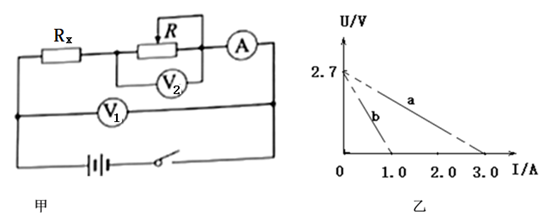

某研究性学习小组设计如图甲所示的电路来测定电源的电动势E、内阻r及待测电阻R_x的阻值，通过改变滑动变阻器的阻值，记录多组电压表V₁、V₂及电流表A的读数，并描点作图得到如图乙所示的a、b两条U-I图线。

（1）由电压表V₁与电流表A的示数描绘的U-I图线是图乙中的(选填“a”或“b”)
（2）由图乙可得，电源电动势E=V，内阻r=Ω，待测电阻R_x=Ω。(结果保留两位有效数字)
（3）在滑动变阻器触头滑动的过程中，电压表V₁、V₂读数变化量分别用 $\text{[math]}$ 、 $\text{[math]}$ 表示电源内阻为r，定值电阻日R_x ，则 $\text{[math]}$ =(用题中物理量符号表示)

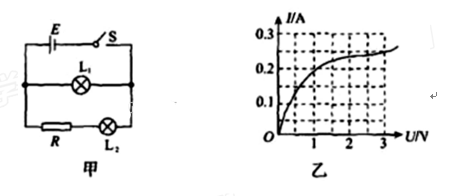

在如图甲所示的电路中，电源电动势为3V，内阻不计，L₁、L₂是相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，R为定值电阻，阻值为10Ω．当开关S闭合后

图片_x0020_1362296822

A . L₁的电阻为1.2Ω B . L₁消耗的电功率为0.75W C . L₂的电阻为5Ω D . L₂消耗的电功率为0.1W

某同学在做多用电表测电阻的实验中：

（1）测量某电阻时，用×10Ω档时，发现指针偏转角度过大，他应该换用档（填×1Ω档或×100Ω档），换档后，在测量前要先。
（2）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。

若用A档测量，指针偏转如D，则读数是；

若用B档测量，指针偏转如D，则读数是；

若用C档测量，指针偏转如D，则读数是。
（3）有一种新型的材料，电阻率约为10^-1~1Ω·m。为了准确测定它的电阻率，某同学截取了一段用该种材料制成的导线，用游标卡尺（游标为20分度）测量它的长度，用螺旋测微器测量它的直径，如图所示。请读出导线的长度测量值L= mm，直径测量值d= mm。

如图所示，一根长为L、横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m、电荷量为e。在棒两端加上大小为U的恒定的电压时，电子运动的速率为（　　）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

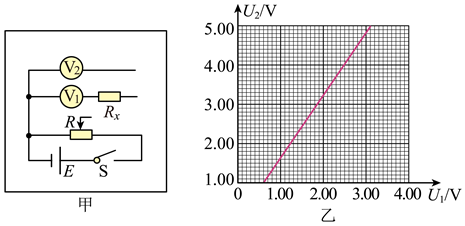

某同学要测量阻值约为 $\text{[math]}$ 的电阻 $\text{[math]}$ ，实验室有下列器材：

电压表V₁（量程为 $\text{[math]}$ ，内阻 $\text{[math]}$ ）；

电压表V₂（量程为 $\text{[math]}$ ，内阻 $\text{[math]}$ ）；

滑动变阻器R（最大阻值为 $\text{[math]}$ ）；

电源E（电动势为6V，内阻很小，可忽略不计）；

开关和导线若干

（1）请用笔画线代替导线，将图甲中的实验电路补充完整。
（2）调节滑动变阻器，读取多组电压表V₁、V₂的示数 $\text{[math]}$ 、 $\text{[math]}$ ，以 $\text{[math]}$ 为纵坐标、 $\text{[math]}$ 为横坐标，在坐标纸上作出 $\text{[math]}$ 的关系图像，如图乙所示。当电压表V₁的示数为3V时，通过电阻 $\text{[math]}$ 的电流大小为A。（采用科学记数法，结果保留三位有效数字）
（3）依据图像数据可以得出 $\text{[math]}$ 的阻值为Ω。（采用科学记数法，结果保留三位有效数字）
（4）若电压表 $\text{[math]}$ 的实际电阻大于3kΩ，则电阻 $\text{[math]}$ 的测量值（选填“大于”、“小于”或“等于”）真实值。

R/kΩ	0.75	0.60	0.50	0.40	0.30	0.25
I/mA	3.53	4.30	5.00	6.00	7.50	8.57
$\text{[math]}$ /kΩ^-1	1.33	1.67	2.00	2.50	3.33	4.00
$\text{[math]}$ /mA^-1	0.28	0.23	0.20	0.17	0.13	0.12
