第二章恒定电流知识点题库

某同学用多用电表按如图所示电路进行了正确的测量。闭合开关S后，多用电表直接测出的是（）

A . 灯泡L的电功率 B . 灯泡L的电阻 C . 通过灯泡L的电流 D . 灯泡L两端的电压

如图所示为“研究电磁感应现象”的实验装置．

（1）将图中所缺的导线补接完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，以下操作中可能出现的情况是：
A．将A线圈迅速插入B线圈时，灵敏电流计指针将向（填“左”或“右”）偏一下；
B．A线圈插入B线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将向（填“左”或“右”）偏一下．

阻值均为R的四个电阻、电容为C的电容器及电动势为E的电源（不计内阻）连接成如图所示的电路．开关K闭合且电路稳定时，以下说法正确的是（）

A . 电容器两板间电压为 $\text{[math]}$ B . 电容器极板上的电荷量为 $\text{[math]}$ C . 减小电容器两极板正对面积，极板上的电荷量减小 D . 减小电容器两极板间的距离，稳定后两板间电压比原来的更小

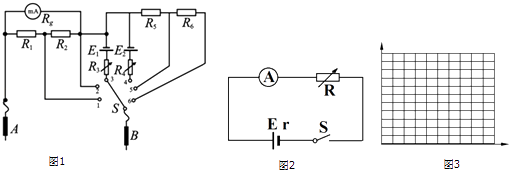

某同学要测量一电池的电动势和内阻，实验器材有一个电阻箱、一个开关、导线若干和一个自行设计的多用电表．该多用电表的内部结构原理如图1所示，其电流表的量程分别为100mA和1A．

（1）该同学先将选择开关S接“5”，用这个多用电表粗测电池的电动势，则他应该用B表笔连接电池的极（填“正”或“负”）．
（2）接下来该同学使用多用电表的电流档（内阻不计），采用如图2所示的电路进行实验，并得到了表格中数据：
实验次数
1
2
3
4
5
R/Ω
2
4
6
8
10
I/A
0.83
0.46
0.31
0.24
0.19
（1/I）A^﹣1
1.20
2.19
3.20
4.21
5.20
（1/R）Ω^﹣1
0.50
0.25
0.17
0.13
0.10
根据表格中数据可知，该同学实验时，多用电表的档位选择开关应接（填“1”或“2”）
（3）根据表中提供的实验数据，若利用图象确定电池的电动势和内阻，则应作图象．

A . I﹣R B . $\text{[math]}$ ﹣R C . I﹣ $\text{[math]}$ D . $\text{[math]}$
（4）根据这些实验数据，在图3坐标纸上做出适当的图线，由做出的图线可知，该电池的电动势是 V，内电阻为Ω．

物理兴趣小组的同学们从实验室找到一个废旧的多用电表，于是拆开进行研究．

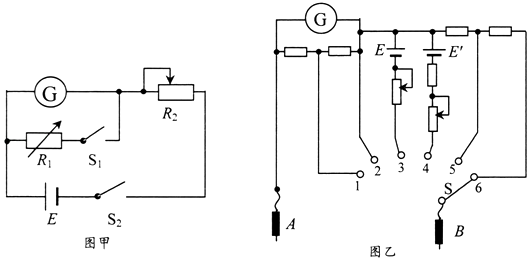

（1）同学们按图甲所示的电路、用半偏法测定电流计G的内阻r_g ．已知电流计G的量程为200μA．实验室除了提供开关、导线外，还有以下器材，电位器（一种可变电阻，与滑动变阻器相当）R₂应选用（选填“C”或“D”）．

A . 电源（电动势6V） B . 电阻箱R₁（0～999.9Ω） C . 电位器（0～5kΩ） D . 电位器（0～50kΩ）
（2）同学们测电流计G的内阻步骤如下，请完成实验步骤中的填空．
①对照电路图连接电路，检查无误后，将R₂的阻值调至最大；
②闭合S₂ ，调节R₂的阻值，使电流计指针偏转到满刻度；
③闭合S₁ ，保持R₂的阻值不变，调节R₁的阻值，使电流计指针偏转到满刻度的一半；
④读出R₁的阻值为280.0Ω，则被测电流计G的内阻r_g的测量值为Ω，该测量值实际值（选填“略大于”、“略小于”或“等于”）．
（3）
图乙是该多用电表的简化电路图，根据要求回答下列问题：
①图中A是表笔（填“红”或“黑”）；
②开关S调到和位置上测量的是电阻．测量电流时，开关S调到位置的量程比较大．（填写图乙中相应位置的数字代号）．

现有一特殊的电池，其电动势E约为9V，内阻r在35～55Ω范围，最大允许电流为50mA．为测定这个电池的电动势和内阻，某同学利用如图甲的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0～9999Ω；R₀是定值电阻．

（1）实验室备有的定值电阻R₀有以下几种规格：
A.10Ω，2.5W B.50Ω，1.0W C.150Ω，1.0W D.1500Ω，5.0W
本实验应选用，其作用是．
（2）该同学接入符合要求的R₀后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，作出了如图乙的图线．则根据该同学所作的图线可知图象的横坐标与纵坐标的比值表示．
（3）根据乙图所作出的图象求得该电池的电动势E为V，内电阻r为Ω．

如图（甲）所示，平行光滑金属导轨水平放置，两轨相距 $\text{[math]}$ m，导轨一端与阻值 $\text{[math]}$ Ω的电阻相连，导轨电阻不计．导轨 $\text{[math]}$ 一侧存在沿x方向均匀增大的恒定磁场，其方向垂直导轨平面向下，磁感应强度B随位置x变化如图（乙）所示．一根电阻不计的金属棒垂直置于导轨上，棒在外力作用下从 $\text{[math]}$ 处以初速度 $\text{[math]}$ m/s沿导轨向右变速运动．已知金属棒在运动过程中受到的安培力大小不变．

（1）画出金属棒上的感应电流方向，并计算其受到的安培力大小 $\text{[math]}$ ；
（2）金属棒在 $\text{[math]}$ m处的速度大小；
（3）金属棒从 $\text{[math]}$ 运动到 $\text{[math]}$ m过程中，电阻R上产生的热量Q大小；
（4）金属棒从 $\text{[math]}$ 运动到 $\text{[math]}$ m过程中，流过金属棒的电量q大小．

如图所示，两根平行光滑金属导轨 MN 和 PQ 放置在水平面内，其间距 L=0.4m，磁感应强度 B=0.5T 的匀强磁场垂直轨道平面向下，两导轨之间连接的电阻 R=4.8Ω，在导轨上有一金属棒 ab，其电阻 r=0.2Ω，金属棒与导轨垂直且接触良好，如图所示，在 ab 棒上施加水平拉力使其以速度 v=0.5m/s 向右匀速运动，设金属导轨足够长。求：

（1）金属棒 ab 产生的感应电动势；
（2）通过电阻 R 的电流大小和方向；
（3）水平拉力的大小 F

在“用DIS测电源的电动势和内阻”的实验，图（a）为实验电路图，定值电阻R₀=1Ω，R为滑动变阻器，图（b）为实验的实物连接图。

（1）请用笔画线代替导线，按图（a）的连接完成该实物连接图。
（2） A组同学实验测得的路端电压U相应电流I的拟合曲线如图（c）所示，由此得到电源内电阻为Ω；当电压传感器的示数为1.6V时电源的输出功率为W。
（3）根据图（c）中实验测得的数据，可以推测实验中选用滑动变阻器的型号较合理的是（）
（A）0~5Ω （B）0~20Ω

（C）0~50Ω （D）0~200Ω
（4） B组同学也利用A组用的同一套器材完成此实验，误把图（a）中电压传感器在d点的接线接在c点，测得数据也在同一坐标中作出U-I图像，其他操作、读数等都准确无误。则B组画出的图线与纵轴的交点相应的电压值、图线的斜率大小和A组相比，分别和。（选填：偏大、相同、偏小或无法确定）
（5）根据实验测得的I、U 数据，若令y=IU ， x=I ，则由计算机拟合得出的y-x 图线应是图中的（选填“a”、“b”或“c”），其余两条图线分别是令y=IE和y=I²r得出的。根据前面测量得到的电源电动势和内阻的值，推测图中A点的x、y坐标分别为A、W（保留2位有效数字）。能否将电路长时间置于A点对应的工作状态，简述原因。

将一内阻是2kΩ电压表的量程由0～3V扩大到0-15V，需要给它（）

A . 串联 $\text{[math]}$ 电阻 B . 并联 $\text{[math]}$ 电阻 C . 并联 $\text{[math]}$ 电阻 D . 串联 $\text{[math]}$ 电阻

某学习小组用伏安法测量一未知电阻R_x的阻值，给定器材及规格为：

电流表A（量程为0～5mA．内阻约为10Ω）；

电压表V (量程为0～3V．内阻约为3kΩ)；

最大阻值约为10Ω的滑动变阻器；

电源E(电动势约3V)；

开关S、导线若干。

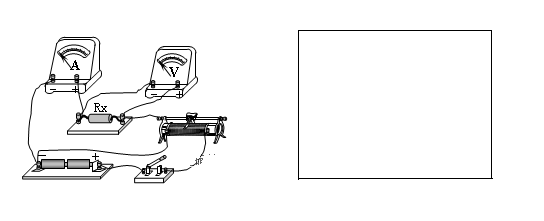

（1）由于不知道未知电阻的阻值范围，先采用如图电路试测，读得电压表示数大约为2.0V．电流表示数大约为4.0mA，则未知电阻阻值R_x大约为Ω；
（2）经分析，该电路测量误差较大，需要作改进。请在方框内画出改进后的测量原理图；
（3）用改进后的电路进行测量，其测量值（填“等于”、“小于”、“大于”）真实值。

该同学想用伏安法更精确地测量其电阻R（约170Ω），现有的器材及其代号和规格如下：

待测圆柱体电阻R

电流表 $\text{[math]}$ （量程0~4mA内阻约50Ω）

电流表 $\text{[math]}$ （量程0~10mA，内阻约30Ω）：

电压表 $\text{[math]}$ （量程0~3V.内阻约10kΩ）

电压表 $\text{[math]}$ （量程0~15V，内阻约25kΩ）

直流电源E（电动势4V.内阻不计）

滑动变阻器 $\text{[math]}$ （阻值范围0~15Ω，允许通过的最大电流2.0A）

滑动变阻器 $\text{[math]}$ （阻值范围0~2kΩ，允许通过的最大电流0.5A），开关S，导线若干，为使实验误差较小，要求测得多组数据进行分析，请在框中画出测量的电路图，并标明所用器材的代号.

如图所示，系留无人机是利用地面直流电源通过电缆供电的无人机，旋翼由电动机带动。现有质量为 $\text{[math]}$ 、额定功率为 $\text{[math]}$ 的系留无人机从地面起飞沿竖直方向上升，经过 $\text{[math]}$ 到达 $\text{[math]}$ 高处后悬停并进行工作。已知直流电源供电电压为 $\text{[math]}$ ，若不计电缆的质量和电阻，忽略电缆对无人机的拉力，则（）

A . 空气对无人机的作用力始终大于或等于 $\text{[math]}$ B . 直流电源对无人机供电的额定电流为 $\text{[math]}$ C . 无人机上升过程中消耗的平均功率为 $\text{[math]}$ D . 无人机上升及悬停时均有部分功率用于对空气做功

如图所示电路中电源电动势为E,内阻为r,开关s闭合后，平行金属板中的带电液滴处于静止状态，电流表和电压表均为理想电表，当滑动变阻器滑片P向b端滑动过程中，下列说法正确的是( )

图片_x0020_37842649

A . R₃的功率变大 B . 电压表、电流表示数都变大 C . 减小平行板间距则液滴一定向下移动 D . 电容器C所带电量减少，液滴向下加速运动

在如图所示的电路中，电容器的电容为 $\text{[math]}$ ，两极板间有一静止的带电液滴。现将滑动变阻器 $\text{[math]}$ 的滑片稍向上移动一些，电压表示数变化量的绝对值为 $\text{[math]}$ ，电容器电量变化量的绝对值为 $\text{[math]}$ 。下列说法正确的是（）

图片_x0020_100013

A . $\text{[math]}$ 一定大于 $\text{[math]}$ B . 灯泡 $\text{[math]}$ 一定变亮 C . 电源输出功率一定减小 D . 带电液滴向上运动

如图所示，电源的电动势为 $\text{[math]}$ ，外电路的电阻 $\text{[math]}$ ，电动机绕组的电阻 $\text{[math]}$ ，开关 $\text{[math]}$ 始终闭合，当开关 $\text{[math]}$ 断开时，电阻 $\text{[math]}$ 电功率为10W。当开关 $\text{[math]}$ 闭合时，电阻 $\text{[math]}$ 的功率为 $\text{[math]}$ 。求：

图片_x0020_100022

（1）电源的内阻；
（2）当开关 $\text{[math]}$ 闭合时，流过电源的电流和电动机的输出功率。

如图所示的电路中，R为电阻箱，V为理想电压表，当电阻箱读数为R₁=2Ω时，电压读数为U₁=4V；当电阻箱读数为R₂=5Ω时，电压表读数为U₂=5V，求：

图片_x0020_1251360533

（1）电源的电动势E和内阻r；
（2）当电阻箱R读数为多少时，电源的输出功率最大？最值P_m为多少？

有一个长方体金属电阻，材料密度均匀，边长分别为 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ ，且 $\text{[math]}$ ，电流沿图中箭头所示方向流过该金属电阻，其中电阻阻值最小的是（）

A .

B .

C .

D .

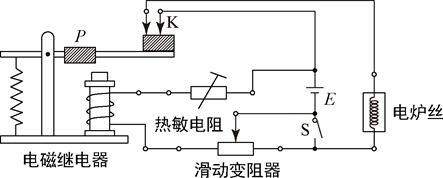

温控电路常用于恒温箱、自动孵化器等，如图所示为一温控电路的工作原理图，主要由电磁继电器、热敏电阻、滑动变阻器、电源、电炉丝、开关组成，其中 $\text{[math]}$ 为衔铁， $\text{[math]}$ 为金属触点，闭合开关 $\text{[math]}$ 后，当温度低于 $\text{[math]}$ 时，电炉丝自动通电供热，当温度超过 $\text{[math]}$ 时，又可以自动断电．则下列说法中正确的是（　　）

图片_x0020_1545258062

A . 该热敏电阻的阻值随温度的升高而增大 B . 该热敏电阻的阻值随温度的升高而减小 C . 要使 $\text{[math]}$ 升高，可将滑动变阻器滑片向右移动 D . 要使 $\text{[math]}$ 升高，可将滑动变阻器滑片向左移动

伏安法测定一个阻值约12Ω的电阻，实验室提供直流电压表内阻约为3kΩ，直流电流表内阻约为1 Ω，实验中应采用电流表（）

A . 外接法，测量值偏大 B . 内接法，测量值偏大 C . 外接法，测量值偏小 D . 内接法，测量值偏小

实验次数	1	2	3	4	5
R/Ω	2	4	6	8	10
I/A	0.83	0.46	0.31	0.24	0.19
（1/I）A^﹣1	1.20	2.19	3.20	4.21	5.20
（1/R）Ω^﹣1	0.50	0.25	0.17	0.13	0.10
