第二章恒定电流知识点题库

某电阻额定电压为3V（阻值大约为10Ω）．为测量其阻值，实验室提供了下列可选用的器材：

A．电流表A₁（量程300mA，内阻约1Ω）

B．电流表A₂（量程0.6A，内阻约0.3Ω）

C．电压表V₁（量程3.0V，内阻约3kΩ）

D．电压表V₂（量程5.0V，内阻约5kΩ）

E．滑动变阻器R₁（最大阻值为10Ω）

F．滑动变阻器R₂（最大阻值为500Ω）

G．电源E（电动势4V，内阻可忽略）

H．开关、导线若干

（1）为了尽可能提高测量准确度，应选择的器材为（只需填器材前面的字母即可）：电流表．电压表．滑动变阻器．
（2）应采用的电路图为下列图中的．

许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是0.6V，短路电流是30mA，则这块电池板的内电阻是（）

A . 60Ω B . 40Ω C . 20Ω D . 10Ω

如图，是为汽车发动机的冷却风扇设计的一个控制电路．当温度升高，热敏电阻的阻值变小．设计要求是：点火开关闭合且温度过高时，继电器通电，右侧磁性开关合上，冷却风扇M工作．则（）

A . 虚线框内接入的门电路是“或”门，要使冷却风扇容易起动，则应增大可变电阻R₁ B . 虚线框内接入的门电路是“或”门，要使冷却风扇容易起动，则应减小可变电阻R₁ C . 虚线框内接入的门电路是“与”门，要使冷却风扇容易起动，则应增大可变电阻R₁ D . 虚线框内接入的门电路是“与”门，要使冷却风扇容易起动，则应减小可变电阻R₁

两金属棒和三根电阻丝如图连接，虚线框内存在均匀变化的匀强磁场，三根电阻丝的电阻大小之比R₁：R₂：R₃=3：2：1，金属棒电阻不计．当S₁、S₂闭合，S₃断开时，闭合的回路中感应电流为I，当S₂、S₃闭合，S₁断开时，闭合的回路中感应电流为5I，当S₁、S₃闭合，S₂断开时，闭合的回路中感应电流是（）

A . 0 B . 3I C . 5I D . 7I

用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量．

①旋动部件，使指针对准电流的“0”刻线．

②将K旋转到电阻挡“×100”的位置．

③将插入“+”、“﹣”插孔的表笔短接，旋动部件，使指针对准电阻的（填“0”刻线或“∞刻线”）．

④将两表笔分别与待测电阻相接，发现指针偏转角度过大．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量．

A．将K旋转到电阻挡“×1k”的位置

B．将K旋转到电阻挡“×10”的位置

C．将两表笔的金属部分分别与被测电阻的两根引线相接

D．将两表笔短接，旋动合适部件，对电表进行校准．

如图所示，厚薄均匀的矩形金属薄片边长ab=2bc，当将A与B接入电压为U（V）的电路中时，电流为I；若将C与D接入电压为U（V）的电路中，则电流为．

如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角α=37°，整个金属导轨处在磁感应强度B=1T、方向垂直于水平面向上的竖直匀强磁场中．金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源．现把一个质量m=0.040kg的导体棒ab放在金属导轨上，导体棒处于静止状态．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R₀=2.5Ω，金属导轨电阻不计，g取10m/s² ．已知sin 37°=0.60，cos 37°=0.80，求：

（1）通过导体棒的电流；
（2）导体棒受到的安培力大小；
（3）导体棒受到的摩擦力．

如图是一个多用电表的简化电路图 $\text{[math]}$ 为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或 $\text{[math]}$ 下列说法正确的是 $\text{[math]}$ 　　 $\text{[math]}$

A . 当开关S分别接1或2时，测量的是电流，其中S接2时量程较小 B . 当开关S分别接3或4时，测量的是电阻，其中A是黑表笔 C . 当开关S分别接5或6时，测量的是电压，其中B是红表笔 D . 当开关S分别接5和6时，测量的是电压，其中S接6时量程较大

有一随身听，电池给其供电的电流是8mA，其意义说明( )

A . 1 min电池供给1 C的电荷量 B . 1 000 s电池供给8 C的电荷量 C . 1 s电池供给8 C的电荷量 D . 1 min电池供给8 C的电荷量

在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是( )

图片_x0020_2104067106

A . 灯泡L变亮 B . 电流表读数变小，电压表读数变大 C . 电源的输出功率变小 D . 电容器C上电荷量减少

如图所示的电路中，电源的电动势E和内电阻r恒定不变，闭合开关后电灯恰能正常发光，当变阻器的滑片P向右端滑动时，则（）

图片_x0020_100005

A . 电灯变亮，电流表的示数增大 B . 电灯变亮，电压表的示数变小 C . 电灯变暗，电流表的示数变小 D . 电灯变暗，电压表的示数增大

如图所示，电源电动势为12V，内阻为1 $\text{[math]}$ ，电阻R₁为1 $\text{[math]}$ ，R₂为6 $\text{[math]}$ 。开关闭合后，电动机恰好正常工作。已知电动机额定电压U为6V，线圈电阻R_M为0.5 $\text{[math]}$ ，问：电动机正常工作时产生的机械功率是多大？

图片_x0020_2011935926

工人在锻压机、冲床、钻床等机器上劳动时，稍有不慎就会把手压在里面，造成工伤事故，工厂中大都是利用光电控制设备来避免事故发生的。如图所示为光控继电器的示意图，它由电源、光电二极管（当有光照射时，二极管导通，没有光照时，二极管截止）、放大器、电磁继电器等几部分组成。这样，当工人不慎将手伸入危险区域时，由于遮住了光线，光控继电器衔铁立即带动开关，使机床停止工作，避免事故发生。请简述光控继电器的原理。

图片_x0020_853883693

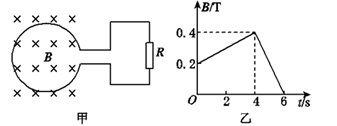

如图甲所示，一个圆形线圈的匝数n=1000匝，线圈面积S=200cm² ，线圈的电阻r=1Ω，线圈外接一个阻值R=4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化的规律如图乙所示，求：

图片_x0020_297351550

（1）前4s内的感应电动势的大小以及通过R的电流方向；
（2） t=5s时，电阻R两端的电压U。

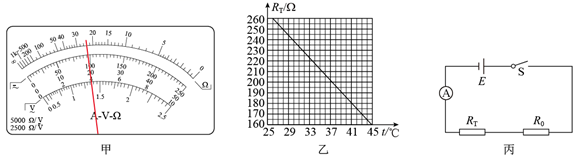

热敏电阻的阻值会随温度的变化而变化。学校科技小组欲利用热敏电阻制作一个体温计：

（1）先用多用电表的欧姆挡粗测热敏电阻的阻值。选择开关打到“ $\text{[math]}$ ”挡，按正确步骤操作，测量热敏电阻的阻值，示数如图甲中虚线所示，为了较准确测量，应将选择开关打到（选填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”挡，进行，再测量热敏电阻的阻值，示数如图甲中实线所示，则热敏电阻的阻值为 $\text{[math]}$ ；
（2）用伏安法测量热敏电阻在不同温度下的阻值，若提供的电压表的内阻约为 $\text{[math]}$ ，电流表的内阻约为 $\text{[math]}$ ，则应选用电流表（选填“内接法”或“外接法”）测量热敏电阻的阻值。根据测得的热敏电阻在不同温度下的阻值，用描点法得到热敏电阻的阻值R_T与温度t的关系图像如图乙所示。
（3）将热敏电阻R_T与电源（电动势E为1.5V，内阻不计）、电流表A（量程为9mA，内阻为4Ω）、保护电阻R₀、开关S连成图丙所示电路，用热敏电阻R_T做测温探头，把电流表的表盘刻度改为相应的温度刻度，就得到了一个简单的“热敏电阻体温计”。若要求电流表指针满偏的位置标为45℃，则电阻R₀=Ω，电流表6mA处应标为℃。（结果均保留两位有效数字）

指针式多用电表是实验室中常用的测量仪器。根据对多用电表的认识，请回答下列问题：

（1）欧姆表的内部电路如图所示，已知电流表的满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，电源的电动势为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，滑动变阻器记为 $\text{[math]}$ 。下列说法正确的是（______）

A . 使用欧姆表测电阻前，将红、黑表笔短接，进行欧姆调零，此时滑动变阻器被接入部分的阻值为 $\text{[math]}$ B . 欧姆表表盘的最左端为欧姆“0”刻度 C . 欧姆表表盘的刻度是均匀的
（2）某同学用“ $\text{[math]}$ ”挡位测量一电阻，发现指针偏转角度过小。为了减小测量误差，他再次进行测量前应该进行的操作是___________（从下列选项中挑出合理的步骤并按操作顺序排列）；

A . 将红表笔和黑表笔接触 B . 把选择开关旋转到“ $\text{[math]}$ ”位置 C . 把选择开关旋转到“ $\text{[math]}$ ”位置 D . 调节欧姆调零旋钮使表针指向欧姆零点
（3）下图所示是简化的多用电表的电路图，转换开关S与不同接点连接，就组成不同的电表，当S与6连接时，多用电表为较（填“大”、“小”）量程的电压表；当S与3、4连接时，多用电表为（填“电流表”、“电压表”或“欧姆表”）； $\text{[math]}$ 表笔为（填“红表笔”、“黑表笔”）。

如图所示，图线甲、乙分别为电源和某金属导体的U－I图像，当该导体直接与该电源相连时，电路消耗的总功率是（）

A . 40W B . 60W C . 80W D . 100W

如图所示，有三个电阻，已知R₁：R₂：R₃=1：3：6，则电路工作时，电压U_l：U₂为（）

A . 1：6 B . 1：9 C . 1：3 D . 1：2

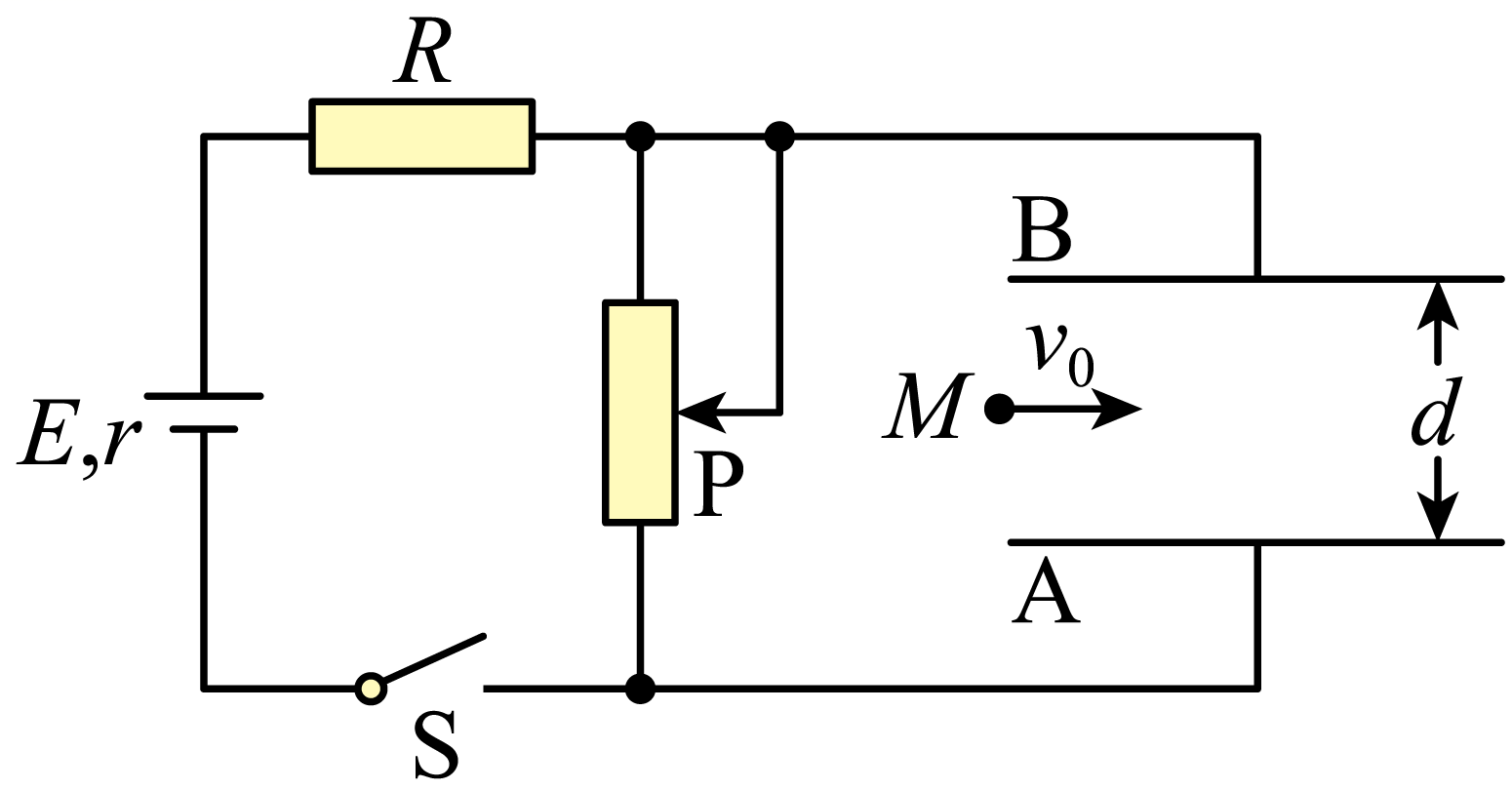

如图所示的电路中，两平行金属板A、B水平放置，两板的长度L=60m，两板间的距离d=32cm。电源的电动势E=24V、内阻r=1Ω，电阻R=15Ω，闭合开关S，移动滑动变阻器的滑片至某一位置，待电路稳定后，将一带正电的微粒（可视为点电荷）从A、B两金属板左端正中间位置M处以初速度v₀=12m/s水平向右射入两板间，经过一段时间，从电容器右侧射出电场，出电场时带电微粒的速度方向与水平方向的夹角为 $\text{[math]}$ 。已知带电微粒的电荷量q=1.6×10^-4C、质量m=4×10^-5kg， $\text{[math]}$ ， $\text{[math]}$ ， $\text{[math]}$ ，不计带电微粒受到的重力和空气阻力，求：

（1）金属板间电场的电场强度E₀的大小；
（2）滑动变阻器接入电路的阻值R₁。

2020年9月，中国发布“双碳战略”，计划到2030年实现碳达峰、2060年实现碳中和。电力作为远程输送能量的载体，特高压远距离输送清洁电能是实现碳中和的重要途径之一。若在输送电能总功率、输电线电阻不变的情况下，仅将原来的150kV高压输电升级为1350kV的特高压输电，下列说法正确的是（）

A . 输电线中的电流变大 B . 输电线上损失的电压变大 C . 输电线上损失的功率变小 D . 用户得到的电功率变小
