第二章恒定电流知识点题库

竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接。绝缘线与左极板的夹角为θ。当滑动变阻器R的滑片在a位置时，电流表的读数为I₁ ，夹角为θ₁；当滑片在b位置时，电流表的读数为I₂ ，夹角为θ₂ ，则（）

A . θ₁<θ₂ ， I₁<I₂ B . θ₁>θ₂ ， I₁>I₂ C . θ₁=θ₂ ， I₁=I₂ D . θ₁<θ₂ ， I₁=I₂

如图所示为检测某传感器的电路图．传感器上标有“3V　0.9W”的字样（传感器可看做一个纯电阻），滑动变阻器R₀上标有“10Ω　1A”的字样，电流表的量程为0.6A，电压表的量程为3V．则

①传感器的电阻为Ω，额定电流为A．

②为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是V．

③如果传感器的电阻变化超过标准值1Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间．闭合开关S ，通过调节R₀来改变电路中的电流和R₀两端的电压．检测记录如下：

	电压表示数U/V	电流表示数I/A
第一次	1.48	0.16
第二次	0.91	0.22

若不计检测电路对传感器电阻的影响，通过计算分析，你认为这个传感器是否仍可使用？（填“可以”或“不可以”）此时a、b所加的电压是V．

温度能明显地影响金属导体和半导体材料的导电性能，在图所示的图象中分别为某金属和某半导体的电阻随温度变化的关系曲线，则(　　)

A . 图线1反映半导体材料的电阻随温度的变化 B . 图线2反映金属导体的电阻随温度的变化 C . 图线1反映金属导体的电阻随温度的变化 D . 图线2反映半导体材料的电阻随温度的变化

现有一块直流电流计G，满偏电流为200μA，内阻约为2Ω，某同学想把它改装成量程为400Ω 的电压表，他首先根据图示电路，用半偏法测定电流计R的内阻．

（1）为提高测量准确度，在以下器材中，电阻器应选用；电池应选用（选填器材前的字母）．
A．电池（电动势1.5V，内阻不计）
B．电池（电动势4.5V，内阻不计）
C．电阻箱（0﹣999.9Ω）
D．滑动变阻器（0﹣500Ω）
E．电位器（一种可变电阻，与滑动变阻器相当）（0﹣5.1KΩ）
F．电位器（0﹣51KΩ）
（2）该同学在开关断开的情况下，检查电路连接无误后，将R的阻值调至最大．后续的实验操作步骤依次是，最后记录R′的阻值并整理好器材（请按合理的实验顺序，选填下列步骤前的字母）
A ．S₁闭合
B ．S₂闭合
C ．调节R的阻值，使电流计指针偏转到满刻度
D ．调节R的阻值，使电流计指针偏转到满刻度的一半
E ．调节R′的阻值，使电流计指针偏转到满刻度的一半
F ．调节R′的阻值，使电流计指针偏转到满刻度
（3）如果测得R′的阻值为400.0Ω，即为电流计G内阻的测量值．则给电流计G联（选填“串“或”并“）一个阻值为 KΩ的电阻，就可以将该电流计G改装成量程为2V的电压表．
（4）请你推断在本实验中电流计G内阻的测量值R′比其内阻的实际值R_g是偏大还是偏小．

一只普通白炽灯，不通电时灯丝的电阻为R₁；正常发光时灯丝的电阻为R₂ ．比较R₁和R₂的大小，应是（）

A . R ₁＞R ₂ B . R₁＜R₂ C . R₁=R ₂ D . 条件不足，无法判断

在如图所示电路中，电源电动势为6V，内阻为1Ω，电阻R₁=5Ω，R₂=6Ω，滑动变阻器的阻值0～30Ω．闭合电键K，当滑动变阻器的滑动触头P由a端向b端滑动时，理想电流表和理想电压表示数变化量的大小分别用△I、△U表示．则电流表示数的变化情况是； $\text{[math]}$ =Ω；电源的最大输出功率为W．

电子打火机的点火原理是压电效应，压电片在受压时会在两侧形成电压且电压大小与压力近似成正比．现有一利用压电效应制造的电梯加速度传感器，如图所示．压电片安装在电梯地板下，电压表与压电片构成闭合回路用来测量压电片两侧形成的电压．若发现电压表示数增大，下列说法正确的是(　　)

A . 电梯一定加速上升 B . 电梯可能减速下降 C . 电梯加速度一定向上 D . 电梯加速度一定向下

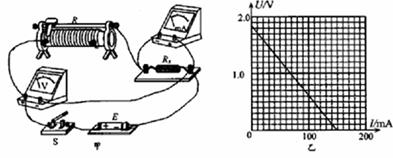

物理兴趣小组的同学将毫安表与定值电阻R_x并联扩大量程，测量某一电池的电动势和内阻。

（1）图甲是该同学的实验电路，请指出实验电路中存在的两处错误，写在答题卡的指定区域。；
（2）毫安表mA的量程为0~200mA，内阻为R₀ ，若实验中需要将其量程扩大到0～1A，并联的定值电阻R_x=(用R₀表示)
（3）改变滑动变阻器R的阻值，记录多组毫安表和电压表的示数l、U，得到如图乙所示的U-I关系图线。由图线得到电池的电动势E=V，内阻r=Ω(结果保留三位有效数字)。
（4）关于实验误差的分析，下列说法正确的___________(填写选项前的字母)

A . 实验中电动势的测量值等于真实值 B . 实验中内阻的测量值小于真实值 C . 误差是由于电压表的内阻造成的 D . 电流表和电压表的读数误差是系统误差

下图为一多用电表示意图，其中P、K、T为三个可调节的部件．现用这一电表测量一个大约是2 kΩ～4 kΩ的定值电阻，部分操作步骤如下：

（1）调节可调部件，使电表指针指向最左端刻度线上．
（2）调节可调部件，使它的尖端指向Ω（欧姆）挡×100 Ω位置．
（3）将红黑表笔分别插入正、负插孔中，笔尖相互接触，调节可调部件，使电表指针指向最右侧刻度线处．

在测量金属电阻率的实验中，根据图所示电路测量金属丝的电阻。电压表的示数为U，电流表的示数为I，则金属丝电阻的测量值R =；测得金属丝的长度为L，横截面积为S，则这段金属丝的电阻率 $\text{[math]}$ （用U、I、L和S表示）。

图片_x0020_100014

在如图所示的电路中，电源内电阻r=1Ω，当开关S闭合后电路正常工作，电压表的读数U=8.5V，电流表的读数I=0.5A．求：

图片_x0020_1470400454

①电阻R；

②电源电动势E；

③电源的输出功率P．

如图所示，单匝矩形闭合导线框abcd全部处于水平方向的匀强磁场中，线框面积为S，电阻为R。线框绕与cd重合的竖直固定转轴以角速度ω从中性面开始匀速转动，线框转过 $\text{[math]}$ 时的感应电流为I，下列说法正确的是（）

图片_x0020_100026

A . 线框中感应电流的有效值为2I B . 从中性面开始转过一周的过程中，通过导线某横截面的电荷量为 $\text{[math]}$ C . 转动过程中穿过线框的磁通量的最大值为 $\text{[math]}$ D . 线框转一周的过程中，外力做功为零

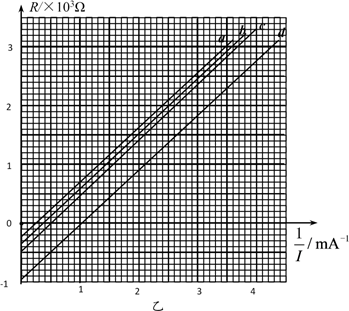

某课外研究小组为了“探究电池电极间距对电动势E和内电阻r的影响”，以铜片、锌片和果汁制作的电池作为研究对象，选用实验器材如图甲所示。探究实验过程如下：

（1）请你用笔画线代替导线连接图甲电路。
（2）连好电路后闭合开关前，应进行的一步操作是
（3）实验中保持电池其他条件不变，依次增大铜片与锌片间的距离，分别测出实验数据。通过数据处理画出相应的果汁电池R— $\text{[math]}$ 图像，如图乙中直线a、b、c、d所示。由图像可知：随着电极间距的增大，电源电动势，内阻（均填“增大”、“减小”或“不变”）；曲线c对应的电源电动势E=V（保留二位有效数字）。

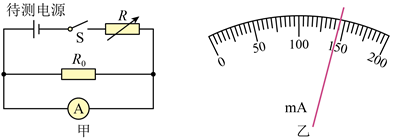

某实验小组设计如图甲所示的电路来测量一电源的电动势和内阻，所用的实验器材如下：

A．待测电源

B．电阻箱R（阻值的变化范围为0～999.9Ω）

C，定值电阻R₀（阻值为3.0Ω）

D．电流表A（量程为200mA、内阻为6.0Ω）

E.开关S和导线若干

图片_x0020_100016

（1）该实验小组通过多次调节电阻箱，记下每次电阻箱的阻值R及对应的电流表示数I，并得到电流I的倒数 $\text{[math]}$ ，分别用E和r表示电源的电动势和内阻，则 $\text{[math]}$ 与R的关系式为；

（2）实验得到的部分数据如下表所示，其中电阻R=4.0Ω时电流表的示数如图乙所示，则表格中应填写的数据①②分别为、；

R/Ω	4.0	5.0	6.0	7.0	8.0	9.0
I/A	①	0.125	0.108	0.102	0.091	0.084
$\text{[math]}$ /A^-1	②	8.0	9.3	10.0	11.0	11.9

（3）然后以 $\text{[math]}$ 为纵坐标，R为横坐标，请你根据表中数据在图丙中描绘 $\text{[math]}$ -R图线；
（4）根据图线求得电源电动势E=V，内阻r=Ω（计算结果均保留一位有效数字）。

下列应用了光电传感器的是（）

A . 商场里的自动玻璃门 B . 夜间自动打开的路灯 C . 自动恒温冰箱 D . 楼梯口的夜间有声音时就亮的灯

如图所示的电路中，电表均为理想电表，闭合开关S，将滑动变阻器的滑片P向右移动至某一位置，与移动前相比，下列说法正确的是（）

A . 电流表读数变小，电压表读数变大 B . 小灯泡L变亮 C . 电源的输出功率一定变大 D . 电容器C所带的电荷量增加

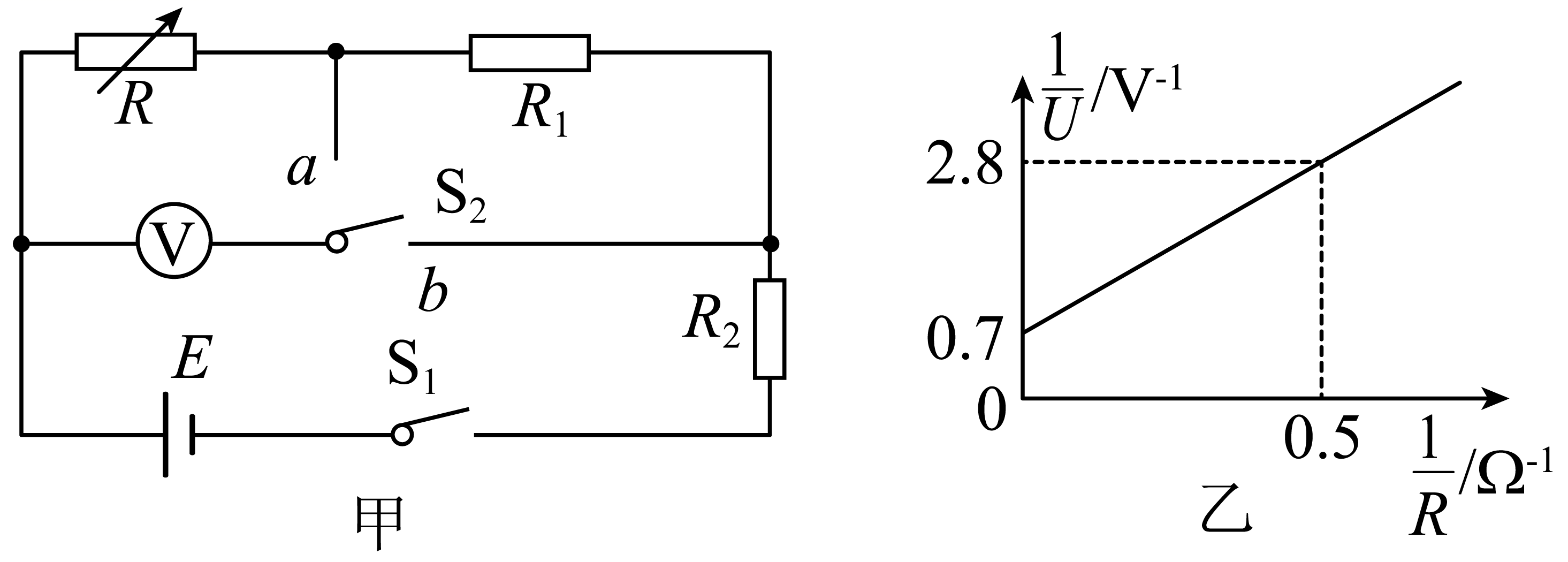

某同学设计了如图甲所示的电路来测量电源电动势E及电阻R₁和R₂的阻值。实验器材有：待测电源E（不计内阻），待测电阻R₁ ，待测电阻R₂ ，电压表V（量程为1.5V，内阻很大），电阻箱R（ $\text{[math]}$ ），单刀单掷开关S₁ ，单刀双掷开关S₂ ，导线若干。

（1）先测电阻R₁的阻值。请将该同学的操作补充完整：
A．闭合S₁ ，将S₂切换到a，调节电阻箱R，读出其示数R₀和对应的电压表示数U₁；
B．保持电阻箱示数不变，，读出电压表的示数U₂；
C．则电阻R₁的表达式为R₁=。
（2）该同学已经测得电阻 $\text{[math]}$ ，继续测电源电动势E和电阻R₂的阻值。他的做法是：闭合S₁ ，将S₂切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图乙所示的 $\text{[math]}$ 图线，则电源电动势E=V，电阻R₂= $\text{[math]}$ （结果保留两位有效数字）。

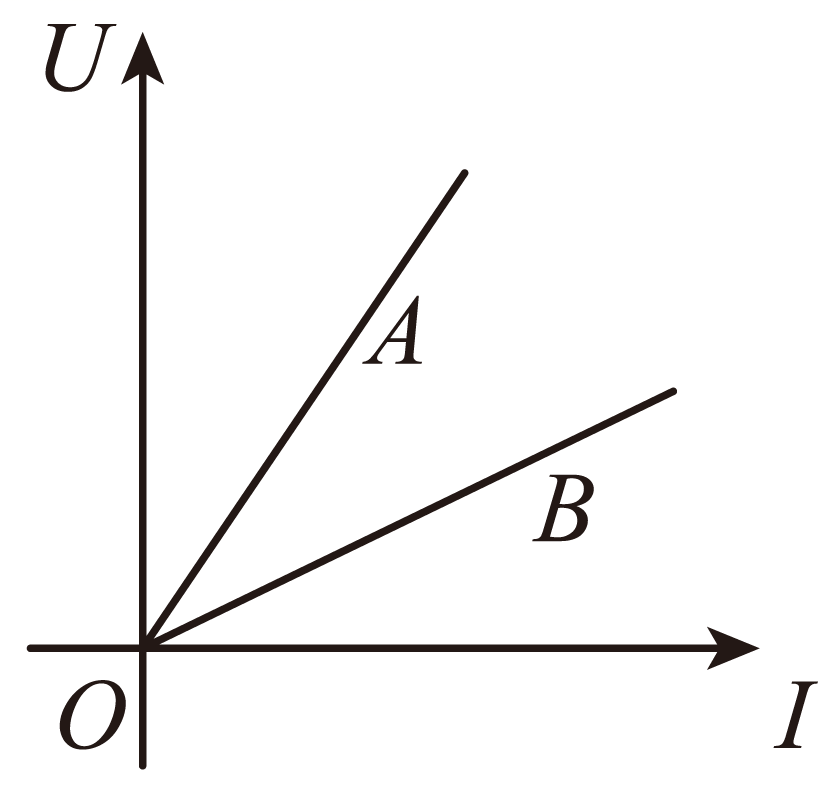

两根材料和横截面积均相同的电阻丝A、B的U-I分别如图所示，则A、B的电阻R₁、R₂及长度L₁、L₂的关系正确的是（）

A . R₁＜R₂ ， L₁＜L₂ B . R₁>R₂ ， L₁＜L₂ C . R₁＜R₂ ， L₁>L₂ D . R₁>R₂ ， L₁>L₂

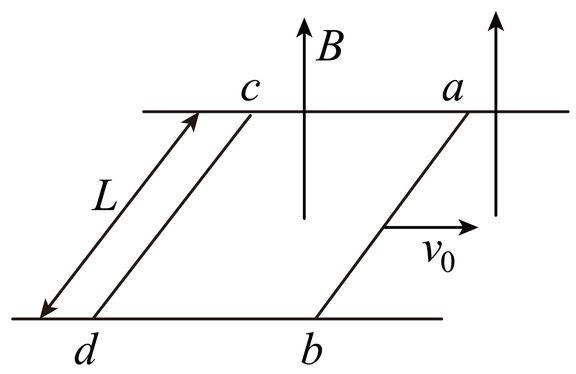

如图所示，两根足够长的光滑平行金属导轨固定在同一水平面内，两导轨间的距离为L。导轨上面横放着两根导体棒 $\text{[math]}$ 、 $\text{[math]}$ ，与导轨一起构成闭合回路。两根导体棒的质量均为m，长度均为L，电阻均为R，其余部分的电阻不计。在整个导轨所在的平面内存在方向竖直向上、磁感应强度大小为B的匀强磁场。开始时，两导体棒均在导轨上静止不动，某时刻给导体棒 $\text{[math]}$ 以水平向右的初速度 $\text{[math]}$ ，则（）

A . 导体棒 $\text{[math]}$ 刚获得速度 $\text{[math]}$ 时受到的安培力大小为 $\text{[math]}$ B . 导体棒 $\text{[math]}$ 、 $\text{[math]}$ 速度会减为0 C . 两导体棒运动的整个过程中产生的热量为 $\text{[math]}$ D . 当导体棒 $\text{[math]}$ 的速度变为 $\text{[math]}$ 时，导体棒 $\text{[math]}$ 的加速度大小为 $\text{[math]}$

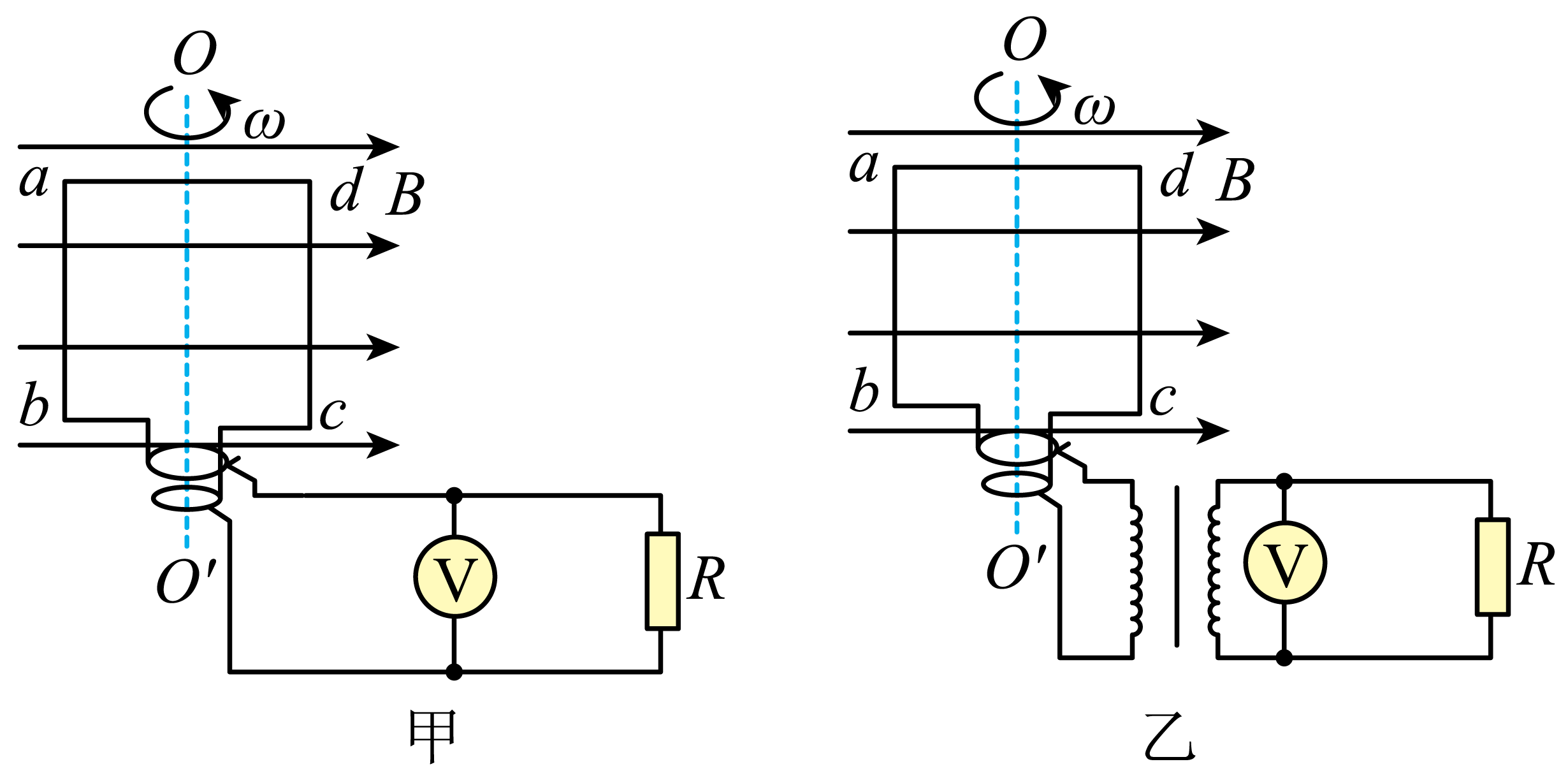

一边长为L的N匝正方形金属线框abcd，其总电阻为r，线框在磁感应强度大小为B的匀强磁场中以恒定角速度ω做匀速圆周运动。金属线框外接电阻为R的电热器，如图甲所示，V为理想交流电压表。

（1）求电压表的示数U；
（2）若在电刷与电压表间接入一理想变压器，如图乙所示，要使电阻R消耗的电功率最大，求变压器原、副线圈的匝数比k及电压表的示数U′。
