第二章恒定电流知识点题库

如图电路中，当合上开关S后，两个标有“3V、1W”的灯泡均不发光，用电压表测得U_ac=U_bd=6V，如果各段导线及接线处均无问题，这说明（　　）

A . 开关S未接通 B . 灯泡L₁的灯丝断了 C . 灯泡L₂的灯丝断了 D . 滑动变阻器R电阻丝断了

四个相同的小量程电流表（表头）分别改装成两个电流表A₁ ． A₂和两个电压表V₁ ． V₂ ．已知电流表A₁的量程大于A₂的量程，电压表V₁的量程大V₂的量程，改装好后把它们按图示接入电路，则（）

A . 电流表A₁的读数大于电流表A₂的读数 B . 电流表A₁的偏转角小于电流表A₂的偏转角 C . 电压表V₁的读数小于电压表V₂的读数 D . 电压表V₁的偏转角等于电压表V₂的偏转角

如图所示，电阻R₁=20Ω，电动机内阻的阻值R₂=10Ω．当开关打开时，电流表的示数是I₀=0.5A，当开关合上后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是（）

A . I=1.5 A B . I＞1.5 A C . P=15 W D . P＜15 W

一太阳能电池板，直接用理想电压表测得它两极的开路电压为0.8V，理想电流表测出的短路电流为0.04A，此电源内阻为Ω．若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则流过电阻的电流为 A．

在如图所示的电路中，E、r为电源的电动势和内阻，R₁和R₃为定值电阻，R₂为滑动变阻器．当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I₁、I₂和U．现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是（）

A . I₁增大，I₂不变，U增大 B . I₁增大，I₂减小，U增大 C . I₁减小，I₂增大，U减小 D . I₁减小，I₂不变，U减小

测定电源的电动势和内电阻的实验电路和U﹣I图象如下，回答下列问题：

①如图1所示在闭合开关之前为防止电表过载而滑动变阻器的滑动头P应放在处

②现备有以下器材：

A．干电池1个

B．滑动变阻器（0～50Ω）

C．滑动变阻器（0～1750Ω）

D．电压表（0～3V）

E．电压表（0～15V）

F．电流表（0～0.6A）

G．电流表（0～3A）

其中滑动变阻器应选用，电流表应选，电压表应选．（填字母代号）

③如图2是根据实验数据画出的U﹣I图象．由此可知这个干电池的电动势E=V，内电阻r=Ω．（保留两位有效数字）

在一根长L=5m，横截面积S=3.5× 10^-4m²的铜质导线两端加2.5×10^-3V电压。已知铜的电阻率ρ=1.75×10^-8Ω·m，则：

（1）该导线的电阻多大？
（2）该导线中的电流多大？
（3）当电阻线对折后，接入相同的电压，电流是多大？

某实验小组的同学利用不同方法测量一定值电阻R的阻值。

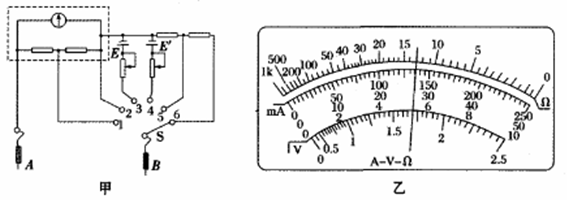

（1）图甲为实验室中一多用电表的简化电路图，当转换开关S旋到位置1或2时，可用来测量(填“电流”或“电压”)；当S旋到位置3或4时，对应不同倍率的欧姆表，如果3、4对应的电源电动势E>E'，则位置(填“3”或“4"”)对应的欧姆表倍率大。
某同学用此多用电表测量该定值电阻的阻值时，先把选择开关旋到“×10”挡，欧姆调零后，测量时指针偏如图乙所示，则该电阻的阻值是Ω。
（2）接下来，该同学采用“伏安法”测量该电阻的阻值，实验室提供的器材如下：
A.电源E(电动势为5V，内阻约为1Ω)

B.电压表V(量程3V，内阻约为15kΩ

C.电流表A₁(量程0.6A，内阻约为0.5Ω)

D.电流表A₂(量程30mA，内阻约为10Ω)

E.滑动变阻器R₁(0-10Ω，額定电流1A)

F.滑动变阻器R₂(0~5kΩ，额定电流0.5A)

G.开关S，导线若干

①为了较准确地测量电阻R的阻值，电流表应选，滑动变阻器应选。 (填器材前面的字母代号)

②在虚线框内画出实验电路图。

下列说法中不正确的是（）

A . 传感器担负着信息采集的任务，是力、温度、光、声、化学成分转化为电信号的主要工具 B . 话筒是一种常用的声传感器，其作用是将电信号转换为声信号 C . 干簧管是一种磁敏感元件 D . 电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断

电动玩具汽车的直流电动机电阻一定，当加上0.3 V电压时，通过的电流为0.3 A，此时电动机没有转动．当加上3 V电压时，电流为1 A，这时候电动机正常工作．求：

（1）电动机的电阻；
（2）电动机正常工作时，产生的机械功率和发热功率．

平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器 $\text{[math]}$ 的滑片向a端作动时，则下列判断正确的是（）

图片_x0020_100008

A . 电压表读数减小 B . 电流表读数增大 C . 质点P将向下运动 D . $\text{[math]}$ 上消耗的功率逐渐增大

如图是街头变压器通过降压给用户供电的示意图。如果变压器的输入电压不变，变压器上的能量损失可以忽略，当R的滑片向下移时（）

图片_x0020_1438991333

A . 电压表V₂示数变小 B . 电压表V₃示数变大 C . 电流表A₂示数变大 D . 电流表A₁示数变小

简易多用电表的电路如图（a）所示。图中表头G的满偏电流为250μA，内阻为480Ω；E是电池，R₁、R₂、R₃、R₄和R₅均为定值电阻，R₆是可变电阻。虚线方框内为选择开关，A端和B端分别与两表笔相连。该多用电表有5个挡位：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡。

（1）根据题设条件，可得R₁+R₂=Ω；
（2）将选择开关与“3”相连，电表指针位置如图（b）所示，测得电阻R₄=Ω；
（3）为了更准确的测量电阻R₄ ，实验室提供下列器材：
待测电阻R₄；

电源E，电动势约为6.0V，内阻可忽略不计；

电压表V₁ ，量程为0~0.5V，内阻r₁=1000Ω；

电压表V₂ ，量程为0~6V，内阻r₂约为10kΩ；

电流表A，量程为0~0.6A，内阻r₃约为1Ω；

定值电阻R₀ ， R₀=60Ω；

滑动变阻器R，最大阻值为150Ω；

单刀单掷开关S一个，导线若干。

①测量要求：两只电表的示数都不小于其量程的 $\text{[math]}$ ，并能测量多组数据，则应选用下列的图（填字母序号）。

A． B． C． D．

②若选择正确的电路进行实验，电表A、V₁、V₂的示数分别用I、U₁、U₂表示，则待测电阻R。的表达式为R₄=（用字母表示）。

某简化电路如图所示，电源电动势 $\text{[math]}$ ，内阻为r。当开关闭合后，电压表示数为 $\text{[math]}$ ，电流表A₁示数为 $\text{[math]}$ ，电流表A₂示数为 $\text{[math]}$ 。已知定值电阻 $\text{[math]}$ ，电表可视为理想表，当滑动变阻器滑片滑动时，电压表示数变化 $\text{[math]}$ ，电流表A₁示数变化 $\text{[math]}$ ，以下判断正确的是（　　）

A . $\text{[math]}$ B . $\text{[math]}$ C . 滑动变阻器滑片向左移动，则两电流表示数均增大 D . 滑动变阻器滑片向左移动，则电源输出功率减小

如图所示电路，滑动变阻器R₀ = 4 Ω，电阻R = 4 Ω，电源的电动势E = 6 V、内阻r = 2.2 Ω，伏特表为理想电表。则当PA之间的的电阻是1 Ω时，伏特表的示数为V。当滑片P从B移动到A的过程中，电源的输出功率（选填“变大”、“变小”、“先变大后变小”或“先变小后变大”）。

在做“练习使用多用电表”的实验中

（1）关于多用电表使用的一些要求，以下说法正确的是( )

A . 测量电阻时，每次更换倍率后，都应进行欧姆调零 B . 测量电压时，每次更换量程后，都应进行机械调零 C . 测量未知电阻时，应先选用倍率最大的挡位测量 D . 测量未知电压时，应先选用量程最大的挡位测量
（2）为了解一个“ $\text{[math]}$ $\text{[math]}$ ”白炽灯的电阻大小，可以用电阻挡进行测量，现将多用电表打到“ $\text{[math]}$ ”挡，发现指针偏转太大，为了较准确地进行测量，应换到挡（“×1”“×100”），如果换挡后经必要步骤，正确测量得到表盘的示数如图所示，则该白炽灯的阻值是 $\text{[math]}$ 。
（3）小王同学想快速得到一节五号电池的电动势，他将多用电表的功能开关打到“ $\text{[math]}$ 直流”挡，并直接将两表笔接到电池两端，将测到的电压作为电动势，他的这一做法（选填“基本没问题”、“严重错误”）；而小徐同学想快速得到一节五号电池的内电阻，他将多用电表的功能开关打到“ $\text{[math]}$ ”挡，并正确进行欧姆调零后，将两表笔接到电池两端，将得到的电阻值作为电池的内电阻，他的这一做法（选填“基本没问题”、“严重错误”）。

从网上为手写笔购买了一节直径为8.0mm、高度仅28.0mm的小型充电电池，其上标有“LR61·400mAh”。为判断该电池容量（400mAh）是否达标，同时测量该电池的电动势E和内电阻r，实验小组设计了图（a）所示的电路。图中，充电器的输出电压恒定，V是量程为1.0V的理想电压表， $\text{[math]}$ 为定值电阻（阻值10.0Ω），R为精密电阻箱（999.9Ω），进行了以下实验，完成步骤中的填空：

（1）将S掷于“2”，让LR61充分放电，然后将S置于“1”为电池进行恒流充电。若充电时电压表V的示数为1.00V，则充电电流I＝mA；
（2）为保证充电电流不变，在电池充电的过程中，应让电阻箱的值（填“逐渐增大”“逐渐减小”或“保持不变”）；

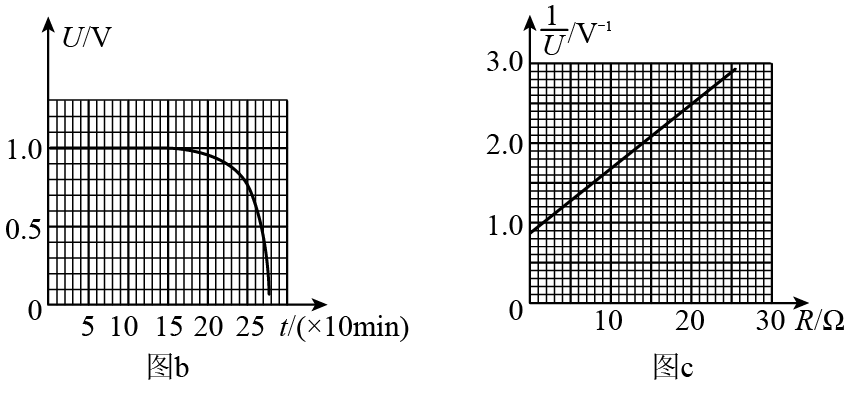

（3）每隔10min记录电压表V的示数U直到充电结束，作出 $\text{[math]}$ 图像如图（b）所示，可判断该电池的容量为mAh。（结果保留到整数）
（4）将S掷于“2”，不断调整电阻箱，记下电阻箱的阻值R和电压表的相应示数U，算出 $\text{[math]}$ 的值，并作出 $\text{[math]}$ 图像如图（c）所示，则LR61充满电后的电动势E＝V，内电阻r＝Ω。（结果保留两位小数）

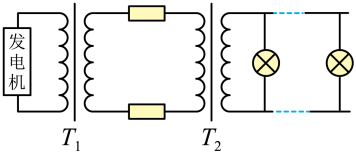

有一台内阻为1Ω的发电机，给一个学校照明供电，如图所示，T₁、T₂分别为理想的升压变压器和降压变压器，升压变压器匝数比为1：4，降压变压器匝数比为4：1，T₁与T₂之间输电线的总电阻为10Ω，全校共有22个班，每班有220V；40W的电灯6盏，若保证电灯全部正常发光，则（）

A . 输电线上的电流为8A B . 发电机电动势259V C . 发电机输出功率为5280W D . 输电效率是97%

炎热的夏季，养殖户用自动控温通风系统对养殖场进行控温。要求当养殖场内的温度升高到27℃时，通风系统立即启动。某同学设计的通风系统工作原理如图甲所示：虚线框内的两接线柱间接测温电阻R_T。当R₁两端的电压升高到3V时，控制电路恰能启动通风系统，低于3V时，通风系统立即停止工作。

提供的器材为：

直流电源（电动势E=5V，内阻忽略不计）；

电阻箱R₁、R₂（阻值范围均为 $\text{[math]}$ ）；

控制电路模块（电阻可视为无穷大）；

两测温电阻R_T1、R_T2（工作特性分别如图乙、丙所示）。

根据原理，选择器材，并完成调试：

（1）图甲中测温电阻应选用（选填“R_T1”或“R_T2”）；
（2）接好测温电阻后，为实现27℃时开启通风系统，对电路进行调试，先将开关K₂拨到触点b，并将电阻箱R₂的阻值调至kΩ、电阻箱R₁的阻值调至kΩ，再闭合开关K₁ ，测试通风系统能否正常工作。若能正常工作，再将开关K₂拨回触点a即可。（本问结果均保留2位有效数字）
（3）若长时间使用电阻箱R₁老化后的电阻率会变大，若不对其阻值进行调整，当通风系统再次启动时，养殖场内的实际温度要（选填“高”或“低”）于设定的启动温度27℃。

如图所示，直线是电源的路端电压和电流的关系图线，曲线为某元件R的U－I特性曲线，两图线的交点坐标为（0.4，3.0）用该电源直接与元件R相连组成闭合电路，由图像可知（）

A . 电源的电动势为5V，内阻为1.0Ω B . 电源的输出功率为1.2W C . 元件R的阻值为3.75Ω D . 电源的效率为50%
