第二章 恒定电流 知识点题库

在如图所示的电路中,E为电源电动势,r为电源内阻,R1和R3均为定值电阻,R2为滑动变阻器。当R2的滑动触点在a端时合上开关S,此时三个电表A1、A2和V的示数分别为I1、I2和U;现将R2的滑动触点向b端移动,则三个电表示数的变化情况是(    )

A . I1增大,I2不变,U增大 B . I1减小,I2增大,U减小 C . I1增大,I2减小,U增大 D . I1减小,I2不变,U减小
如图所示,由门电路组成的电路,输出端为“1”,指示灯L亮,输出端为“0”,指示灯L不亮,现要使灯L亮,则AB两输入端分别是(  )

A . “1”、“1” B . “0”、“0” C . “1”、“0” D . “0”、“1”
如图所示甲、乙两个电路,都是由一个灵敏电流计G和一个变阻器R组成的电表,关于这两个电表的下列说法正确的是  (   )

A . 甲表是电流表,R增大时量程增大 B . 甲表是电流表,R增大时量程减小 C . 乙表是电压表,R增大时量程减小 D . 上述说法都不对
有一些办公大楼的大门能“看到”人的到来或离开而自动开和关,其中利用了下列哪种传感器(   )

A . 生物传感器 B . 红外传感器 C . 温度传感器 D . 压力传感器

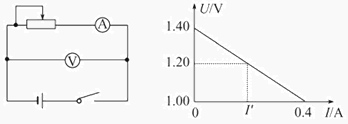

用如图所示的电路来测量电池的电动势和内电阻,根据测得的数据作出了如图所示的U- I图线,由图可知(   )

A . 电池电动势的测量值为1.40 V B . 电池内阻的测量值为3.50 Ω C . 外电路发生短路时的电流为0.40 A D . 电压表的示数为1.20 V时, 电流表的示数I′=0.20 A
如图所示,直线A为电源的U﹣I图线,直线B为电阻R的U﹣I图线,用该电源与R组成闭合电路时,则(   )

A . 该电源的电动势为6V B . 电源的输出功率为4W C . 电阻R的阻值为2Ω D . 电源的内阻为6Ω

在做“测定金属丝的电阻率”的实验中,若待测金属丝的电阻约为5Ω,要求测量结果尽量准确,提供以下器材供选择:

A.电池组(3V,内阻约1Ω)

B.电流表(0﹣3A,内阻约0.0125Ω)

C.电流表(0﹣0.6A,内阻约0.125Ω)

D.电压表(0﹣3V,内阻约4KΩ)

E.电压表(0﹣15V,内阻约15KΩ)

F.滑动变阻器(0﹣2000Ω,允许最大电流0.3A)

G.滑动变阻器(0﹣20Ω,允许最大电流1A)

H.开关、导线若干

  1. (1) 实验选择的器材有(填写仪器前字母代号)

  2. (2) 若用螺旋测微器测得金属丝直径d的读数如图1,则读数为 mm;

  3. (3) 测电阻时,电流表、电压表、待测金属丝电阻在组成电路时,请在图2虚线框内画出应采用的实验原理图,且此原理图使得待测金属丝电阻的测量值比真实值偏(选填:“大”或“小”);

  4. (4) 若用L表示金属丝长度,d表示直径,测得电阻值为R,则计算金属丝电阻率的表达式ρ=

电流表中通以相同的电流时,指针偏转的角度越大,表示电流表的灵敏度越高.下列关于电流表灵敏度的说法中正确的是(  )
A . 增加电流计中的线圈匝数,可以提高电流表的灵敏度 B . 增强电流计中永久磁铁的磁性,可以提高电流表的灵敏度 C . 电流计中通的电流越大,电流表的灵敏度越高 D . 电流计中通的电流越小,电流表的灵敏度越高
在如图所示的电路中,灯泡L的电阻大于电源的内阻r,闭合开关S,将滑动变阻器滑片P向左移动一段距离后,下列结论正确的是(   )

A . 灯泡L变亮 B . 电源的输出功率变大 C . 电容器C上电荷量减少 D . 电流表示数变小,电压表示数变大
要精确测量一个直流电源的电动势和内阻,有下列实验器材可供选择:

A.待测电源(电动势约为4.5V,内阻约为2Ω)

B.电流表A(量程0.6A,内阻约为1Ω)

C.电压表V(量程3V,内阻RV=2kΩ)

D.定值电阻R1=500Ω

E.定值电阻R2=1000Ω

F.滑动变阻器R(最大阻值20Ω)

G.单刀开关S一个,导线若干

  1. (1) 定值电阻应选(选填“R1”或“R2”);
  2. (2) 在答题卡相应位置用笔画线代替导线在实物图上将实验所需电路补充完整;
  3. (3) 某次实验中将滑动变阻器滑到某一位置时,电压表的读数为U,电流表的读数为I,则能准确表达电源电动势E和内阻r间的关系式为E=
以下关于恒定电流部分知识说法正确的是:(   )
A . 所有材料的电阻率都会随着温度的升高而增大 B . 在导体中,只要自由电荷在运动,就一定会形成电流 C . 外电路断路时的路端电压大小等于电源电动势 D . 电源电动势的方向是电源内部电势升高的方向
如图所示的电路,L1、L2、L3是3只小电灯,R是滑动变阻器,开始时,它的滑片P位于中点位置.当S闭合时,3只小电灯都发光.现使滑动变阻器的滑片P向右移动时,则小电灯L1、L2、L3的变化情况(各灯电压均未超过额定值):(   )

图片_x0020_100006

A . L1变亮、L2变亮 B . L2变亮、L3变暗 C . L1变暗、L3变亮 D . L1、L2、L3均变亮
如图所示,厚度均匀的矩形金属薄片边长ab=10 cm, bc=5 cm.将A与B接入电压为U的电路中时,电流为1 A,若将C与D接入同一电路中。则电流为 (   )

A . 4 A B . 2 A C . 0.25A D . 0.5A
某实验小组利用如图所示的电路测定两节干电池的电动势和内电阻,要求尽量减小实验误差。供选择的器材有:

A.电流表A(0~0.6A)

B.电压表V1(0~3V)

C.电压表V2(0~15V)

D.滑动变阻器R1(0~15Ω)

E.滑动变阻器R2(0~100Ω)

G.开关一个,导线若干

图片_x0020_100013

  1. (1) 实验中电压表应选用,滑动变阻器应选用(选填相应器材的序号)。
  2. (2) 该小组记录了6组数据。在坐标纸上画出U-I图线如图乙所示。可以测得两节干电池的电动势E=V,内电阻r=Ω。(结果保留两位小数)
如图甲所示,abcd是匝数为100匝、边长为10cm、总电阻为0.1Ω的正方形闭合导线圈,放在与线圈平面垂直的匀强磁场中,磁感应强度B随时间t的变化关系如图乙所示,则以下说法正确的是(   )

图片_x0020_100010

A . 在0~3s内导线圈中产生的感应电流方向不变 B . 在t=2.5s时导线圈产生的感应电动势为1V C . 在0~2s内通过导线横截面的电荷量为20C D . 在t=1s时,导线圈内电流的瞬时功率为10W
有一待测电阻Rx , 甲、乙两同学分别采用了不同的方法进行测量

①甲同学直接用多用电表测其电阻.用已经调零且选择旋钮指向欧姆挡“×100”位置的多用电表测量,则读数为Ω。

②乙同学则利用实验室里的下列器材:

电流表G(量程0~300µA,内电阻r=100Ω)

滑动变阻器R1(最大阻值为10Ω,允许的最大电流为1A)

变阻箱R2(阻值范围0-9999Ω,允许的最大电流为0.1A)

直流电源E(电动势约为1.5V,内阻不计)

单刀单掷开关、单刀双掷开关及若干导线

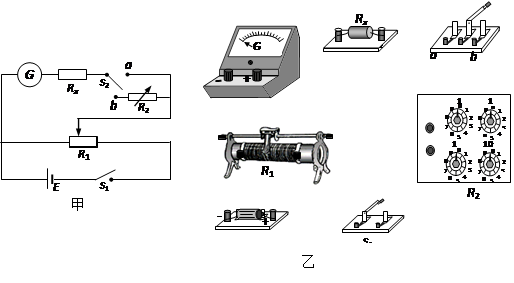

设计了如图甲所示电路进行测量。请根据电路图,在图乙中画出连线,将器材连接成实验电路并将接线后的主要实验步骤填写完整

A、先闭合开关s1 , 将开关s2掷向a,再调节滑动变阻器R1 , 使电流表的示数为300µA;

B、,调节电阻箱R2的阻值,使电流表的示数为150µA ,记录电阻箱R2的读数。若电阻箱R2的读数为2180Ω,则电阻Rx=Ω

实验室有一烧坏的双量程电压表,两量程分别是3V和15V,其内部电路如图甲所示,R1、R2标注的阻值分别为2.9kΩ和14.9kΩ,经检测表头G和电阻R2已烧坏,电阻R1完好,一课外活动小组想要修复这个电压表,他们在实验室找到两个表头,外形都与原表头G相同,已知表头G1的满偏电流为1 mA,内阻为50Ω;表头G2的满偏电流为0.5mA,内阻为100Ω,还有六个定值电阻R3=50Ω,R4=150Ω,R5=200Ω,R6=3kΩ,R7=12kΩ,R8=15kΩ,若在保留R1的情况下,对电压表进行修复,根据所给条件回答下列问题:

  1. (1) 原表头G的满偏电流流I=mA,内阻r=Ω;
  2. (2) 由于实验室没有14.9kΩ的电阻来替换R2 , 为了修复这个电压表,课外活动小组对电压表电路进行了改装,改装后的电路图如图乙所示,则电阻Rx应选用(填题中所给器材符号);
  3. (3) 在图乙中虚线框内补齐修复后的双量程电压表的电路图(标出所选用的相应器材符号)。
一位物理老师给他的学生发布了一个任务,要求较精确地测量一个充电宝的电动势和内阻,提供的器材如下:

A.电压表V(量程为3V,内阻约为3kΩ)

B.电流表A(量程为3A,内阻约为0.02Ω)

C.滑动变阻器R1(阻值范围0~10Ω)

D.电阻箱R2(0~9999.9Ω)

E.充电宝E(电动势约为5V)

F.开关S1、S2、导线若干

  1. (1) 同学们发现电压表的量程太小,准备把量程为3V的电压表改装成量程为6V的电压表,而改装电压表需要知道原来电压表的内阻,为此他们设计了如图甲所示的实验电路,实验步骤如下:按图甲接好电路,滑动变阻器R1的滑片置于最(填“左”或“右”)侧,电阻箱R2调至较大,闭合两个开关,调节(填“滑动变阻器R1”或“电阻箱R2”)使电压表满偏;断开开关S2 , 其他不动,调节(填“滑动变阻器R1”或“电阻箱R2”)使电压表半偏,读出电阻箱R2的数值,即等于电压表的内阻。
  2. (2) 如果通过上述实验测得电压表的内阻为3050Ω,请你帮助设计改装成量程为6V的电压表,并利用上述所给器材设计测量充电宝的电动势与内阻(充电宝内阻较小)的电路,把设计的电路画在如图乙所示的虚线框中(图上标出器材名称字母)。

    图片_x0020_100015 图片_x0020_100016

  3. (3) 根据实际测出的电压表与电流表的值,通过描点连线,得到如图丙所示的U-I图线,则充电宝的电动势E=V,内阻r=Ω。(结果均保留两位有效数字)
如图所示的电路中,所有电阻都不受温度影响,滑片位于滑动变阻器R2的中点,电键S闭合时,水平放置的平行板电容器中带电尘埃恰好处于静止状态,现将滑片由中点移动到b端的过程中,设△U1、△U2、△U3分别为三块电压表示数变化量的绝对值,△I为流经电源电流变化量的绝对值,则下列说法正确的是(    )

A . 不断增大 B . C . 通过R3的电流由c经R3至d D . 尘埃带负电,向上做加速度越来越大的加速运动

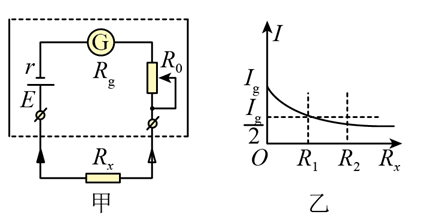

  1. (1) 如图甲所示,是欧姆表测未知电阻Rx阻值的原理图,电路中电池的电动势为E、内阻为r,R0为调零电阻,Rg为表头内阻,则电流I与待测电阻的阻值Rx关系式为:I=;(调零电阻接入电路的部分阻值用R0表示)



  2. (2) I﹣Rx的关系图象如图乙所示,由图象判断下列说法正确的是_____;
    A . 指针偏角越小,测量的误差越小 B . 欧姆调零是当Rx=0时,调节R0使电路中的电流I=Ig C . Rx越小,相同的电阻变化量对应的电流变化量越大,所以欧姆表的示数左密右疏 D . 测量中,当Rx的阻值为图乙中的R2时,指针位于表盘中央位置的右侧
  3. (3) 用欧姆挡粗测电阻,选用 “×1k”倍率挡测量,发现指针偏转角度过大,因此需选择(选填“×10k”或“×100”)倍率的挡,换挡后应重新进行(选填“欧姆”或“机械”)调零,测量时多用电表的示数如图丙所示,测量结果为Rx=Ω

  4. (4) 为了精确地测量待测电阻Rx的阻值,实验室提供了下列器材:

    A.电流表A1(量程为500μA,内阻r1=800Ω)

    B.电流表A2(量程为1.5mA,内阻r2约为300Ω左右)

    C.滑动变阻器R(0~100Ω;额定电流1A)

    D.定值电阻R1=3200Ω

    E.定值电阻R2=200Ω

    F.电源(电动势E=3.0V,内阻约2Ω)

    G.开关S、导线若干

    ①要求通过待测电阻的电流调节范围尽量大,请将设计好的电路图画在虚线框中(标出器材的符号)

    ②按正确的设计连接电路,闭合开关,移动滑动变阻器的滑片,读出电流表A1、A2的示数I1、I2 , 记录多组数据,并做出I1−I2图象如图丁所示,则待测电阻Rx=Ω(结果要保留3位有效数字)。
