第二章恒定电流知识点题库

下列说法中不正确的是（　　）

A . 摄像机实际上是一种将光信号转变为电信号的装置 B . 电视机实际上是一种将电信号转变为光信号的装置 C . 电视机接收的画面是连续的 D . 摄像机在1s内要送出25张画面

如图所示，电解池内有一价的电解液，ts内通过溶液内截面S的正离子数是n₁ ，负离子数是n₂ ，设元电荷为e，则以下解释中正确的是（）

A . 正离子定向移动形成的电流方向是从A→B，负离子定向移动形成的电流方向是B→A B . 溶液内正、负离子向相反方向移动，电流方向相同 C . 溶液内电流方向从A到B，电流I= $\text{[math]}$ D . 溶液中电流方向从A到B，电流I= $\text{[math]}$

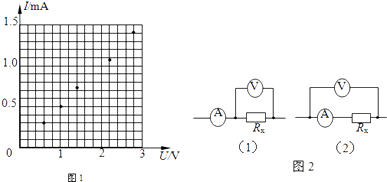

在用伏安法测电阻的实验中，所用电压表的内阻约为20kΩ，电流表的内阻约为20Ω．在粗测被测电阻数值的基础上，选择了尽可能减小误差的电路进行实验，测得的数据用圆点标于图1上，根据图中所记录的各点，在图1中画出被测电阻的I﹣U图线，由此求得该电阻测量值R_x=Ω；根据R_x的数值，可知实验中电表连接采用的是图2中图所示的电路（填“（1）”或“（2）”）；电阻的测量值与真实值相比较，测量值真实值（填“大于”、“小于”或“等于”）．

如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R．质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F=F₀+kv（F₀、k是常量），金属棒与导轨始终垂直且接触良好．金属棒中感应电流为I，受到的安培力大小为F_A ，电阻R两端的电压为U_R ，感应电流的功率为P，它们随时间t变化图象可能正确的有（）

A .

B .

C .

D .

某同学利用下列器材测量两节干电池的电动势和内阻．

A．待测干电池两节

B．电压表V_l、V₂ ，量程均为3V，内阻很大

C．定值电阻Ro（阻值未知）

D．电阻箱R

E．导线和开关．

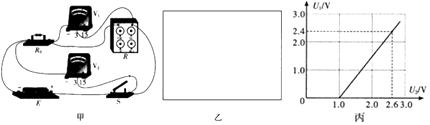

（1）根据如图甲所示的实物连接图，在图乙方框中画出相应的电路图；
（2）实验之前，需要利用该电路测出定值电阻R_o ．先把电阻箱R调到某一阻值R₁ ，再闭合开关，读出电压表V_l和V₂的示数分别为U₁₀、U₂₀ ，则R_o=（用U₁₀、U₂₀、R₁表示）．
（3）若测得R_o=1.2Ω，实验中调节电阻箱R，读出相应电压表V_l和V₂的多组数据U₁、U₂ ，描绘出U₁﹣U₂图象如图丙所示，则两节干电池的总电动势E=V，总内阻r=Ω

如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd，现将导体框分别朝两个方向以v、3v速度匀速拉出磁场，则导体框从两个方向移出磁场的两个过程中（）

A . 导体框中产生的感应电流方向相反 B . 导体框中产生的焦耳热相同 C . 导体框ad边两端电势差相同 D . 通过导体框截面的电量相同

如图所示是某款理发用的电吹风的电路图，它主要由电动机M和电热丝R构成．当闭合开关S₁、S₂后，电动机驱动风叶旋转，将空气从进风口吸入，经电热丝加热，形成热风后从出风口吹出．已知电吹风的额定电压为220 V，吹冷风时的功率为120 W，吹热风时的功率为1000 W．关于该电吹风，下列说法正确的是( )

A . 电热丝的电阻为55 Ω B . 电动机线圈的电阻为 $\text{[math]}$ Ω C . 当电吹风吹热风时，电热丝每秒钟消耗的电能为880 J D . 当电吹风吹热风时，电动机每秒钟消耗的电能为1200 J

一横截面积为S的铜导线，设每单位体积的导线中有n个自由电子，电子电荷量为e，在时间t内通过导线横截面的自由电子数目为N，则自由电子定向移动速率为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

在测量电源电动势和内阻的实验中，

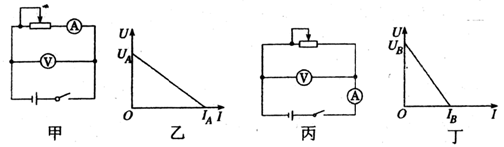

某实验小组同学根据图甲电路进行测量实验，记录下几组电压表和电流表的示数，并在坐标系内作出电压表示数U和对应的电流表示数I的图像，如图乙所示。为了克服系统误差，同学们又根据图丙电路进行测量，同样作出U-I图像，如图丁所示。经过讨论发现，利用图乙和图丁可以消除系统误差得出电源的电动势和内阻的真实值，则E_真=，r_真=。

小华同学在学校更换下来的旧日光灯管中发现灯管两端都有一段电阻丝（如图甲），为了测量电阻丝的电阻，小华设计了如下实验：

图片_x0020_100016

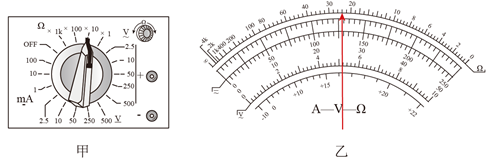

（1）步骤一：使用多用电表粗测电阻．将选择开关打到如图乙所示位置，正确操作后指针指在如图丙所示位置，应调节图乙中哪个旋钮（填“①”、“②”或者“③”），调节后再次测量前需要进行，此过程应调节图乙中哪个旋钮（填“①”、“②”或者“③”），正确操作后指针指在如图丁所示位置，则测量值为 $\text{[math]}$ ．
（2）步骤二：为了精确测量电阻丝的阻值随电压变化的规律，小华设计了如图戊所示电路，请用细线代替导线，在答题卷中帮助小华完成实物图连接．

（3）小华利用电路图测定电阻丝在不同电压情况，测量数据如下表：

电压 $\text{[math]}$	0	0.30	0.50	1.20	2.25	4.0	5.0	5.7	7.0	8.0	10.0	12.0
电流 $\text{[math]}$	0	0.10	0.15	0.30	0.40	0.50	0.54	0.55	0.56	0.57	0	0
发光情况	暗	暗	暗	暗	暗	暗	暗红	暗红	红	红	暗	暗

通过表格中数据发现，当电阻丝两端电压增大至某一值，电流表示数突然变为0，电压表仍有示数，发生这种状况的可能原因是．

曲靖一中高三8班在进行物理实验复习时，把同学分成了两个小组进行实验，其中一小组用半偏法测电流的内阻，另一小组测电源电动势和内阻．

第一小组用半偏法测电流的内阻．

（1）电路图如图所示，实验器材有：

A．待测电流表G，满偏电流300μA，内阻约为R_G=100Ω

B．电源（电动势1.5V）

C．电阻箱（0~999.9Ω）

D．滑动变阻器（0~20Ω）

E．滑动变阻器（0~30kΩ）

为了使测量尽量精确，在上述可供选择的器材中，滑动变阻器R应选用（填序号）．

实验步骤如下：首先断开S₂ ，闭合S₁ ，调节R_P的阻值，使电流表偏转到满刻度，然后闭合S₂ ，调节R的阻值，使电流表指针偏转到满刻度一半，记下此时R的阻值为100Ω，则待测电流表的内阻R_G的测量值为，测量值（填“小于”“等于”或“大于”）真实值．
（2）测电源电动势和内阻．
实验器材：为了测定一叠层电池的电动势和内电阻，实验中提供以下器材：

A．用已经测好的电流表G（满偏电流10mA，内阻10Ω）

B．电流表A（0-0.6A，内阻未知）

C．滑动变阻器R（0-100Ω，1A）

D．定值电阻R₀（阻值990Ω）

E．开关与导线若干

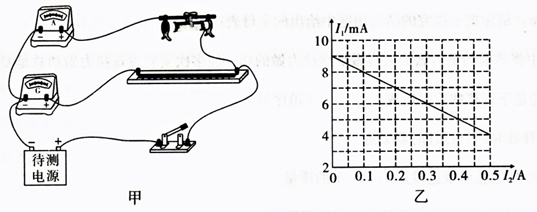

①某同学根据现有的实验器材，设计了图甲所示的电路，画出电路图．

②图乙为该同学根据上述设计的实验电路利用实验测出的数据绘出的I₁-I₂图线，I₁-为为电流表G的示数，I₁-为电流表A的示数，由图线可以得到被测电池的电动势E=V，内阻r=Ω

如图所示，a、b两个闭合线圈用同样的导线制成，匝数均为10匝，半径r_a=2r_b ，图示区域内有匀强磁场，且磁感应强度随时间均匀减小。则（）

图片_x0020_203640391

A . a、b线圈都产生了逆时针方向的电流 B . a、b线圈中产生的感应电动势之比E_a:E_b=2:1 C . a、b线圈中电功率之比P_a:P_b=2:1 D . a、b线圈中感应电流之比I_a:I_b=2:1

如图所示，把一个量程为5 $\text{[math]}$ 的电流表表头改装成欧姆表“×1”档，表头的内阻是50Ω，电池的电动势是1.5V，内阻为10Ω。经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（）

图片_x0020_788497355

A . 60Ω B . 150Ω C . 300Ω D . 600Ω

小明同学将废弃不用的手机充电器拆开，发现内部有一个变压器，他想在不拆变压器绕线的前提下测量其初级线圈的直流电阻，先用多用电表欧姆档测得阻值约400Ω，然后再用伏安法精确测量其直流电阻。现有器材如下：

①电流表A₁（量程20mA，内阻r₁约为3Ω，读数记为I₁）；

②电流表A₂（量程5 mA，内阻 $\text{[math]}$ ，读数记为I₂）；

③电压表V（量程15V，内阻Rv约为15 KΩ，读数记为U）；

④定值电阻 $\text{[math]}$ ；

⑤定值电阻 $\text{[math]}$ ；

⑥滑动变阻器R（0~1000Ω）；

⑦蓄电池E（电动势6V，内阻很小）；

⑧开关、导线若干。

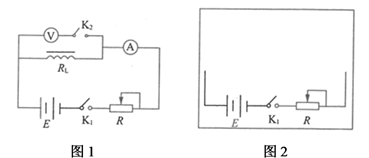

（1）小明利用以上的部分器材设计了如图1所示的电路图，请指出此电路设计不妥当的地方：.
（2）请利用提供的器材在图2的方框中画出改进后的电路图，并标出各器材的代号。
（3）测量初级线圈的电阻表达式为R_L=。（本结果均用题中所给的字母表示）
（4）关于实验操作说法正确的是___________。

A . 接通电路时应先接通K₁ ，电路稳定后再接通K₂ B . 实验结束拆除电路时应先断开K₁ ，稍等一会儿再断开K₂ C . 调整滑动变阻器电阻后立刻读出电表读数

某实验探究小组利用下列实验器材测量电池的电动势和内阻。

A．待测电池（电动势约 $\text{[math]}$ ，内阻r较小）

B．灵敏电流表G（量程 $\text{[math]}$ ，内阻 $\text{[math]}$ ）

C．电阻箱R（ $\text{[math]}$ ）

D．定值电阻 $\text{[math]}$ （阻值 $\text{[math]}$ ）

E.开关及导线若干

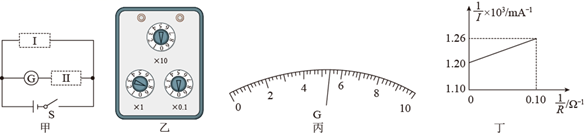

（1）该实验小组的同学设计如图中所示的电路图，其中虚线框Ⅰ、Ⅱ区中连接的元件分别是、（从给出器材中选出，并将其字母代号填入）。
（2）该小组同学进行的某次实验中，电阻箱的而板上旋钮位置如图乙所示，则接入的电阻值为Ω，灵敏电流计的指针位置如图丙所示，则读数为 $\text{[math]}$ 。
（3）图丁是实验小组由实验数据绘出的 $\text{[math]}$ （其中I为灵敏电流计的示数）图像。根据图像及条件可求得电源的电动势 $\text{[math]}$ V，内阻 $\text{[math]}$ Ω。（结果均保留两位小数）

下列说法正确的是（）

A . 单位时间内通过导体橫截面的电荷量越多，导体中的电流越大 B . 一节电动势为1.5V的干电池接入不同的电路时，电动势会发生变化 C . 电流的微观表达式 $\text{[math]}$ 中的v指的是自由电荷热运动的速率 D . 由 $\text{[math]}$ 可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比
