物体做自由落体运动，表示动能，表示势能，表示下落的距离，以水平地面为零势能面，下列所示图像中，能正确反映各物理量之间关系的是

利用太阳能电池这个能量转换器件将太阳能转变为电能的系统又称光伏发电系统．光伏发电系统的直流供电方式有其局限性，绝大多数光伏发电系统均采用交流供电方式．将直流电变为交流电的装置称为逆变器．

(1)用逆变器将直流电变为交流电进行供电有哪些好处？

请简要回答．

(2)有一台内阻为1 Ω的太阳能发电机，供给一个学校照明用电，如图所示，升压变压器匝数比为1∶4，降压变压器的匝数比为4∶1，输电线的总电阻R＝4 Ω，全校共22个班，每班有“220 V，40 W”灯6盏，若全部电灯正常发光，则

①发电机输出功率多大？

②发电机电动势多大？

③输电效率多少？

矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°角的过程中，平均感应电动势和最大感应电动势之比为(　　)

A．2∶π                        B．1∶2

C．2π∶1                       D．2∶1

一辆汽车以18km/h的速度在平直公路上匀速行驶。为了超车现以0.7m/s²的加速度加速，经10s后因前面有来车需紧急刹车，刹车时做加速度大小是6m/s²的匀减速运动，最后汽车停了下来。

(1)汽车在10s末的速度是多少？

(2)汽车从刹车到停下来用了多长时间？

如图所示，a、b是竖直方向上同一电场线上的两点，一带负电质点在a点由静止释放，到达b点时速度最大，则下列说法中正确的是（　　）

A．a点的电势高于b点的电势

B．a点的电场强度大于b点的电场强度

C．质点从a点运动到b 点的过程中电势能增加

D．质点在a点受到的电场力小于在b点受到的电场力

关于平均速度和瞬时速度的说法正确的是（    ）

　   A．  瞬时速度是物体在某一段时间内或某一段位移内的速度

　   B．  瞬时速度可看作时间趋于无穷小时的平均速度

　   C．  瞬时速度和平均速度都能精确的描述物体做变速直线运动的快慢

　   D．  平均速度即为速度的平均值



物理学的发展丰富了人类对物质世界的认识，推动了科学技术的创新和革命，促进了   物质生产的繁荣与人类文明的进步，下列表述不正确的是

   A．牛顿发现了万有引力定律

   B．相对论的创立表明经典力学已不再适用

   C．卡文迪许第一次在实验室里测出了万有引力常量

   D．爱因斯坦建立了狭义相对论，把物理学推进到高速领域

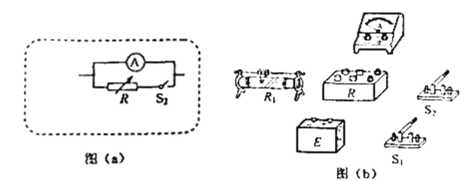

用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为），滑动变阻器，电阻箱R，电源E（电动势约为6V，内阻可忽略），开关和，导线若干。

（1）根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用_____________；
（2）将图（b）中的实物按设计的原理图连线__________；
（3）若实验提供的滑动变阻器有两种规格
①，额定电流2A ②，额定电流0.5A
实验中应该取________。（填“①”或“②”）

距水平地面高5 m的平台边缘放有一质量为1 kg的木块，一质量为20 g的子弹水平射入木块，并留在木块内，木块在子弹的冲击下掉落到水平地面上，测得木块落地位置到平台边缘的水平距离为3 m。不计空气阻力，重力加速度g＝10 m/s2。求：
（1）子弹射入木块前瞬间的速度大小；
（2）子弹射入木块的过程中所产生的内能。
