A.直流电源(6V,内阻不计)B.电流表G(满偏电流3mA,内阻Rg=10Ω)
C.电流表A(0﹣0.6А,内阻未知)D.滑动变阻器R(0﹣20Ω,5A)
E.滑动变阻器R,(0﹣200Ω,1A)F.定值电阻R0(阻值1990Ω)
G.开关与导线若干
电压表V1(量程为3V,内阻为3kΩ)
电流表A1(量程为100mA,内阻为10Ω)
电流表A2(量程为3A,内阻为0.1Ω)
滑动变阻器R1(0~10Ω,额定电流为2A)
滑动变阻器R2(0~1kΩ,额定电流为0.5A)
定值电阻R3(阻值为2.5Ω)
定值电阻R4(阻值为10Ω)
定值电阻R5(阻值为1kΩ)
电源E(E=3V,内阻不计)
实验要求小灯泡两端的电压从零开始变化并能进行多次测量。
A.小灯泡L(3V、1.8W);
B.滑动变阻器R(0~10Ω,额定电流1.5A);
C.电压表V1(量程:0~3V,RV=5kΩ);
D.电压表V2(量程:0~15V,RV=10kΩ);
E.电流表A1(量程:0~0.6A,RA=0.5Ω);
F.电流表A2(量程0~3A,RA=0.1Ω)
G.铅蓄电池、电键各一个,导线若干
实验中要求加在小灯泡两端的电压可连续地从零调到额定电压.
①为了减少误差,实验中应选电压表,电流表;

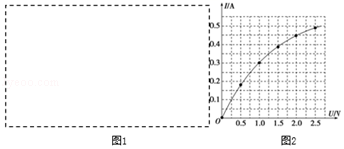

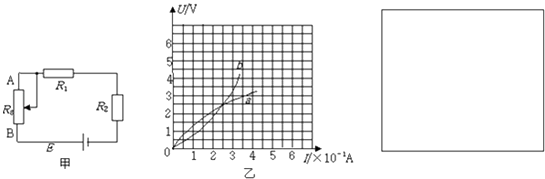

②某同学实验后作出的I-U图象如图所示,请分析该图象形成的原因是.
③请在图中虚线框内按要求完成实验电路图(用笔线代替导线)
A.电压表(0~5V,内阻10kΩ)
B.电压表(0~15V,内阻20kΩ)
C.电流表(0~3A,内阻1Ω)
D.电流表(0~0.6A,内阻0.4Ω)
E.滑动变阻器(10Ω,2A)
F.滑动变阻器(500Ω,1A)
G.学生电源(直流6V)、开关、导线若干
电源E1:电动势为3.0V,内阻不计;
电源E2:电动势为12.0V,内阻不计;
电压表V:量程为0~3V,内阻约为10kΩ
电流表A1:量程为0~3A,内阻约为0.1Ω;
电流表A2:量程为0~0.6A,内阻约为0.6Ω;
滑动变阻器R:最大阻值为l0Ω,额定电流为1.0A;开关S,导线若干.
用实验得到如下数据(I和U分别表示小灯泡的电流和电压):
|
I/A |
0.12 |
0.21 |
0.29 |
0.34 |
0.38 |
0.42 |
0.45 |
0.47 |
0.49 |
0.50 |
|
U/V |
0.20 |
0.40 |
0.60 |
0.80 |
1.00 |
1.20 |
1.40 |
1.60 |
1.80 |
2.00 |
A.电压表(0~3V,内阻
)
B.电流表(0~0.6A,内阻
)
C.电流表(0~3A,内阻
)
D.滑动变阻器(
,2A)
E.滑动变阻器(
,1.0A)
F.蓄电池(电动势6V,内阻不计)
实验要求测量数据范围尽可能大些 ①则滑动变阻器应选用(用序号字母表示);电流表应选用(用序号字母表示).

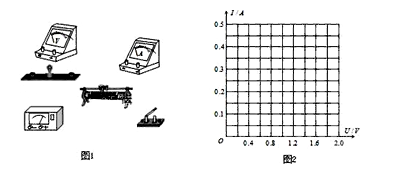

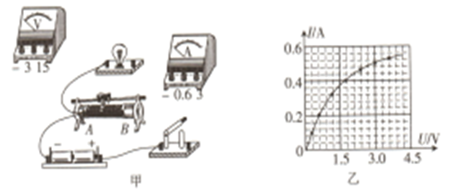

②设计电路,用笔画线代替导线在图中将实物连接成实验所需电路图。
③通过实验测得此灯泡的伏安特性曲线如图所示.由图线可求得此灯泡在正常工作时的电阻为Ω.
A.电压表(0~3 V,内阻约为6 kΩ)
B.电压表(0~15 V,内阻约为30 kΩ)
C.电流表(0~3 A,内阻约为0.1Ω)
D.电流表(0~0.6 A,内阻约为0.5Ω)
E.滑动变阻器(10Ω,5 A)
F.蓄电池(电动势6 V,内阻不计)
A.小灯泡“6V3W”,
B.直流电源
,
C.电流表(量程3A,内阻约
),
D.电流表(量程
,内阻约
),
E.电压表(量程6V,内阻约
,
F.电压表(量程20V,内阻约
,
G.滑动变阻器(
、2A),
H.滑动变阻器(
、
)
填字母代号
电池组(电动势为4.5 V,内阻约为1 Ω);
电流表(量程为0~250 mA,内阻约5 Ω);
电压表(量程为0~3 V,内阻约3 kΩ);
电键一个、导线若干.
|
实验器材名称 |
规格 |
|
待测的发光二极管 |
|
|
直流电源E |
电动势4.5V,内阻忽略不计 |
|
滑动变阻器R |
最大阻值为20Ω |
|
电压表V1 |
量程10V,内阻约50kΩ |
|
电压表V2 |
量程5V,内阻约20kΩ |
|
电流表A1 |
量程100mA,内阻约50Ω |
|
电流表A2 |
量程60mA,内阻约100Ω |
|
电键S |
|
|
导线若干 |
①为准确、方便地进行测量,电压表应选用,电流表应选用.(填字母符号)
②利用现有器材设计实验电路图,并在虚线框内画出.

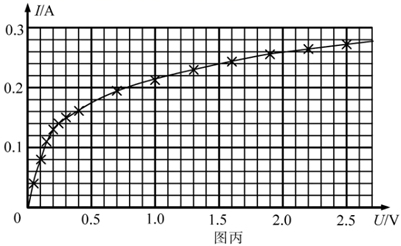

图像如图丙所示。当电压表为第(2)问中示数时,由图像可知,小灯泡的电阻为
(结果保留2位有效数字)。
待测小灯泡(额定电压12V,工作时电阻为100Ω左右);
电源E(电动势为14V);
电压表V(量程为15V,内阻约为15kΩ);
电流表A(量程为100mA,内阻约为10Ω);
滑动变阻器(最大阻值为10Ω);
单刀单掷开关;导线若干。

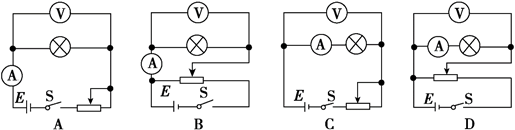

B .
C .
D .
,功率约为
的小灯泡,现要用伏安法描绘这个灯泡的
图线,有下列器材供选用: A.电压表
,内阻
B.电压表
,内阻
C.电流表
,内阻
D.电流表
,内阻
E.滑动变阻器
F.滑动变阻器
G.电源电压6V
①进行试验时,电压表应选用,电流表应选用。滑动变阻器应选用。
用序号字母表示
②画出合理的电路图。
A.电压表 V1(0~1V,内阻 2kΩ)
B.电压表 V2(0~15V,内阻 15kΩ)
C.电流表 A(0~1A,内阻约 1Ω)
D.定值电阻 R1=6kΩ
E. 定值电阻 R2=16kΩ
F. 滑动变阻器 R(0~10Ω, 额定电流 2A)
G. 学生电源(直流5V,内阻不计)
H. 开关、导线若干
A.待测小灯泡(3.0V、1.5W)
B.电流表(量程3A,内阻约为1Ω)
C.电流表(量程0.6A,内阻约为5Ω)
D.电压表(量程3.0V,内阻约为10kΩ)
E.电压表(量程15.0V,内阻约为50kΩ)
F.滑动变阻器(最大阻值为100Ω,额定电流50mA)
G.滑动变阻器(最大阻值为10Ω,额定电流1.0A)
H.电源(电动势为4.0V,内阻不计)
I.电键及导线等
B .
C .
D .
图线,则当小灯泡两端电压为1.4V时,小灯泡的电阻约为Ω。

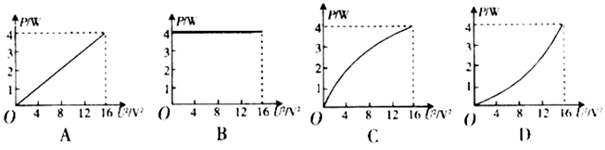

图像正确的是_________。
B .
C .
D .

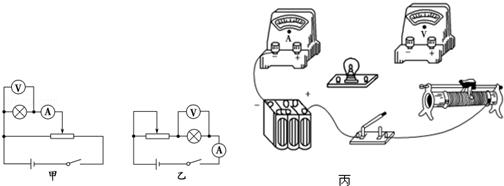

图线的实验电路图。
,其中k为常数。当小灯泡温度为27℃时电阻为
,且小灯泡的
特性曲线如图乙所示。该小灯泡以额定功率工作时,灯丝的温度为℃(采用科学记数法,结果保留两位有效数字)。
,

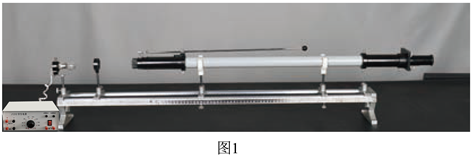

)作为光源,利用学生电源“直流
”挡为白炽灯泡供电。
,然后闭合开关,电源显示过载自动断电,再次闭合开关均显示过载。为了检测过载的原因,进行如下操作: ①用多用电表“欧姆

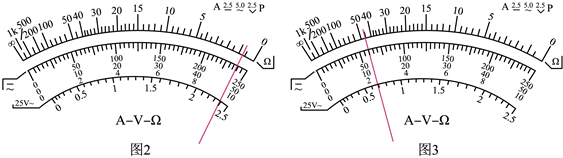

挡”测白炽灯泡电阻,正确操作后表盘指针如图2所示,则灯泡应该是(选择“短路”、“断路”或“正常”)。
②将多用电表选择开关拨至直流电压“
”挡,直接测量学生电源两极电压,正确操作后表盘指针如图3所示,则电源电动势约为V。
③为进一步分析灯泡与电源情况,利用该电源与其他必须的实验器材,通过实验测绘出小灯泡的伏安特性曲线如图4所示,则电源过载的可能原因及解决的办法,下列说法最合理的是。
A.连接电源时误接了交流电压挡,可以通过更换为直流电压挡来解决
B.电源内阻过小,导致电流过大,可以通过串联一个保护电阻来解决
C.刚通电时灯丝温度低电阻小,电流过大,可以通过将电压由小逐渐增大到
来解决
