描绘小电珠的伏安特性曲线 知识点题库

一个小灯泡的额定电压为2.0V.额定电流约为0.5A,选用下列实验器材进行实验,并利用实验数据描绘和研究小灯泡的伏安特性曲线

A.电源E:电动势为3.0V,内阻不计;

B.电压表V1:量程为0~3V,内阻约为1kΩ

C.电压表V2:量程为0~15V,内阻约为4kΩ

D.电流表A1:量程为0~3A,内阻约为0.1Ω;

E.电流表A2:量程为0~0.6A,内阻约为0.6Ω;

F.滑动变阻器R1:最大阻值为l0Ω,额定电流为0.6A;

G.滑动变阻器R2:最大阻值为l5Ω,额定电流为1.0A;

H.滑动变阻器R3:最大阻值为l50Ω,额定电流为1.0A;

I.开关S,导线若干.

实验得到如下数据(I和U分别表示通过小灯泡的电流和加在小灯泡两端的电压):

I/A

0.00

0.12

0.21

0.29

0.34

0.38

0.42

0.45

0.47

0.49

0.50

U/V

0.00

0.20

0.40

0.60

0.80

1.00

1.20

1.40

1.60

1.80

2.00

  1. (1) 实验中电压表应选用;电流表应选用;滑动变阻器应选用(请填写选项前对应的字母).

  2. (2) 请你不要改动已连接导线,在图1的实物连接图中把还需要连接的导线补上.闭合开关前,应使变阻器滑片放在最(填“左”或“右”)端.

  3. (3) 在图2坐标中画出小灯泡的U﹣I曲线.

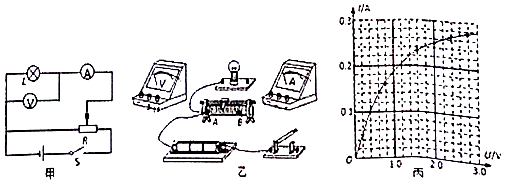

某学习小组探究一小电珠在不同电压下的电功率大小,实验器材如图甲所示,现已完成部分导线的连接.

①实验要求滑动变阻器的滑片从左到右移动过程中,电流表的示数从零开始逐渐增大,请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接

②某次测量,电流表指针偏转如图乙所示,则电流表的示数为A;

③该小组描绘出的伏安特性曲线如图丙所示,根据图线判断,将只相同的小电珠并联后,直接与电动势为3V、内阻为1Ω的电源组成闭合回路,可使小电珠的总功率最大,其总功率的值为W(保留两位小数).

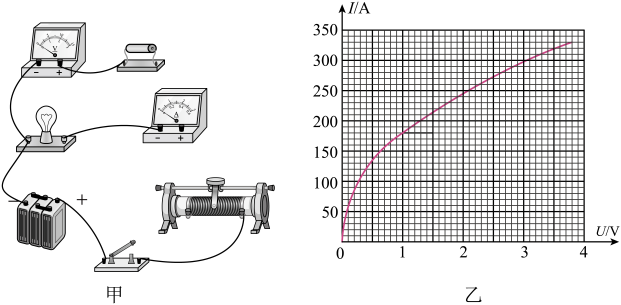

图甲为某同学测绘额定电压为2.5V的小灯泡的I﹣U图线的实验电路图.

  1. (1) 根据电路图以及相关参数,选择好量程,用笔画线代替导线,将图乙中的实验电路连接成完整实验电路.
  2. (2) 开关S闭合之前,图乙中滑动变阻器的滑片应该置于(选填“A端”、“B端”或“AB正中间”).
  3. (3) 实验得到小灯泡的伏安特性曲线如图所示.如果这个小灯泡两端所加电压为1.4V,则小灯泡此时的电阻是(保留一位小数).随着电压增大,小灯泡的电阻.(填“增大”,“减小”或“不变”),原因是
有一个小灯泡上标有“ ”字样,现要测量该灯泡的伏安特性曲线,有下列器材可供选用:

A.电压表( ,内阻

B.电压表( ,内阻

C.电流表( ,内阻

D.电流表( ,内阻

E.滑动变阻器(

F.滑动变阻器(

G.直流电源( ,内阻不计),另有开关一个、导线若干。

  1. (1) 实验中电压表应选,电流表应选,滑动变阻器应选。(只填器材的字母代号)
  2. (2) 在答题卡的虚线框中画出实验电路图,要求电流、电压能从零开始变化。
要测绘额定电压为2  V的日常用小电珠的伏安特性曲线,所供选择的器材除了导线和开关外,还有以下一些器材可供选择:

A.电源E(电动势3.0  V,内阻可不计)

B.电压表V1(量程为0~3.0  V,内阻约2  kΩ)

C.电压表V2(0~15.0 V,内阻约6 kΩ

D.电流表A1(0~0.6  A,内阻约1  Ω)

E.电流表A2(0~100 mA,内阻约2 Ω)

F.滑动变阻器R1(最大值10  Ω)

G.滑动变阻器R2(最大值2  kΩ)

  1. (1) 为减少实验误差,实验中电压表应选择,电流表应选择,滑动变阻器应选择.(填各器材的序号)
  2. (2) 为提高实验精度,请你设计实验电路图,并画在下面的虚线框中.

  3. (3) 实验中测得一组数据如下表所示,根据表格中的数据在方格纸上作出该电珠的伏安特性曲线。

  4. (4) 该小电珠的额定功率是
在“描绘小灯泡的伏安特性曲线”实验中,小灯泡的额定电压为2.5V,额定功率为0.5W,此外还有以下器材可供选择:

A.直流电源3V(内阻不计)

B.直流电流表0~300mA(内阻约为5Ω)

C.直流电流表0~3A(内阻约为0.1Ω)

D.直流电压表0~3V(内阻约为3kΩ)

E.滑动变阻器100Ω,0.5A

F.滑动变阻器10Ω,2A

G.导线和开关

实验要求小灯泡两端的电压从零开始变化并能进行多次测量.

  1. (1) 实验中电流表应选用,滑动变阻器应选用;(均填写仪器前的字母)

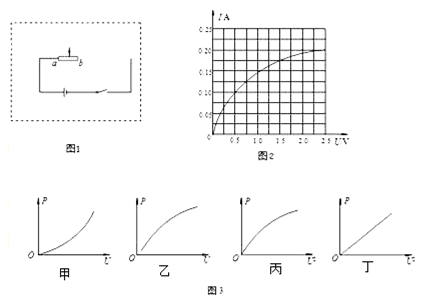

  2. (2) 在图1所示的虚线框中画出符合要求的实验电路图(虚线框中已将所需的滑动变阻器画出,请补齐电路的其他部分,要求滑片P向b端滑动时,灯泡变亮);
  3. (3) 根据实验数据,画出的小灯泡I﹣U图线如图2所示.由此可知,当电压为0.5V时,小灯泡的灯丝电阻是Ω;
  4. (4) 根据实验测量结果可以绘制小灯泡的电功率P随其两端电压U或电压的平方U2变化的图象,在图3中所给出的甲、乙、丙、丁图象中可能正确的是.(选填“甲”、“乙”、“丙”或“丁”)
在“描绘小灯泡的伏安特性曲线”的实验中,使用的小灯泡为“6V,0.5A”,其他供选择的器材有:

电压表V1(量程6V,内阻约20kΩ)

电流表A1(量程3A,内阻约0.2Ω)

电流表A2(量程0.6A,内阻约1Ω)

变阻器R1(0-1000Ω,0.5A)

变阻器R2(0-20Ω,2A)

学生电源E(6-8V)

开关S及导线若干

实验中要求在电压表示数从0开始读取并记录下几组不同的电压值U和对应的电流值I,以便作出伏安特性曲线。

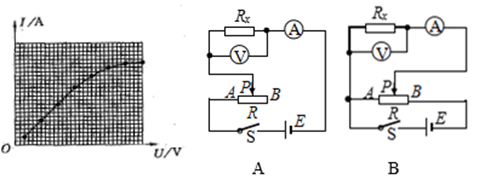

图片_x0020_100022

  1. (1) 则在上述器材中,电流表应选,变阻器应选,图中Rx表示小灯泡,实验电路图应选下图中的(选填“A”或“B”)。依据你所选的电路图连接好电路后在开关闭合前应将滑片P移到端(选填“A”或“B”)。
  2. (2) 正确测量后,依据测量数据作出的伏安特性曲线如图所示并不是一条直线,这表明小灯泡的电阻随温度的升高而
在“描绘小灯泡的伏安特性曲线”的实验中,除有一标有“3 V 1.8 W”的小灯泡、电源、导线和开关外,还有:电流表A(0~0.6 A,内阻约为0.1 Ω)、电压表V(0~3 V,内阻约为4 kΩ)、滑动变阻器R(0~10 Ω,2 A).实验要求保证器材的安全,灯泡两端的电压能从0连续调节,测量结果尽量准确.
  1. (1) 为尽可能地减小误差,实验中采用电流表(选填“内接”或“外接”),采用正确的方式测出的电阻值(选填“大于”“小于”或“等于”)电阻的真实值.
  2. (2) 在方框中补充画出一个合理完整的电路图.
  3. (3) 某同学根据电路图连接实物图时,并未连接完整,请用笔画线代替导线完成实物图的连接.

    图片_x0020_100009 图片_x0020_100010

  4. (4) 根据实物图,开关S闭合之前,图中滑动变阻器的滑片应该置于(选填“左端”“右端”或“中间”).
在“描绘小灯泡的伏安特性曲线”的实验中,需测量一个标有“3V,1.5W”灯泡两端的电压和通过灯泡的电流。现有如下器材:直流电源(电动势3.0V,内阻不计)

电流表A1(量程3A,内阻约0.1Ω) 电流表A2(量程600mA,内阻约5Ω)

电压表V1(量程3V,内阻约3kΩ)     电压表V2(量程15V,内阻约200kΩ)

滑动变阻器R1(阻值0~10Ω,额定电流1A)

滑动变阻器R2(阻值0~1kΩ,额定电流300mA)

  1. (1) 在该实验中,电流表应选择(填“A1”或“A2”),电压表应选择(填“V1”或“V2”),滑动变阻器应选择(填“R1”或“R2”).

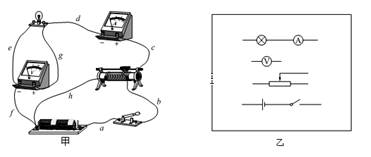

  2. (2) 某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路,请在乙图方框中完成实验的电路图.
  3. (3) 如图是学习小组在实验中根据测出的数据,在方格纸上作出该小灯泡的伏安特性曲线。若将该灯泡与一个6.0Ω的定值电阻串联,直接接在题中提供的电源两端,请估算该小灯泡的实际功率P=W(保留两位有效数字)。

某小组在做“描绘小灯泡的伏安特性曲线”实验中选用了规格为“ ”的小灯泡,并选用多用电表测小灯泡两端的电压.

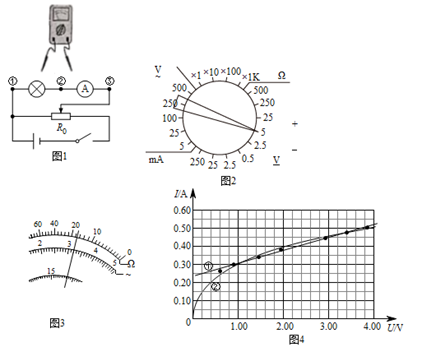

  1. (1) 在红、黑表笔与多用电表已正确连接情况下,按图1所示的电路图正确接线后,多用电表一支表笔接①处,另一支表笔接触点从②换到③时,多用电表的示数变化较大,而电流表示数几乎不变则表笔与电路的正确接法是______ 填字母
    A . 红表笔接①,黑表笔接② B . 红表笔接①,黑表笔接③ C . 黑表笔接①,红表笔接② D . 黑表笔接①,红表笔接③
  2. (2) 在某次正确的操作中,多用电表的选择开关与指针位置分别如图2和图3所示,则多用电表的读数是
  3. (3) 该小组测得了多组电压、电流数据后,在 坐标系中正确地描好了一系列数据点,如图4所示.甲同学认为根据数据点应连接成直线①,乙同学认为应连接成光滑曲线②.你认为正确的是同学 选填“甲”或“乙” ;由正确图线求出电压为 时小灯泡的电阻Rx= 保留两位有效数字
有一个小灯泡上标有“4V、2W”的字样,现在要用伏安法描绘这个灯泡的I﹣U图线.现有下列器材供选用:

A.电压表(0~5V,内阻10kΩ)

B.电压表(0~15V,内阻20kΩ)

C.电流表(0~3A,内阻1Ω)

D.电流表(0~0.6A,内阻0.4Ω)

E.滑动变阻器(最大阻值5Ω)

F.滑动变阻器(最大阻值500Ω)

G.学生电源(直流6V)、开关、导线若干

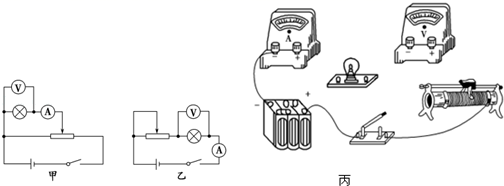

图片_x0020_100015

  1. (1) 实验时,选用的电路图来完成实验。(填“图甲”或“图乙”)
  2. (2) 实验中所用电压表应选,电流表应选用,滑动变阻器应选用。(填序号)
  3. (3) 把图丙中所示的实验器材用实线连接成实物电路图。
  4. (4) 下列小灯泡的伏安特性曲线符合实际的是________。
    A . 图片_x0020_100016 B . 图片_x0020_100017 C . 图片_x0020_100018 D . 图片_x0020_100019
在“描绘小灯泡的伏安特性曲线”的实验中,可供选择的器材有:

A.小灯泡:规格为“3.8 V、0.3 A”

B.电流表:量程0~0.6 A,内阻约为0.5 Ω

C.电流表:量程0~3 A,内阻约为0.1 Ω

D.电压表:量程0~5 V,内阻约为5 kΩ

E. 电压表: 量程0~15 V,内阻约为50 kΩ

F.滑动变阻器:阻值范围0~10 Ω,额定电流2 A

G. 滑动变阻器: 阻值范围0~100 Ω,额定电流50 mA

H.电池组:电动势6 V,内阻约为1 Ω

I.开关一只,导线若干

  1. (1) 为了使测量尽可能地准确,电流表应选,电压表应选,滑动变阻器应选.(填器材代号)需要使小灯泡两端电压从0逐渐增大到3.8 V且能方便地进行调节,滑动变阻器应采用的连接方式.

    图片_x0020_491152321

  2. (2) 请在虚线框内设计一个电路图.
为了描绘小灯泡(2.8V,1.4W)的伏安特性曲线,现有以下实验器材:

A.直流电源(电动势约为3V,内阻可不计)

B.直流电流表(量程 ,内阻约为0.1Ω)

C.直流电流表(量程 ,内阻为3Ω)

D.直流电压表(量程 ,内阻约为10kΩ)

E.直流电压表(量程 ,内阻约为5kΩ)

F.滑动变阻器(最大阻值10Ω,允许通过的最大电流为2A)

G.滑动变阻器(最大阻值1kΩ,允许通过的最大电流为0.5A)

H.电阻箱(

  1. (1) 根据题干信息,为了测量结果尽量准确,电流表应选取,电压表应选取,滑动变阻器应选取(填器材编号)
  2. (2) 请你根据要求设计实验电路图。

  3. (3) 通过多次实验,对实验数据进行分析和处理,得到如图所示小灯泡的伏安特性曲线,根据图象可以看出灯泡电阻随电压的增大而,当小灯泡两端的电压为0.80V时,小灯泡的实际功率为W。(结果小数点后保留两位)



某同学做“描绘小灯泡的伏安特性曲线”的实验。已选用的器材有;电池组E(电动势3.0V),小灯泡L(额定功率1W,额定电流0.5A),电流表(0~0.6A),开关和导线若干。
  1. (1) 实验中电压表应选用;滑动变阻器应选用。(选填相应器材前的字母)

    A.电压表(0~3V)    B.电压表(0~15V)

    C.滑动变阻器(0~5Ω)    D.滑动变阻器(0~50Ω)

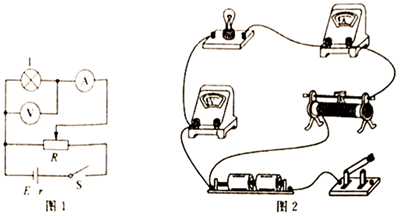

  2. (2) 该同学设计了如图1所示的实验电路。图2是实验器材实物图,图中已连接了部分导线。请根据图1所示的实验电路,补充完成图2中实物间的连线。

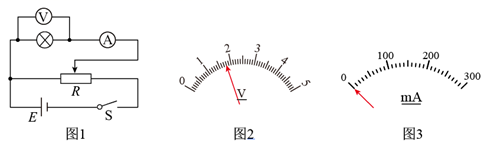

在实验室对规格为“ ”的小灯泡进行“测绘小灯泡伏安特性曲线”实验。
  1. (1) 根据图1所示实验电路图连接电路,为检验电路通电情况,接通开关后,电压表和电流表示数如图2和图3所示,此时理想电压为V(结果保留3位有效数字),而电流表示数为零。出现上述情况的可能原因是

    A.电流表接线处断路        B.电压表接线处短路

    C.小灯泡接线处断路        D.小灯泡接线处短路

  2. (2) 正确连接电路,记录多组数据,在坐标纸上描出各对应点并连线.与实验用的小灯泡相对应的 图象可能是图4中的图线;(填“甲”或“乙”)

  3. (3) 当小灯泡两端电压为 时,其消耗的实际功率约为__________W。
    A . 0.75 B . 0.55 C . 0.48 D . 0.35
有一个小灯泡上标有“ ”的字样,现在要用伏安法描绘这个灯泡的 图线。现有下列器材供选用:

A.电压表( ,内阻

B.电压表( ,内阻

C.电流表( ,内阻

D.电流表( ,内阻

E.滑动变阻器(最大阻值

F.滑动变阻器(最大阻值

G.学生电源(直流 )、开关、导线若干

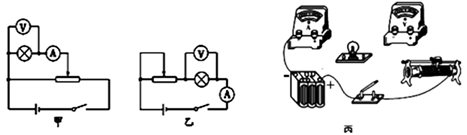

  1. (1) 实验时,选用的电路图来完成实验。(填“图甲”或“图乙”)
  2. (2) 实验中所用电压表应选,电流表应选用,滑动变阻器应选用。(填序号)
  3. (3) 把图丙中所示的实验器材用实线连接成实物电路图(请在答题卡作答)。
某物理兴趣小组要描绘小灯泡的伏安特性曲线,在实验室找到如下器材:

A.小灯泡L1(额定电压为3V)                B.小灯泡L2(额定电压为3V)

C.电流表A1(0~0.6A,内阻约为0.5Ω)        D.电流表A2(0~3 A,内阻约为0.2Ω)

E.电流表G(满偏电流Ig=3mA,内阻Rg=10Ω)    F.电阻箱R0(阻值0~9999Ω)

G.固定电阻R1=10Ω H.滑动变阻器R2(0~5Ω,2A)

I.滑动变阻器R3(0~100Ω,0.2A)               J.稳压电源(12V)

K.开关及导线若干

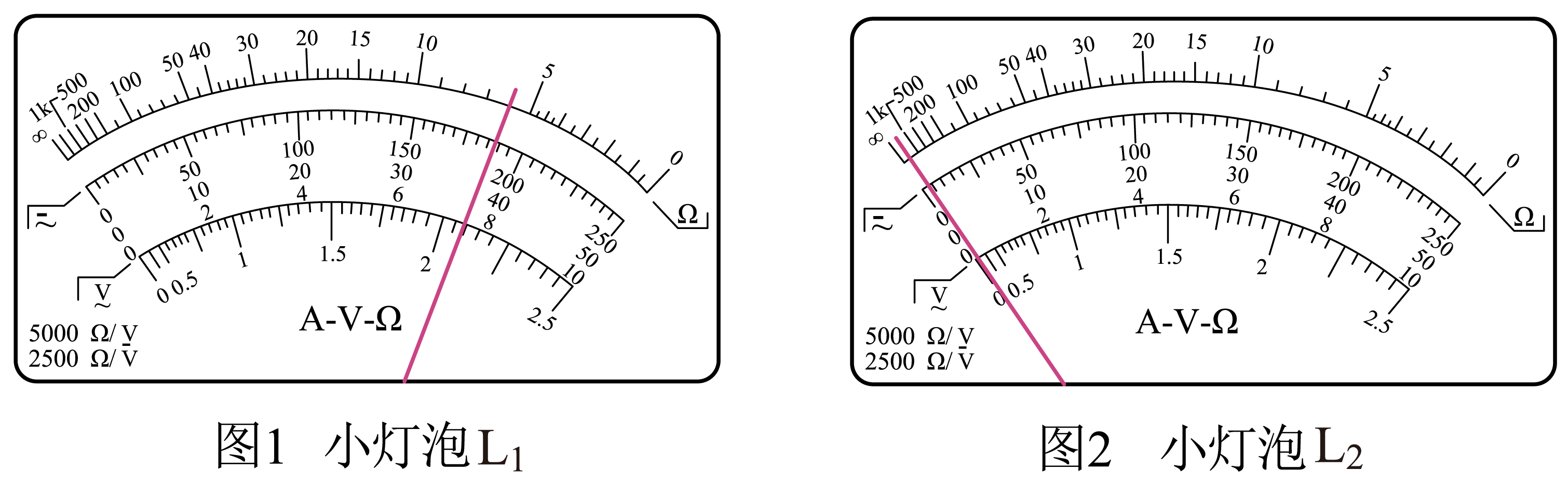

  1. (1) 某同学用多用电表的欧姆“×1”挡,判断小灯泡L1、小灯泡L2哪个能正常使用,测量如图,则应该选用(选填“L1”或“L2”)做实验;
  2. (2) 由于提供的器材无电压表,需利用电流表改装成量程为3V的电压表,需要(选填“串”或“并”)联电阻箱R0 , 则R0阻值调为Ω。为了调节方便,测量尽量准确,另一个电流表选,滑动变阻器选。(均填写器材前面的字母序号)
  3. (3) 在下面方框内画出实验电路图。

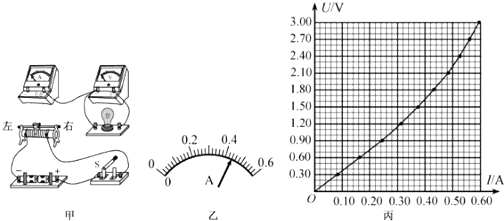

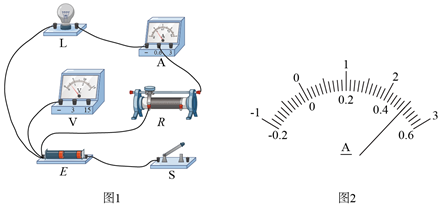

某同学在做“测绘小灯泡的伏安特性曲线”实验,电路连接如图1所示

①电路图未连接完,请帮他连接好电路图

②在闭合开关前,滑动变阻器触头应打在端(填“左”或“右”);

③如图2所示,电流表的读数为A。

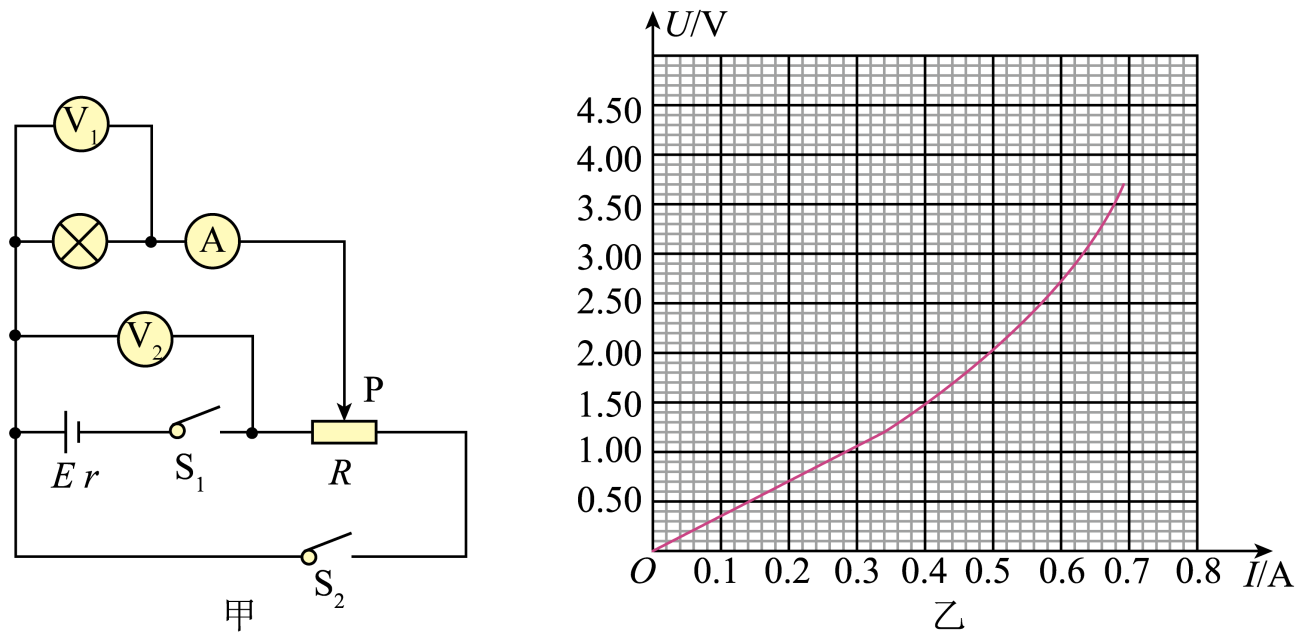

某物理学习小组为了探究小灯泡L(3.8 V,0.7 A)的伏安特性曲线,同时再测定电源电动势和内阻,设计了如甲所示的电路图。

  1. (1) 为了完成实验目的,该物理学习小组进行以下的实验操作:

    第①步:按照电路图甲正确连接好电路,将开关S1闭合,开关S2( “闭合”或“断开”),移动滑动变阻器滑片,测量并记录电压表和电流表数据。现有如下两组数据:

    第一组:电流表I=0.20A, 电压表U1=0.65V, 电压表U2=4.3V

    第二组:电流表=0.40A, 电压表=1.50V, 电压表=4.1V

    利用以上数据可以求出电源电动势E=V,电源内阻r=Ω。(结果均保留2位有效数字)

    第②步:将滑动变阻器滑片P调到(填“最右边”或“中间”或“最左边”),再闭合开关,移动调节滑动变阻器滑片,测量并记录多组电压表和电流表数据。利用以上测量数据描绘小灯泡的伏安特性曲线,如图乙所示。

  2. (2) 现在将六盏完全相同的灯泡L(3.8V,0.7 A)并联后直接接在题中电源的两端,则该电路中每盏小灯泡的功率W。(计算结果保留2位有效数字)
某同学研究一小灯泡L(额定电压 , 额定功率)的伏安特性。除了待测小灯泡、不同阻值的定值电阻、开关和导线外,实验室还可以提供的实验器材有:

A.电流表(量程 , 内阻约为

B.电流表(量程 , 内阻约为

C.电压表V(量程 , 内阻为

D.滑动变阻器(最大阻值

E.滑动变阻器(最大阻值

F.电源E(电动势 , 内阻不计)

据此回答下列问题:

  1. (1) 为了使测量结果尽量准确,电流表应选用,滑动变阻器应选用;(填仪器前的字母代号)
  2. (2) 实验要求能够在的范围内对小灯泡的电压进行测量,该同学需要先对电压表进行改装,现有阻值为的定值电阻可供选择,他应该选择阻值为的定值电阻进行实验;
  3. (3) 请用笔画代替导线将图甲中的实物图连线补充完整。

  4. (4) 实验测得小灯泡的伏安特性曲线如图乙所示。若将该小灯泡与另一电源(电动势 , 内阻为)、阻值为的定值电阻用导线串联后组成完整的回路,此时小灯泡的实际功率为W(结果保留2位有效数字)。
