现要测定一个额定电压4V，额定功率为1.6W的小灯泡（图中作

表示）的伏安特性曲线．要求所测电压范围为0.1～4V．现有器材：直流电源E（电动势4V，内阻不计），电压表

（量程4.5V，内阻约为4×10⁴Ω），电流表

（量程250mA，内阻约为2Ω），电流表

（量程为500mA，内阻约为1Ω），滑动变阻器R（最大阻值约为30Ω），电键S，导线若干．

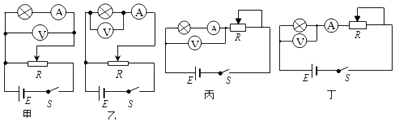

如果既要满足要求，又要测量误差小，应该选用的电流表是，下面四个电路应该选用的是．

某同学用图1所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化的图象．除了导线和开关外，有以下一些器材可供选择：

电流表：A₁（量程100mA，内阻约2Ω）；A₂（量程0.6A，内阻约0.3Ω）；

电压表：V₁（量程5V，内阻约5kΩ ）；V₂（量程15V，内阻约15Ω ）；

电源：E₁（电动势为1.5V，内阻为0.2Ω）；E₂（电动势为4V，内阻约为0.04Ω）．

滑动变阻器：R₁（最大阻值约为100Ω），R₂（最大阻值约为10Ω），

电键S，导线若干．

（1）为了调节方便，测量准确，实验中应选用电流表，电压表，滑动变阻器，电源．（填器材的符号）
（2）根据实验数据，计算并描绘出R﹣U的图象如图2所示．由图象可知，此灯泡在不工作时，灯丝电阻为；当所加电压为3.00V时，灯丝电阻为，灯泡实际消耗的电功率为．
（3）根据R﹣U图象，可确定小灯泡耗电功率P与外加电压U的关系．符合该关系的示意图是下列图中的．

某同学做描绘小灯泡（额定电压为3.8V，额定电流为0.32A）的伏安法特性曲线实验，实验给定的实验器材如下：（本实验要求小灯泡的电压从零开始调至额定电压）

直流电源的电动势为4V，内阻不计

电压表V（量程4V，内阻约为5kΩ

电流表A₁（量程0.6A，内阻约为4Ω）

电流表A₂（量程3A，内阻约为1Ω）

滑动变阻器R₁（0到1000Ω，0.5A）

滑动变阻器R₂（0到10Ω，2A）

开关、导线若干．

（1）若该同学误将电流表和电压表接成如图所示的电路，其他部分连接正确，接通电源后，以下说法正确的是．

A . 小灯泡将发光 B . 小灯泡将不亮 C . 电压表会烧坏 D . 电流表将会烧坏
（2）下列关于该实验的说法，正确的是

A . 实验电路应选择图乙中的电路图（a） B . 电流表应选用A₂ C . 滑动变阻器应该选用R₂ D . 若采用如图乙（b）所示电路图，实验前，滑动变阻器的滑片应置于最右端
（3）该同学按照正确的电路图和正确的实验步骤，描出的伏安特性曲线如图丙所示，从图中可知小灯泡的阻值随小灯泡两端的电压的增大而（填增大、减小、先增大后减小、先减小后增大），当给小灯泡加额定电压3.2V时，此时小灯泡的发热功率为W（结果取2位有效数字）．

某物理兴趣小组做“探究小灯泡伏安特性曲线”实验，选择了如图所示的电路图测量了多组小灯泡工作时的电压和电流值。

（1）请根据该电路图完成图中的实物图连线。
（2）经过实验，得到下表数据，请在坐标纸上画出本次实验的 $\text{[math]}$ 图线。
$\text{[math]}$
0
0.19
0.30
0.50
0.40
0.44
0.48
$\text{[math]}$
0
0.5
1.0
1.5
2.0
3.0
4.0

为描绘小灯泡的伏安特性曲线，实验室备有下列器材：

A.小灯泡(额定电压6V，额定电流600mA)

B.电流表A1,(量程0-0.6 A,内阻约为0.5 $\text{[math]}$ )

C.电流表A2(量程0-3A,内阻约为O.l $\text{[math]}$ )

D.电压表V(量程0-6V,内阻约为10k $\text{[math]}$ )

E.滑动变阻器R1(0-10 $\text{[math]}$ ,2A)

F.滑动变阻器 R2((0-100 $\text{[math]}$ ，1.5A)

G.直流电源E(约6V)

H.开关、导线若干

（1）实验中电流表应选用，滑动变阻器应选用(以上均填器材代号)。
（2）请用笔画线代替导线，将图甲电路连接完整。

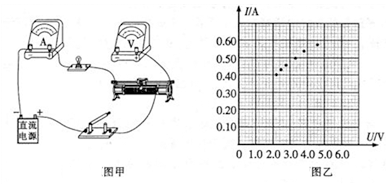

（3）实验电路连接正确，闭合开关，从最左端向右端调节滑动变阻器滑片，记录电流表和电压表相应示数，根据实验数据在坐标系中描点如图乙所示，则电路发生的故障是。

有一个小灯泡上标有“3V；1.5W”的字样，现在要描绘小灯泡的伏安特性曲线，有下列器材供选用：

A．电压表（0～6V，内阻20KΩ ）

B．电压表（0～3V，内阻10KΩ ）

C．电流表（0～0.6A，内阻0.4Ω）

D．电流表（0～0.3A，内阻1Ω）

E．滑动变阻器（500Ω，0.2A）

F．滑动变阻器（5Ω，10A）

（1）实验中电压表应选用，电流表应选用．（用序号字母表示）
（2）为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用．（用序号字母表示）
（3）请在下面的方框中画出实验原理图。
（4）如图所示的实物电路中部分导线已连接，请用笔画线代替导线将电路补充完整。

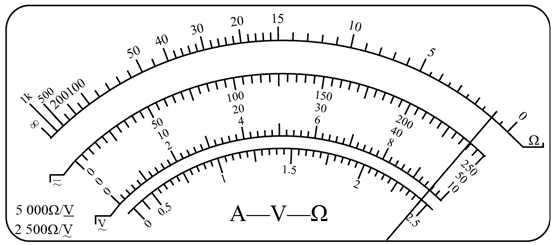

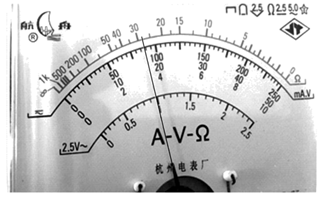

（1）小明同学在描绘小灯泡的伏安特性曲线实验中，为了更准确选取电压表和电流表的合适量程，决定先用多用电表测量小灯泡的阻值。小明同学按正确步骤测量，发现两表笔接触小灯泡的测量端的开始一段时间，指针读数不断增大。你认为可能的原因是。欧姆挡置于“×1”，稳定后指针指在如图位置，则此时小灯泡阻值的测量值为Ω。
（2）下列实验电路图中，不可以用来测量干电池电动势和内阻的是_________，可以得到多个数据点(一般5个以上)，用图象法处理数据的实验电路图是_______

A . B . C . D .
（3） A、B二端接入电路,向右移动滑片可以增大电路中电流的接法是______

A . B . C . D .

某学习小组欲探究小灯泡(“3 V　1.5 W”) 的伏安特性，可提供的实验器材如下：

A．电池组：电动势约4.5 V，内阻可不计

B．双量程的电压表：V₁：量程为0～3 V，内阻约为3 kΩ；V₂：量程为0～15 V，内阻约为15 kΩ

C．双量程的电流表：A₁：量程为0～0.6 A，内阻约为1 Ω；A₂：量程为0～3 A，内阻约为0.1 Ω

D．滑动变阻器：R₁（阻值范围0～10 Ω、允许通过最大电流为2 A）、R₂（阻值范围0～100 Ω、允许通过最大电流为1 A）

E.开关S，导线若干

在尽量提高测量精度的情况下，请回答下列问题：

（1）电压表应选择量程, 电流表应选择量程，滑动变阻器选。
（2）电流表应接成（“内接”或“外接”），滑动变阻器应接成（“限流式”或“分压式”）。
（3）请在方框内画出实验电路图，并用笔画线代替导线将实物图连接成完整电路。
（4）闭合开关前，滑动变阻器的滑动片应移到端(选填“A”或“B”)。
（5）调节滑动变阻器得到电压、电流数据如下表，请在坐标纸上画出小灯泡的U－I图线。
（6）根据图线可估得小灯泡在常温下的电阻约为Ω(结果保留2位有效数字)。

某小组同学在做“描绘小灯泡的伏安特性曲线”的实验中所用器材如下：

A．电源（电动势约为3V，内阻为几欧）

B．电压表V（量程0～3V，内阻为几千欧）

C．电流表A（量程0～300mA，内阻为几欧）

D．小灯泡（2.8V 0.25A）

E．滑动变阻器R₁（0～10Ω 2A）

F．滑动变阻器R₂（0～200Ω 1.5A）

G．开关、导线若干

图片_x0020_100021

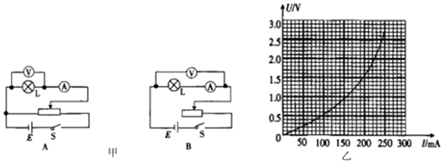

（1）实验中要求加在小灯泡上的电压从零到小灯泡的额定电压连续可调，且尽可能地减小验误差，应当在图（甲）中选择电路图（填“A”或“B”）；
（2）实验器材中有两个滑动变阻器，该实验应选用的是（填“R₁”或“R₂”）；
（3）根据实验所测得的电压和电流，描绘出的该小灯泡的伏安特性曲线如图（乙）所示，则该小灯泡两端电压为2.5V时，通过的电流为 mA，这个电流值与通过小灯泡中电流的真实值相比偏大，其原因是电压表的（填“分压”或“分流”）。
（4）由以上实验数据及图象可知小灯泡的电阻随温度的升高而（填“增大”、“减小”或“不变”）。

在“描绘小灯泡的伏安特性曲线”的实验中，需测量一个标有“ $\text{[math]}$ ”灯泡两端的电压和通过灯泡的电流．现有如下器材：

直流电源（电动势3.0V，内阻不计）

电流表A₁（量程3A，内阻约0.1Ω）

电流表A₂（量程600mA，内阻约5Ω）

电压表V₁（量程3V，内阻约3kΩ）

电压表V₂（量程15V，内阻约200kΩ）

滑动变阻器R₁（阻值0～10Ω，额定电流1A）

滑动变阻器R₂（阻值0～1kΩ，额定电流300mA）

（1）在该实验中，电流表应选择（填“A₁”或“A₂”），电压表应选择（填“V₁”或“V₂”），滑动变阻器应选择（填“R_1”或“R₂”）．

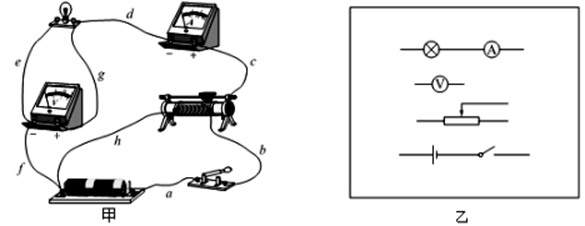

（2）某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路，请在乙图方框中完成实验的电路图．
（3）该同学连接电路后检查所有元器件都完好，电流表和电压表已调零，经检查各部分接触良好．但闭合开关后，反复调节滑动变阻器，小灯泡的亮度发生变化，但电压表和电流表示数不能调为零，则断路的导线为．
（4）如图是学习小组在实验中根据测出的数据，在方格纸上作出该小灯泡的伏安特性曲线．若将该灯泡与一个6.0Ω的定值电阻串联，直接接在题中提供的电源两端，请估算该小灯泡的实际功率P=W（保留两位有效数字）．（若需作图，可直接画在图中）

某物理兴趣小组准备探究某种元件Q(4 V，2 W)的伏安特性曲线，现有下列器材：

A．电压表V₁（0～5 V，内阻约10 kΩ）

B．电压表V₂（0～10 V，内阻约20 kΩ）

C．电流表A（0～0.6 A，内阻约0.4 Ω）

D．滑动变阻器R₁（5 Ω，1 A）

E．滑动变阻器R₂（500 Ω，0.2 A）

F．直流电源E（6 V，内阻约1 Ω）

①实验中为使实验误差尽量减小，要求电压表示数从零开始变化且多取几组数据，电压表应选用，滑动变阻器应选用．（选填选项的字母）

②请将图中的实物连线补充完整．

③检查实验电路连接正确，然后闭合开关，移动变阻器滑动片，发现电流表和电压表的示数始终为零．在不断开电路的情况下，检查电路故障，应该使用多用电表的(选填“欧姆档”，“电流档”或“电压档”)，检查过程中将多用电表的黑表笔与电流表“－”接线柱接触, 红表笔依次与电压表和电流表的“+”接线柱接触时，多用电表指针都发生较大角度的偏转，若导线及与接线柱接触良好，说明电路中发生断路故障的元器件是(选填“电流表”，“电压表”或“元件Q”)．

在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V,1.5 W”的小灯泡、导线和开关外，还有：

A．直流电源6 V(内阻不计)

B．直流电流表0～3 A(内阻0.1 Ω以下)

C．直流电流表0～300 mA(内阻约为5 Ω)

D．直流电压表0～10 V(内阻约为15 kΩ)

E. 滑动变阻器10 Ω，2 A

F．滑动变阻器1 kΩ，0.5 A

实验要求小灯泡两端的电压从零开始变化并能进行多次测量．

（1）实验中电流表应选用，滑动变阻器应选用(均用序号表示)．
（2）在方框内画出实验电路图．

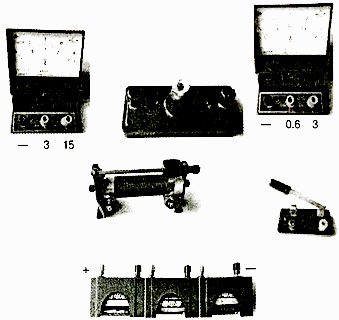

（3）试将图中所示器材连成实验电路．

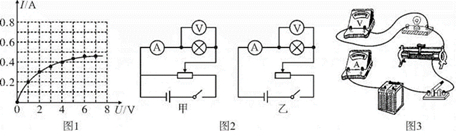

在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在图1所示的 $\text{[math]}$ 坐标系中，通过描点连线得到了小灯泡的伏安特性曲线.

图片_x0020_100009

（1）根据图线的坐标数值，请在图2中选出该实验正确的实验电路图：(选填“甲”或“乙”).
（2）根据所选电路图，请在图3中用笔画线代替导线，把实验仪器连接成完整的实验电路.
（3）根据图1，可判断出图4中正确的关系图象是（图中P为小灯泡功率"为通过小灯泡的电流）.
（4）将同种规格的两个这样的小灯泡并联后再与R=10 $\text{[math]}$ 的定值电阻串联，接在电动势为8V、内阻不计的电源上，如图5所示.闭合开关S后，则电流表的示数为A，两个小灯泡的总功率为 W(本小题结果均保留两位有效数字）.

在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5V,2.5 W”的小灯泡、导线和开关外，还有：

A．直流电源(电动势约为5V，内阻可不计)

B．直流电流表(量程0～3A，内阻约为0.1Ω)

C．直流电流表(量程0～600mA，内阻约为5Ω)

D．直流电压表(量程0～15V，内阻约为15kΩ)

E．直流电压表(量程0～5 V，内阻约为10kΩ)

F．滑动变阻器(最大阻值10Ω，允许通过的最大电流为2A)

G．滑动变阻器(最大阻值1kΩ，允许通过的最大电流为0.5A)

实验要求小灯泡两端的电压从零开始变化并能测多组数据．

（1）实验中电流表应选用，电压表应选用，滑动变阻器应选用(均用序号字母表示)．
（2）某同学通过实验正确作出的小灯泡的伏安特性曲线如下图甲所示．现把实验中使用的小灯泡接到如图乙所示的电路中，其中电源电动势E＝6V，内阻r＝1Ω，定值电阻R＝9Ω，此时灯泡的实际功率为W．(结果保留两位有效数字)

在“测绘小灯泡的伏安特性曲线”实验中，小灯泡标有“2.5V，1.1W”字样，可用的器材有：干电池、电键、滑动变阻器、电压表、电流表、小灯泡、导线若干。

图片_x0020_100032

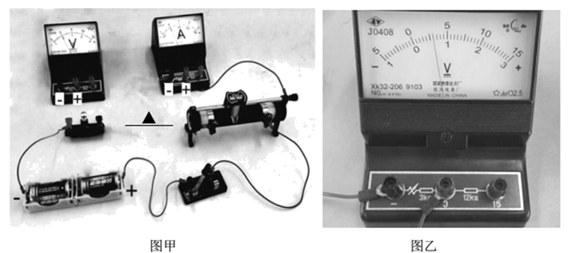

（1）部分连线的实物照片如图甲所示，请在答题纸上完成实物连接图；

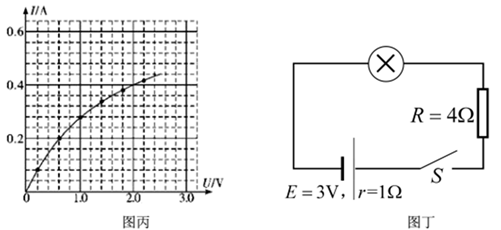

（2）实验中得到了小灯泡的伏安特征曲线如图丙所示，则可知小灯泡的电阻随电压增大而（选填“增大”、“减小”或“不变”）；
（3）某次实验中，当电压表的指针如图乙所示，则电压为V，此时小灯泡的电阻是Ω（计算结果保留2位有效数字）；
（4）若把该小灯泡接入如图丁所示的电路中，闭合开关S，稳定后小灯泡的实际功率是W（计算结果保留2位有效数字）。

在“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了小灯泡（2.5V，0.3A）、电流表、电压表以及滑动变阻器等实验器材：

图片_x0020_100012

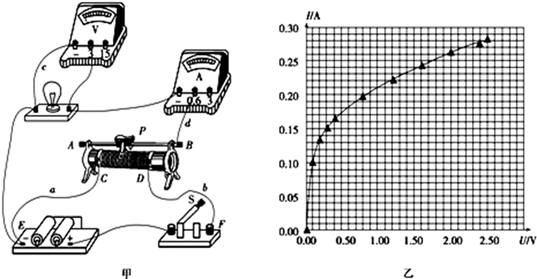

（1）图甲为实验中某同学连接好的实验电路图，在开关S闭合之前，应把滑动变阻器的滑动片P移到位置（填“A端”或“B端”）；实验中滑动片P从中间位置向B端移动过程中会观察到电压表读数变（填“大”或“小”）；
（2）某同学根据测量出的数据画出的I—U图象，如图乙所示，当小灯泡两端电压为1.60V时，小灯泡的电阻值R=Ω，小灯泡的实际功率P=W。（计算结果保留两位有效数字）

某物理学习小组的同学在研究性学习过程中，用伏安法研究某电子元件R₁（6 V，2.5 W）的伏安特性曲线，要求多次测量尽可能减小实验误差，备有下列器材：

A．直流电源（6 V，内阻不计） B．电流表G（满偏电流3 mA，内阻Rg=10 Ω）

C．电流表A（0~0.6 A，内阻未知） D．滑动变阻器R（0~20 Ω ，5 A）

E.滑动变阻器R′（0~200 Ω ，1 A） F.定值电阻R₀（阻值1 990 Ω） G.开关与导线若干

（1）在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用。（填写器材序号）
（2）根据题目提供的实验器材，请你设计出测量电子元件R₁伏安特性曲线的电路原理图（R₁可用“ ”表示）。（画在方框内）
（3）将上述电子元件R₁和另一电子元件R₂接入如图所示的甲电路中，它们的伏安特性曲线分别如图乙中Oa、Ob所示。电源的电动势E=6.0 V，内阻忽略不计。调节滑动变阻器R，使电子元件R₁和R₂消耗的电功率恰好相等，则此时电子元件R₁的阻值为Ω，（结果保留两位有效数字）。

某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表（内阻约为3kΩ）、电流表（内阻约为1Ω）、定值电阻等。

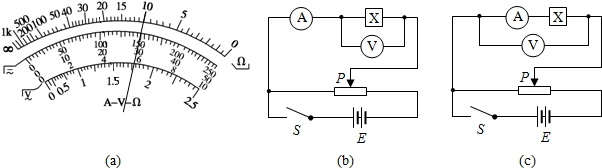

（1）使用多用电表粗测元件X的电阻。选择“×1”欧姆档测量，示数如图（a）所示，据此应选择图中的（填b或c）电路进行实验；
（2）连接所选电路，闭合S；滑动变阻器的滑片P从左向右滑动，电流表的示数逐渐（填“增大”或“减小”）；依次记录电流及相应的电压，将元件X换成元件Y，重复实验；

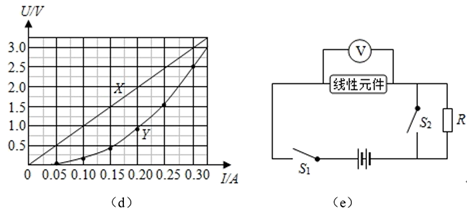

（3）图（d）根据实验数据作出的 $\text{[math]}$ 图线，由图可判断元件Y是非线性元件，其电阻值随电压U的增大而（填“增大”或“减小”）；
（4）该小组还借助线性元件X和阻值 $\text{[math]}$ 的定值电阻，测量待测电池组的电动势E和内阻r，如图（e）所示。闭合S₁和S₂ ，电压表读数为3.00V；断开S₂ ，读数为1.00V，电压表可视为理想电压表，利用图（d）可算得E=，r=Ω（结果均保留两位有效数字）。

（1）该组同学先选用多用电表“ $\text{[math]}$ ”倍率测量小灯泡的阻值，机械调零后，红黑表笔短接发现指针位置如图甲所示，该同学接下来需要进行的正确操作是________。

A . 断开红黑表笔，重新机械调零 B . 断开红黑表笔，转换为“ $\text{[math]}$ ”倍率后测量 C . 保持红黑表笔短接，将指针调整到电阻为零处 D . 保持红黑表笔短接，将指针调整到电流为零处

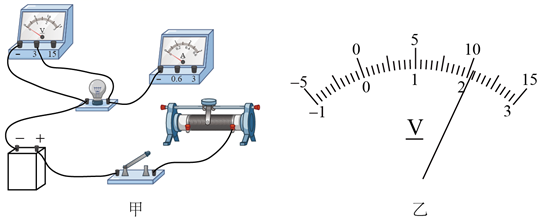

（2）在“描绘小电珠的伏安特性曲线”实验中，描绘标有“ $\text{[math]}$ ”的小灯泡L的伏安特性曲线，小海同学设计了图甲电路进行实验：

①用笔画线代替导线，将图中实验电路连接完整；（）

②某次测量时，电压表的指针如图乙所示，此时电压表的读数为V；

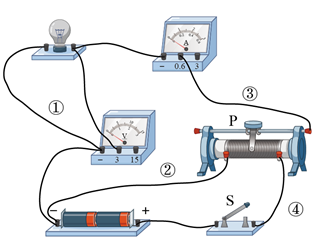

（1）小明同学在“描绘小灯泡的伏安特性曲线”实验中，实物连接如图所示，在实验过程中，开关S闭合前滑动变阻器的滑片P应置于 ____

A . 左端 B . 右端 C . 正当中
（2）在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P电压表和电流表的示数总是调不到零，其原因可以是上图中哪条线没连接好
____

A . ① B . ② C . ③ D . ④

$\text{[math]}$	0	0.19	0.30	0.50	0.40	0.44	0.48
$\text{[math]}$	0	0.5	1.0	1.5	2.0	3.0	4.0
