描绘小电珠的伏安特性曲线 知识点题库

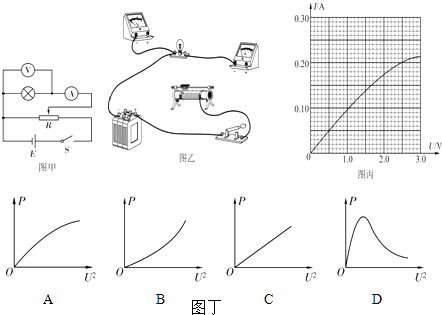

某同学利用图甲所示的电路描绘一个标有“3V  0.6W”小灯泡的伏安特性曲线,现有电源(电动势6V,内阻不计)、电压表(0~3V,内阻约3kΩ)、开关和导线若干.

其它可供选用的器材如下:

A.电流表(0~250mA,内阻约5Ω)

B.电流表(0~0.6A,内阻约0.2Ω)

C.滑动变阻器(0~10Ω)

D.滑动变阻器(0~50Ω)

①为减小测量误差并便于操作,在实验中电流表应选用,滑动变阻器应选用(选填器材前的字母)

②图乙是实验器材的实物图,图中已连接了部分导线.请根据图甲补充完成图乙中实物间的连线

③实验得到小灯泡的伏安特性曲线如图丙所示.如果将这个小灯泡接到电动势为3.0V、内阻为5.0Ω的电源两端,小灯泡消耗的功率是W(结果保留两位有效数字).

④实验中,随着滑动变阻器滑片的移动,电压表的示数U及小灯泡消耗的功率P也随之变化.图丁各示意图中正确反映P﹣U2关系的是

在“描绘小灯泡的伏安特性曲线”的实验中,需测量一个标有“3V,1.5W”灯泡两端的电压和通过灯泡的电流.现有如下器材:

直流电源(电动势3.0V,内阻不计)

电流表A1(量程3A,内阻约0.1Ω)

电流表A2 (量程0.6A,内阻约5Ω)

电压表V1(量程3V,内阻约3kΩ)

电压表V2(量程15V,内阻约200kΩ)

滑动变阻器R1(阻值0﹣10Ω,额定电流1A)

滑动变阻器R2 (阻值0﹣1kΩ,额定电流0.3A)

①该实验中,电流表应选择(填“A1”或“A2”),电压表应选择(填“V1”或“V2”),滑动变阻器应选择(填“R1”或“R2”).

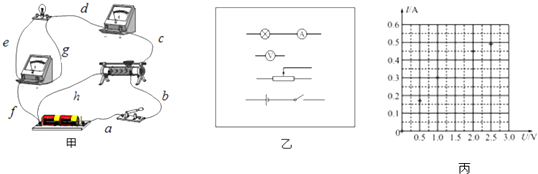

②某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路,请在图乙方框中完成实验的电路图.

③表是学习小组在实验中测出的6组数据,某同学根据表格中的数据在方格纸上已画出了5个数据的对应点,请你画出第4组数据的对应点,并作出该小灯泡的伏安特性曲线


U(V)

I(A)

1

0

0

2

0.5

0.17

3

1.0

0.30

4

1.5

0.39

5

2.0

0.45

6

2.5

0.49

④若将该灯泡与一个6.0Ω的定值电阻串联,直接接在题中提供的电源两端,请估算该小灯泡的实际功率P=W(保留两位有效数字).(若需作图,可直接画在第③小题图中)

小明同学用下列器材描绘额定电压为3.0V的小灯泡伏安特性曲线(电压变化要求从零开始),研究小灯泡实际电阻值等问题.

A.电流表(0.6A,内阻约lΩ)

B.电压表(3V,内阻约1kΩ)

C.滑动变阻器(10Ω,l A)

D.滑动变阻器(100Ω,3A)

E.电源(4V,内阻不计)

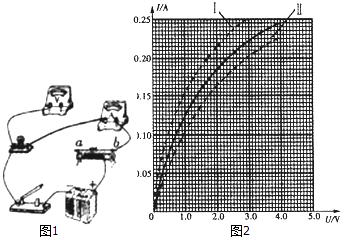

  1. (1) 用笔画线代替导线,将图1中的实验仪器连成完整的实验电路.
  2. (2) 在实验中,为了操作方便且能够准确地进行测量,滑动变阻器应选用.(填写器材序号)
  3. (3) 开关闭合前,滑动变阻器的滑片应置于 端(填“a”或“b”).
  4. (4) 闭合开关,变阻器的滑片向b端移动,电压表的示数逐渐增大,电流表指针却几乎不动,则电路的故障为       , (填选项前的字母)
    A . 小灯泡灯丝断了 B . 小灯泡被短接 C . 滑动片接触不好(断路)
  5. (5) 排除故障后,小明完成了实验,并由实验数据画出小灯泡I﹣U图象如图2中实线所示.由图可确定小灯泡在电压为2.0V时,小灯泡的电阻值为Ω(保留两位有效数字).
  6. (6) 若I﹣U图中的虚线I或Ⅱ表示小灯泡真实的伏安特性曲线,与实线相比,虚线(填“I”或“Ⅱ”)才是真实的伏安特性曲线.
如图甲所示为一个灯泡两端的电压与通过的电流的关系曲线,参考这根曲线回答下列问题(不计电流表和电池的内阻).

  1. (1) 若把三个这样的灯泡串联后,接到电动势为12V的电源上,则流过灯泡的电流为A,每个灯泡的电阻为Ω.
  2. (2) 如图乙所示,将两个这样的灯泡并联后再与10Ω的定值电阻串联,接在电动势为8V的电源上,求通过电流表的电流为A,各灯泡的电阻值为Ω.

某学习小组探究电学元件的伏安特性曲线。

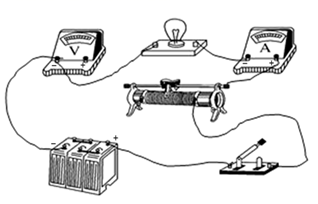

  1. (1) 甲同学要描绘一个标有“3.6 V,1.2 W”的小灯泡的伏安特性曲线,除了导线和开关外,还有下列器材可供选择:

    电压表V(量程5 V,内阻约为5 kΩ)

    直流电源E(电动势4.5 V,内阻不计)

    电流表A1(量程350 mA,内阻约为1 Ω)

    电流表A2(量程150 mA,内阻约为2 Ω)

    滑动变阻器R1(阻值0~200 Ω)

    滑动变阻器R2(阻值0~10 Ω)

    实验中电流表应选,滑动变阻器应选;(填写器材代号)

  2. (2) 请在图中用笔画线代替导线,把实验仪器连接成完整的实验电路。

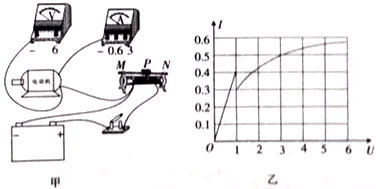

某同学在做完“描绘小灯泡的伏安特性曲线”后,又对一个标有“6V 3.5W”小电风扇电动机(线圈电阻恒定)的伏安特性曲线进行了研究,同研究小灯泡一样,要求电风扇电动机两端的电压能从零逐渐增加到6V,实验室备有下列器材:

A.电流表(量程I:0~0.6A,内阻约为1Ω;量程II:0~3A,内阻约为0.1Ω)

B.电压表(量程为0~6V,内阻几千欧)

C.滑动变阻器R1(最大阻值10Ω,额定电流2A)

D.滑动变阻器R2(最大阻值1750Ω,额定电流0.3A)

E.电池组(电动势为9V,内阻小于1Ω)

F.开关和导线若干

  1. (1) 实验中所用的滑动变阻器应选(填“C”或“D”),电流表的量程应选(填“I”或“II”)。
  2. (2) 请用笔画线代替导线将实物图甲连接成符合这个实验要求的电路。
  3. (3) 闭合开关前,为防止电动机输入电压过高而损坏,滑动变阻器滑片P应滑到(填“M”或“N”)端。
  4. (4) 闭合开关,移动滑动变阻器的滑片P,改变加在电动机上的电压,实验中发现当电压表示数大于1V时电风扇才开始转动,电动机的伏安特性曲线如图乙所示,则电动机线圈的电阻为Ω,电动机正常工作时的机械功率为W。(保留两位有效数字)
图甲所示为某同学测绘额定电压为2.5V的小电珠的I﹣U图线的实验电路图.

  1. (1) 根据电路图,用笔画线代替导线,将图乙中的实物图连接成完整的实验电路.
  2. (2) 开关S闭合之前,滑动变阻器的滑片应该置于(选填“A端”、“B端”或“AB正中间”).
  3. (3) 实验中发现移动滑动变阻器的滑片时,电流表的示数变化而电压表的指针不动,下列原因可能的是
    A . 灯泡中灯丝已烧断 B . 滑片接触不良 C . 灯泡内部短路 D . 滑动变阻器A端接触不良

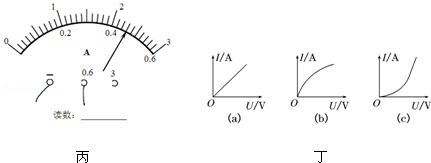

  4. (4) 图丙中电流表的读数是多少 A
  5. (5) 某同学在实验中还测出a、b、c三种元件的伏安特性曲线分别如图丁的(a)、(b)、(c),下列说法正确的是

    A . a可以作为标准电阻使用 B . b能作为标准电阻使用 C . b的阻值随电压升高而增大 D . c的阻值随电压升高而增大.

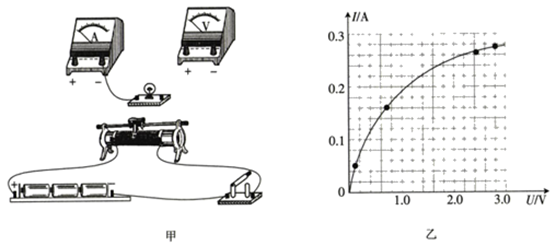

某物理兴趣小组要描绘一个标有“3V 0.8W”的小灯泡的伏安特性曲线,要求灯泡两端的电压由零逐渐增大,且尽量减小实验误差.可供选用的器材除导线、开关外,还有:

a.电池组(电动势为4.5V,内阻约为1Ω)

b.电流表(量程为0~300mA,内阻约为1Ω)

c.电压表(量程为3V,内阻约为3kΩ)

d.滑动变阻器(最大阻值为20Ω,额定电流为1A)

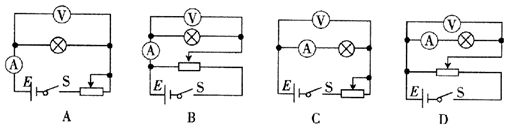

  1. (1) 实验电路应选用图中的(填选项字母).

  2. (2) 请按照(1)中正确选择的实验电路,补充完成图甲中的实物连线.

  3. (3) 以电压表的示数U为横轴,以电流表的示数I为纵轴,根据实验得到的多组数据描绘出小灯泡的伏安特性曲线,如图乙所示.由图乙可知,随着电压的增大,小灯泡的电阻(选填“增大”或“减小”),发生这一变化的原因是.
  4. (4) 从图乙可知,当灯泡两端电流为0.26A时,小灯泡的功率等于W(结果保留两位有效数字).

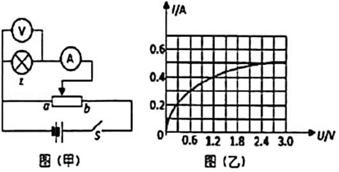

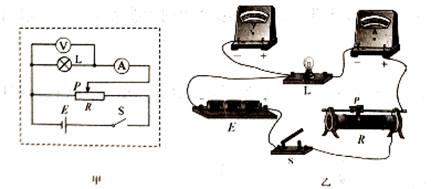

用如图(甲)所示的电路图研究额定电压为2.4V的灯泡L的伏安特性,并测出该灯泡在额定电压下工作时的电阻值。

  1. (1) 在闭合开关S前,滑动变阻器触头应该放在端(选填“a”或“b”);
  2. (2) 按电路图(甲)测岀的灯泡电阻值比直实值(选壊“偏大”或“偏小”)。根据所得到的图象如图(乙)所示,它在额定电压下实际功率P=W;
  3. (3) 若将该灯泡直接接在电动势为2.4V,内阻为6Ω的电源两端,此时灯泡L的实际功率P1W,电路工作的效率为
某小组做描绘小灯泡伏安特性曲线的实验,可供选用的器材如下:

①小灯泡L(标有“3.8V、2W”)

②电流表A(量程0~0.6A,内阻约为0.5

③电压表V(量程0~l5V,内阻约为20k

④滑动变阻器R(阻值范围0~5

⑤电源E(电动势为4.5V,内阻约为1

⑥开关S及导线若干

  1. (1) 某同学设计了如图甲所示的电路进行测量,请将图乙中的实物图补充完整。
  2. (2) 某同学在实验中发现,由于电压表的量程较大而造成读数误差很大,因而影响了测量结果。于是又从实验室找来一量程 、内阻Rg=5000 的灵敏电流计,把该灵敏电流计改装成量程为5V的电压表,则需串联一个阻值为Ω的电阻。

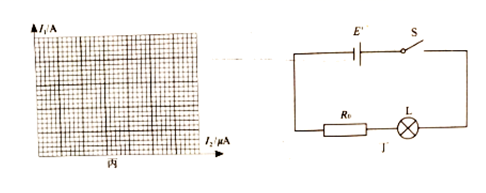

  3. (3) 某同学用改装后的电压表进行实验,得到电流表读数I1和灵敏电流计读数I2 , 如下表所示。请在图丙中的坐标纸上画出 图线。

    I1(A)

    0

    0.20

    0.31

    0.38

    0.43

    0.46

    0.49

    0.50

    ……

    I2 A)

    0

    10

    20

    30

    40

    50

    60

    70

    ……

  4. (4) 若将该小灯泡接在如图丁所示的电路中,已知电源的电动势 ,内阻r=1.5 ,定值电阻R0=2.5 ,则小灯泡消耗的电功率约为W(结果保留两位有效数字)。
现要描绘标有“2.5V,0.8W”的小灯泡L的伏安特性曲线,小海同学设计了图甲电路进行实验:
  1. (1) 请将滑动变阻器接入电路(用笔画线代替导线完成接线);

  2. (2) 某次测量时,电压表的指针如图乙所示,此时电压表的读数为V;

  3. (3) 为进一步研究小灯泡的电功率P和电压U的关系,小明利用测量所得的数据通过P=UI计算电功率。小明采用图像法处理数据,将P、U2作为纵、横坐标建立直角坐标系,将获得的数据在坐标纸上描点,并根据数据分布作出了一条直线,如图丙所示。请指出P—U2图像中两处不恰当的地方

为描绘小灯泡的伏安特性曲线,实验室备有下列器材:

A.小灯泡(额定电压3V,额定电流600mA)

B.电流表A1(量程0~0.6 A,内阻约为0.5Ω)

C.电流表A2(量程0~3A,内阻约为0.1Ω)

D.电压表V(量程0~3V,内阻约为10kΩ)

E.滑动变阻器R1(0~10Ω,2A)

F.滑动变阻器R2(0~500Ω,1A)

G.直流电源E(约3V)

H.开关、导线若干

  1. (1) 实验中电流表应选用,滑动变阻器应选用(以上均填器材代号).
  2. (2) 请用笔画线代替导线,在下图中将本实验的电路连接完整.

    图片_x0020_1628801793

  3. (3) 正确实验,测量出多组数据,以灯泡两端的电压U为横轴,电流表的示数I为纵轴,描点如图乙所示,请在图乙中作出小灯泡的伏安特性曲线.

    图片_x0020_41988413

  4. (4) 上述实验过程中,小虎同学不慎将所选滑动变阻器损坏,便选用另一滑动变阻器,重新连成图甲所示的完整电路,闭合开关,从最右端向最左端缓慢匀速移动滑动变阻器滑片的过程中,观察到电流表和电压表的示数变化情况是
在描绘小灯泡的伏安特性曲线实验中,提供下列器材:

A.小灯泡(3V,0.6W);

B.电压表(0~3V,内阻约3kΩ);

C.电流表(0~250mA,内阻约1Ω);

D.电流表(0~0.6A,内阻约0.4Ω);

E.滑动变阻器(10Ω,2A);

F.滑动变阻器(100Ω,0.5A);

G.电池组(电动势6V);

H.开关、导线若干。

图片_x0020_100023 图片_x0020_100024

  1. (1) 实验时电流表应选用,滑动变阻器应选用。(用序号字母表示)
  2. (2) 请用笔画线代替导线,将实物电路图连接完整。
  3. (3) 实验中记录多组电压表示数U和电流表示数I,在图中画出I-U图象。

    编号

    1

    2

    3

    4

    5

    7

    8

    U/V

    0.20

    0.60

    1.00

    1.40

    1.80

    2.60

    3.00

    I/A

    0.020

    0.060

    0.100

    0.140

    0.170

    0.200

    0.205

  4. (4) 如果将此小灯泡直接接在电动势为3V,内阻为5Ω的某旧电源两端,则小灯泡的实际功率为。(保留两位有效数字)
某同学在做描绘小灯泡的伏安特性曲线的实验时发现铭牌上标有小灯泡的额定电压为3 V,但额定功率不清晰。
  1. (1) 该同学使用多用电表粗测小灯泡的电阻,选择“×1”欧姆档测量,示数如图所示,则其电阻为Ω(保留3位有效数字);

  2. (2) 除了导线、开关和电动势为6 V的直流电源外,有以下一些器材可供选择:

    电流表:A1(量程0.6 A,内阻约1 Ω); A2(量程3 A,内阻约 .2 Ω);

    电压表:V (量程3V,内阻约10 kΩ);

    滑动变阻器:R1(阻值范围 ~10 Ω);                R2(阻值范围0~1 kΩ);

    为了让灯泡两端电压从零调节,以及测量更准确,实验时电流表应选择,滑动变阻器应选择;(均填字母代号)

  3. (3) 将实物图中还未完成的部分用笔代替导线补充完整;

  4. (4) 利用实验数据绘出小灯泡的部分伏安特性曲线如图所示。如果将两个这种小灯泡串联后,再接在电动势是3 V,内阻是2 Ω的电源上,则此时每个小灯泡的功率约为W (结果保留2位有效数字)。
有一个小灯泡上标有“4V  2W”的字样,现在要用伏安法描绘这个灯泡的I-U图线。 现有下列器材供选用:

A.电压表(0~5V,内阻约10kΩ)

B.电压表(0~15V,内阻约20kΩ)

C.电流表(0~3A,内阻约1Ω)

D.电流表(0~0。 6A,内阻约0。 4Ω)

E. 滑动变阻器(10Ω,2A)

F. 滑动变阻器(500Ω,1A)

G. 学生电源(直流6V)、开关、导线若干

  1. (1) 实验中所用电压表应选;电流表应选用;滑动变阻器应选用
  2. (2) 利用实验数据绘出小灯泡的伏安特性曲线如图所示,分析曲线可知小灯泡电阻随温度变化的特点是:温度升高电阻(填“增大”或“减小”)。

    图片_x0020_100008

描绘一只规格为“2.8V,1.6W”的小灯泡的伏安特性曲线,某同学准备了以下实验器材:

A.干电池组E(电动势3V)

B.滑动变阻器R(最大电阻9Ω)

C.电流表A1(量程0~0.6A,内阻约0.5Ω)

D.电流表A2(量程0~3A,内阻约0.1Ω)

E.电压表V1(量程0~3V,内阻约3kΩ)

F.电压表V2(量程0~15V,内阻约15kΩ)

G.一只开关S,导线若干。

  1. (1) 实验应选用的电流表是,电压表是(填器材前面的字母序号)。
  2. (2) 在方框里画出符合本实验要求的电路原理图。

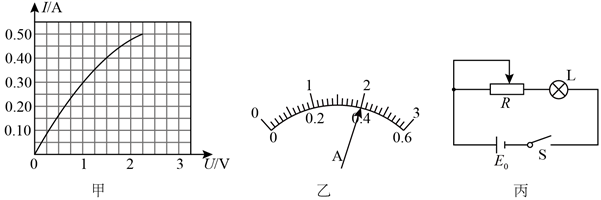

  3. (3) 根据测得的电压表V和电流表A的示数,描绘出I-U曲线如图甲所示。某次测量时,电流表指针位置如图乙所示,则电流表读数为A,此时小灯泡的电阻为Ω。

  4. (4) 用另一电源E0(电动势3V,内阻1.0Ω)和题给器材连接成如图丙所示的电路图,调节滑动变阻器R的阻值,可以改变小灯泡的实际功率。闭合开关S,在R的变化范围内,小灯泡的最小功率为W(结果均保留2位小数)。

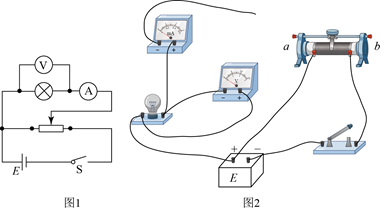

某同学研究小灯泡的伏安特性,实验室提供的器材有;小灯泡( ),直流电源( ),滑动变阻器,量程合适的电压表和电流表,开关和导线若干,设计的电路如图1所示。

  1. (1) 根据图1,完成图2中的实物连线;
  2. (2) 按照图1连线后,闭合开关,小灯泡闪亮一下后熄灭,观察发现灯丝被烧断,原因可能是______(单项选择,填正确答案标号);
    A . 电流表短路 B . 滑动变阻器的滑片接触不良 C . 滑动变阻器滑片的初始位置在b端
  3. (3) 更换小灯泡后,该同学正确完成了实验操作,将实验数据描点作图,得到 图像,其中一部分如图3所示,根据图像计算出P点对应状态下小灯泡的电阻为 (保留三位有效数字)。

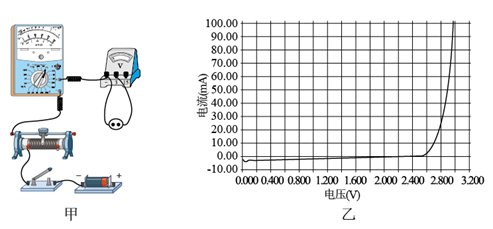

灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。某实验小组探究 灯的伏安特性曲线,实验需要灯两端的电压从零开始调节。如图甲所示,该小组已连接好部分导线,请在答题卡的图中完成电路剩余部分的连接。如图乙为该实验小组通过数据采集及处理系统等得到的 灯的伏安特性曲线,当 灯两端电压为2.800V时,灯的功率为W。(结果保留2位有效数字)

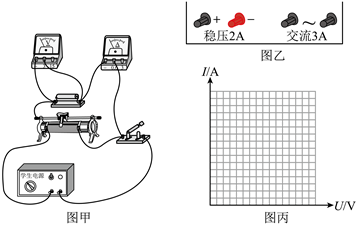

一般情况下,金属的导电性能随温度升高而减弱,而半导体材料的导电性能随温度升高而增加。学校的一个研究性学习小组准备探究一种元件的伏安特性曲线,他们设计了如图甲所示的电路。

  1. (1) 该小组使用实验室的“学生电源”作为电源,应该选用图乙中(“稳压2A”或“交流3A”)的两个接线柱;
  2. (2) 实验测得表格中的8组数据。请在图丙位置的坐标纸上完成 图像;

    序号

    1

    2

    3

    4

    5

    6

    7

    8

    电压/V

    0.00

    0.40

    0.80

    1.20

    1.60

    2.00

    2.40

    2.80

    电流/A

    0.00

    0.16

    0.22

    0.34

    0.45

    0.53

    0.58

    0.61

  3. (3) 小组交流评价中认为有实验数据存在明显错误。你认为存在错误的数据序号是
  4. (4) 根据数据点的分布,你认为该元件可能是(填“半导体”或“金属导体”)材料制成的。
某同学研究小灯泡的伏安特性.所使用的器材有:小灯泡L(额定电压3.8 V,额定电流0.32 A);电压表(量程 3 V,内阻 3 kΩ);电流表 (量程0.5 A,内阻 0.5 Ω);固定电阻R0(阻值1 000 Ω);滑动变阻器R(阻值0~9.0 Ω);电源E(电动势5 V,内阻不计);开关S;导线若干.

  1. (1) 实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量,画出实验电路原理图.

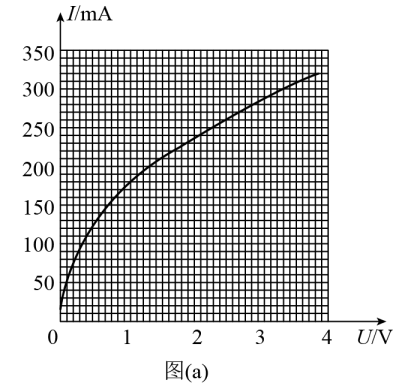

  2. (2) 实验测得该小灯泡伏安特性曲线如图(a)所示.

    由实验曲线可知,随着电流的增加小灯泡的电阻 (填“增大”、“不变”或“减小”),灯丝的电阻率 (填“增大”、“不变”或“减小”).

  3. (3) 用另一电源E0(电动势4 V,内阻1.00 Ω)和题给器材连接成图(b)所示的电路,调节滑动变阻器R的阻值,可以改变小灯泡的实际功率.闭合开关S,在R的变化范围内,小灯泡的最小功率为W,最大功率为W(结果均保留2位小数)
