描绘小电珠的伏安特性曲线 知识点题库

在“描绘小灯泡的伏安特性曲线”的实验中,所用小灯泡标有“3V  0.3A”字样,并提供以下器材:

A.电压表V (0~5V,内阻约3kΩ)

B电流表A1 (0~3A,内阻约0.2Ω)

C.电流表A2 (0~500mA,内阻约1Ω)

D.滑动变阻器R1(0~10Ω)

E.滑动变阻器R2(0~2kΩ)

F.直流电源E(电动势4.5V,内阻不计)

G.开关S及导线若干

  1. (1) 为了提高测量的准确度和调节方便,实验中应选用的电流表是(选填“B”或“C”),应选用的滑动变阻器是(选填“D”或“E”)
  2. (2) 在虚线框内画出实验电路图。

  3. (3) 正确设计并连接好实验电路后,闭合开关S缓慢移动滑动变阻器的滑片,使小灯泡中的电流由零开始逐渐增大,直到小灯泡正常发光,由电流表和电压表得到的多组示数描绘出的U-I图象如图所示,可知随着小灯泡中的电流增大,小灯泡的电阻(选填“增大”“减小”或“不变”)。

为了探究额定功率为4W、额定电压为4V的小灯泡消耗的功率与电压的关系,提供了如下的实验器材:

A.电压表V1(0~2V,内阻为2kΩ)

B.电压表V2(0~15V,内阻为15kΩ)

C.电流表A(0~1A,内阻约为1Ω)

D.定值电阻R1=2kΩ

E.定值电阻R2=16kΩ

F.滑动变阻器R(15Ω,2 A)

G.学生电源(直流6V,内阻不计)

H.开关、导线若干

  1. (1) 为了减小实验误差,电压表应选用,定值电阻应选用(均用序号字母填写);
  2. (2) 在探究功率与电压的关系时,要求电压从零开始调节,并且多次测量,画出满足要求的电路图;

  3. (3) 根据设计的电路图,写出电压表读数UV与小灯泡两端电压U的关系,若小灯泡的电功率为P,则关系图线可能正确的是

    A.   B.

    C.   D.

有一个额定电压为2.8 ,功率约为0.8 的小灯泡,现要用伏安法描绘这个灯泡的 图线,有下列器材供选用:

A.电压表(0-3 ,内阻约6 )

B.电压表(0-15 ,内阻约30 )

C.电流表(0-3 ,内阻约0.1 )

D.电流表(0-0.6 ,内阻约0.5 )

E.滑动变阻器(10 ,2 )

F.滑动变阻器(200 ,0.5 )

G.蓄电池(电动势6 ,内阻不计).

  1. (1) 某同学误将电流表和电压表接成如图甲所示的电路,其他部分连接正确,接通电源后,小灯泡的发光情况是。(填“正常发光”或“不发光”)为完成实验操作,要求小灯泡的电压从零开始增大,应选择图乙中的电路图是。(填“a”或“b”)

  2. (2) 用正确的电路进行测量,电压表应选用,电流表应选用,滑动变阻器应选用.(用序号字母表示)
  3. (3) 通过实验测得此灯泡的伏安特性曲线如下图丙所示.由图线可求得此灯泡在正常工作时的电阻为 .(此空答案取两位有效数字).

  4. (4) 若将此灯泡与电动势6 、内阻不计的电源相连,要使灯泡正常发光,需串联一个阻值面为 的电阻(此空答案取三位有效数字).
某实验小组利用分压法测绘小灯泡伏安特性曲线,实验图如图所示;

图片_x0020_100016

  1. (1) 端点M应该接在电流表的(选填A或B)接线柱;
  2. (2) 老师发现实验图中有部分错误,导线(选填①或②)连接错误。
  3. (3) 修正了上述错误后,在闭合开关之前,应使滑动变阻器开关滑至最(选填“左”或“右”)端。
  4. (4) 下列小灯泡的伏安特性曲线最符合实际的是

    图片_x0020_100015

某同学要测绘规格为“2.8V 1.5W”的小灯泡的I-U曲线.除导线和开关外还备有以下器材可供选择:

A.电流表(量程0.6A,内阻约为1Ω)

B.电流表(量程3.0A,内阻约为0.2Ω)

C.电压表(量程3.0V,内阻约为5kΩ)

D.电压表(量程15.0V,内阻约为15kΩ)

E.滑动变阻器(最大阻值为200Ω,额定电流100mA)

F.滑动变阻器(最大阻值为10Ω,额定电流1.0A)

G.电源(电动势为3.0V,内阻约为0.2Ω)

  1. (1) 实验中所用的电流表应选;电压表应选;滑动变阻器应选.(填器材前面的字母)
  2. (2) 为使实验误差尽可能小,请你设计实验电路图,并画在方框中.

  3. (3) 由于电表具有一定的内阻,本实验中,(填“电流表”或“电压表”)的读数有误差,若测量小灯泡的电阻,则测量值比真实值(填“偏大”或“偏小”)。
小灯泡灯丝的电阻会随温度的升高而变大,某同学为研究这一现象,用实验得到如下数据(I和U分别表示小灯泡上的电流和电压):

图片_x0020_426754195

  1. (1) 在方框中画出实验电路图,可用的器材有:电压表、电流表、滑线变阻器(变化范围0-10Ω)、电源、小灯泡、开关、导线若干.

    图片_x0020_1765525032

  2. (2) 在图中画出小灯炮的U-I曲线.

    图片_x0020_960161897

一学习小组要用伏安法尽量准确地描绘一个标有“6V,1.5W”的小灯泡的I﹣U图线,现有下列器材供选用:

A.学生电源(直流9V)

B.开关一个、导线若干

C.电压表(0~3V,内阻约10kΩ)

D.电压表(0~6V,内阻约10kΩ)

E.电压表(0~10V,内阻约30kΩ)

F.电流表((0~0.3A,内阻约0.1Ω)

G.电流表(0~0.6A,内阻约0.4Ω)

H.电流表(0~3A,内阻约0.6Ω)

I.滑动变阻器(20Ω,2A)

J.滑动变阻器(200Ω,1A)

  1. (1) 实验中需用到的仪器有(用字母序号表示);

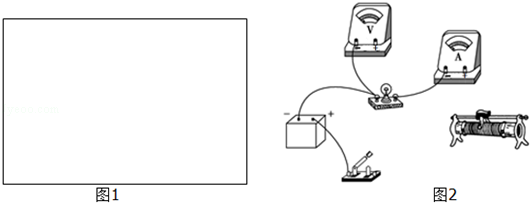

  2. (2) 在下面图1方框内画出实验电路图;
  3. (3) 对应实验电路图将图2实物连线补充完整.
在“描绘小灯泡的伏安特性曲线”的实验中.除有一标有“3V  1.8 W”的小灯泡、电源、导线和开关外,还有电流表A(0~0.6 A,内阻约为0.1 )、电压表V(0~3 V,内阻约为4 k )、滑动变阻器R(0~10 ,2 A)。实验要求保证器材的安全,灯泡两端的电压能从0开始连续调节,测量结果尽量准确。
  1. (1) 为尽可能地减小误差,实验中采用电流表(选填“内接”或“外接")法,采用正确的方式测出的电阻值 (选填“大于"“小于”或“等于")电阻的真实值。
  2. (2) 设计并在方框中画出一个合理的电路图。

    图片_x0020_571268379 图片_x0020_783077469

  3. (3) 某同学根据电路图连接实物图时,并未连接完整,请用笔画线代替导线完成实物图的连接
有一灯泡上标有“6 V 0.1 A”字样,现要测绘该灯泡的伏安特性曲线,有下列器材可供选用:

A.电压表(0~5 V,内阻2.0 kΩ)

B.电压表(0~10 V,内阻3.0 kΩ)

C.电流表(0~0.3 A,内阻2.0 Ω)

D.电流表(0~6 A,内阻1.5 Ω)

E.滑动变阻器(30 Ω,2 A)

F.滑动变阻器(100 Ω,0.5 A)

G.学生电源(直流9 V)及开关、导线等

  1. (1) 实验中所用的电压表应选,电流表应选,滑动变阻器应选
  2. (2) 画出实验电路图,要求电压从零开始测量.
有一个小灯泡上标有“4 V,2W”的字样,现在要用伏安法测量这个小灯泡的伏安特性曲线。现有下列器材供选用:

A.电压表V1(0~5 V,内阻约10 kΩ)

B.电压表V2(0~10V,内阻约20 kΩ)

C.电流表A1(0~0.3 A,内阻约1 Ω)

D.电流表A2(0~0.6 A,内阻约0.4Ω )

E.滑动变阻器R1(0~10Ω,2 A)

F.滑动变阻器R2(0~100Ω,0.2 A)

G.学生电源(直流6V)、开关及导线

  1. (1) 为了调节方便,测量尽可能准确,实验中应选用电压表,电流表,滑动变阻器(填器材前方的选项符号,如“A”,“B”)
  2. (2) 为使实验误差尽量减小,要求从零开始多取几组数据;请在下面的方框中画出实验电路图

    图片_x0020_100042

  3. (3) P为上图中图线上的一点,PN为图线上P点的切线、PQ为U轴的垂线,PM为I轴的垂线,下列说法中正确的是(____)
    A . 随着所加电压的增大,小灯泡的电阻增大 B . 随着所加电压的增大,小灯泡的电阻减小 C . 对应P点,小灯泡的电阻约为5.33 Ω D . 对应P点,小灯泡的电阻约为24.0Ω
  4. (4) 某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线,如图所示,若用电动势为4.0V、内阻为8Ω的电源直接给该小灯泡供电,则该小灯泡的实际功率是W(保留两位有效数字)

    图片_x0020_100043

要测绘一个标有“3V,0.6W”,小灯泡的伏安特性曲线,灯泡两端的电压需要由零逐渐增加到3V,并便于操作,已选用的器材有:

电池组(电动势为4.5V,内阻约1Ω);

电流表(量程为0~250mA.内阻约5Ω);

电压表(量程为0~3V.内阻约3kΩ);

电键一个、导线若干.

  1. (1) 实验中所用的滑动变阻器应选下列中的_________(填字母代号).
    A . 滑动变阻器(最大阻值20Ω,额定电流1A) B . 滑动变阻器(最大阻值1750Ω,额定电流0.3A)
  2. (2) 实验的电路图应选用下列的图_________(填字母代号).
    A . 图片_x0020_100009 B . 图片_x0020_100010 C . 图片_x0020_100011 D . 图片_x0020_100012
  3. (3) 由实验得到小灯泡的伏安特性曲线,细实线是A点切线,图线中的小灯泡工作在A点电压时对应的灯丝电阻等于Ω;随着电压的增大,灯丝的电阻(填“增大”或“减小”)。

    图片_x0020_100013

要用实验描绘小灯泡的伏安特性曲线,已知待测小灯泡的额定电压6V,额定功率约为3W,提供的器材有:

量程为0.6A,内阻约为0.5 的电流表Al

量程为3A,内阻约为0.1 的电流表A2

量程为3V,内阻为3k 的电压表V1

阻值是0~10 ,额定电流是2A的滑动变阻器R1

阻值是0~500 ,颇定电流是lA的滑动变阻器R2

定值电阻R3=1k

定值电阻R4=3k

电源电动势为9V,内阻约为0.1

开关一个,导线若干.

  1. (1) 为了保证实验的测量精度和操作方便,并能测出小灯泡的额定功率,在可供选择的器材中.应该选用的电流表是,滑动变阻器是(填仪器的字母代号).
  2. (2) 根据所选的器材,在虚线框中画出完整的实验电路图,并标出器材代号.

  3. (3) 实验中,电压表的示数为V时,可测出灯泡的额定功率.

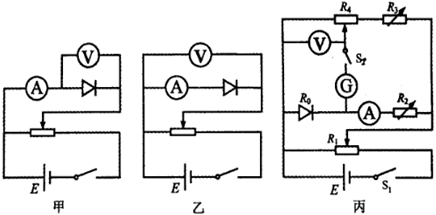

二极管为非线性元件,其主要特性是单向导电性.正向电压较小时,电流很小,二极管呈现较大的电阻特性;当电压超过一定数值(称为开启电压)时,电流迅速增加,呈现较小的电阻特性.加反向电压(不超过击穿电压)时呈现很大的电阻特性,反向电压增加时,反向电流几乎不变.物理小组欲研究测量二极管正向伏安特性,设计了甲、乙、丙三种电路,如图所示.小组最终选择了丙图.操作步骤如下:

a.根据电路图丙连接电路;

b.闭合开关S1 , 调节各可变电阻,使得开关S2由断开到闭合时,灵敏电流表G指针无偏转,并记录此时电压表V的示数U和电流表A的示数I;

c.调节可变电阻,重复步骤b,读出多组不同的U值和I值,记录数据如表格所示;

电压U/V

0.10

0.20

0.30

0.40

0.50

0.55

0.60

0.65

0.70

0.75

0.80

电流I/mA

0

0

0

0

0

1.0

4.0

13.0

27.0

53.0

90.0

d.在坐标纸上描绘出二极管正向伏安特性曲线.

根据以上内容,请回答以下问题

  1. (1) 从设计原理上讲,对于甲图和乙图的误差分析,下列说法正确的是___________
    A . 甲图误差的来源在于电流表的分压作用,乙图的误差来源在于电流表的分压作用 B . 甲图误差的来源在于电流表的分压作用,乙图的误差来源在于电压表的分流作用 C . 甲图误差的来源在于电压表的分流作用,乙图的误差来源在于电流表的分压作用 D . 甲图误差的来源在于电压表的分流作用,乙图的误差来源在于电压表的分流作用

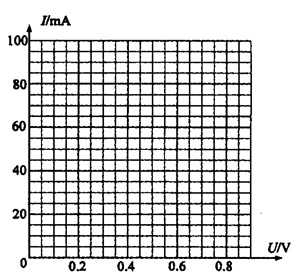

  2. (2) 在坐标图中根据表格中数据描绘出二极管正向伏安特性曲线.

  3. (3) 从描绘的图线来看,二极管的开启 电压约为V(结果保留一位有效数字).
  4. (4) 已知二极管的电阻RD=U/I,从描绘的图线来看,当二极管导通时,二极管的电阻随着U的增大而迅速(填“增大”或“减小”)
  5. (5) 从设计原理上讲,电路图丙中的二极管电阻测量值真实值.(填“大于”、“等于”或“小于”)
有一标有“6V,1.5W”的小灯泡,现用图甲所示电路测量,提供的器材除导线和开关外,还有:

A.直流电源6V(内阻不计)

B.直流电流表0~3A(内阻0.1Ω以下)

C.直流电流表0~300mA(内阻约为5Ω)

D.直流电压表0~15V(内阻约为15kΩ)

E.滑动变阻器10Ω,2A

F.滑动变阻器1kΩ,0.5A

图片_x0020_100008

  1. (1) 实验中电流表应选用,滑动变阻器应选用;(用序号表示)
  2. (2) 试按图甲电路将图乙所示器材连成电路。

    图片_x0020_100009

有一个小灯泡上标有“ ”的字样,现在要用伏安法描绘这个小灯泡的 图线。现有下列器材供选用:

A.电压表 1 ,内阻约2kΩ)

B.电压表 2 ,内阻约6kΩ)

C.电流表A1 ,内阻约

D.电流表A2 ,内阻

E.滑动变阻器R1(0 ~

F.滑动变阻器R2(0 ~

G.学生电源(直流4V)、开关、导线若干

  1. (1) 实验中所用电压表应选,电流表应选用,滑动变阻器应选用。(用序号字母表示)
  2. (2) 要求:尽可能的减小实验误差,请在方框中画出该实验的电路原理图.

    图片_x0020_100018

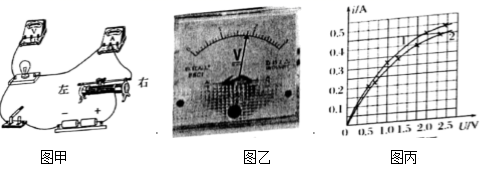

某校兴趣小组要测定额定电压为2.5V的小灯泡的伏安特性曲线。实验室备有下列器材;电池组(电动势为3V,内阻约1Ω):电流表(量程为0~0.6A,内阻约0.5Ω);电压表(量程为0~3V,内阻约3kΩ); 滑动变阻器(10Ω);小灯泡(2.5V);多用电表一个;电键一个、导线若干。
  1. (1) 用笔画线代替导线,将图甲中实验电路连接完整.

  2. (2) 接通开关后,发现电压表示数如图乙所示,此时电压为V,而电流表示数为零。出现上述情况的可能原因是

    A.电流表接线处断路                B.电压表接线处短路

    C.小灯泡接线处断路                D.滑动变阻器接线处断路

  3. (3) 小明在实验过程中,分别采用电流表内接法和外接法各做了一次,得到了如图丙中伏安特性曲线“1”和“2”。则实验应选择曲线(填“1”或“2”)。
为了描绘小灯泡 (额定电压 ,额定电流 )的伏安特性曲线;实验室准备了一些器材;

A.电流表 (量程 ,内阻约 );

B.电流表 (量程5A,内阻约 );

C.电压表 (量程3V,内阻 );

D.电压表 (量程15V,内阻 );

E.滑动变阻器 (阻值 );

F.固定电阻 (阻值 );

G.电源 (电动势5V,内阻不计);

H.开关 ;导线若干。

  1. (1) 除了小灯泡L和E,F,G,H必选外,还需要选择的器材有(填器材前面的字母序号)。
  2. (2) 实验要求能够实现在 的范围内对小灯泡的电压进行测量,画出实验电路原理图。

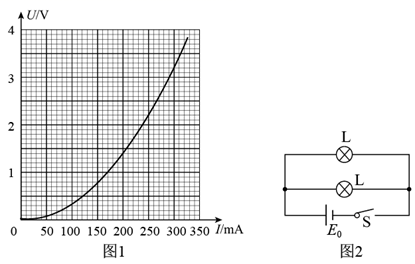

  3. (3) 实验测得该小灯泡伏安特性曲线如图1所示。由图1实验曲线可知,随着电流的增加小灯泡的电阻(填“增大”“不变”或“减小”)。

  4. (4) 有两个完全相同的小灯泡(伏安特性曲线与图1完全相同),和另一电源 (电动势3.8V,内阻 ),连接成图2所示的电路,闭合开关 , 则每个小灯泡的功率为W(结果保留两位有效数字)。
某研究性学习小组的同学欲做“描绘小电珠的伏安特性曲线”实验.已知所用小电珠的额定电压和额定功率分别为2.5V、1.2W,实验使用的直流电源的电动势为3.0V内阻忽略不计,实验可供选择的器材规格如下

a、电流表A1(量程0~0.6A,内阻约5Ω)

b、电流表A2(量程0~3A,内阻约0.1Ω)

c、电压表V1(量程0~3V,内阻约3kΩ)

d、电压表V2(量程0~15V,内阻约2000Ω)

e、滑动变阻器R1(阻值0~10,额定电流1A)

f、滑动变阻器R2(阻值0~5000,额定电流500mA)

请回答下列问题:

  1. (1) 为了完成实验且尽可能减小实验误差,电流表应选择,电压表应选择、滑动变阻器应选择(填写实验器材前的序号)
  2. (2) 根据所选的实验器材,请设计合理的电路原理图来完成该实验.

  3. (3) 该研究性学习小组的同学用设计好的电路测得了该小电珠两端的电压U和通过该小电珠的电流,由欧姆定律计算得到的小电珠的电阻值(选填“大于”“等于"或“小于")真实值
  4. (4) 该研究性学习小组的同学通过设计好的电路得到了多组实验数据,并根据得到的多组数据在坐标系中描点画图,如图所示,该图线向下弯曲,其原因是.

  5. (5) 如果取两个这样的小电珠并联以后再与一阻值为2.0Ω的定值电阻串联,并接在电动势为3.0V、内阻忽略不计的直流电源两端,则每个小电珠消耗的实际功率应为W(结果保留两位小数)

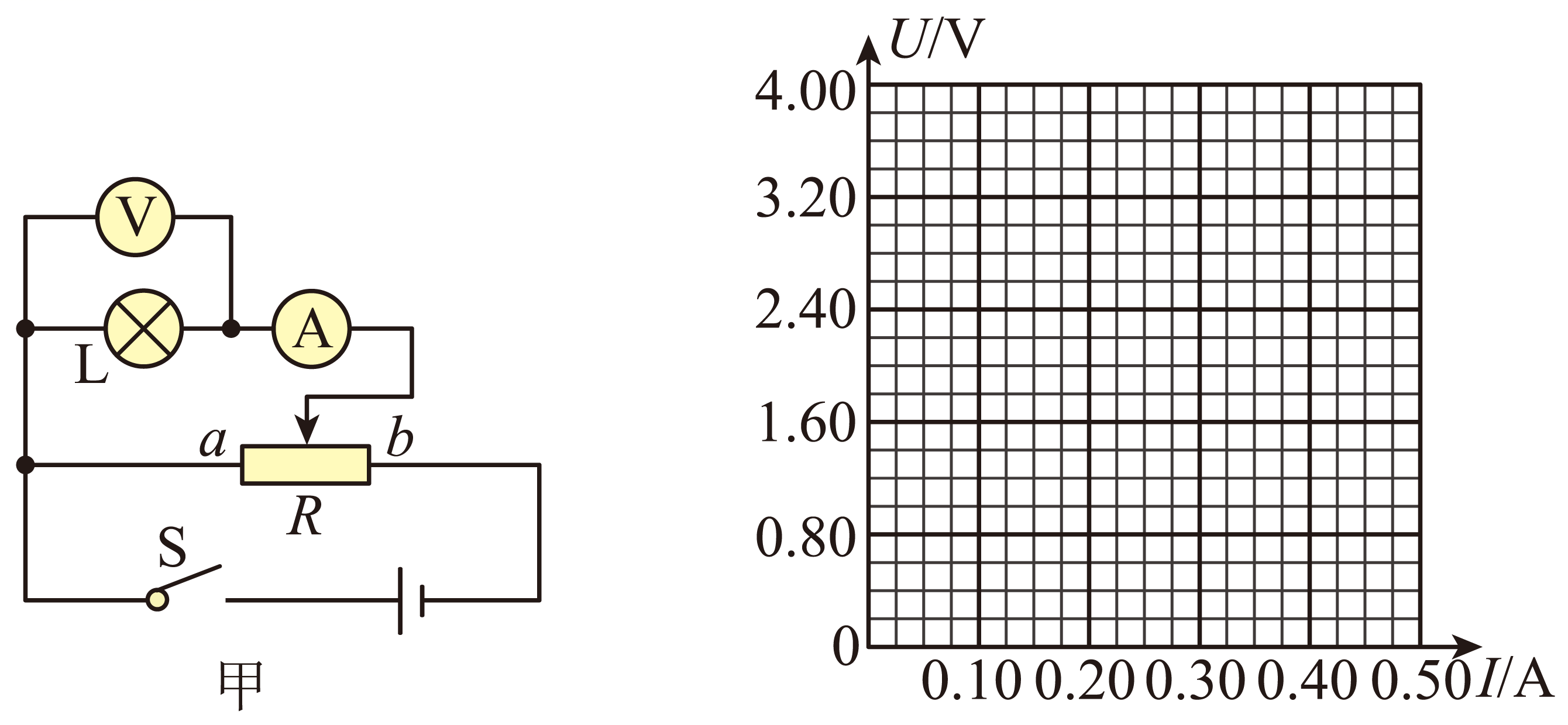

为了描绘小灯泡的伏安特性曲线,某同学设计了如图甲所示的实验电路,已知小灯泡的规格为“3.8V  1.8W”。

  1. (1) 闭合开关前,应将电路图中的滑动变阻器的滑片移到(选填“a”或“b”)端。
  2. (2) 根据连接好的实物图,调节滑动变阻器,记录多组电压表和电流表的示数如下表,请在图乙中作出U-I图线。

    U/V

    0.40

    1.00

    1.60

    2.20

    2.80

    3.80

    I/A

    0.10

    0.22

    0.30

    0.38

    0.43

    0.50

  3. (3) 该同学通过查找有关数据发现,其每次测量的额定功率均大于小灯泡的实际额定功率其原因是电流表所测得的电流比小灯泡的实际电流(选填“大”或“小”)。
在“描绘小灯泡伏安特性曲线”的实验中,某实验小组用的是标注“ ”字样的小灯泡。通过实验得到小灯泡的图像如图所示,段可看成直线。小灯泡电压分别为时,其功率分别为。下面对图像的分析正确的是( )

A . 实验中,选择电流表内接 B . 实验中,电流表的量程应选 C . 小灯泡的电阻随温度的升高先增大后不变 D . 小灯泡的功率一定小于总和的一半
