在“描绘小灯泡伏安特性曲线”的实验中，画出的小灯泡伏安特性曲线（选填“是”或“不是”）直线；图中螺旋测微器的读数是mm．

在“描绘小灯泡的伏安特性曲线”的实验中，有以下器材：A．小灯泡L（3V，0.6A） B．滑动变阻器R（0～10Ω） C．电压表V1（0～3V） D．电压表V2（0～15V） E．电流表A1（0～0.6A） F．电流表A2（0～3A） G．铅蓄电池、开关各一个，导线若干

（1）为了减小误差，实验中应选电流表，电压表．
（2）在图1虚线框内按要求设计实验电路图．
（3）连好电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U﹣I图象图2中应是

在测定某电阻的伏安特性曲线中，待测金属丝的电阻R_x约为5Ω，实验室备有下列实验器材

A．电压表（量程0～3V，内阻约为15kΩ）

B．电压表（量程0～15V，内阻约为75kΩ）

C．电流表（量程0～3A，内阻约为0.2Ω）

D．电流表（量程0～0.6A，内阻约为11Ω）

E．变阻器R₁（0～10Ω，0.6A）

F．变阻器R₂（0～2000Ω，0.1A ）

G．电池组E（电动势为3V，内阻约为0.3Ω）

H．开关S，导线若干

（1）为减小实验误差，应选用的实验器材有（填代号）．
（2）为了尽可能减少误差，请你在虚线框中画出本实验的电路图．
（3）测量结果比真实值偏．﹙大、小、无法确定﹚
（4）若此电阻为金属丝绕制而成，用螺旋测微器测得该金属丝的直径如图所示，则金属丝的直径为．

用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．

A．电压表V₁（量程6V、内阻很大）

B．电压表V₂（量程3V、内阻很大）

C．电流表A（量程3A、内阻很小）

D．滑动变阻器R（最大阻值10Ω、额定电流4A）

E．小灯泡（2A、5W）

F．电池组（电动势E、内阻r）

G．开关一只，导线若干

实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V₁的示数增大，则电压表V₂的示数减小．

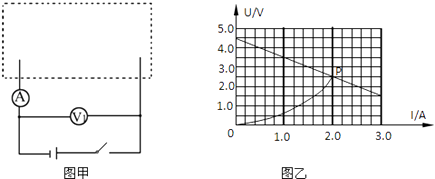

（1）请将设计的实验电路图在图甲的虚线方框中补充完整．
（2）每一次操作后，同时记录电流表A、电压表V₁和电压表V₂的示数，组成两个坐标点（I₁ ， U₁）、（I₂ ， U₂），标到U﹣I坐标中，经过多次测量，最后描绘出两条图线，如图乙所示，则电池组的电动势E=V、内阻r=Ω．（结果保留两位有效数字）
（3）在U﹣I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为Ω（结果保留两位有效数字）．

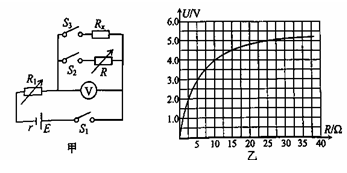

某实验小组用如图甲所示的实验电路来测量未知电阻Rx的阻值,图中电压表为理想电压表,调节电阻箱R₁=4.0 $\text{[math]}$ ,闭合电键S₁、S₂,打开S₃,改变电阻箱R的阻值,得到多组电压表的示数U与R的数据,并绘出的U-R图像如图乙所示.

（1）保持S₁闭合,断开S₂,闭合S₃,读得电压表示数为5.0V,利用图乙中的U-R图像可得Rx= $\text{[math]}$ 。(保留两位有效数字)
（2）电源使用较长时间后,它的电动势可认为不变,但其内阻增大,若仍使用该装置和图乙中的U-R图像来测定某一电阻,则测定结果将(选填“偏大”、“偏小”或不变)。
（3）结合图乙中的U-R图像及已知条件可以求得电源的电动势,E= V,电源的内阻r= $\text{[math]}$ 。 (均保留两位有效数字)

某同学在做完“描绘小灯泡的伏安特性曲线”实验后，又对一个标有“ $\text{[math]}$ ”的直流电动机（线圈电阻恒定）的伏安特性曲线进行了研究，同研究小灯泡一样，要求电动机两端的电压能从0逐渐增加到 $\text{[math]}$ ，实验室备有下列器材：

A．电流表（量程Ⅰ： $\text{[math]}$ ，内阻约为 $\text{[math]}$ ；量程Ⅱ： $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）；

B．电压表（量程为 $\text{[math]}$ ，内阻约为几千欧）；

C．滑动变阻器 $\text{[math]}$ （阻值范围为 $\text{[math]}$ ，额定电流为 $\text{[math]}$ ）；

D．滑动变阻器 $\text{[math]}$ （阻值范围为 $\text{[math]}$ ，额定电流为 $\text{[math]}$ ）；

E. 电池组（电动势为 $\text{[math]}$ ，内阻小于 $\text{[math]}$ ）；

F. 开关和导线若干.

（1）实验中所用的滑动变阻器应选（选填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”），电流表的量程应选（选填“Ⅰ”或“Ⅱ”）。
（2）实验电路连接如图甲所示，为防止电动机输入电压过高而损坏，闭合开关前，滑动变阻器的滑片应滑到（选填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）端。

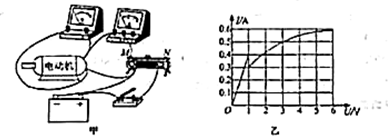

（3）闭合开关，移动滑动变阻器的滑片，改变加在电动机两端的电压，实验中发现当电压表的示数大于 $\text{[math]}$ 时电动机才开始转动，电动机的伏安特性曲线如图乙所示，则电动机线圈的电阻为 $\text{[math]}$ ，电动机正常工作时的机械功率为 $\text{[math]}$ （保留两位有效数字）。

某同学手头有一个标有“5V 9W”的小灯泡L，想描绘该小灯泡的伏安特性曲线，实验室中如下的实验器材：

A．电压表V₁(量程为2V，内阻为2kΩ)

B．电压表V₂(量程为15V，内阻为15kΩ)

C．电流表A₁(量程为2A，内阻约为1Ω)

D．电流表A₂(量程为0.6A，内阻约为10Ω)

E.定值电阻R₁=4kΩ

F.定值电阻R₂=16kΩ

G.滑动变阻器R₃(0~5Ω，2A)

H.剂动变鞋器R₄(0~150Ω，0.5A)

I.学生电源(直流9V，内阻不计)

J.开关，导线若干

（1）为了便于调节且读数尽量准确，电流表应选用，滑动变阻器应选用，电压表应选用，定值电阻应选用(填器材前的字母序号)
（2）在虚线框中画出满足实验要求的电路图。
（3）根据设计的电路图，可知小灯泡两端电压U与电压表读数U_v的关系为

在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6V，3W”，其它供选择的器材有：

电压表V（量程6V，内阻20k $\text{[math]}$ ）；

电流表 $\text{[math]}$ （量程3A，内阻0.2 $\text{[math]}$ ）；

电流表 $\text{[math]}$ （量程0.6A，内阻1 $\text{[math]}$ ）；

变阻器 $\text{[math]}$ （0—1000 $\text{[math]}$ ，0.5A）；

变阻器 $\text{[math]}$ （0—20 $\text{[math]}$ ，2A）

学生电源 $\text{[math]}$ （6—8V）；开关S及导线若干。

（1）实验中要求在电压0—6V范围内读取并记录下几组不同的电压值 $\text{[math]}$ 和对应的电流值 $\text{[math]}$ ，以便作出伏安特性曲线，则在上述器材中，电流表应选，变阻器应选。
（2）画出此实验的原理图。
（3）小灯泡的 $\text{[math]}$ 图线是否是直线？为什么？
（4）测量小灯泡电压时，调节小灯泡电压的顺序是从低到高还是从高到低？原因是什么？

要测绘一个标有“3V、0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V。实验的电路图应选用图中的（）

A .

B .

C .

D .

要测绘一个标有“2.5V 2W”小灯泡的伏安特性曲线.己选用的器材有：

直流电源（3V.内阻不计）

电流表A₁量程为0.6 A，内阻为0.6n）

电流表A₂（量程为300mA．内阻未知）

电压表V（量程0—3V，内阻约3kQ）

滑动变阻器R（0—5Ω，允许最大电流3A）

开关、导线若干．

其实验步骤如下：

（1）由于电流表A₁的里程偏小.小组成员把A₁、A₂并联后在接入电路，请按此要求用笔画线代表导线在实物图中完成余下导线的连接.
（2）正确连接好电路，并将滑动变阻器滑片滑至最端，闭合开关S，调节滑片.发现当A₁示数为0.50A时，A₂的示数为200mA，由此可知A₂的内阻为.
③若将并联后的两个电流表当作一个新电表，则该新电表的量程为A；为使其量程达到最大，可将图中（选填，“I”、“II”）处断开后再串联接入一个阻值合适的电阻．

在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6V，3 W”，其他供选择的器材有：

电压表V₁（量程6 V，内阻20 kΩ）

电流表A₁（量程3 A，内阻0.2 Ω）

电流表A₂（量程0.6 A，内阻l Ω）

变阻器R₁（0～1000 Ω，0.5 A）

变阻器R₂（0～20 Ω，2 A）

学生电源E（6～8 V）

开关S及导线若干

实验中要求在电压表0～6 V范围内读取并记录下12组左右不同的电压值U和对应的电流值I，以便作出伏安特性曲线，则在上述器材中，电流表应选，变阻器应选。在方框中画出此实验的原理图．

某同学用如图所示电路，描绘标有“3.8 V，1.5 W”的小灯泡的灯丝电阻R随电压U 变化的图象．

图片_x0020_100016

（1）根据电路图，用笔画线代替导线，将图中的实物电路连接成完整实验电路．
（2）他根据实验数据，计算并描绘出R–U的图象如图所示．由图象可知，此灯泡在不工作时，灯丝电阻为Ω；当所加电压为3.0 V时，灯丝电阻为Ω，此时灯泡实际消耗的电功率为W．
（3）根据R–U图象，可确定小灯泡耗电功率P与外加电压U的关系．符合该关系的图是下列图中的．

有一个小灯泡上标有“4V、2W”的字样，现在要用伏安法描绘这个灯泡的I﹣U图线。现有下列器材供选用：

A．电压表（0~5V，内阻10k $\text{[math]}$ ）

B．电压表（0~15V，内阻20k $\text{[math]}$ ）

C．电流表（0~3A，内阻1 $\text{[math]}$ ）

D．电流表（0~0.6A，内阻0.4 $\text{[math]}$ ）

E．滑动变阻器（10 $\text{[math]}$ ，2A）

F．滑动变阻器（500 $\text{[math]}$ ，1A）

G．学生电源（直流6V）、开关、导线若干

图片_x0020_100020

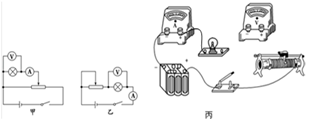

（1）实验时，选用图甲而不选用图乙的电路图来完成实验，请说明理由；
（2）实验中所用电压表应选，电流表应选用，滑动变阻器应选用；（填序号示）
（3）把图丙中所示的实验器材用实线连接成实物电路图。

一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线．

A．电源E：电动势为3.0V，内阻不计；

B．电压表V₁：量程为0～3V，内阻约为1kΩ；

C．电压表V₂：量程为0～15V，内阻约为4kΩ；

D．电流表A₁：量程为0～3A，内阻约为0.1Ω；

E．电流表A₂：量程为0～0.6A，内阻约为0.6Ω；

F．滑动变阻器R₁：最大阻值为10Ω；

G．滑动变阻器R₂：最大阻值为150Ω；

H．开关S，导线若干．

图片_x0020_100018

（1）实验中电压表应选用；电流表应选用；滑动变阻器应选用（请填选项前对应的字母）．
（2）请你不要改动已连接导线，在下面的实物连接图甲中把还需要连接的导线补上．
（3）如图乙所示，若将实验中的小灯泡接在电动势是1.5V、内阻是1.0Ω的电池两端，则小灯泡的实际功率约为W（保留两位有效数字）．

在某次描绘小灯泡伏安特性曲线的实验中，所选用的实验器材有：

图片_x0020_663608193

A：小灯泡“2.5V，0.2A”

B：电流表0~0.6A~3A（内阻约1Ω）

C：电压表0~3V~15V（内阻很大）

D：滑动变阻器“2A，10Ω”

E：电源（两节干电池）

F：开关一个，导线若干

（1）在实验时，某同学采用了如图甲所示的实物电路，则具体实验操作前，该电路需改进的地方有（写出三个）；；。

（2）在对电路进行改进后，该同学进行了实验，但在实验中发现，无论怎样调节滑动变阻器，都不能使小灯泡两端电压达到2.5V的额定电压，而是只能勉强达到1.80V，于是他猜想是否干电池太旧，总电动势只能达到1.8V，为了验证自己的猜想，他用以上器材测量该电源电动势和内阻，电路图如图乙所示，实验数据如下：

图片_x0020_665940679

U（V）	2.37	2.30	2.18	2.10	1.90	1.60	1.30
I（A）	0.11	0.14	0.18	0.21	0.29	0.42	0.56

图片_x0020_650292053

请在图丙上画出U—I图线，由图线可得电源电动势E=V，内阻r=Ω。

某课外兴趣小组要描绘一个标有“ $\text{[math]}$ ， $\text{[math]}$ ”的小灯泡的伏安特性曲线，部分实验器材如下：直流电源E（ $\text{[math]}$ ，内阻可不计）、电流表A（ $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）、电压表V（ $\text{[math]}$ ，内阻为 $\text{[math]}$ ）、开关和导线若干、滑动变阻器 $\text{[math]}$ （ $\text{[math]}$ ，额定电流 $\text{[math]}$ ）、滑动变阻器 $\text{[math]}$ （ $\text{[math]}$ ，额定电流 $\text{[math]}$ ）

（1）由于电压表V的量程太小，需将电压表量程扩大为 $\text{[math]}$ ，该电压表应串联的分压电阻的阻值为 $\text{[math]}$ $\text{[math]}$ ，找到符合要求的电阻 $\text{[math]}$ 后，该小组的同学将题给的电压表（表盘未改动）与分压电阻R串联，改装成量程为 $\text{[math]}$ 的电压表后，设计了图甲的电路来描绘该小灯泡的伏安特性曲线，为减小测量误差和便于实验操作，滑动变阻器应选用；
（2）请根据实验电路原理图甲连接图乙中的实物图；
（3）连接好电路后小组成员发现无论如何调节滑动变阻器的阻值，电压表始终有示数，且电流表的示数无法调到零，可能的原因为（选填“ $\text{[math]}$ 断路”“ $\text{[math]}$ 断路”“ $\text{[math]}$ 断路”或“ $\text{[math]}$ 短路”）；
（4）排除故障后，通过电压表和电流表所读的数据在 $\text{[math]}$ 坐标系中描点连线，得到的 $\text{[math]}$ 曲线如图丙，若把该小灯泡与一阻值为 $\text{[math]}$ 的定值电阻串联后接到电动势为8V、内阻不计的电源两端，利用作图法得该小灯泡的实际功率约为W（保留两位有效数字）。

某同学想要描绘标有“3.0V，0.3A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了电源、开关、导线外，还有：

电压表V₁（量程0～3V，内阻等于3kΩ）

电压表V₂（量程0～15V，内阻等于15kΩ）

电流表A₁（量程0～200mA，内阻等于10Ω）

电流表A₂（量程0～3A，内阻等于0.1Ω）

滑动变阻器R₁（0～10Ω，额定电流2A）

滑动变阻器R₂（0～1kΩ，额定电流0.5A）

定值电阻R₃（阻值等于1Ω）

定值电阻R₄（阻值等于10Ω）

（1）根据实验要求，选出恰当的电压表和滑动变阻器（填所给仪器的字母代码）

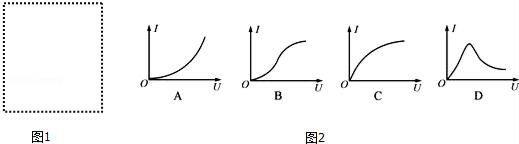

（2）请在如图1的方框中画出实验电路图，并将各元件字母代码标在该元件的符号旁
（3）该同学描绘出的I﹣U图象应是图2中的，这表明小灯泡的电阻随温度的升高而（填“减小”或“增大”）

有一个小灯泡上标有“ $\text{[math]}$ $\text{[math]}$ ”的字样，现在要用伏安法描绘这个灯泡的 $\text{[math]}$ 图线，有下列器材供选用：

A．电压表（ $\text{[math]}$ ，内阻约 $\text{[math]}$ ） B．电压表（ $\text{[math]}$ ，内阻约 $\text{[math]}$ ）

C．电流表（ $\text{[math]}$ ，内阻约 $\text{[math]}$ ） D．电流表（ $\text{[math]}$ ，内阻约 $\text{[math]}$ ）

E.滑动变阻器（ $\text{[math]}$ ， $\text{[math]}$ ） F.滑动变阻器（ $\text{[math]}$ ， $\text{[math]}$ ）

（1）实验中电压表应选用，电流表应选用。为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用（用序号字母表示）。
（2）请在方框内画出满足实验要求的电路图.

兴趣小组需测量某小灯泡 $\text{[math]}$ 的伏安特性曲线。

（1）实验室可供选择的器材有：
电压表V（量程 $\text{[math]}$ ，内阻为十几 $\text{[math]}$ ）；
电流表 $\text{[math]}$ （量程 $\text{[math]}$ ，内阻为 $\text{[math]}$ 和 $\text{[math]}$ ）；
电流表 $\text{[math]}$ （量程 $\text{[math]}$ ，内阻为 $\text{[math]}$ ）；
滑动变阻器 $\text{[math]}$ （ $\text{[math]}$ ，额定电流 $\text{[math]}$ ）；
滑动变阻器 $\text{[math]}$ （ $\text{[math]}$ ，额定电流 $\text{[math]}$ ）；
电阻箱 $\text{[math]}$ ；
两节新的干电池E以及单刀单掷开关S一个；导线若干。
用以上器材设计电路，要求尽可能减小测量误差，测量时电表的读数需能大于其量程的一半，并且调节滑动变阻器能使电流表读数有明显变化。请在答题纸相应位置的方框内画出实验测量电路图，并在电路图中标注所用元件对应的符号。
（2）小杰同学通过正确、规范的测量，得到一组小灯泡的 $\text{[math]}$ 数据，将其描点在 $\text{[math]}$ 坐标中，如图甲所示，若他将此类型两只相同的小灯泡并联后接入一电源两端，电源由2节电动势均为 $\text{[math]}$ ，内阻均为 $\text{[math]}$ 的干电池串联而成，请你估算其中一只小灯泡消耗的实际功率为W。

发光二极管具有耗能少、体积小、亮度高等优点，现已逐步取代传统光源。某同学研究某发光二极管的伏安特性。经正确实验操作后，绘制的U—I图像如图乙所示，下列为实验备选器材：

A．电压表V₁（量程0—3V，内阻约20kΩ）

B．电压表V₂（量程0—15V，内阻约100kΩ）

C．电流表A₁（量程0—50mA，内阻约40Ω）

D．电流表A₂（量程0—6A，内阻约2Ω）

E．滑动变阻器R₁（0—10Ω，额定电流2A）

F．滑动变阻器R₂（0—1000Ω，额定电流0.1A）

G．电源E（电动势6V，内阻不计）

H．开关S，导线若干

（1）实验时，电压表应选用，电流表选用，滑动电阻器选用（填选项字母）；

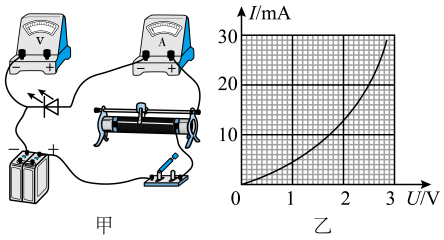

（2）图甲为实验时的部分电路实物图，请用连线代替导线将电路补充完整；
（3）已知该发光二极管的最佳工作电流为15mA。现将它与电动势为3V、内阻不计的电池组相连，根据乙图，还需串联一个阻值R = Ω的电阻才能使它工作在最佳状态（结果保留两位有效数字）。
