描绘小电珠的伏安特性曲线知识点题库

为探究小灯泡的电功率 P 和电压 U 的关系，小明测量小灯泡的电压 U 和电流 I，利用 P=UI 得到电功率．实验所使用的小灯泡规格为“3.0V 1.8W”，电源为 12V 的电池，滑动变阻器的最大阻值为 10Ω．

（1）准备使用的实物电路如图1所示．其中 R₀为定值电阻，以防止调节滑动变阻器时小灯泡两端电压过大．请将滑动变阻器接入电路的正确位置．（用笔画线代替导线）
（2）现有R₁=10Ω、R₂=20Ω和 R₃=50Ω三只定值电阻，电路中的电阻 R₀ 应选．
（3）小明处理数据后将 P、U₂描点在坐标纸上，并作出了一条直线，如图2所示．请指出图象中不恰当的地方：．

在描绘小电珠的伏安特性曲线实验中，一组同学用量程3V的电压表测量小电珠的电压，用多用电表的250mA挡测量通过小电珠的电流．

（1）在图甲电路中，需要将多用电表的两表笔连接到a、b两处．其中黑表笔应与（填“a”或“b”）连接．

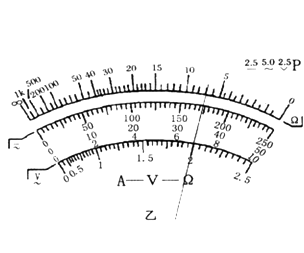

（2）将得到的数据记录在表格中，当电压为1.50V时．对应的多用电表指针指示如图乙所示，其读数为mA．
（3）根据表格中的其他数据，在答题卡的坐标纸上绘制出I﹣U曲线．
电压U/V
0
0.50
1.00
1.50
2.00
2.50
电流I/mA
0
115
154

188
200
（4）由I﹣U曲线可以看出，随电压、电流的增大，小电珠的电阻（填“变大”、“变小”或“不变”）．
（5）实验完成后，一位同学用多用电表的欧姆挡测量小电珠的电阻．他将选择开关置于电阻“×l”挡，调零后将红黑表笔接在小电珠的两极上．已知多用电表内部欧姆挡所接电池的电动势为1.5V，欧姆挡刻度盘的中央刻度示数为15．则指针应位于区间．

A . R＞10 B . 7＜R＜9 C . 4.5＜R＜7 D . R＜4.5

小灯泡灯丝的电阻随温度的升高而变大，某同学利用实验探究这一现象．所提供的器材有：

A．电流表（A₁）量程0﹣0.6A，内阻约0.125Ω

B．电流表（A₂）量程0﹣3A，内阻约0.025Ω

C．电压表（V₁）量程0﹣3V，内阻约3kΩ

D．电压表（V₂）量程0﹣15V，内阻约15kΩ

E．滑动变阻器（R₁）总阻值约10Ω

F．滑动变阻器（R₂）总阻值约200Ω

G．电池（E）电动势3.0V，内阻很小

H．导线若干，电键K

该同学选择仪器，设计电路并进行实验，通过实验得到如下数据：

I/A	0	0.12	0.21	0.29	0.34	0.38	0.42	0.45	0.47	0.49	0.50
U/V	0	0.20	0.40	0.60	0.80	1.00	1.20	1.40	1.60	1.80	2.00

（1）请你推测该同学选择的器材是：电流表为，电压表为，滑动变阻器为（以上均填写器材代号）．
（2）请你推测该同学设计的实验电路图并画在图甲的方框中．
（3）请在图乙的坐标系中画出小灯泡的I﹣U曲线．
（4）若将该小灯泡直接接在电动势是 1.5V，内阻是 2.0Ω的电池两端，小灯泡的实际功率为W．

在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6V3W”，其他供选择的器材有：

电压表V（量程6V，内阻约20kΩ）

电流表A₁（程3A，内阻约0.2Ω）

电流表A₂（量程0.6A，内阻约1Ω）

变阻器R₁（0～1000Ω，0.5A）

变阻器R₂（0～20Ω，2A）

学生电源E（6V～8V）

开关S及导线若干

实验中要求在电压表0～6V范围内读取并记录下12组左右不同的电压值U和对应的电流值I以便作出伏安特性曲线，则在上述器材中：

（1）电流表应选，变阻器应选
（2）在图乙方框中画出实验原理图．
（3）试根据实验电路图，将实物用笔画线代替导线，将图甲中实物连成实验电路．

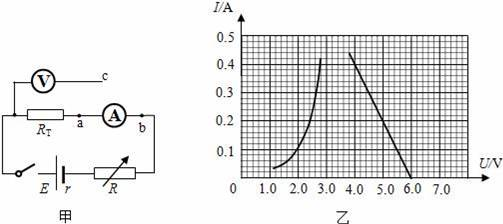

某实验小组设计了如图甲的电路，其中R_T为热敏电阻，电压表量程为3V，内阻R_V约10kΩ，电流表量程为0.5A，内阻R_A＝4.0Ω，R为电阻箱。

（1）该实验小组首先利用该电路进行描绘热敏电阻的伏安特性曲线的实验。闭合开关，调节电阻箱，记录不同情况下电压表示数U₁、电流表的示数I和电阻箱的阻值R，在I－U坐标系中，将各组U₁、I的数值标记在相应位置，描绘出热敏电阻的部分伏安特性曲线，如图乙中曲线所示。为了完成该实验，应将导线c端接在(选填“a”或“b”)点；
（2）利用(1)中记录的数据，通过分析计算可得外电路的电压U₂、U₂的计算式为；(用U₁、I、R和R_A表示)
（3）实验小组利用(2)中的公式，计算出各组的U₂ ，将U₂和I的数据也描绘在I－U坐标系中，如图乙中直线所示，根据图象分析可知，电源的电动势E＝V，内电阻r＝Ω；
（4）实验中，当电阻箱的阻值调到6Ω时，热敏电阻消耗的电功率P＝W。(保留两位有效数字)

有一灯泡上标有“6V 0.1A”的字样，现要测量该灯泡的伏安特性曲线，有下列器材供选用：

A．电压表（0﹣5V，内阻2.0KΩ）

B．电压表（0﹣10V，内阻3.0KΩ）

C．电流表（0﹣0.3A，内阻2.0Ω）

D．电流表（0﹣6A，内阻1.5Ω）

E．滑动变阻器（30Ω，2A）

F．滑动变阻器（100Ω，0.5A）

G．学生电源（直流9V）及开关、导线等

（1）实验中所用的电压表应选，电流表应选，滑动变阻器应选．
（2）画出实验电路图，要求电压从0V开始测量．

描绘标有“3V，0.4W”的小灯泡的伏安特性曲线，要求灯炮电压能从零开始变化．所给器材如下：

A．电流表（0～200mA，内阻0.1Ω） B．电流表（0～0.6A，内阻0.01Ω）

C．电压表（0～3V，内阻5kΩ） D．电压表（0～15V，内阻50kΩ）

E．滑动变阻器（0～10Ω，0.5A） F．滑动变阻器（0～1kΩ，0.1A）

G．电源（3V） H．电键一个，导线若干．

（1）为了完成上述实验，实验中应选择的仪器是

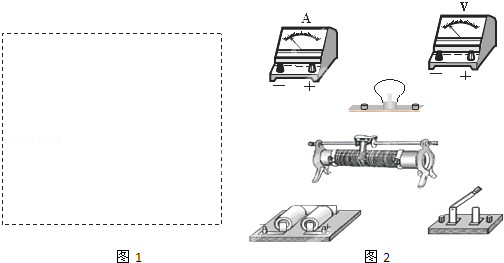

（2）在图1的虚线框中画出完成此实验的原理图，并将图2实物按电路图用导线连好．

某同学要探究一电学元件A(额定电压为4.8 V,额定电流为0.32 A)的伏安特性曲线,实验室备有下列可供选择的器材:

A.电压表V₁(0-3 V,内阻3 kΩ)

B.电流表A(0-0.6 A,内阻约为1 Ω)

C.定值电阻R₁=2 kΩ

D.定值电阻R₂=15 kΩ

E.滑动变阻器R₃(最大阻值10 Ω,2 A)

F.滑动变阻器R₄(最大阻值5 kΩ,1 A)

G.学生电源(直流电压6 V,内阻不计)

H.开关S、导线若干

（1）为了使测量结果更准确,定值电阻应选,滑动变阻器应选(均用字母序号填写)。
（2）为尽量减小实验误差,并要求从零开始到额定电压多取几组数据,请在图甲所示虚线框内画出满足实验要求的电路图。

要描绘标有“3V，1.5W”小灯泡的伏安特性曲线，实验室有如下器材：

A．直流电源3V（内阻可不计）

B．直流电流表0〜3A（内阻0.1Ω）

C．直流电流表0〜600mA（内阻约0.5Ω）

D．直流电压表0〜3V（内阻约3kΩ）

E．直流电压表0〜15V（内阻约200kΩ）

F．滑动变阻器（10Ω，1A）

G．滑动变阻器（1kΩ，300mA）

H．开关S，导线若干

图片_x0020_100017

（1）本次实验所需的电流表选用，电压表选用，滑动变阻器应选用（填序号）；

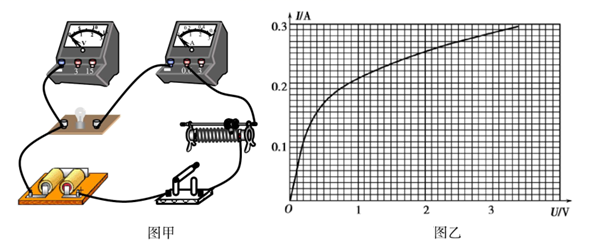

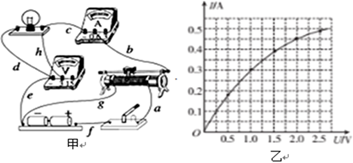

（2）实验小组连接的实物图如图甲所示，闭合开关，若电压表示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线是；若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表示数不能调为零，则断路的导线是；
（3）正确实验操作后，描绘的小灯泡的伏安特性曲线如图乙所示。由此计算出小灯泡电压为2V时的电阻为Ω。(计算结果保留两位有效数字)

要测绘一个标有“2.5V 2W”小灯泡的伏安特性曲线.己选用的器材有：

直流电源（3V.内阻不计）

电流表A₁量程为0.6 A，内阻为0.6n）

电流表A₂（量程为300mA．内阻未知）

电压表V（量程0—3V，内阻约3kQ）

滑动变阻器R（0—5Ω，允许最大电流3A）

开关、导线若干．

其实验步骤如下：

（1）由于电流表A₁的里程偏小.小组成员把A₁、A₂并联后在接入电路，请按此要求用笔画线代表导线在实物图中完成余下导线的连接.
（2）正确连接好电路，并将滑动变阻器滑片滑至最端，闭合开关S，调节滑片.发现当A₁示数为0.50A时，A₂的示数为200mA，由此可知A₂的内阻为.
③若将并联后的两个电流表当作一个新电表，则该新电表的量程为A；为使其量程达到最大，可将图中（选填，“I”、“II”）处断开后再串联接入一个阻值合适的电阻．

在“描绘小灯泡的伏安特性曲线”的实验中，除了有一个标有“2.5V，0.6W”的小灯泡、导线和开关外，还有如下器材：

A．直流电源（电动势约为3V，内阻可不计）

B．直流电流表（量程0～300mA，内阻约为5Ω）

C．直流电流表（量程0～3A，内阻约为0.1Ω）

D．直流电压表（量程0～3V，内阻约为10kΩ）

E．直流电压表（量程0～15V，内阻约为15kΩ）

F．滑动变阻器（最大阻值10Ω，允许通过的最大电流为2A）

G．滑动变阻器（最大阻值1kΩ，允许通过的最大电流为0.5A）

实验要求小灯泡两端的电压从零开始变化并能测多组数据。

（1）实验中电流表应选用，电压表应选用，滑动变阻器应选用（均用序号字母表示）。
（2）某同学通过实验正确作出的小灯泡的伏安特性曲线如图所示。则该小灯泡在电压为1.5V时的实际功率是W（结果保留两位有效数字）。

在“描绘小灯泡的伏安特性曲线”的实验中，使用的器材如下：

待测小灯泡（2.5 V，1W）

电源（电动势3 V，内阻不计）

电流表（0~0.6 A，内阻约0.125 Ω；0~3 A，内阻约0.025 Ω）

电压表（0~3 V，内阻约3 kΩ；0~15 V，内阻约15 kΩ）

滑动变阻器R（0~10 Ω）

开关及导线若干：

图片_x0020_100014 图片_x0020_100015

（1）电流表应选用量程；
（2）某同学在图（a）所示的实物图中已连接了部分导线，请在答题卡上完成实物图的连线.
（3）若某次电流表的示数如图（ b）所示，该读数为 A；
（4）调节滑动变阻器，记录多组电压表和电流表的读数，作出的U - I图线如图（c）所示。该小灯泡在0.3A时的电阻为欧姆。

在“描绘小灯泡的伏安特性曲线”实验中，某同学挑选的小灯泡的额定电压为2.8V，额定功率为0.5W，此外还有以下器材可供选择：

A．直流理想电源3V

B．直流电流表0~300mA（内阻约为5Ω）

C．直流电流表0~3A（内阻约为0.1Ω）

D．直流电压表0~3V（内阻约为30kΩ）

E．滑动变阻器100Ω，0.5A

F．滑动变阻器10Ω，2A

G．导线和开关

（1）实验中电流表应选用，滑动变阻器应选用；（须填写仪器前的字母）
（2）在图中的虚线框中已将部分电路画出，请补齐正确的电路图。

用下列器材，测定小灯泡的额定功率。

A．待测小灯泡：额定电压3V，额定功率约为1.5W

B．电流表：量程0.3A，内阻为0.5Ω；

C．电压表：量程6V，内阻约5kΩ；

D．滑动变阻器R：最大阻值为30Ω，额定电流1A；

E．电源：电动势10V，内阻很小；

F．定值电阻R₀（阻值0.5Ω）

G．开关一个，导线若干

回答下列问题：

①实验中，电流表应采用接法（填“内”或“外”）；滑动变阻器应采用接法（填“分压”或“限流”）。

②画出实验原理电路图。

③实验中，当电压表的示数为3V时，电流表示数为0.24A，则小灯泡的额定功率为W。

在“测绘小灯泡伏安特性曲线”的实验中，提供的实验器材有：

A．小灯泡（额定电压为 $\text{[math]}$ ，额定电流约为 $\text{[math]}$ ）

B．电源（电动势为 $\text{[math]}$ ，内阻不计）

C．电流表（量程 $\text{[math]}$ ，内阻约 $\text{[math]}$ 、 $\text{[math]}$ ）

D．电压表（量程 $\text{[math]}$ ，内阻约 $\text{[math]}$ 、 $\text{[math]}$ ）

E．滑动变阻器（阻值 $\text{[math]}$ ）

F．滑动变阻器（阻值 $\text{[math]}$ ）

G．开关，导线若干

（1）在实验中，滑动变阻器应选用。
（2）在图甲的实物连接图神墙中，把还需要连接的导线补上。
（3）图乙是小灯泡的伏安特性曲线，表明小灯泡的电阻随温度升高而（填“增大”、“减小”、“不变”）﹔若将该小灯泡接在电动势为 $\text{[math]}$ 、内阻为 $\text{[math]}$ 的电池两端，则小灯泡的实际功率约为 $\text{[math]}$ 。（结果保留两位有效数字）

有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法测绘这个灯泡的IU图线，有下列器材供选用：

A．电压表(0~3V，内阻6kΩ)

B．电压表(0~15V，内阻30kΩ)

C．电流表(0~3A，内阻0.1Ω)

D．电流表(0~0.6A，内阻0.5Ω)

E．滑动变阻器(10Ω，2A)

F．滑动变阻器(200Ω，0.5A)

G．蓄电池(电动势6V，内阻不计)

（1）用如图所示的电路进行测量，电压表应选用，电流表应选用，滑动变阻器应选用(用序号字母表示)。
（2）通过实验测得此灯泡的伏安特性曲线如图所示，由图线可求得此灯泡在正常工作时的电阻为Ω（结果保留三位有效数字）。
（3）若将此灯泡与电动势6V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为Ω的电阻(结果保留三位有效数字）。

某同学为研究小灯泡功率随电压变化的关系，准备的器材有：

A．小灯泡L（额定电压 $\text{[math]}$ ） B．电压表V（量程 $\text{[math]}$ ，内阻 $\text{[math]}$ ）

C．电流表A（量程 $\text{[math]}$ ，内阻约 $\text{[math]}$ ） D．定值电阻 $\text{[math]}$

E．滑动变阻器 $\text{[math]}$ F．电源E（电动势 $\text{[math]}$ ，内阻 $\text{[math]}$ ） G．开关S，导线若干

（1）为了较完整地研究小灯泡功率随电压变化的关系，需要利用定值电阻 $\text{[math]}$ 对电压表进行改装．已知定值电阻有 $\text{[math]}$ 和 $\text{[math]}$ 两种规格，为了完成实验并减小误差，应选用规格的电阻．（选填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）

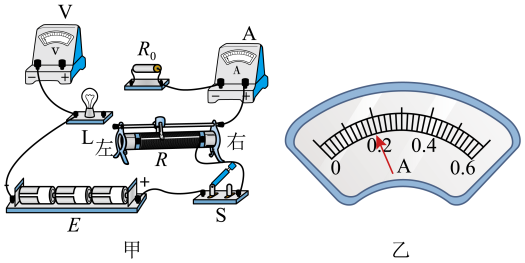

（2）该同学设计好实验电路图后已经连好了部分导线，请用笔画线代替导线将实物图连线补充完整．
（3）闭合开关S前，滑片应置于滑动变阻器最（填“左”或“右”）端．移动滑片，当电压表示数为 $\text{[math]}$ 时，电流表的示数如图乙所示，电流值为A，此时灯泡消耗的功率W（计算结果保留2位有效数字）．

某实验兴趣小组要测绘一个标有“3V；1.8W”小灯泡的伏安特性曲线，实验室有以下器材可供选择：

A．待测小灯泡L（3V，1.8W）

B．电池组E（电动势为4.5V，内阻不计）

C．电压表V（量程3V，内阻约5KΩ）

D．电流表A₁（量程0.3A，内阻约1Ω）

E.电流表A₂（量程0.6A，内阻约0.5Ω）

F.滑动变阻器R₁（最大阻值5Ω，额定电流2.0A）

G.滑动变阻器R₂（最大阻值100Ω，额定电流1.0A）

H.开关、导线若干

（1）为了测量更精确，且要求小灯泡两端的电压由零开始变化，并便于操作，电流表选，滑动变阻器选（填写实验器材前的字母代号）；
（2）按照实验要求，根据所选的器材，请选择正确的实验电路图____。

A . B . C . D .

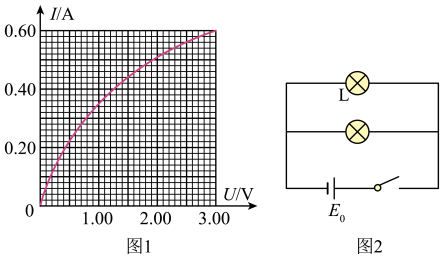

（3）某同学根据实验数据描绘的小灯泡伏安特性曲线如图1所示，将两个规格相同的该灯泡并联后接到电动势为2V、内阻为2Ω的另一电源E₀上，如图2所示。
则每个小灯泡的实际功率为W（结果保留2位有效数字）。

节假日各种装饰彩灯给我们增添了很多节日乐趣，随半导体技术的普及，很多家庭也都在节日期间自行购买各种led灯带来进行装饰，营造一种欢乐轻松的氛围。某兴趣小组在选择课题研究时，选择对某型号发光二极管进行深入研究，并希望应用于实践。他们计划进行如下几项研究∶

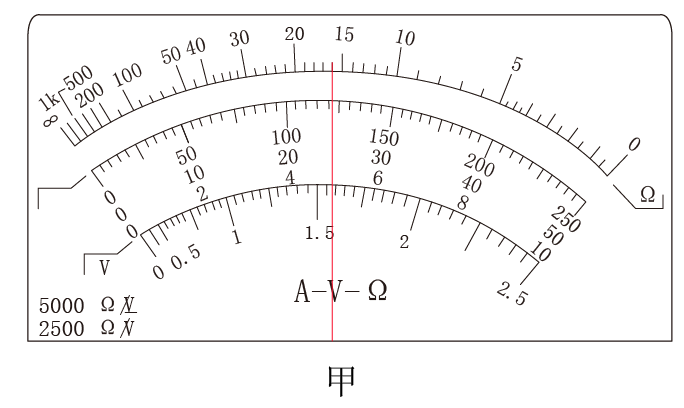

（1）通过网络查阅相关信息，发光二极管的额定电压在3~4V，之后用万用表粗略测量二极管正向导通电阻的阻值，如图甲，选择开关为×10，读数为Ω；
（2）描绘发光二极管的正向导通的伏安特性曲线，以期了解该型号二极管的特性。本活动可能要用到以下实验器材∶
①直流电源5V，内阻很小
②滑动变阻器R₁（0~10Ω）
③电压表V₁（0~3V，3kΩ），电压表V₂（0~15V，15kΩ）
④电流表A₁（0~30mA，约2Ω），电流表A₂（0~0.6A，约0.06Ω）
⑤定值电阻R₀（1kΩ）
⑥开关、导线若干。

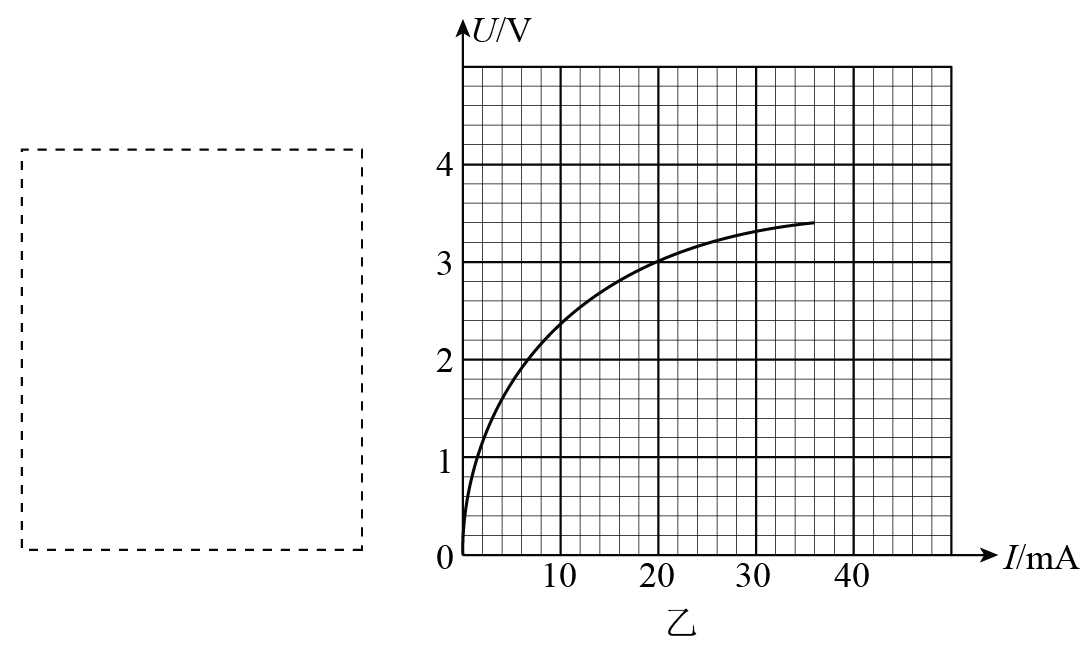

根据实验目的和所提供的器材，设计实验电路，在虚线内画出实验电路原理图。实验中，电压表选择，电流表选择。（填电表符号）经过正确且严谨的实验操作与数据整理，绘制出该型号的二极管的伏安特性曲线如乙图所示。实验观察得知，该型号二极管在3.2V电压下能够稳定发光，且发热量也比较低，温度始终处在可控范围内；
（3）自行设计led灯带，该同学利用家里闲置的旧充电器为该灯带供电，该充电器可视为电动势为4V，内阻为1Ω的直流电源，这条灯带需联（填“串”或“并”）个这种型号的发光二极管，可使灯带达到理想的使用效果。

用纵坐标表示电流I、横坐标表示电压U，画出的 $\text{[math]}$ 图像叫作导体的伏安特性曲线。伏安特性曲线常被用来研究导体电阻的变化规律，是物理学常用的图像法之一。某学习小组欲描绘小灯泡的伏安特性曲线，某物理小组进行实验：

A．待测小灯泡：额定电压为3.8V，额定功率为2W；

B．电压表V₁：量程为3V，内阻为3kΩ；

C．电压表V₂：量程为15V，内阻为6kΩ；

D．电流表A₁：量程为0.6A，内阻约为0.1Ω；

E.电流表A₂：量程为3A，内阻约为0.02Ω；

F.滑动变阻器 $\text{[math]}$ ：最大阻值为200Ω，允许通过的最大电流为1A；

G.滑动变阻器 $\text{[math]}$ ：最大阻值为5Ω，允许通过的最大电流为3A；

H.定值电阻 $\text{[math]}$ ：阻值为1kΩ；

I.电动势为4.5V的直流电源一个，开关一个，导线若干。

（1）要求尽可能减小测量误差，电压表应选用，电流表应选用，滑动变阻器应选用。（均填写器材前的符号）
（2）在下列设计的测量电路中，应选用____。

A . B . C . D .

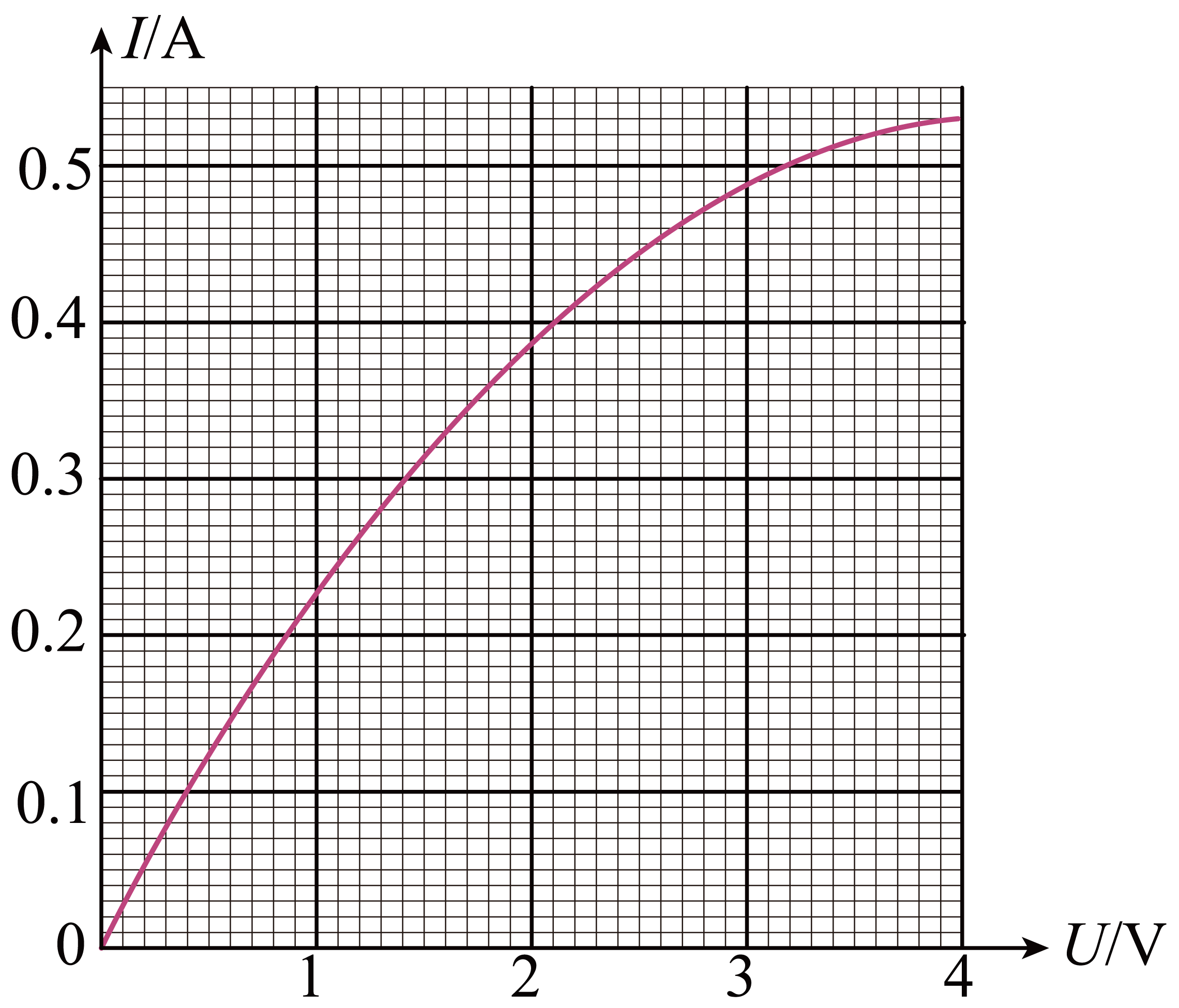

（3）按正确操作进行重复实验，该物理组得到的伏安特性曲线如图所示。若将两个该种小灯泡串联后再与电动势为6.0V、内阻为4.5Ω的直流电源串联组成闭合电路，则此时每个小灯泡的电阻和电功率分别为Ω、W。（结果均保留两位有效数字）

电压U/V	0	0.50	1.00	1.50	2.00	2.50
电流I/mA	0	115	154		188	200
