描绘小电珠的伏安特性曲线知识点题库

在“描绘小电珠的伏安特性曲线”实验中，

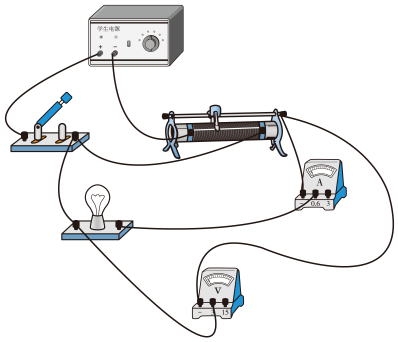

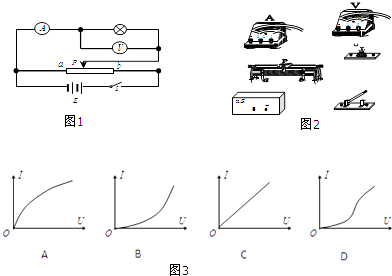

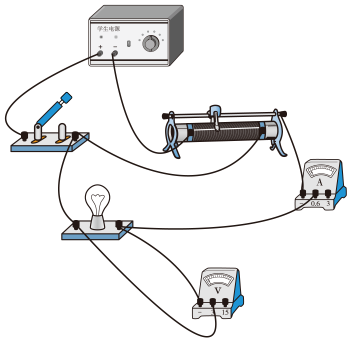

①请根据实验原理图1完成实物图2的连线．小电珠规格“2.5V，0.6W”

②开关闭合前，应将滑动变阻器的滑片P置于端（填“a”或“b”）．为使小电珠亮度增加，P应向端滑动（填“a”或“b”）．

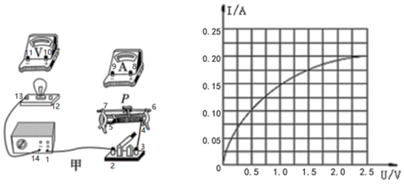

③下列图象3能正确表示小电珠伏安特性曲线的是．

在某次描绘小灯泡伏安特性曲线的实验中，所选用的实验器材有：

A：小灯泡“2.5 V 0.2 A”，

B：电流表 0～0.6A～3 A(内阻约为 1 Ω)

C：电压表 0～3V～15 V(内阻很大)

D：滑动变阻器“2 A，10 Ω”

E：电源(两节干电池)

F：开关一个，导线若干

（1）在实验时小杰同学采用了如图甲所示的实物电路，则在具体实验操作前该电路需改进的地方有；。(写出两点. )

（2）在电路改进之后，小杰同学进行了实验，但在实验中发现，无论怎样调节滑动变阻器，都不能使小灯泡两端电压达到 2.5 V 额定电压，而是只能勉强达到 1.80 V，于是他猜想是否干电池太旧，总电动势只能达到 1.8 V，为了验证自己的猜想，他用以上器材进行了测该电源电动势和内阻的实验，电路图如图乙所示，实验数据见下表．

U(V)	2.37	2.30	2.18	2.10	1.90	1.60	1.30
I(A)	0.11	0.14	0.18	0.21	0.29	0.42	0.56

①请在图丙所示的坐标纸上画出U-I图线，由图线可得 E＝V，电源内阻为r＝Ω.

②在描绘小灯泡伏安特性曲线的实验中电压只能达到1.8 V 的原因是否如小杰所猜测？（填“是”或“否”）。由实验数据得小灯泡两端电压为 1.8 V 时电流为 0.19 A，试通过分析说明只能达到1.80 V的原因．

某同学要描绘额定电压为4.5V小灯泡的I﹣U曲线，请为该同学设计实验电路把实验电路图画在答题卡上．（标明器材符号）

某物理兴趣小组要描绘一个标有“3V 0.8W”的小灯泡的伏安特性曲线，要求灯泡两端的电压由零逐渐增大，且尽量减小实验误差。可供选用的器材除导线、开关外，还有：

a.电池组（电动势为4.5V，内阻约为1Ω）

b.电流表（量程为0～300mA，内阻约为1Ω）

c.电压表（量程为3V，内阻约为3kΩ）

d.滑动变阻器（最大阻值为20Ω，额定电流为1A）

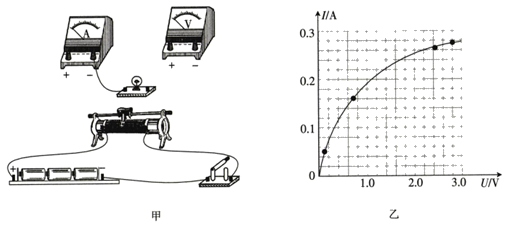

图片_x0020_487440201

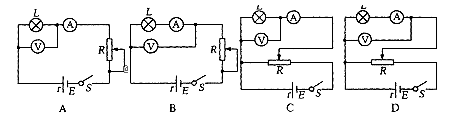

（1）实验电路应选用图中的（填选项字母）.

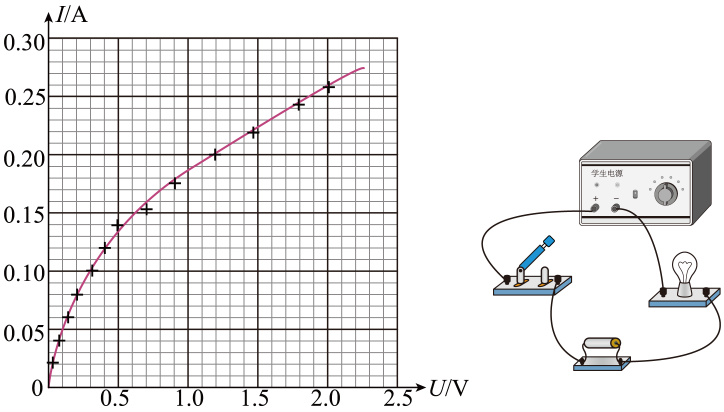

（2）请按照(1)中正确选择的实验电路，补充完成图甲中的实物连线.
（3）以电压表的示数U为横轴，以电流表的示数I为纵轴，根据实验得到的多组数据描绘出小灯泡的伏安特性曲线，如图乙所示。由图乙可知，随着电压的增大，小灯泡的电阻（选填“增大”或“减小”），发生这一变化的原因是.
（4）从图乙可知，当灯泡两端电流为0.26A时，小灯泡的功率等于W（结果保留两位有效数字）.

为了描绘小灯泡的伏安特性曲线，提供以下实验器材：

小灯泡L(额定电压3.8 V，额定电流0.32 A)

电压表V(量程3 V，内阻3 kΩ)

电流表A(量程0.5 A，内阻约0.5 Ω)

电阻箱R₀(0～9999.9 Ω)

滑动变阻器R₁(阻值0～5Ω，2A)

滑动变阻器R₂(阻值0～200Ω，1A)

学生电源E(电动势4 V，内阻不计)

开关S及导线若干．

（1）关于控制电路中滑动变阻器的连接方法，应选择_______

A . 分压式连接 B . 限流式连接
（2）为了减小系统误差，关于测量电路中电压表和电流表的连接方式，应选择________

A . 电流表内接法 B . 电流表外接法
（3）实验提供的电压表量程小于小灯泡的额定电压，需要把电压表的量程扩大到4伏，改装电压表时，应将电阻箱阻值调至Ω，并与题中所给电压表。(选填“串联”或“并联”)
（4）请在方框中画出该实验的电路图。
（5）为操作方便，实验中滑动变阻器应选择(选填R₁或R₂)．你的选择理由是.

要测绘额定电压为2V的日常用小电珠的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A、电源E（电动势3.0V，内阻可不计）

B、电压表V₁（量程为0～3.0V，内阻约2kΩ）

C、电压表V₂（0～15.0V，内阻约6kΩ）

D、电流表A₁（0～0.6A，内阻约1Ω）

E、电流表A₂（0～100mA，内阻约2Ω）

F、滑动变阻器R₁（最大值10Ω）

G、滑动变阻器R₂（最大值2kΩ）

（1）为减少实验误差，实验中电流表应选择，滑动变阻器应选择（填各器材的序号）
（2）为提高实验精度，请你设计实验电路图，并画在图甲的虚线框中．
（3）实验中测得一组数据作出了该电珠的U-I图线如图所示．根据该图线可知小电珠的额定功率是W．
（4）由图象可知，小电珠电阻的变化特点是

为研究额定电压为2.5V的某电阻的伏安特性，所做部分实验如下：

（1）用多用电表测量该电阻的阻值，选用“×10”倍率的电阻档测量，发现指针偏转角度太小，因此需选择倍率的电阻档(选填“×1”或“×100”)，欧姆调零后再进行测量，示数如图所示，测量值为Ω。
（2）为描绘该电阻的伏安特性曲线（要求电压从零开始连续变化），提供的器材如下：
A．电流表A（量程2m

A . 内阻约30 Ω） B . 电压表V（量程3V、内阻约3kΩ） C . 滑动变阻器R₁（阻值0~10kΩ、额定电流0.5A） D . 滑动变阻器R₂（阻值0~10Ω、额定电流2A） E . 直流电源（电动势3V、内阻约0.2Ω），开关一个，导线若干滑动变阻器应选用 (选填器材前的字母)。
（3）图示电路中部分导线已连接，请用笔画线代替导线将电路补充完整。

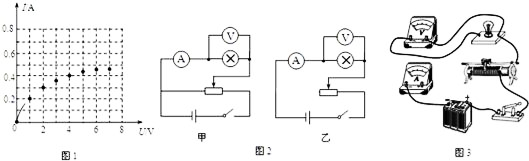

在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在图1所示的I﹣U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。

图片_x0020_1493094241

①根据图线的坐标数值，请在图2中选出该实验正确的实验电路图（选填“甲”或“乙”）。

②根据所选电路图，请在图3中用笔画线代替导线，把实验仪器连接成完整的实验电路。

③由图1可知，该小灯泡的电阻随电压的升高而。（选填“增大”、“减小”或“不变”）

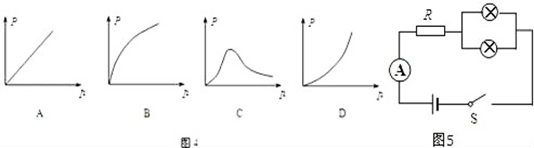

④根据图1，可判断出图4中正确的关系图象是（图中P为小灯泡功率，I为通过小灯泡的电流）

图片_x0020_282141636

⑤将同种规格的两个这样的小灯泡并联后再与R=10Ω的定值电阻串联，接在电动势为8V、内阻不计的电源上，如图所示。闭合开关S后，则电流表的示数为A，两个小灯泡的总功率为W。

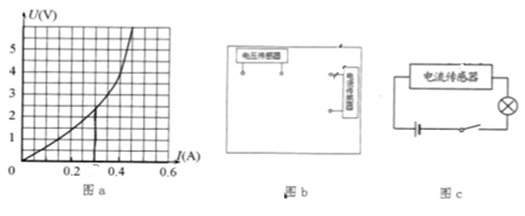

如图a所示，为某次利用传感器做实验得到小灯通的U﹣I关系图线，实验室提供的器材有：小灯泡、电流传感器、电压传感器、电动势为6V的电源（不计内阻）、动变阻器R₁（阻值范围0﹣10Ω）、滑动变阻器R₂（阻值范围0﹣100Ω）、开关、导线若干。

图片_x0020_100012

（1）做实验时，滑动变阻器应选用（选填“R₁“或“R₂”）。
（2）请在图b的方框中画出该实验的电路图。
（3）如果将该小灯泡接入图c所示的电路中，已知电流传感器的示数为0.3A，电源电动势为3V．则此时小灯泡的电功率为W，电源的内阻为Ω．（以上结果均保留位有效数字）

在“测绘小灯泡的伏安特性曲线”的实验中，可供选择的器材及代号如下：

A．小灯泡L（3 V，5 Ω）；

B．滑动变阻器R（0～10 Ω，额定电流1.5 A）；

C．电压表V₁（量程：0～3 V，内阻为5 kΩ）；

D．电压表V₂（量程：0～15 V，内阻为10 kΩ）

E．电流表A₁（量程：0～0.6 A，内阻为0.5 Ω）；

F．电流表A₂（量程：0～3 A，内阻为0.1 Ω）

G．铅蓄电池、开关各一个，导线若干。

实验中要求加在小灯泡两端的电压可连续地从零调到额定电压。

（1）为了减小误差，实验中应选电压表，电流表。（填器材前的字母）
（2）该同学按图所示连接，两电表都有示数，但电压表示数无法调节到零，检查后发现有一处未连接正确，请在图上补上缺少的一条导线。
（3）某同学实验后作出的I－U图像如图所示，请分析该图象形成的原因是。

在《描绘小灯泡伏安特性曲线》的实验中，选择“3V、0.5A的小灯泡作为研究对象，要求小灯泡两端电压从0开始变化，请回答下面几个问题

（1）下列实验器材中应选用（填入器材序号）
A ．电流表（量程0～0.6A，内阻1Ω）

B ．电流表（量程0～3A，内阻1Ω）

C ．电压表（量程0～15V，内阻约10kΩ）

D ．电压表（0～3v，内阻约2kΩ）

E ．滑动变阻器（阻值0～100Ω）

F ．滑动变阻器（阻值0-10Ω）

G ．电源E=6V

H ．开关

I ．导线若干
（2）在本实验中，滑动变阻器应采用（填“分压”或“限流”）接法，电流表应采用（填“内”、“外”）接法．
（3）在下图框中画出实验电路图，并用实线代替导线，将右图中的器材连接成可供实验的电路

描绘一个标有“6V 3W”字样的小灯泡的伏安特性曲线，实验室备有下列器材：

a．标有“6V 3W”字样的小灯泡一个；

b. 9伏学生电源一个；

c．量程为0-9V的电压表，内阻约为15千欧；

d．量程为0-3V的电压表，内阻约为3千欧；

e．量程为0-0.6A的电流表，内阻约为0.5欧；

f．量程为0-3A的电流表，内阻约为0.1欧；

g．滑动变阻器（阻值范围0-500欧，允许通过的最大电流0.5A）；

h．滑动变阻器（阻值范围0-50欧，允许通过的最大电流1.5A）；电键一个，导线若干．

（1）为减小实验误差，方便调节，请在图中给定的四个电路图和上述所给的器材中选取适当的电路和器材，并将它们的编号填在横线上．应选取的电路是，电压表应选；电流表应选；滑动变阻器应选取．
（2）根据实验测定的数据，以电压U为横坐标，电流强度I为纵坐标画出图线，在图中给出的四个I-U图线中，最能反映实际情况的是，简要说明理由．

有一个小电珠上标有“4V，2W”的字样，现在要用伏安法描绘这个电珠的 $\text{[math]}$ 图线，有下列器材供选用：

A．电压表（0~5V，内阻 $\text{[math]}$ ）

B．电压表（0~15V，内阻 $\text{[math]}$ ）

C．电流表（0~3A，内阻 $\text{[math]}$ ）

D．电流表（0~0.6A，内阻 $\text{[math]}$ ）

E．滑动变阻器（ $\text{[math]}$ ，2A）

F．滑动变阻器（ $\text{[math]}$ ，1A）

G．学生电源（直流6V）、开关、导线若干

（1）实验中所用电压表应选用，电流表应选用，滑动变阻器应选用（用序号字母表示）。
（2）实验中要求灯泡电压从零开始调节，用笔画线代替导线连接实物电路图。

某同学做“描绘小灯泡的伏安特性曲线”的实验。已选用的器材有：电池组E(电动势3.0V)、小灯泡L(额定功率1W，额定电流0.5A)、电流表(0～0.6A)、开关和导线若干。

（1）实验中电压表应选用；滑动变阻器应选用(选填相应器材前的字母)
A、电压表(0~3V) B、电压表(0~15V)

C、滑动变阻器(0~5Ω) D、滑动变阻器(0~50Ω)
（2）该同学设计了如图1所示的实验电路。图2是实验器材实物图，图中已连接了部分导线。请根据图1所示的实验电路，补充完成图2中实物间的连线.
（3）实验得到小灯泡L的伏安特性曲线如图3所示，现将小灯泡L接入如图4所示电路，已知电动势E=3.0V、内阻r=1.0Ω，R₀＝5.0Ω，闭合开关S，小灯泡消耗的功率P=W(结果保留两位有效数字)。

小明同学进行“测绘小灯泡的伏安特性曲线”实验，实验所用的小灯泡额定电压为2.5V。

（1）他按如图甲所示的电路进行实验，请你在答题卷上将连线补充完整；
（2）开始实验前，开关应处于断开状态，图甲中的滑动变阻器滑片应该滑在；（选填“最左端”、“最右端”或“中间位置”）
（3）电路正确连接后发现小灯泡不亮，电压表有读数，移动滑动变阻器后电压表会变化，但电流表读数不明显，有可能是因为____；

A . 滑动变阻器滑片没有接触好 B . 小灯泡与灯座接触不良 C . 灯座短路

（4）正确的操作后得到如上表中的数据，部分数据已经描到图乙中，请在答题卷上完成7、8两组数据的描点，并描绘出小灯泡的伏安特性曲线；

图片_x0020_100075

序号	1	2	3	4	5	6
电流	0.04	0.08	0.12	0.14	0.16	0.18
电压	0.02	0.06	0.12	0.25	0.45	0.75
序号	7	8	9	10	11	12
电流	0.20	0.22	0.24	0.26	0.28	0.30
电压	1.02	1.33	1.50	1.79	2.20	2.50

（5）小明正确使用多用电表由图丁读出电阻约为0.7Ω，则他选择图丙多用电表倍率是____（选填字母）。

A . ×1Ω B . ×10Ω C . ×100Ω

某同学通过实验研究LED发光二极管的伏安特性。

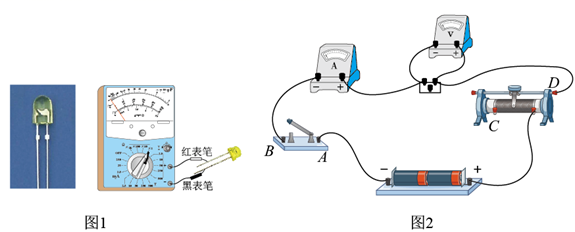

（1）判断二极管正负极：李华同学用多用电表“×100 $\text{[math]}$ 档”来测量二极管的电阻，红黑表笔与二极管连接如图1所示，发现指针几乎不偏转，由此可以判断图中二极管的（填“左”、“右”）端为二极管的正极。
（2）设计电路，描绘二极管的伏安特性曲线：李华同学设计的电路图如图2所示，但在实验之前，李华的同学们看到这个实验电路图之后纷纷发表了自己的看法，你觉得比较科学的看法是___________。

A . 同学甲：应该用导线把B、C两点连接好后再进行实验 B . 同学乙：开关闭合前应该把滑动电阻器的划片滑到最右端，让变阻器接入电路电阻最大
C . 同学丙：李华的电路会使二极管某时刻的电阻测量值偏小

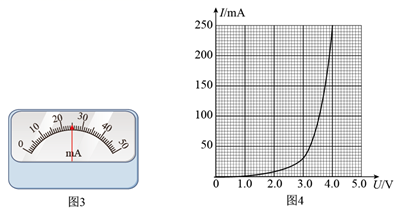

（3）数据处理与应用：某次测量当电压表读数为3V时，电流表如图3所示读数为mA，经多次测量得到LED灯的伏安特性曲线如图4所示，如果将一个这样的LED灯与阻值为20 $\text{[math]}$ 的定值电阻串联后，接到电动势为5V内阻不计的电源两端，LED灯两端的电压为V。

在描绘一个标有“6.3V 0.3A”小灯泡的伏安特性曲线的实验中，要求灯泡两端的电压由零逐渐增加到6.3V，并便于操作．已选用的器材有：

学生电源（电动势为9V，内阻约1Ω）；

电流表（量程为0~0.6A，内阻约0.2Ω；量程为0~3A，内阻约0.04Ω）；

电压表（量程为0~3V，内阻约3kΩ；0~15V，内阻约15kΩ）；

开关一个、导线若干．

（1）实验中还需要选择一个滑动变阻器，现有以下两个滑动变阻器，则应选其中的_________（选填选项前的字母）．

A . 滑动变阻器（最大阻值10Ω，最大允许电流1A) B . 滑动变阻器（最大阻值1500Ω，最大允许电流0.3A)

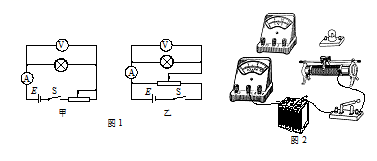

（2）实验电路图应选用图1中的（选填“甲”或“乙”）．
（3）请根据（2）中所选的电路图，补充完成图2中实物电路的连线．
（4）根据实验数据，画出的小灯泡I-U图线如图3所示．由此可知，当小灯泡两端的电压增加时，小灯泡的电阻值将（选填“变大”或“变小”）．

“描绘小灯泡的伏安特性曲线”实验中，小灯泡的额定电压为2.5V，额定功率为0.5W，实验中除导线和开关外，还有以下器材可供选择：

A．直流电源3V（内阻不计）

B．直流电流表0～300mA（内阻约为5Ω）

C．直流电流表0～3A（内阻约为0.025Ω）

D．直流电压表0～3V（内阻约为3.0kΩ）

E．滑动变阻器100Ω，0.5A

F．滑动变阻器10Ω，2A

实验要求小灯泡两端的电压从零开始变化并能进行多次测量。

（1）实验中电流表应选用，滑动变阻器应选用（均填写仪器前的字母）；
（2）根据所提供器材，在线框中画出实验电路图；
（3）如图甲是此实验的器材实物图，图中已连接了部分导线。请根据在上问中所画的电路图，补充完成图中实物间的连线；
（4）开关S闭合之前，图甲中滑动变阻器的滑片应该置于。（选填“左端”“右端”或“正中间”）；
（5）由于电路故障，电压表和电流表均有读数，但调节滑动变阻器，它们的读数不能为零。其故障的原因是和之间的导线发生断路（填图甲中导线两端的编号）；
（6）实验得到小灯泡的伏安特性曲线如图2所示，图中所描绘不是直线，某同学分析实验结论时对出现曲线的原因给出以下理由，其中正确的是_____

A . 实验时操作错误，从而使读数错误。 B . 小灯泡灯丝电阻不是恒值，随温度升高会发生变化 C . 电路中的连接点有接触不良的现象 D . 改描I﹣U曲线可能变为直线
（7）根据实验数据，画出小灯泡I﹣U图线如图所示。由此可知，当电压为0.75V时，小灯泡的灯丝电阻是Ω。（计算结果保留三位有效数字）

某同学做测绘小灯泡（额定电压为3.8V，额定电流为0.32A）的伏安特性曲线实验，有下列器材可供选用：

A．电压表V₁（量程为0～3V，内阻为 $\text{[math]}$ ）；

B．电压表V₂（量程为0～15V，内阻为 $\text{[math]}$ ）；

C．电流表A₁（量程为0～0.6A，内阻约 $\text{[math]}$ ）；

D．电流表A₂（量程为0～3A，内阻约 $\text{[math]}$ ）；

E．定值电阻 $\text{[math]}$ ；

F．滑动变阻器R（最大阻值为 $\text{[math]}$ ，允许通过的最大电流为2A）；

G．学生电源（直流6V，内阻不计）；

H．开关、导线若干。

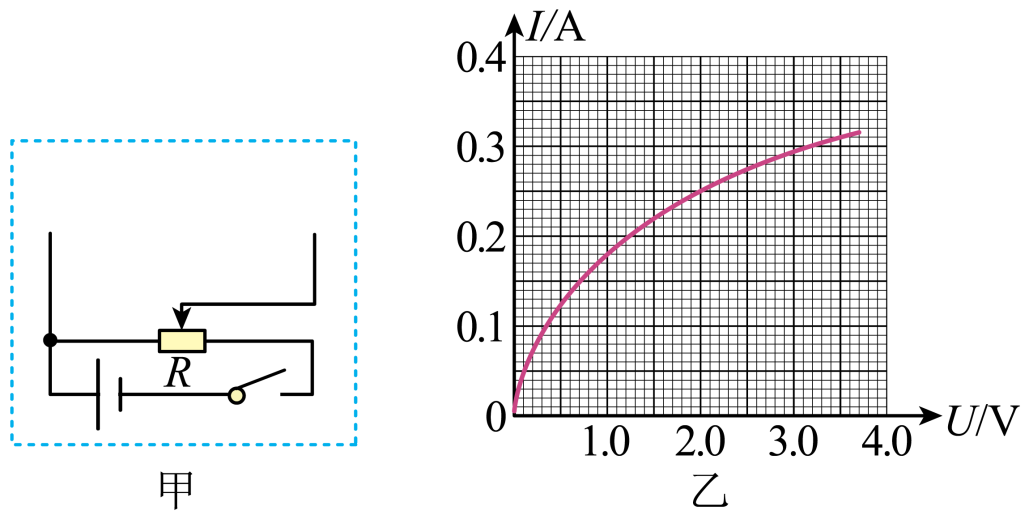

（1）为尽量减小实验误差，并要求从零开始多取几组数据，请在图甲的虚线框内补充完成实验电路图。
（2）为了使测量结果更加精确，实验中所用电压表应选用，电流表应选用。（均填器材前的字母）
（3）该同学按照正确的电路图和实验步骤做实验，描绘出小灯泡的伏安特性曲线如图乙所示，将小灯泡与电动势为3V、内阻为 $\text{[math]}$ 的电源及一电阻值为 $\text{[math]}$ 的定值电阻串联，则小灯泡的功率P=W。（结果保留三位有效数字）

（1）在“描绘小灯泡伏安特性”实验中，下列电路连接正确的是____；

A . B . C .

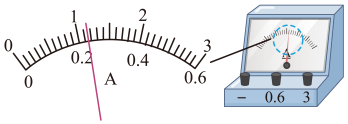

（2）接通电源，调节滑动变阻器，当电压表为1.59V时，电流表指针偏转情况如图所示，则电流表读数为A；
（3）测量数据输入计算机，利用数表软件直接生成小灯泡伏安特性曲线如图所示，由图线分析：小灯泡电阻的阻值在0~0.3V的过程中变化量为 $\text{[math]}$ ，在1.0V~1.3V的过程中变化量为 $\text{[math]}$ ，则两者关系应是 $\text{[math]}$ $\text{[math]}$ （选填“>”、“<”或“=”）；
（4）如上图所示，将该灯泡与 $\text{[math]}$ 的定值电阻串联连接到稳压输出3V的学生电源中，接通电源后小灯泡的实际功率为W。（保留两位有效数字）
