共点力的平衡 知识点题库

如图所示，AB，AC两光滑细杆组成的直角支架固定在竖直平面内，杆AB与水平地面的夹角为30°，两细杆上分别套有带孔的小球a、b，在细线作用下处于静止状态，细线恰好水平。某时刻剪断细线，在两球下滑到细杆底端的过程中，下列说法正确的是（）

如图所示，a、b是截面为等腰直角三角形的两个相同的楔形物体，分别在垂直于斜边的大小相等的 恒力F₁、F₂作用下静止在相同的竖直墙面上。则（   ）

如图所示, 弹簧A的上端固定, 下端挂一个质量为5.0kg的小球, 并压在弹簧B上, 平衡后弹簧A伸长了1.0 cm, 弹簧B缩短了2.0 cm. 已知, 弹簧A的劲度系数为2 200 N/m, （取g=10N/kg），则弹簧B的劲度系数为（   ）

在如图所示装置中，两物体质量分别为m₁、m₂ ， 悬点a、b间的距离远大于滑轮的直径，不计一切摩擦，整个装置处于静止状态．由图可知（   ）

倾角为α、质量为M的斜面体静止在水平桌面上，质量为m的木块静止在斜面体上．下列结论正确的是（   ）

如图所示，把一质量为m小球A夹在固定的竖直挡板与三角劈B的斜面之间，三角劈的质量为M，其倾角为α＝45º，劈的底部与水平地面间的动摩擦因数为μ，三角劈的斜面与竖直挡板是光滑的。

横截面为直角三角形的斜劈固定在水平面上，跨过定滑轮的细绳两端连接物块A、B，系统恰好处于静止状态，如图所示，已知右侧斜面倾角为 ，取 ， ，忽略一切摩擦，现将A、B对换位置，释放后A的加速度大小为（   ）

小明的爷爷退休生活充实有趣，养鸟是他的众多爱好之一。他在阳台顶上竖直挂三根一样的轻质橡皮条，橡皮条下面均匀地连接在质量m₁=0.6kg的水平托盘的边缘上（如图所示）让小鸟休憩。现有一只质量m₂=0.3kg的小鸟静止在托盘中央，此时每根橡皮条均由原来的20cm伸长到25cm。设橡皮条受力与形变量关系满足胡克定律，g取10N/kg，则每根橡皮条的劲度系数为（   ）

如图所示，水平地面上的物体A，在与水平地面的夹角为θ的拉力F的作用下，向右做匀速运动。 则物体A（  ）

物体A、B、C叠放在固定斜面上，如图所示。当沿斜面向上的力F作用在物体B上时，可使A、B、C整体以共同的速度v缓慢沿斜面向上运动，已知各接触面均是粗糙的，在缓慢移动过程中，关于各物体的受力个数的说法正确的是（　　）

如图，质量为m的小球（可视为质点）用不可伸长的细线挂在光滑的半球形容器的沿上，发现细线长度一旦小于半球形容器的半径就会断裂，则细线可承受的最大张力为（   ）

如图所示，一根细线下端拴一个金属小球Q，细线穿过光滑的小孔另一端连接在金属块P上，P始终静止在水平桌面上，若不计空气阻力，小球在某一水平面内做匀速圆周运动（圆锥摆）。实际上，小球在运动过程中不可避免地受到空气阻力作用。设因阻力作用，小球Q的运动轨道发生缓慢的变化（可视为一系列半径不同的圆周运动），下列判断正确的是（   ）

如图，三个形状和重量都相同的圆柱体，它们的重心位置不同，放在光滑的两墙上，为了方便，将它们画在同一图上，重心分别为1、2、3．设N₁、N₂、N₃分别表示三个圆柱体对A墙的压力，则（   ）

如图所示，固定在水平地面上的斜面体上有一木块A（到定滑轮的距离足够远），通过轻质细线和滑轮与铁块B连接，细线的另一端固定在天花板上，在木块A上施加一沿斜面向下的作用力F，使整个装置处于静止状态。已知连接光滑动滑轮两边的细线均竖直，木块A和光滑定滑轮间的细线和斜面平行，木块A与斜面间的动摩擦因数 ， 斜面的倾角 ， 铁块B下端到地面的高度 ， 木块A的质量 ， 铁块B的质量 ， 不计空气阻力，不计滑轮受到的重力，设最大静摩擦力等于滑动摩擦力，取重力加速度大小 ， ， 。

如图所示，解放军战士在水平地面上拉着轮胎做匀速直线运动进行负荷训练，运动过程中保持双肩及两绳的端点A、B等高。两绳间的夹角为 ， 所构成的平面与水平面间的夹角恒为 ， 轮胎重为G，地面对轮胎的摩擦阻力大小恒为Ff，则每根绳的拉力大小为（   ）

一位同学采用将两弹簧测力计秤钩钩住相互牵拉的方法，来探究相互作用力的大小关系。实验前他先将A、B两弹簧测力计分别正向悬挂后校正零点。在实验中他发现：当两个测力计沿竖直方向牵拉时（如图甲所示），两个测力计的示数始终不相等。经过研究他了解到，弹簧测力计的结构如图乙所示，弹簧的上端固定在测力计的外壳上， 弹簧的下端连着拉杆，指针栓套在拉杆上，拉杆的另一端连接着挂钩。若将测力计外壳和提环称为外壳组件，将弹簧、拉杆、指针和挂钩称为弹簧组件。关于该同学在实验中出现的上述现象，下列说法正确的是（   ）

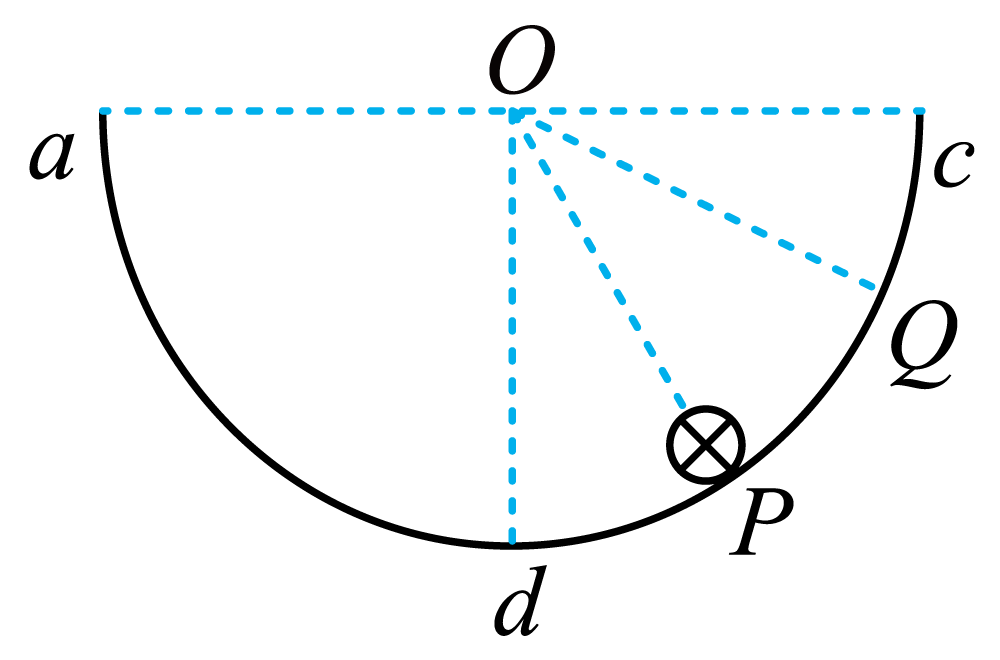

如图所示，竖直固定的半圆形光滑绝缘凹槽直径ac水平，O为圆心，d为最低点。处于磁感应强度大小为B、竖直方向的匀强磁场中。将长为L的直导体棒放到槽内，当棒中通有I₁的电流时导体棒可静止在P点；当棒中通有I₂的电流时导体棒可静止在Q点。已知OP与竖直方向的夹角为30°、OQ与竖直方向的夹角为60°，电流方向均垂直纸面向里，则（   ）

如图所示，质量忽略不计、长度分别为和的不可伸长的轻绳，分别系质量为5m和m的小球，它们以相同的转速绕中心轴线做匀速圆周运动。稳定时绳子与竖直方向夹角的正切值分别为及 ， 圆周运动半径分别为和 ， 两绳子中的张力分别为和 ， 则（   ）

放在水平面上的物体，在水平方向的各力作用下做匀速直线运动，当撤去某一个力后，则（   ）．

实验研究是一种重要的物理研究方法。利用传感器能便捷的获取实验数据，利用其自带的数据处理软件对数据进行处理能获得相关信息，我们可以利用这些数据推理得到一些物理量。如图所示，竖直光滑杆固定不动（杆子足够长），套在杆上的轻质弹簧下端固定，将套在杆上的滑块向下压缩弹簧至离地高度处，滑块与轻质弹簧不拴接。现由静止释放滑块，通过传感器测量到滑块的速度和离地高度并做出滑块的图线，由图像信息可知：、为图像上的两点，其中为最高点，点对应的坐标为（ ， ），滑块从离地处脱离弹簧后继续上升到 ， 不计空气阻力。求：
