共点力的平衡 知识点题库

如图所示，重G的风筝用绳子固定于地面P点，风的压力N垂直作用于风筝表面AB ， 并支持着风筝使它平衡．若测得绳子拉力为T ， 绳与地面夹角为α，不计绳所受重力，求风筝与水平面所成的角φ的正切值tanφ=及风对风筝的压力N=．

两个物体A和B，质量分别为2m和m，用跨过定滑轮的轻绳相连，A静止于水平地面上，如图所示，θ=30°，不计摩擦，则以下说法正确的是（   ）

如图所示，绳与杆均不计重力，承受力的最大值一定．A端用绞链固定，滑轮O在A点正上方（滑轮大小及摩擦均可忽略），B端吊一重物P，现施加拉力F_T将B缓慢上拉（均未断），在杆达到竖直前（   ）

如图所示，放在水平桌面上的木块A处于静止状态，所挂的砝码和托盘的总质量为0.6kg，弹簧测力计的读数为2N，若轻轻取走盘中的部分砝码，使砝码和托盘的总质量减小到0.3kg时，将会出现的情况是（不计滑轮摩擦，g取10m/s²）（   ）

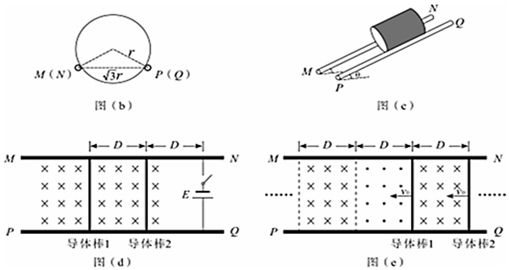

如图(a)，超级高铁(Hyperloop)是一种以“真空管道运输”为理论核心设计的交通工具，它具有超高速、低能耗、无噪声、零污染等特点．如图(b)，已知管道中固定着两根平行金属导轨MN、PQ，两导轨间距为 ；运输车的质量为m，横截面是半径为r的圆．运输车上固定着间距为D、与导轨垂直的两根导体棒1和2，每根导体棒的电阻为R，每段长度为D的导轨的电阻也为R．其他电阻忽略不计，重力加速度为g．



如图所示,在竖直向上磁感应强度为B 的匀强磁场中有光滑金属轨道,分别由水平部分CD、PQ和倾斜部分DE、QM 组成,轨道间距为L,倾斜部分倾角为α。垂直水平轨道放置质量为m 电阻为r的金属棒a,垂直倾斜轨道放置质量为m 电阻为 R 的金属棒b。导轨电阻不计,为保证金属棒b静止不动,给金属棒a施加作用力F使其做匀速运动,则（   ）

如图所示，A、B为同一水平线上的两个绕绳装置，转动A、B改变绳的长度，使光滑挂钩下的重物C缓慢竖直下降。关于此过程中绳上拉力大小的变化，下列说法中正确的是(   )

如图所示，电源电压E＝2V，内阻不计，竖直导轨电阻不计，金属棒的质量m＝0.1kg，R＝0.5Ω，它与导轨间的动摩擦因数μ＝0.4，有效长度为0.2m，靠在导轨外面，为使金属棒不动，施一与纸面夹角37°且垂直于金属棒向里的磁场(g＝10m/s² ， sin 37°＝0.6，cos 37°＝0.8)．求：

如图所示，一木板B放在粗糙的水平地面上，木板A放在B的上面，A的右端通过轻质弹簧秤固定在直立的墙壁上，用F向右拉动B，使它以速度v运动，这时弹簧秤示数为T，下面的说法中正确的是（   ）

如下图所示，氢气球受水平风力作用而使拉住它的细绳与地面的夹角为θ，在细绳被剪断的瞬间，气球所受外力的合力为(氢气球的重力忽略不计)(   )

如图所示,两个半圆柱A、B紧靠着静置于水平地面上,其上有一光滑圆柱C,三者半径均为R。C的质量为m,A、B的质量都为  ,与地面间的动摩擦因数均为μ。现用水平向右的力拉A,使A缓慢移动,直至C恰好降到地面。整个过程中B保持静止。设最大静摩擦力等于滑动摩擦力,重力加速度为g。求:

如图所示，在竖直平面内一根不可伸长的柔软轻绳通过光滑的轻质滑轮悬挂一重物。轻绳一端固定在墙壁上的A点，另一端从墙壁上的B点先沿着墙壁缓慢移到C点，后由C点缓慢移到D点，不计一切摩擦，且墙壁BC段竖直，CD段水平，在此过程中关于轻绳的拉力F的变化情况，下列说法正确的是（   ）

如图，倾角 = 楔形物块A静置在水平地面上，其斜面粗糙，斜面上有小物块B。A、B间动摩擦因数μ=0.75；用平行于斜面的力F拉B，使之沿斜面匀速上滑。现改变力F的方向（图示）至与斜面成一定的角度，仍使物体B沿斜面匀速上滑。在B运动的过程中，楔形物块A始终保持静止。关于相互间作用力的描述正确的有（   ）

如图所示，物体B叠放在物体A上，A、B的质量均为m，且上、下表面均与斜面平行，它们以共同速度沿倾角为θ的固定斜面C匀速下滑，则（   ）

图a中，轻弹簧竖直固定在地面上，以弹簧正上方、与上端距离为x₀的O为原点，建立竖直向下的坐标系。将质量为m的小球从O点释放小球落到弹簧上并压缩弹簧，测得小球所受弹力F的大小与x的关系如图b所示。不计空气阻力，在小球向下运动的过程中（   ）

如图所示，跨过轻小定滑轮的细绳（足够长）右端连接物体A，左端与轻弹簧相连，弹簧与木板上的物体B通过一光滑小圆环（图中未画出）连接，使得滑轮左侧细绳与弹簧轴心始终在一条直线上。B的质量是A的质量的4倍。现将木板以底端为轴由倾角 缓慢放平，B始终与木板保持相对静止，且A未与水平地面接触。不计滑轮的摩擦，弹簧在弹性限度内，A、B的大小可忽略。该过程中，下列说法正确的是（   ）

如图所示，橡皮筋的上端固定在O点，O点的正下方A处有一垂直于纸面的光滑固定细杆，橡皮筋的下端自然伸长到A点。在橡皮筋的下端拴一个物体，物体静止在A点正下方且对地有压力。用水平拉力F拉物体沿粗糙的水平面缓慢向右移动。已知移动过程中，橡皮筋未超出弹性限度，物体的质量为M，与地面间的滑动摩擦因数为 ，A点到地面的距离为h，橡皮筋的劲度系数为k，弹力与伸长量成正比，重力加速度为g。求：

如图所示，两根相同的轻弹簧S₁、S₂ ， 劲度系数皆为k=4×10²N/m。悬挂的重物的质量分别为m₁=4kg、m₂=2kg。取g=10m/s² ， 则平衡时弹簧S₁、S₂的伸长量分别为（   ）

如图所示，A、B两物块质量均为m，用一轻弹簧连接，将A用长度适当的轻绳悬挂于天花板上，系统处于静止状态，B物块恰好与水平面接触，而没有挤压，此时轻弹簧的伸长量为x，现将悬绳剪断，则下列说法正确的是（   ）

如图，用一根不可伸长的轻绳绕过两颗在同一水平高度的光滑钉子悬挂一幅矩形风景画。现若保持画框的上边缘水平，将两颗钉子之间的距离由图示位置逐渐增大到不能再增大为止（不考虑画与墙壁间的摩擦），则此过程中绳的张力大小（   ）
