2 波的图象 知识点题库

一简谐机械波沿x轴正方向传播，波长为λ，周期为T。在时刻该波的波形图如图1所示，a、b是波上的两个质点。图2表示某一质点的振动图象。下列说法中正确的是（  ）

一列沿x轴正方向传播的简谐机械横波，波速为4m/s．某时刻波形如图所示，下列说法正确的是（  ）

图（a）为一列简谐横波在t=0.10s时刻的波形图，P是平衡位置在x=1.0m处的质点，Q是平衡位置在x=4.0m处的质点；图（b）为质点Q的振动图象，下列说法正确的是（   ）

如图所示为A、B（实线为A，虚线为B）两个弹簧振子的振动图象，试写出它们的位移方程，并求出相位差△φ．

甲、乙两图分别表示一简谐横波在传播方向上相距3.0m的两质点的振动图象，而且甲质点比乙质点先起振．如果波长大于1.5m，小于3.0m则该波的波速大小是（   ）

一列沿x轴负方向传播的简谐横波，在t=0时刻的波形如图所示(此时波刚传到x=1m的位置)，质点振动的振幅为10cm。已知t=0.5s时，P点第二次出现波峰，则该波的传播速度为m/s；当Q点第一次出现波谷时，P点通过的路程为m。

简谐横波某时刻的波形如图所示，P为介质中的一个质点，波沿x轴的正方向传播。下列说法正确的是（   ）

一列简谐横波沿x轴传播，某时刻的波形如图所示。已知波的传播周期T=2.0s，P为传播介质中的一个质点，下列说法正确的是（ ）

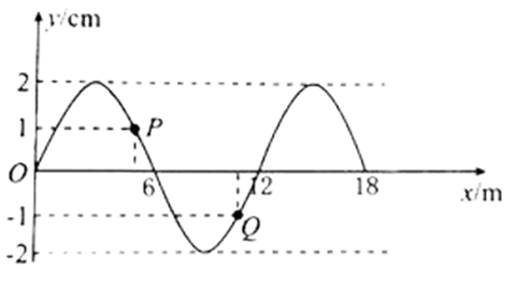

如图所示，波源在O点沿轴振动所形成的一列简谐横波向正x方向传播，波速为10m/s。此时x= 18m处的质点刚好起振，且质点P和Q的位移分别为1cm和-1cm。则（   ）

如图所示,实线为一列简谐横波在某时刻的波形图，虚线为该时刻之后7s的波形图,已知该波的周期为4s,则下列判断中正确的是（   ）

如图所示，在xy平面内有一沿x轴正方向传播的简谐横波，波速为1m/s，振幅为4cm，频率为2.5Hz.在t=0时刻，P点位于其平衡位置上方最大位移处，则距P为0.2m的Q点（   ）

如图所示为一列简谐横波在t＝0时的波形图，波沿x轴负方向传播，传播速度v＝1m/s，则下列说法正确的是（   ）



如图1所示是一列简谐波在t=0时刻的波形图，质点P刚开始振动，如图2所示是介质中的另一质点Q的振动图象，则下列说法正确的是（   ）

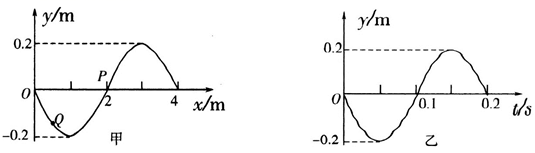

一列简谐波沿x轴传播，t=0.1s时刻的波形如图甲所示，P是平衡位置为x=2m处的质点，Q是平衡位置为x=0.5m处的质点，图乙是质点P的振动图象，则t=0.15s时，Q点的运动方向为，从t=0.1s到t=0.2s，该简谐波传播的方向和距离为．

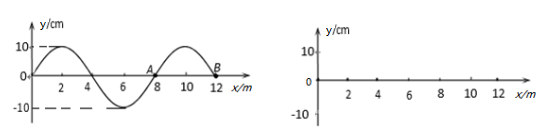

一列简谐横波的波速v=4m/s，在t=0时刻的波形如如图所示，在这一时刻质点A振动的速度方向沿y轴正方向。求：

一列简谐横波在x轴上传播，在t₁=0和t=0.1s时，其波形分别用如图所示的实线和虚线表示，求：

某次地震中，纵波波速为7 km/s，横波波速为3.2 km/s，地震波频率为10 Hz。M点的观察者在接收到纵波15.3 s后才接收到横波，从横波传到M点的时刻开始计时，图甲为横波引起的M点的振动图像，图乙为t=2T时刻的横波波动图像，则 ( )

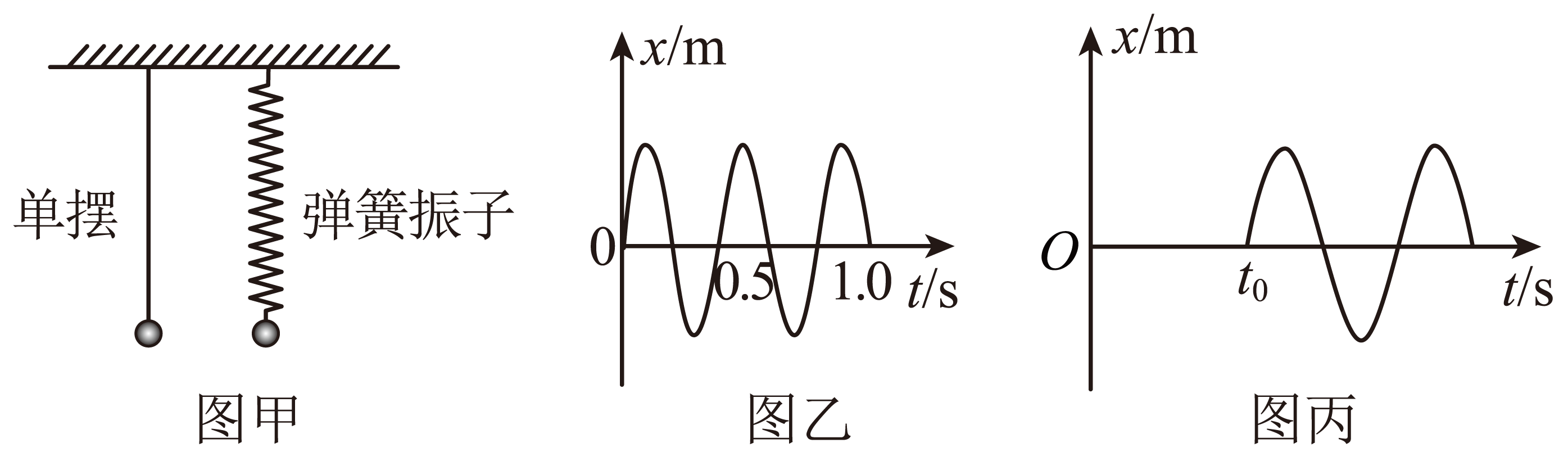

2021年10月24日13时11分，我国台湾宜兰县（北纬24.55度，东经121.8度）发生6.3级地震，震源深度60km，此地震波是由同一震源产生，既有纵波也有横波，两者均可视为频率不变的简谐波，纵波是推进波，又称P波，在地壳的传播速度v_P=9.9km/s，横波是剪切波，又称S波，在地壳中的传播速度为v_s=4.5km/s，若位于震源上方的某中学实验室的地震测报组有单摆和弹簧振子（如图甲），其中单摆的固有周期为1.0s，弹簧振子的固有周期为0.5s。那天观察者在某个装置开始振动时，同时记录下两个装置的振动图像（图乙和图丙）。则下列说法正确的是（ ）

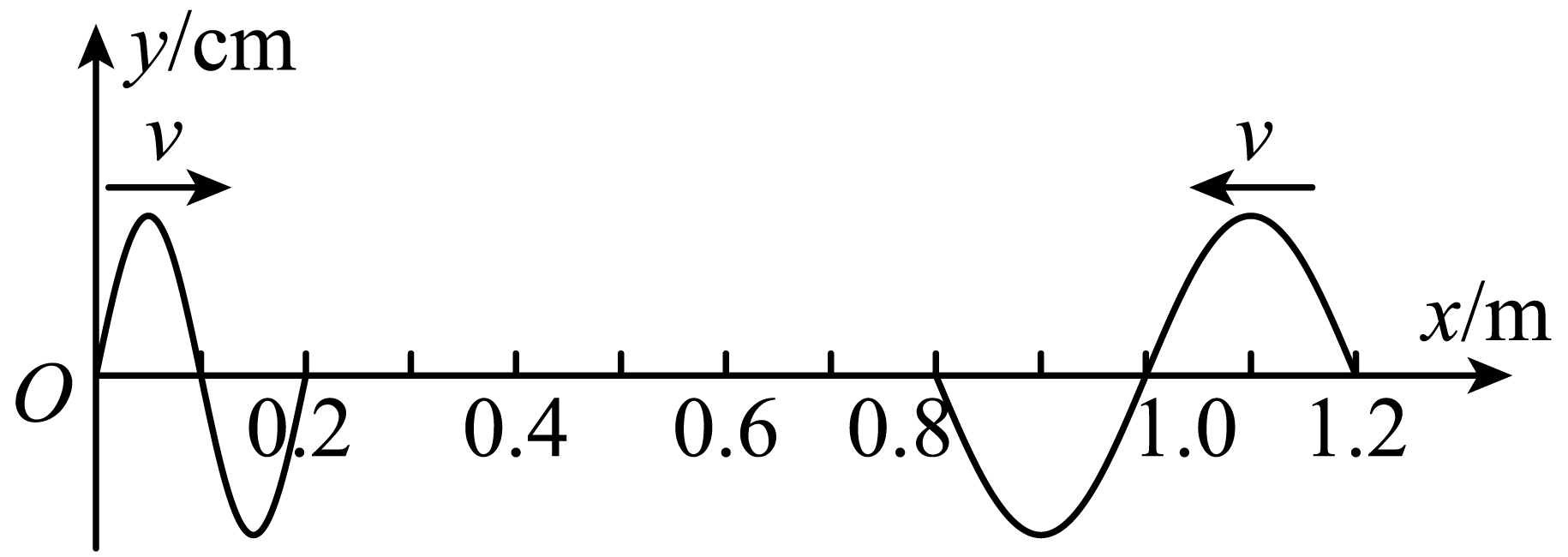

两列简谐横波分别沿x轴正方向和负方向传播，波速均为0.4 m/s。t = 0时恰好传播到如图位置。则两列波相遇的时刻以及相遇位置质点的起始振动方向分别为（   ）

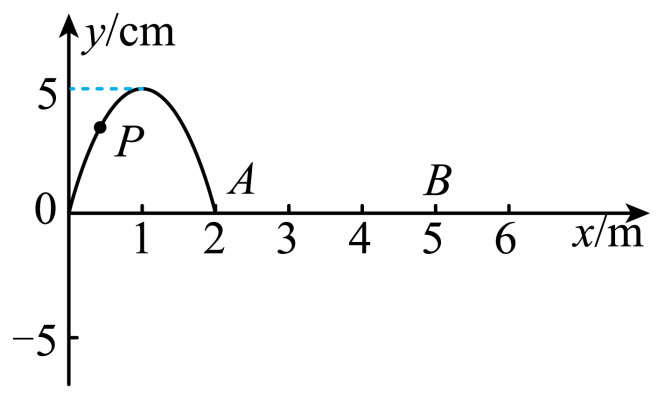

如图所示，一列简谐横波沿x轴正方向传播。在时刻，质点O开始从平衡位置向上运动，经第一次形成图示波形，P是平衡位置为处的质点，B是位于处的质点。
