2 波的图象 知识点题库

如图所示为一列横波在某时刻的波形图．已知波由右向左传播，下列说法中正确的是(　　)

手持较长软绳端点O以周期T在竖直方向上做简谐运动，带动绳上的其他质点振动形成简谐波沿绳水平传播，示意如图。绳上有另一质点P ， 且O、P的平衡位置间距为L。t=0时，O位于最高点，P的位移恰好为零，速度方向竖直向上，下列判断正确的是

2016年4月27日，厄瓜多尔4.16强震后又发生里氏5.3级地震，震源深度55km．如图所示，已知该地震中的横波沿x轴正方向传播，某时刻刚好传到N处，如果该地震中的简谐横波在地球中匀速传播的速度大小为4km/s，则（   ）

如图为一列沿x轴正向传播的简谐横波在t=0时刻的图象，位于坐标原点的振源振动周期为1s.以下说法正确的是（     ）

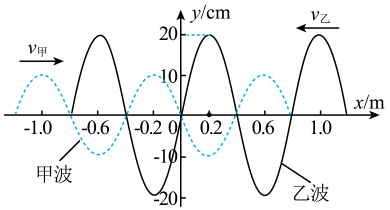

如图为甲、乙两列简谐横波在同一绳上传播时某时刻的波形图，甲波向右传播，乙波向左传播。质点M位于x＝0.2m处，则（   ）

如图所示，实线是某时刻的波形图像，虚线是0.2 s后的波形图像，质点P位于实线波的波峰处。

①若波向右以最小速度传播，求经过t＝4 s质点P所通过的路程；

②若波速为35 m/s，求波的传播方向。

如图所示，在xOy坐标系的x轴上x＝0和x＝16cm两点有频率都为2.5Hz的两个波源产生的两列简谐横波在同一介质中分别朝着x轴正、负方向传播，在t＝0时刻，两列波刚好传播到x＝4cm和x＝12cm两点，M、N、P分别为x轴上坐标为x＝3.5cm、x＝7cm、x＝8cm的三个质点，关于这两列波，下列说法正确的是（   ）

如图所示，一列简谐横波沿x轴方向传播。实线为t₁=0时刻的波形图，此时P质点向y轴负方向运动。虚线为t₂=0.02s时刻的波形图，已知该简谐波的周期大于0.02s.关于该简谐波，下列说法正确的是（   ）

一列简谐横波沿x轴正方向传播，在t秒与（t+2）秒两个时刻，在x轴上（-3m，3m）区间的波形完全相同，如图所示．并且图中M，N两质点在t秒时位移均为 ，下列说法中不正确的是（   ）

如图甲所示，在x轴上有两个沿y轴方向做简谐运动的波源S₁和S₂ ， t=0时刻两波源同时开始振动，振动图像均如图乙所示，波源S₁形成的简谐横波在介质中沿x 轴正方向传播，S₂形成的简谐横波在介质中沿x轴负方向传播，波速均为2m/s。A是平衡位置位于x=2m处的质点，下列说法正确的是（   ）

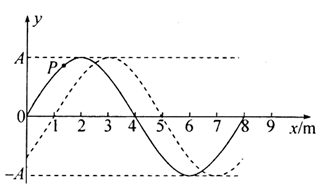

一列沿x 轴传播的简谐横波，某时刻的波形如图中的图线Ⅰ所示，此时x=3m处的质点 P 振动方向沿y 轴正方向。经 t=0.2s 后，波形如图中图线Ⅱ所示。已知这列波的周期大于 0.2s，求：

某同学研究绳波的形成，取一条较长的软绳，用手握住一端水平拉直后，沿竖直方向抖动即可观察到绳波的形成。该同学先后两次抖动后，观察到如图中所示的甲、乙两个绳波情形。关于两次形成的绳波，下列判断正确的是（  ）

如图甲所示，在均匀介质中P、Q两质点相距d=0.4 m，质点P的振动图像如图乙所示，已知t=0时刻，P、Q两质点都在平衡位置，且P、Q之间只有一个波峰。求波可能的传播速度的大小。

图甲为一列沿水平方向传播的简谐横波在时刻t的波形图，图乙为质点b从时刻t开始计时的v-t图像，若设振动正方向为沿y轴正方向，则 (  )

如图所示，有两列相干简谐横波在同一媒介中相向传播，两列波在介质中的传播速度均为v=4m/s，在t=0时刚好分别传到A、B两点。P点为振动减弱点。已知AB间距20m，AP=5m，PB=15m，则下列说法正确的是（   ）

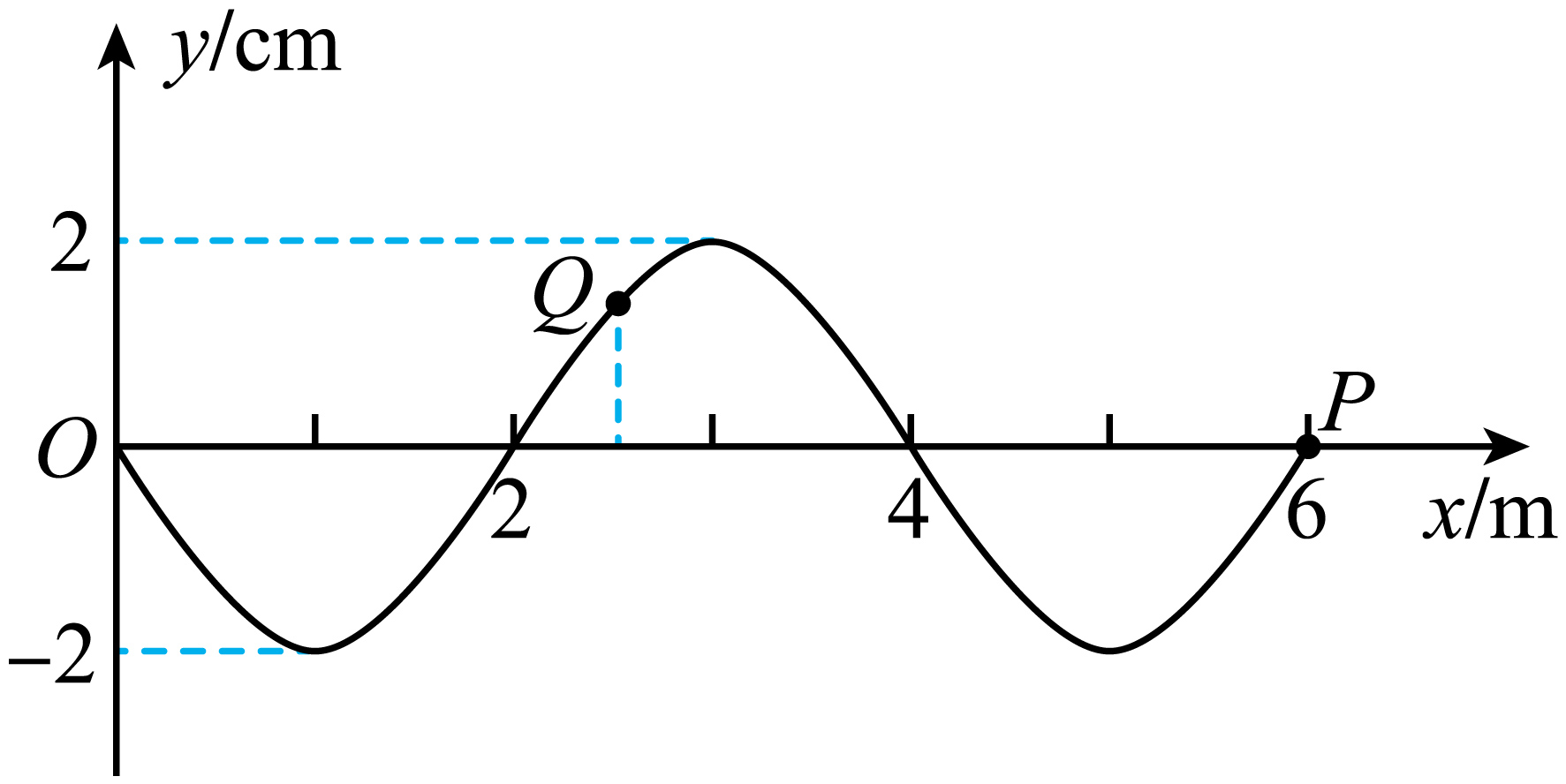

时位于x轴上某处的波源开始做简谐运动，形成一列沿x轴正方向传播的横波，其波速为12m/s。时，波恰好传到处的P点、此时在x轴正半轴的波形图如图所示。已知介质中质点Q的平衡位置位于处。下列说法正确的是（   ）

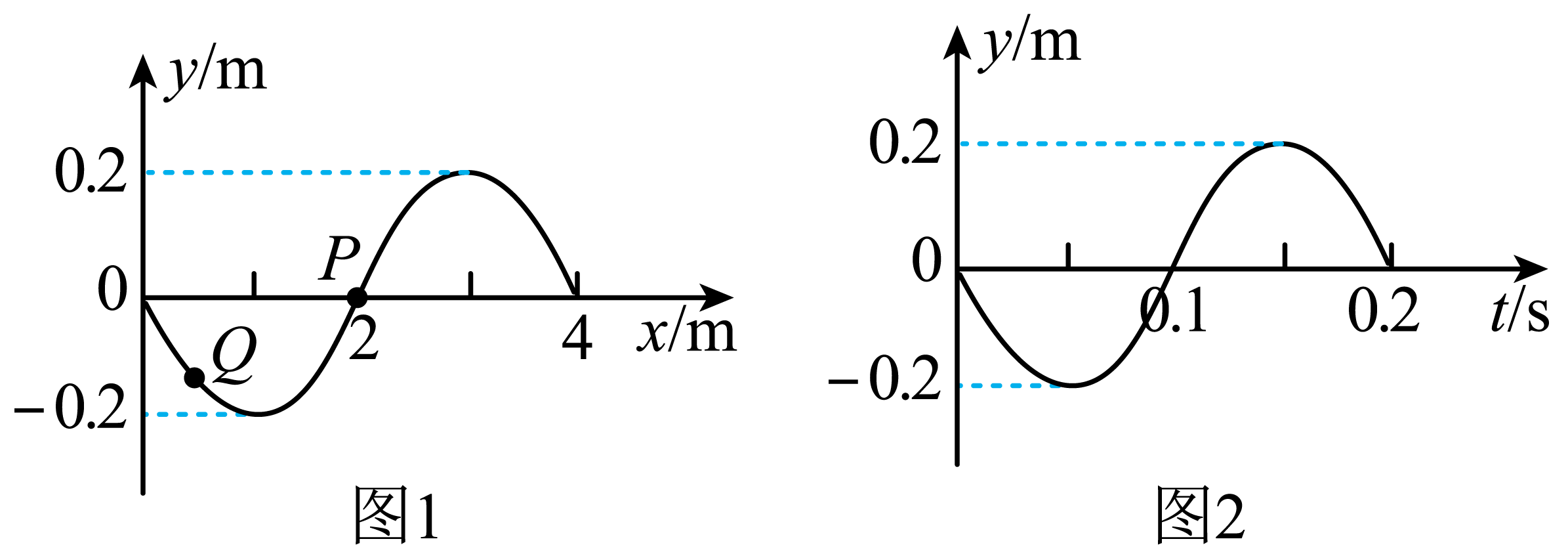

如图1为一列简谐横波在某一时刻的波形图，图2为介质中x＝2m处的质点P以此时刻为计时起点的振动图像。下列说法正确的是（   ）

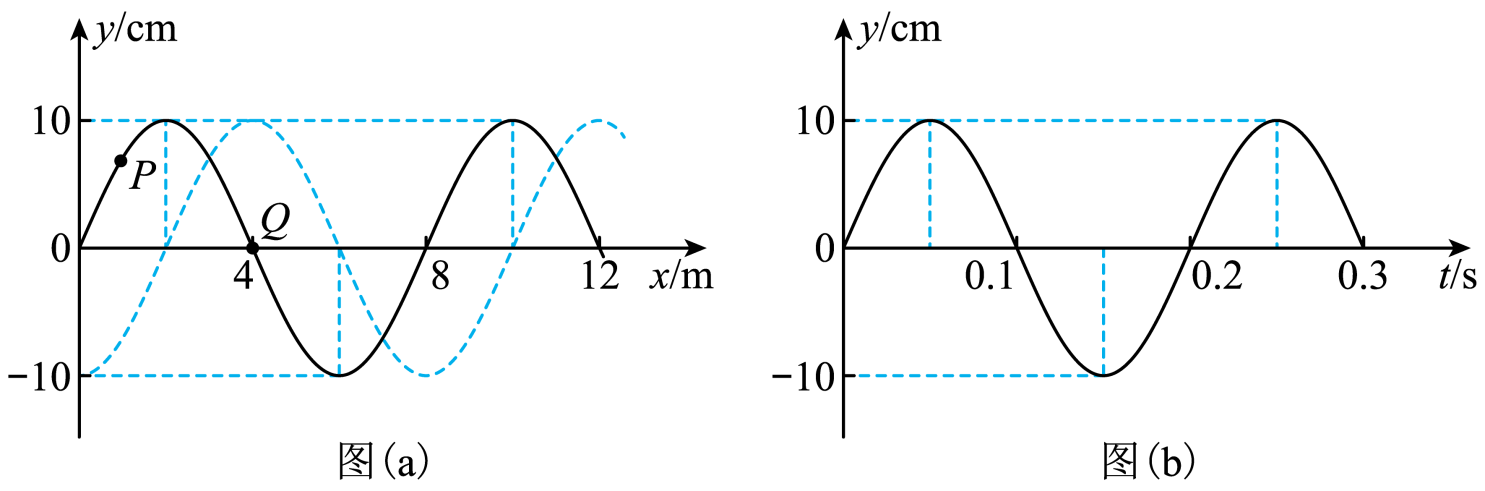

如图(a)，一列简谐横波沿x轴传播，实线和虚线分别为t₁=0时刻和t₂时刻的波形图，P、Q分别是平衡位置为x₁=l.0m和x₂=4.0m的两质点．图(b)为质点Q的振动图像，求：

如图所示，甲、乙两列简谐横波在同一均匀介质内相向传播并发生相遇。沿传播方向上有两个质点P和M，其平衡位置的坐标分别为xP=0.2m，xM=0.4m，若两列波的周期分别为T_甲和T_乙 ， 则（   ）

一列沿x轴负方向传播的简谐横波在t=1s时刻的波形图如图所示，P、Q两质点的横坐标分别为xP=4m、xQ=8m，随后3s内质点P通过的路程为30cm，则下列说法正确的是（   ）
