4 变压器知识点题库

用一理想变压器向一负载R供电，如图所示，当增大负载电阻R时，原线圈中电流I₁和副线圈中电流I₂之间的关系是（）

A . I₂增大，I₁也增大 B . I₂增大，I₁减小 C . I₂减小，I₁也减小 D . I₂减小，I₁增大

如图所示，一台理想变压器的变压比为4：1，图中五只电灯完全相同，若L₂、L₃、L₄、L₅都正常发光，则L₁将（）

A . 一定正常发光 B . 比正常发光暗一些 C . 比正常发光时亮，可能烧毁 D . 是否正常发光，因条件不足无法判断

某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L₁由火线和零线并行绕成．当右侧线圈L₂中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L₁ ，在铁芯中产生的磁场，下列说法正确的有（）

A . 家庭电路正常工作时，L₂中的磁通量为零 B . 家庭电路中使用的电器增多时，L₂中的磁通量不变 C . 家庭电路发生短路时，开关K将被电磁铁吸起 D . 地面上的人接触火线发生触电时，开关K 将被电磁铁吸起

用正弦式交变电流通过一理想变压器给距离较远的用户供电，电路图可等效为图示电路。副线圈与用户之间导线的电阻为r ，其余部分导线与电流表的电阻均不计。已知开关S闭合前后用户消耗的电功率相等，变压器输入电压有效值不变，则下列说法正确的是( )

A . 开关闭合前后变压器的输入功率不变 B . 开关闭合前后输电线上损失的功率之比为1:2 C . R: r = 2:1 D . 开关闭合前后电流表的读数之比为1:2

发电机的端电压为220 V，输出电功率为44 kW，输电导线的电阻为0.2 Ω，如果用原、副线圈匝数之比为1∶10的升压变压器升压，经输电线路后，再用原、副线圈匝数比为10∶1的降压变压器降压供给用户。

（1）求用户得到的电压和功率；
（2）若不经过变压而直接送到用户，求用户得到的功率和电压。

某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW，输出电压为500 V，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW，该村的用电电压是220 V。

（1）输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；
（2）如果该村某工厂用电功率为60 kW，则该村还可以装“220 V　40 W”的电灯多少盏？

某理想变压器的原、副线圈按如图所示电路连接，图中电表均为理想交流电表，且R₁=R₂ ，电键S原来闭合。现将S断开，则电压表的示数U、电流表的示数I、电阻R₁上的功率P₁、变压器原线圈的输入功率P的变化情况分别是（）

A . U增大 B . I增大 C . P₁增大 D . P增大

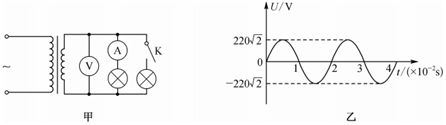

如图甲所示，一理想变压器原线圈接上如图乙所示的正弦交流电，与副线圈相连的两个灯泡规格均为“110V 40W”，电表均为理想电表，原、副线圈匝数比为2：1，开关K闭合前，电路正常工作。则闭合开关K后（）

A . 灯泡将烧毁 B . 电流表示数增大 C . 经过灯泡的交流电频率为25Hz D . 变压器的输入功率增大一倍

理想变压器，对于原、副线圈，不一定相等的物理量是( )

A . 交流电的最大值 B . 磁通量的变化率 C . 电功率 D . 交变电流频率

如图所示，灯泡L₁接在变压器初级电路中，灯泡L₂、L₃、L₄接在变压器次级电路中，变压器为理想变压器，交变电流电源电压为U，L₁、L₂、L₃、L₄都是额定电压为U₀的同种型号灯泡，若四个灯泡都能正常发光，则（）

图片_x0020_2066389205

A . $\text{[math]}$ ，U=4U₀ B . $\text{[math]}$ ，U=4U₀ C . $\text{[math]}$ ，U=3U₀ D . $\text{[math]}$ ，U=3U₀

如图所示的电路中，理想变压器的输入端接一正弦交流电，保持电压U₁不变，P为滑动变阻器的滑片，闭合开关S，下列说法正确的是（）

图片_x0020_100008

A . 只增加原线圈匝数，变压器的输出电压变大 B . 只减少副线圈匝数，变压器的输出功率变小 C . 只断开开关S时，变压器的输出电压变大 D . 只将P向下滑动时，变阻器消耗的功率一定变大

如图所示为一理想变压器，它的原线圈接在交流电源上，副线圈接有一个标“100V 50W”字样的灯泡。已知变压器原、副线圈的匝数比为 $\text{[math]}$ ，则（）

图片_x0020_100013

A . 小灯泡正常工作时，电压表的读数为50V B . 小灯泡正常工作时，电流表的读数为0.25A C . 若在副线圈端再并联一个灯泡，电压表读数将增大 D . 若在副线圈端再并联一个灯泡，电流表读数将减小

如图所示是实验时用的原、副线圈都有中间抽头的理想变压器，在原线圈上通过一个单刀双掷开关S₁与一只安培表连接，在副线圈上通过另一个单刀双掷开关S₂与一个定值电阻R₀相连接，通过S₁、S₂可以改变原、副线圈的匝数，在原线圈上加一电压为U的交流电后，①当S₁接a，S₂接c时，安培表的示数为I₁；②当S₁接a，S₂接d时，安培表的示数为I₂；③当S₁接b，S₂接c时，安培表的示数为I₃；④当S₁接b，S₂接d时，安培表的示数为I₄ ，则（）

A . I₁＝I₂ B . I₁＝I₄ C . I₂＝I₃ D . I₂＝I₄

如图，理想变压器原、副线圈分别接有额定电压相同（额定电流不同）的灯泡a和b。当输入电压U为灯泡额定电压的7倍时，两灯泡均能正常发光。下列说法正确的是（）

图片_x0020_100007

A . 原、副线圈匝数比为1：6 B . 原、副线圈匝数比为6：1 C . 此时a和b的电功率之比为6：1 D . 此时a和b的电功率之比为1：1

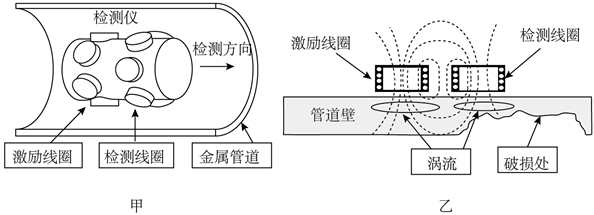

涡流内检测技术是一项用来检测各种金属管道是否有破损的技术。下图是检测仪在管道内运动及其工作原理剖面示意图，当激励线圈中通以正弦交流电时，金属管道壁内会产生涡流，涡流磁场会影响检测线圈的电流。以下有关涡流内检测仪的说法正确的是（）

A . 检测线圈消耗功率等于激励线圈输入功率 B . 在管道内某处检测时，如果只增大激励线圈中交流电的频率，则检测线圈的电流强度不变 C . 在管道内某处检测时，如果只增大激励线圈中交流电的频率，则检测仪消耗功率将变大 D . 当检测仪从金属管道完好处进入到破损处检测时，管道壁中将产生更强的涡流

含有理想变压器的电路如图所示，图中电阻R₁、R₂和R₃的阻值分别为81Ω、1Ω、80Ω，U为正弦交流电压源，输出电压的有效值恒定。开关S断开时变压器输出功率与S闭合时变压器输出功率相等，该变压器原、副线圈匝数比为（）

A . 5﹕2 B . 4﹕3 C . 3﹕1 D . 2﹕1

理想变压器原线圈接有理想交流电流表，副线圈接有两个电热器 $\text{[math]}$ 与 $\text{[math]}$ ，其铭牌参数分别为“220V 1100W”和“220V 440W”，如图甲所示。若原线圈接入如图乙所示的正弦交变电压时，两电热器均正常工作，则下列说法正确的是（　　）

A . 变压器原线圈的输入电功率为1540W B . 变压器原、副线圈的匝数比为311：22 C . 原线圈输入电压为3110V D . 理想交流电流表的示数为7A

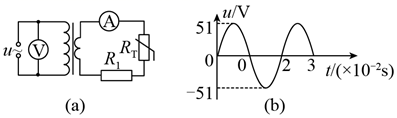

如图（a）所示，理想变压器的原、副线圈的匝数比为 $\text{[math]}$ ， $\text{[math]}$ 为阻值随温度升高而减小的热敏电阻， $\text{[math]}$ 为定值电阻，电压表和电流表均为理想交流电表。原线圈所接电压 $\text{[math]}$ 随时间 $\text{[math]}$ 按正弦规律变化，如图(b)所示。下列说法正确的是（）

A . 变压器输入、输出功率之比为 $\text{[math]}$ B . 变压器原、副线圈中的电流强度之比为 $\text{[math]}$ C . $\text{[math]}$ 随 $\text{[math]}$ 变化的规律为 $\text{[math]}$ D . 若热敏电阻 $\text{[math]}$ 的温度升高，则电压表的示数不变，电流表的示数变大

2021年下半年，东北一些地区、一些时段实行了限电、停电，引起人们对输电、用电、节能的关注。某电站的电能输送示意图如图所示，升压变压器与降压变压器间输电线总电阻为r，升压变压器原、副线圈匝数之比 $\text{[math]}$ ，降压变压器原、副线圈匝数之比 $\text{[math]}$ 。变压器均为理想变压器，如果发电机的输出电压为U₁ ，用户输入端电压为U₂ ，用户消耗电功率为P，则输电线上消耗电功率为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

原副线圈共用一绕组的变压器为自耦变压器。如图所示，图中变压器为理想自耦变压器，A为理想交流电流表，电阻箱的电阻调为 $\text{[math]}$ 。当原线圈滑动头P调至线圈的中点位置， $\text{[math]}$ 端输入按正弦 $\text{[math]}$ 变化的交变电压，下列说法中正确的是（）

A . 流经电流表的电流每秒钟方向改变100次 B . 电流表的示数为0.22A C . 若保持电阻箱的电阻不变，只将滑片P向上移，电流表示数变大 D . 若将P向上移到最高处，电阻箱调为250 $\text{[math]}$ ，电流表示数为0.88A
