如图所示的理想变压器供电的电路中，若将S闭合，则电流表A₁的示数将，电流表A₂的示数将，电流表A₃的示数将，电压表V的示数将．（填变大、变小或不变）

如图甲所示的电路中，理想变压器原、副线圈匝数比为10:1，副线圈接有电压表、光敏电阻R(其阻值随光强增大而减小)、“12V、6W”的小灯泡D。电流表、电压表均为理想电表。原线圈接入如图乙所示的正弦交流电压u ，下列说法正确的是（）

A . 电压u的频率为100 Hz B . 电压表的示数为22V C . 照射R的光变弱时，电流表的示数变大 D . 调节照射R的光强度，可以使灯泡D正常发光

关于变压器下列说法正确的是（）

A . 变压器的工作原理是利用电磁感应现象 B . 变压器的铁芯是闭合的，闭合是为了让电流从原线圈经铁芯流向副线圈 C . 变压器不仅可以变压，也可以改变交流电的频率 D . 升压变压器副线圈所用的导线比原线圈所用的导线粗

变压器原线圈1400匝，副线圈700匝并接有电阻R ，当变压器工作时原、副线圈中（）

A . 电流频率之比为2∶1 B . 输入和输出功率之比为2∶1 C . 电流之比为2∶1 D . 输入端和输出端电压之比为2∶1

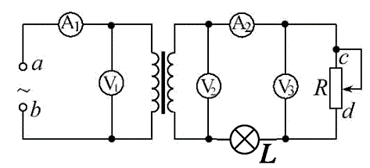

如图所示，变压器为理想变压器，电压变化规律为 $\text{[math]}$ 的交流电压接在a、b两端，L为灯泡，R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A₁的示数增大了0.2A，电流表A₂的示数增大了0.8A，则下列正确的是（）

A . 电压表V₂示数不变，V₃示数增大 B . 变阻器滑片是沿d→c的方向滑动 C . 该变压器起降压作用 D . 灯泡发光每秒闪50次

如图为模拟远距离输电的部分测试电路。a、b端接电压稳定的正弦交变电源, 定值分别为 $\text{[math]}$ ，且 $\text{[math]}$ ,理想变压器的原、副线圈匝数比为k且 $\text{[math]}$ ,电流表、电压表均为理想表，其示数分別用I和U表示。当问下调节电滑动变阻器R₃的滑动端P时，电流表、电压表示数变化分别用ΔI和ΔU表示。则以下说法错误的是（）

A . $\text{[math]}$ B . $\text{[math]}$ C . 电源的输出功率一定减小 D . 电压表示数一定增加

如图所示，R是一个光敏电阻，其阻值随光照强度的增加而减小，理想变压器原、副线圈的匝数比为10:1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u₁= 110 $\text{[math]}$ sin100πt（V），则（）

图片_x0020_979122269

A . 电压表的示数为11 $\text{[math]}$ V B . 在天逐渐变黑的过程中，电流表A₂的示数变小 C . 在天逐渐变黑的过程中，电流表A₁的示数变大 D . 在天逐渐变黑的过程中，理想变压器的输入功率变小

如图所示,某小型发电站发电机输出的交变电压为500V,输出的电功率为50kW,用电阻为3Ω的输电线向远处输电,要求输电线上损失的功率为输电功率的0.6% ,则发电站要安装一升压变压器,到达用户再用降压变压器变为220V供用户使用(两个变压器均为理想变压器)．对整个输电过程,下列说法正确的是( )

图片_x0020_986709172

A . 升压变压器的匝数比为1:100 B . 输电线上的电流为100A C . 输电线上损失的功率为300W D . 降压变压器的输入电压为4700V

如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原副线圈的匝数比为1：10的理想变压器给一个灯泡供电如图丙所示，副线圈电路中灯泡额定功率为22W．现闭合开关，灯泡正常发光。则（）

A . t＝0.01s时刻穿过线框回路的磁通量为零 B . 交流发电机的转速为100r/s C . 变压器原线圈中电流表示数为1A D . 灯泡的额定电压为220 $\text{[math]}$ V

如图所示，理想变压器的原线圈接在 $\text{[math]}$ 的交流电源上，副线圈接有 $\text{[math]}$ 的负载电阻，原、副线圈匝数之比为2：1，电流表、电压表均为理想电表。下列说法正确的是（）

图片_x0020_100017

A . 原线圈的输入功率为 $\text{[math]}$ B . 电流表的读数为1A C . 电压表的读数为 $\text{[math]}$ D . 副线圈输出交流电的周期为0.02s

如图为远距离输电示意图，两变压器均为理想变压器。升压变压器 $\text{[math]}$ 的原、副线圈匝数之比为 $\text{[math]}$ ，在 $\text{[math]}$ 的原线圈两端接入一正弦交流电，输电线的总电阻为 $\text{[math]}$ ，降压变压器 $\text{[math]}$ 的原、副线圈匝数之比为 $\text{[math]}$ ，若 $\text{[math]}$ 的“用电设备”两端的电压为 $\text{[math]}$ ，且“用电设备”消耗的电功率为 $\text{[math]}$ ，不考虑其它因素的影响，则：

图片_x0020_100009

（1） $\text{[math]}$ 的原线圈两端的电压 $\text{[math]}$ 为多少?
（2）流过 $\text{[math]}$ 的电流 $\text{[math]}$ 是多少？
（3） $\text{[math]}$ 的原线圈输入的电功率 $\text{[math]}$ 为多少？

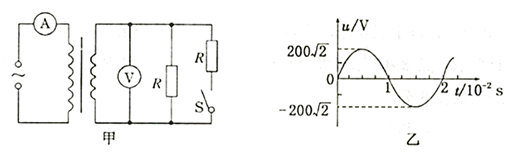

图甲是一理想变压器的电路连接图，图乙是原线圈两端所加的电压随时间变化的关系图象，已知电压表的示数为10V，两个定值电阻R的阻值均为5Ω。求：

图片_x0020_100015

（1）变压器原、副线圈的匝数比；
（2）开关S闭合前，电流表的示数；
（3）开关S闭合后，变压器的输入功率。

某理想变压器原线圈 $\text{[math]}$ 的匝数 $\text{[math]}$ 匝，副线圈 $\text{[math]}$ 的匝数 $\text{[math]}$ 匝，原线圈接在 $\text{[math]}$ 的交流电源上，副线圈中“ $\text{[math]}$ ， $\text{[math]}$ ”的灯泡 $\text{[math]}$ 恰好正常发光，电阻 $\text{[math]}$ 。则下列结论正确的是（）

A . 流过电阻 $\text{[math]}$ 的电流为 $\text{[math]}$ B . 灯泡 $\text{[math]}$ 中电流方向每秒钟改变50次 C . 电阻 $\text{[math]}$ 的阻值为 $\text{[math]}$ D . 穿过铁芯的磁通量的变化率最大值为 $\text{[math]}$

如图所示，理想变压器原线圈输入电压 $\text{[math]}$ ，副线圈电路中 $\text{[math]}$ 为定值电阻， $\text{[math]}$ 是滑动变阻器， $\text{[math]}$ 和 $\text{[math]}$ 是理想交流电压表，示数分别用 $\text{[math]}$ 和 $\text{[math]}$ 表示。 $\text{[math]}$ 和 $\text{[math]}$ 是理想交流电流表，示数分别用 $\text{[math]}$ 和 $\text{[math]}$ 表示。下列说法正确的是（　　）

A . $\text{[math]}$ 和 $\text{[math]}$ 分别为原副线圈两端电压的瞬时值 B . $\text{[math]}$ 和 $\text{[math]}$ 与变压器的原副线圈匝数成反比 C . 滑片 $\text{[math]}$ 向下滑动过程中， $\text{[math]}$ 不变， $\text{[math]}$ 变大 D . 滑片 $\text{[math]}$ 向下滑动过程中， $\text{[math]}$ 变小， $\text{[math]}$ 变大

如图，发动机的矩形线圈长为 $\text{[math]}$ 、宽为 $\text{[math]}$ ，匝数为 $\text{[math]}$ ，放置在磁感应强度大小为 $\text{[math]}$ 的匀强磁场中，理想变压器的原、副线圈匝数分别为 $\text{[math]}$ 、 $\text{[math]}$ 和 $\text{[math]}$ ，两个副线圈分别接有电阻 $\text{[math]}$ 和 $\text{[math]}$ ，当发电机线圈以角速度 $\text{[math]}$ 匀速转动时，理想电流表读数为 $\text{[math]}$ ，不计线圈电阻，下列说法正确的是（　　）

A . 通过电阻 $\text{[math]}$ 的电流为 $\text{[math]}$ B . 电阻 $\text{[math]}$ 两端的电压为 $\text{[math]}$ C . $\text{[math]}$ 与 $\text{[math]}$ 的比值为 $\text{[math]}$ D . 发电机的功率为 $\text{[math]}$

如图所示为模拟远距离输电的部分测试电路。a、b端接电压稳定的正弦交流电源，理想变压器的原、副线圈匝数比为k且 $\text{[math]}$ ，定值电阻 $\text{[math]}$ ，电流表、电压表均为理想电表，其示数分别用I和U表示。当向上调节滑动变阻器 $\text{[math]}$ 的滑片P时，电流表、电压表示数变化量分别用 $\text{[math]}$ 和 $\text{[math]}$ 表示。则以下说法正确的是（）

A . $\text{[math]}$ B . $\text{[math]}$ C . 电阻 $\text{[math]}$ 消耗的功率 $\text{[math]}$ D . 电源的输出功率一定增大

如图甲为风力发电的简易模型，发电机与一理想变压器的原线圈相连，变压器原、副线圈匝数分别为500匝和1000匝，在风力的作用下，风叶带动与其固定在一起的永磁体转动，转速与风速成正比，某一风速时，变压器原线圈两端电压随时间变化的关系图像如图乙所示，则( )

A . 变压器原线圈两端电压的瞬时值表达式为u=100 sin 100πt V B . 电压表V₁的示数是100 V C . 断开开关K，电压表V₂的示数是0 D . 风速加倍时，变压器原线圈两端电压的瞬时值表达式为u=200 sin 100πt V

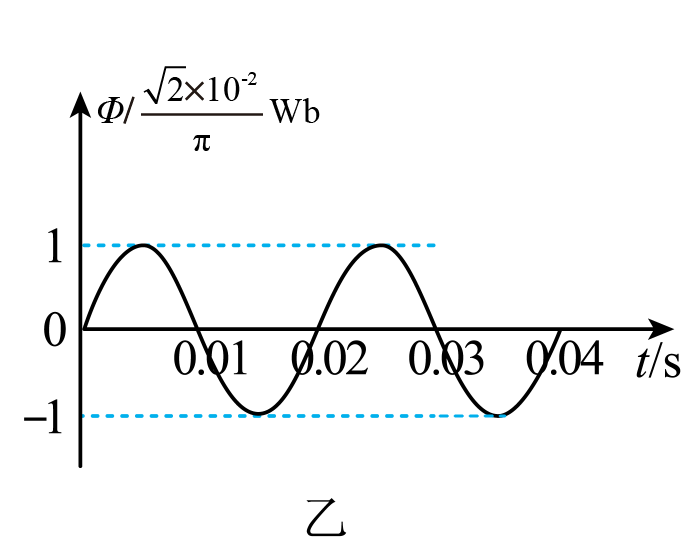

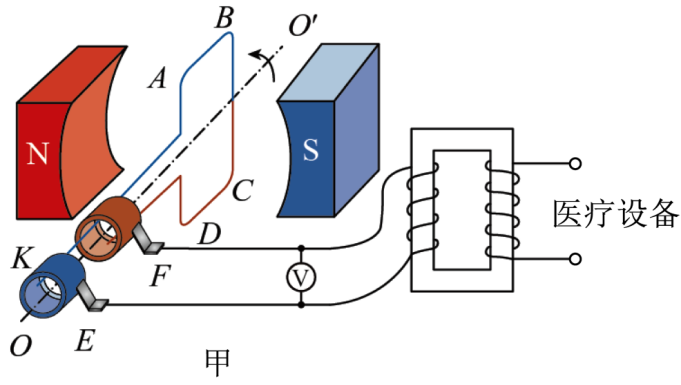

为做好疫情防控供电准备，防控指挥中心为医院设计的备用供电系统输电电路简图如图甲所示，交流发电机的矩形线圈匝数为 $\text{[math]}$ ，在匀强磁场中以 $\text{[math]}$ 为轴匀速转动，穿过线圈的磁通量 $\text{[math]}$ 随时间t的变化图像如图乙所示，矩形线圈与变压器的原线圈相连，变压器的副线圈接入到医院为医疗设备供电，线圈、导线的电阻均不计，变压器为理想变压器，额定电压为220V的医疗设备恰能正常工作，下列说法正确的是（）

A . 电压表的示数为 $\text{[math]}$ B . 从 $\text{[math]}$ 开始计时，变压器原线圈两端的电压 $\text{[math]}$ C . 变压器的原、副线圈匝数比为5：11 D . 假如给变压器输入端接入电压 $\text{[math]}$ 的直流电，医疗设备也能正常工作

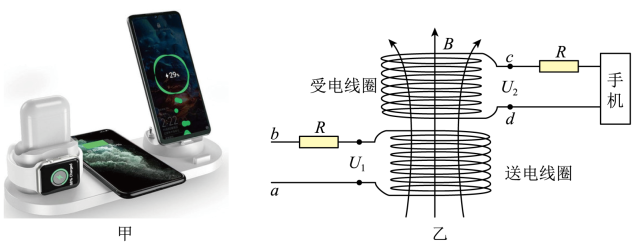

科技改变生活，如今手机无线充电已经日趋流行。其工作原理如图所示，该装置可等效为一个理想变压器，送电线圈为原线圈，受电线圈为副线圈。当ab间接上220V的正弦交变电流后，受电线圈中产生交变电流。送电线圈的匝数为n₁ ，受电线圈的匝数为n₂ ，且n₁∶n₂=10∶1。两个线圈中所接电阻的阻值均为R，当该装置给手机充电时，手机两端的电压为1.8V，流过手机的电流为1A，则下列说法正确的是（）

A . 送电线圈输入功率为22W B . 受电线圈cd两端的输出电压为22V C . 充电时，两线圈上所接电阻的阻值R=20Ω D . 受电线圈之所以能够给手机电池充电是因为受电线圈发生了自感现象

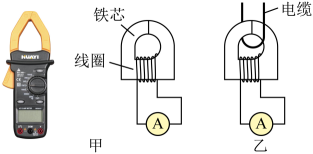

钳形电流表其外形和结构简图如图甲所示，现用其测量一电缆线中的电流，如图乙，若电流表上指示的电流为I，已知表中线圈的匝数为n匝，则下列说法正确的是（）

A . 这种电流表能测量恒定电流 B . 这种电流表利用自感原理工作 C . 待测电缆中电流为I D . 待测电缆中电流为nI
