4 变压器 知识点题库

如图所示（a）、（b）两电路中，当ab ， ef两端分别加上220V交变电压时，测得c、d、g、h间电压均为110V，若分别在c、d、g、h两端加110V交变电压时，那在ab、ef间电压分别是（ ）

如图所示的(1)、(2)两电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V．若分别在c、d两端与g、h两端加上110V的交流电压，则a、b间与e、f间的电压分别为：（  ）

图中为一理想变压器，原副线圈的总匝数比为1：2，其原线圈与一电压有效值恒为220V的交流电源相连，P为滑动头．现令P从均匀密绕的副线圈最底端开始，沿副线圈缓慢匀速上滑，直至“220V60W”的白炽灯L两端的电压等于其额定电压为止．U₁表示副线圈两端的总电压，U₂表示灯泡两端的电压，用I₁表示流过副线圈的电流，I₂表示流过灯泡的电流，（这里的电流、电压均指有效值）．下列4个图中，能够正确反映相应物理量的变化趋势的是（   ）

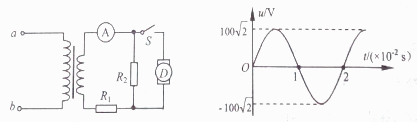

在如图甲所示的理想变压器的原线圈输入端a、b加如图乙所示的交变电压，理想变压器原、副线圈匝数比为5：1，副线圈电路中定值电阻 、 ，电动机内电阻r=6Ω。开始时电键S闭合，电动机正常工作；当电键S断开后，交流电流表的示数减小了0.5A。则下列说法正确的是（ ）

                          甲                                                         乙

如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L₁和L₂ ， 输电线的等效电阻为R开始时，开关S断开.当S接通时，以下说法中错误的是（ ）

调压变压器就是一种自耦变压器，它的构造如图所示.线圈AB绕在一个圆环形的铁芯上，CD之间加上输入电压，当滑动触头P转动时，改变了副线圈匝数，从而调节输出电压。图中A为交流电流表，V为交流电压表，R₁、R₂为定值电阻，R₃为滑动变阻器，CD两端接恒压交流电源，变压器可视为理想变压器。则（   ）

含有理想变压器的电路如图所示，图中电阻R₁、R₂和R₃的阻值分别为16Ω、2Ω、6Ω，U为正弦交流电压源，输出电压的有效值恒定。开关S断开时变压器输出功率与S闭合时变压器输出功率相等，该变压器原、副线圈匝数比为（   ）

理想变压器的原、副线圈匝数比为10 ∶1，下列说法中正确的是(   )

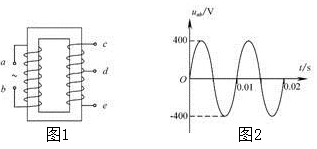

图1为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头。原线圈输入正弦式交变电压的u-t图像如图2所示。若只在ce间接一只R_ce="400" Ω的电阻，或只在de间接一只R_de="225" Ω的电阻，两种情况下电阻消耗的功率均为80W。

如图所示，一理想变压器原线圈匝数n₁＝1000匝，副线圈匝数n₂＝200匝，原线圈所接交流电源的电动势瞬时值表达式e＝311sin100πtV，副线圈所接电阻R＝88Ω，电流表、电压表对电路影响可忽略不计，则（   ）

一不计电阻的矩形导线框，在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的正弦交流电如图甲所示．把该交流电接在图乙中理想变压器的a、b两端，R_t为热敏电阻（温度升高时，其电阻减小），R为定值电阻，电压表和电流表均为理想电表．下列说法正确的是（   ）

如图所示，电压互感器、电流互感器可看成理想变压器，已知电压互感器原、副线圈匝数比是1000∶1，电流互感器原、副线圈匝数比是1∶200，电压表读数是200V，电流表读数是1.5A，a、b为两只交流电表。则a为，b为，交流电路输送电能的功率是W。

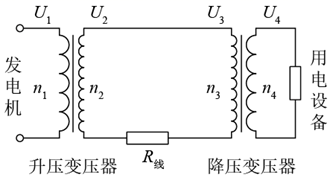

风力发电作为新型环保新能源，近几年来得到了快速的发展。如果风车阵中某发电机的输出功率为 ，输出电压为 。发电机通过原、副线圈的匝数之比为 的升压变压器、总电阻为 的输电线和降压变压器把电能输送给用户。已知用户使用的用电设备需要的电压为 ，求：

如图所示，电流表、电压表均为理想交流电表，变压器为理想变压器，R是光敏电阻（其阻值随照射光强度增大而减小）。原线圈接入电压为 的交流电，下列说法正确的是（　　）

我国水力资源居世界首位，西部地区水力发电潜力巨大。其中，西南地区的云、贵、川三省水力资源占全国的68%，但开发还不到8%，国家启动“西电东输”战略工程，不仅有效利用了这些水利资源，更为西部地区的发展提供了契机。水力发电的基本原理就是将水流的机械能（主要指重力势能）转化为电能。某小型水力发电站水流量为 ，落差为 ，现利用它来发电，水电站的总效率为5%，发电机的输出电压为 ，通过升压变压器升压后向远处输电，两地间输电线的总电阻为 ，输电线上损耗的功率为发电机输出功率的5%，在用户端用降压变压器把电压降为 ，认为所用的变压器都是理想变压器，已知水的密度 ，重力加速度 。求：

如图甲所示，理想变压器原、副线圈的匝数比为4：1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电.下列说法正确的是（ ）

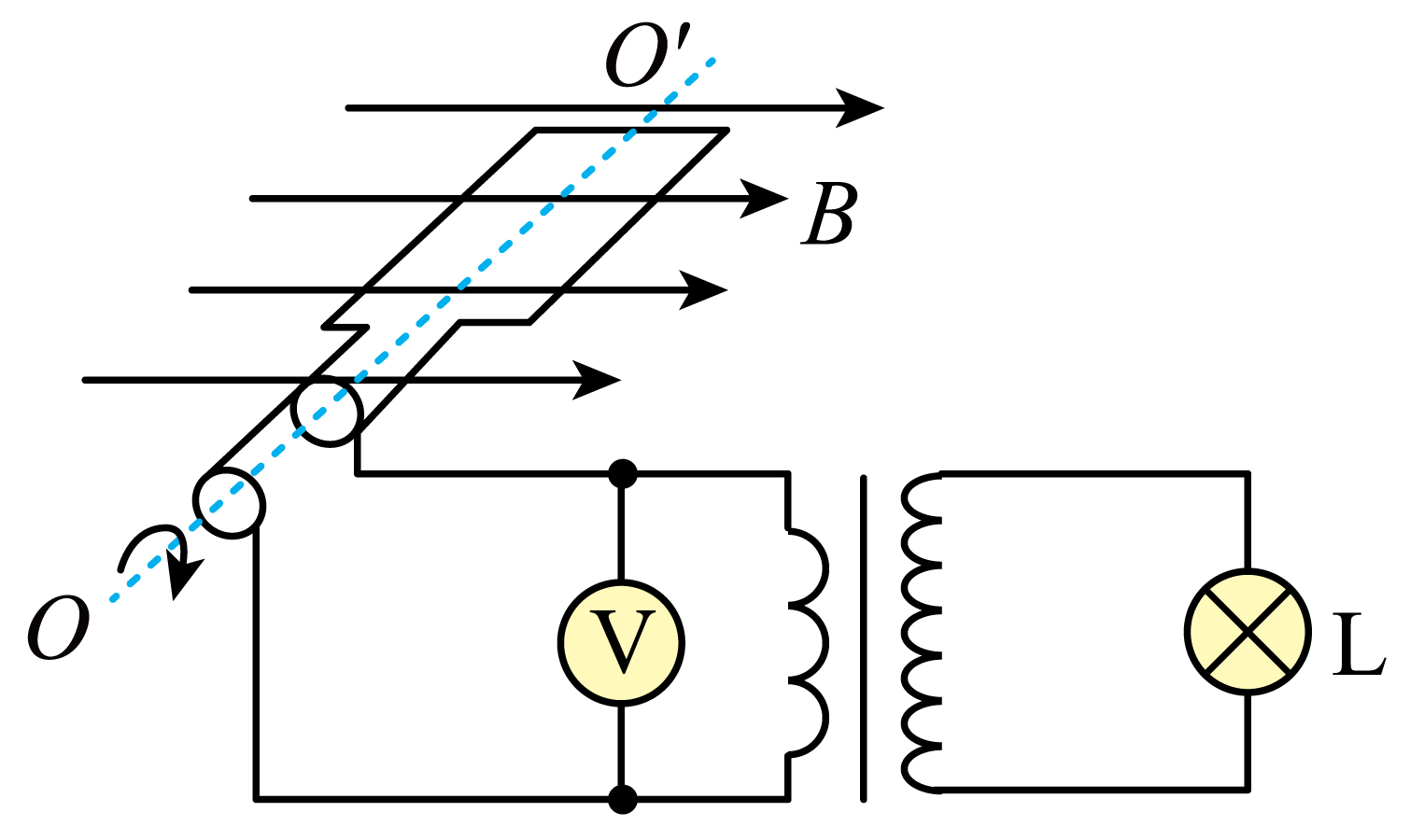

小睿用手摇发电机接变压器给规格为“220V，60W”的灯泡L供电，当他匀速转动发电机的手柄时，灯泡正常发光。其原理简化图如下，已知匀强磁场的磁感应强度大小为T线圈面积为0.1m² ， 共50匝，不计内阻。变压器可视为理想变压器，其原副线圈匝数比为5：44，电压表为理想交流电表，其余电阻均不计。下列说法正确的是（   ）

如图，理想变压器原、副线圈匝数之比 ， M、N接在电压有效值不变的交流电源两端。光照强度由强变弱过程，光敏电阻R的阻值由小变大，灯泡L的阻值不变，则（   ）

如图所示，矩形线框的匝数为N，面积为S，线框所处磁场可视为匀强磁场，磁感应强度大小为B，线框从图示位置开始绕轴以恒定的角速度ω沿逆时针方向转动，线框一端接换向器，通过电刷和外电路连接。理想变压器原、副线圈的匝数比为3：1，定值电阻、的阻值均为R，忽略线框以及导线的电阻。下列说法正确的是（   ）

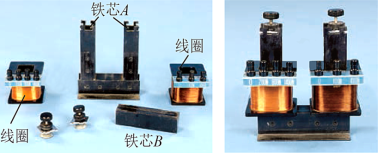

在“探究变压器线圈两端的电压与匝数的关系”实验中，可拆变压器如图所示；
