如图所示,变压器输入电压不变,当电键S闭合,两交流电流表示数的变化情况为（）

A . 都变小 B . 都变大 C . $\text{[math]}$ 变大, $\text{[math]}$ 变小 D . $\text{[math]}$ 不变, $\text{[math]}$ 变小

一电器中的变压器可视为理想变压器，它将220V交变电流改为110V，已知变压器原线圈匝数为800，则副线圈匝数为（）

A . 200 B . 400 C . 1600 D . 3200

调压变压器就是一种自耦变压器，它的构造如图甲所示．线圈AB绕在一个圆环形的铁芯上，CD之间输入交变电压，转动滑动触头P就可以调节输出电压．图甲中两电表均为理想交流电表，R₁、R₂为定值电阻，R₃为滑动变阻器．现在CD两端输入图乙所示正弦式交流电，变压器视为理想变压器，那么（）

A . 由乙图可知CD两端输入交流电压u的表达式为u=36sin（100t）（V） B . 当动触头P逆时针转动时，MN之间输出交流电压的频率变大 C . 当滑动变阻器滑动触头向下滑动时，电阻R₂消耗的电功率变小 D . 当滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数也变大

某发电机输出的交流电如图所示，经理想变压器升压后向远处输送，最后经理想变压器降压后输送给用户．则下列说法正确的是（）

A . 发电机输出交流电的有效值为500 V B . 用户获得的交流电频率为50Hz C . 若增加用户用电负载的数量，输电线上损失的功率将增加 D . 若增加升压变压器原线圈的匝数，输电线上损失的功率将减小

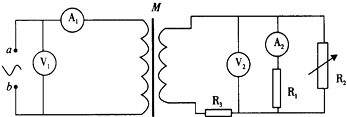

如图所示a、b间接入正弦交流电，变压器右侧部分为一火灾报警系统原理图，R₂为热敏电阻，随着温度升高其电阻变小，所有电表均为理想电表，电流表A₂为值班室的显示器，显示通过R₁的电流，电压表V₂显示加在报警器上的电压（报警器未画出），R₃为一定值电阻．当R₂所在处出现火情时，以下说法中正确的是（）

A . V₁的示数不变，V₂的示数减小 B . V₁的示数减小，V₂的示数减小 C . A₁的示数增大，A₂的示数增大 D . A₁的示数减小，A₂的示数减小

如图所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U₁不变，闭合开关S，下列说法正确的是（）

A . P向下滑动时，灯L变亮 B . P向下滑动时，变压器的输出电压变大 C . P向上滑动时，变压器的输入电流变小 D . P向上滑动时，变压器的输出功率变大

如图所示，为了减少输电线路中电力损失，发电厂发出的电通常是经过变电所升压后通过远距离输送，再经变电所将高压变为低压.某变电所电压u₀＝11 000 $\text{[math]}$ sin 100πt V的交流电降为220 V供居民小区用电，则变电所变压器（）

A . 原、副线圈匝数比为50∶1 B . 副线圈中电流的频率是50 Hz C . 原线圈的导线比副线圈的要粗 D . 输入原线圈的电流等于居民小区各用电器电流的总和

当变压器一个线圈的匝数已知时，可以用下面的方法测量其它线圈的匝数，用匝数已知的线圈作为副线圈，通入交流，测出两线圈的电压，就可以求出被测线圈的匝数，已知副线圈有800匝，把原线圈接到220V的线路中，测得副线圈的电压是55V，则原线圈的匝数

如图所示，理想变压器匝数比 $\text{[math]}$ ，输入电压为 $\text{[math]}$ 。当开关S闭合时，灯泡A、B、C均能发光。则S断开时（）

图片_x0020_100007

A . 交流电压表的示数为10V B . 理想变压器的输入功率变大 C . 灯泡A变暗、灯泡B变亮 D . 理想变压器的输入电压变大

某学生选用匝数可调的可拆变压器来做探究变压器原，副线圈两端的电压与匝数关系的实验， $\text{[math]}$ 和 $\text{[math]}$ 分别是原、副线圈两端的电压， $\text{[math]}$ 和 $\text{[math]}$ 分别是原、副线圈的匝数，下列说法正确的是（）

A . 原线圈接220V交流电 B . 用多用电表的交流电压档测副线圈的输出电压 C . 如果可拆变压器的紧固螺丝没有被拧紧，则实验结果为 $\text{[math]}$ D . 应该选择匝数多的线圈作为原线圈

在如图所示的电路中，理想变压器原，副线圈的匝数之比为1∶2，两个相同灯泡的电阻均为 $\text{[math]}$ （不考虑灯泡电阻随温度的变化），电流表的示数为5A。两电表均为理想交流电表，电源输入电压的表达式为 $\text{[math]}$ （V）。下列说法正确的是（）

A . $\text{[math]}$ 、 $\text{[math]}$ 两灯泡消耗的功率之比为2∶1 B . 滑动变阻器接入电路中的有效阻值为23 $\text{[math]}$ C . 电源的输出功率为1920W D . 当滑动变阻器的滑片向下滑动，电压表的示数变大

如图所示的电路中。有一自耦变压器，左侧并联一只理想电压表V₁后接在稳定的交流电源上；右侧串联灯泡L和滑动变阻器R，R上并联一只理想电压表V₂ ，下列说法中正确的是（）

A . 若F不动，滑片P向下滑动时，V₁示数不变，V₂示数变大 B . 若F不动，滑片P向下滑动时，灯泡消耗的功率变大 C . 若P不动，滑片F向下移动时，V₁、V₂的示数均变大 D . 若P不动，滑片F向下移动时，灯泡消耗的功率变大

在“探究变压器线圈两端的电压与匝数的关系”实验中，李辉同学采用了如图所示的可拆式变压器进行研究，图中各接线柱对应的数字表示倍率为“×100匝”的匝数。

图片_x0020_100017

（1）本实验中，实验室有下列器材：
A．可拆变压器（铁芯、两个已知匝数的线圈）

B．条形磁铁

C．多用电表

D．直流电源

E．开关、导线若干

上述器材在本实验中不需要的有（填器材料序号），本实验中还需用到的器材有。
（2）实验中，电源接变压器原线圈“0”、“ 8”接线柱，副线圈接“0”、“ 4”接线柱，当副线圈所接电表的示数为4.0V，若变压器是理想变压器，则原线圈的电压应为______。

A . 12.0V B . 10.0V C . 8.0V D . 2.0V E . 2.5V
（3）组装变压器时，李辉同学没有将铁芯闭合，如图所示，原线圈接8.0V $\text{[math]}$ 的学生电源，原副线圈的匝数比为8：1，副线圈两端接交流电压表，则交流电压表的实际读数可能是______。

A . 0V B . 0.7V C . 1.0V D . 64.0V
（4）用匝数n_a=400匝和n_b=800匝的变压器，实验测量数据如表：

U_a/V

1.80

2.80

3.80

4.90

U_b/V

4.00

6.01

8.02

9.98

根据测量数据可判断连接交流电源的原线圈是（填n_a或n_b）。

如图所示为远距离交流输电的简化电路图。发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I₁ ，其末端间的电压为U₁。在输电线与用户间连有一理想变压器，流入用户端的电流为I₂。则（）

A . 用户端的电压为 $\text{[math]}$ B . 输电线上的电压降为U C . 理想变压器的输入功率为I₁U₁ D . 输电线路上损失的电功率为I₁U

如图为一理想变压器，其中所接的4盏灯泡规格均为“10V，5W”。当接入电压u=U₀sin（100πt）的电源时，4盏灯均正常发光。下列说法正确的是（　　）

A . 原、副线圈的匝数比n₁∶n₂∶n₃=3∶1∶2 B . 电流在1s时间内改变50次方向 C . U₀=40V D . 电源的输出功率为20W

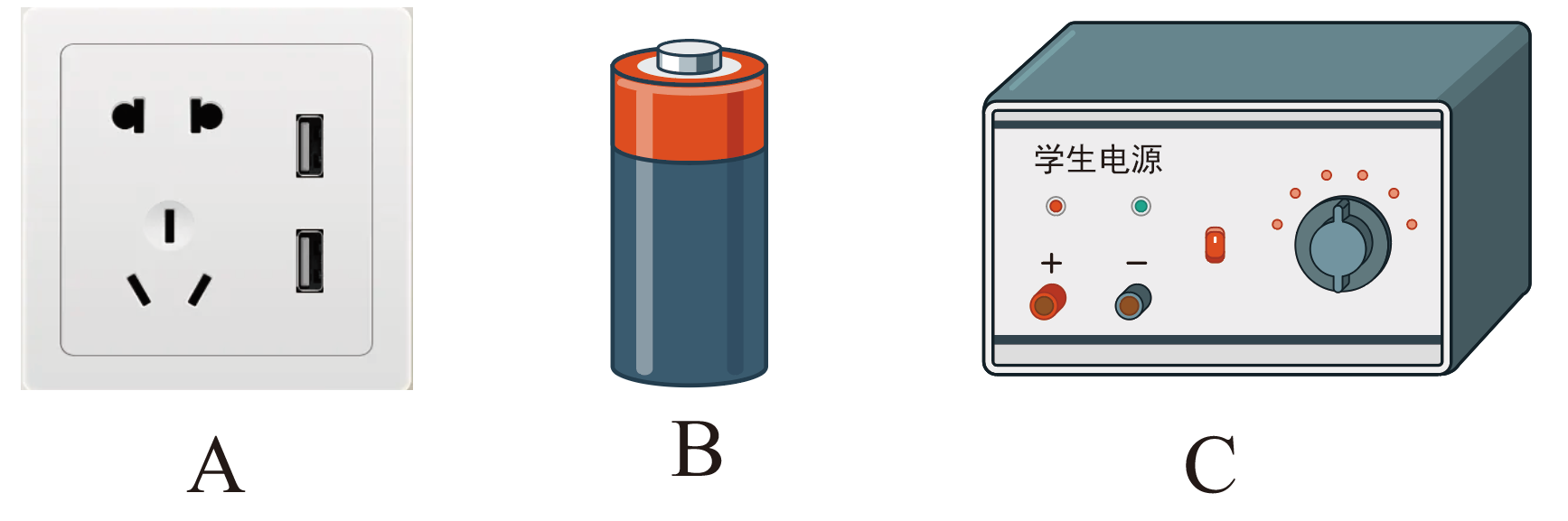

在用可拆变压器“探究变压器线圈两端的电压与匝数的关系”实验中：

（1）变压器铁芯的结构和材料应选用____；

A . 整块的硅钢铁芯 B . 绝缘的铜片叠成 C . 绝缘的硅钢片叠成
（2）原线圈所接的电源应是；
（3）副线圈两端所接的电表可选用____；

A . 直流电压表 B . 交流电压表 C . 多用电表（交流电压挡）
（4）若变压器两线圈的匝数分别为30和60，测得的电压分别为3.7V和8.0V。据此可知变压器的输入电压是V；变压器的电压比与匝数比不相等，可能原因是（至少写出两个）。

如图所示，用理想变压器给电灯L供电，如果只增加副线圈的匝数，其他条件不变，则 ( )

A . 电灯L亮度减小 B . 电流表示数增大 C . 电压表示数增大 D . 变压器输入功率不变

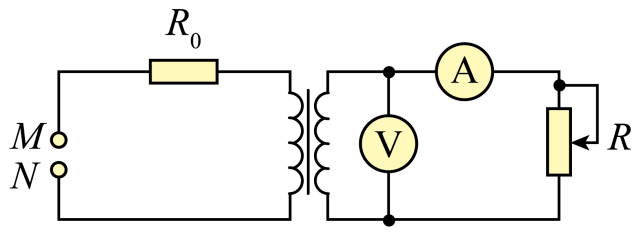

理想变压器连接定值电阻R₀和滑动变阻器R的电路如图所示，M、N端连接一个稳压交流电源，原、副线圈匝数之比 $\text{[math]}$ =2，定值电阻R₀=10 $\text{[math]}$ ，电流表、电压表均为理想电表，当滑动变阻器R的滑片向下移动时，电流表、电压表示数变化量的绝对值分别用ΔI和ΔU表示。关于ΔU和ΔI的比值，下列说法正确的是（）

A . $\text{[math]}$ 逐渐增大 B . $\text{[math]}$ 渐减小 C . $\text{[math]}$ =10Ω D . $\text{[math]}$ =2.5Ω

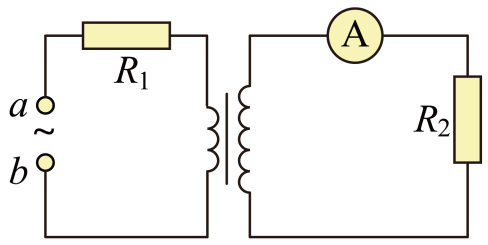

在图示电路中，理想变压器原、副线圈的匝数之比为1：4，定值电阻 $\text{[math]}$ 、 $\text{[math]}$ 的阻值分别为8 $\text{[math]}$ 和32 $\text{[math]}$ ， a、b两端接电压瞬时值 $\text{[math]}$ 的交变电流。则 $\text{[math]}$ 消耗的功率为（）

A . 4W B . 8W C . 16W D . 32W

如图所示，理想变压器原、副线圈匝数比为 $\text{[math]}$ ，原线圈接正弦交流电源的电压有效值 $\text{[math]}$ ，电阻 $\text{[math]}$ ， $\text{[math]}$ ， $\text{[math]}$ ，电流表为理想电表，下列说法正确的是（）

A . 开关S断开时，电流表的示数为 $\text{[math]}$ B . 开关S从断开到闭合，电流表的示数变化了 $\text{[math]}$ C . 开关S闭合时与开关S断开时副线圈电路消耗的功率相等 D . 无论开关S闭合还是断开， $\text{[math]}$ 消耗的功率总是大于副线圈消耗的功率

U_a/V	1.80	2.80	3.80	4.90
U_b/V	4.00	6.01	8.02	9.98
