4 变压器知识点题库

如图所示，理想变压器的原、副线圈匝数比为l：5，原线圈两端的电压如图乙所示．氖泡在两端电压达到100V时开始发光．下列说法中正确的是（）

A . 图乙中电压的有效值为 $\text{[math]}$ B . 关断开后，电压表的示数变大 C . 开关断开后，变压器的输出功率不变 D . 开关接通后，氖泡的发光频率为50 Hz

如图乙所示，在AB间接入甲图所示正弦交流电，通过理想变压器和二极管D₁、D₂给阻值R=20Ω的纯电阻负载供电，已知D₁、D₂为相同的理想二极管，正向电阻为0，反向电阻无穷大，变压器原线圈n₁=110匝，副线圈n₂=20匝，Q为副线圈中心抽头，为保证安全，二极管的反向耐压值至少为U₀ ，设电阻R上消耗的热功率为P，则有（）

A . U₀=20 $\text{[math]}$ V，P=20W B . U₀=40V，P=80W C . U₀=40 $\text{[math]}$ V，P=20W D . U₀=20V，P=20W

一理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示．副线圈所接电路如图乙所示，P为滑动变阻器的触头，则（）

A . 副线圈输出电压的频率为50Hz B . 副线圈输出电压的有效值约为22V C . P向右移动时，副线圈两端的电压变大 D . P向右移动时，变压器的输入功率变小

如图甲所示，理想变压器的原、副线圈匝数比n₁：n₂=10：1，L₁和L₂是相同型号的白炽灯，L₁与电容器C串联，L₂与带铁芯的线圈L串联，

为交流电压表．当原线圈接有如图乙所示的正弦交变电压时，两只灯泡的亮度相同，则（）

A . 与副线圈并联的电压表在t=1×10^﹣2s时的示数为0 B . 与副线圈并联的电压表在t=0.5×10^﹣2s时的示数为22 $\text{[math]}$ V C . 当原线圈所接正弦交变电压的频率变为100 Hz时，灯泡L₁变亮，灯泡L₂变暗 D . 当原线圈所接正弦交变电压的频率变为100 Hz时，灯泡L₁变暗，灯泡L₂变亮

如图所示，一理想变压器的原线圈匝数n₁=1000匝，副线圈匝数n₂=200匝，交流电源的电动势e=311sin（100πt） V（不考虑其内阻），电阻R=88Ω，电压表和电流表对电路的影响可忽略不计（）

A . 电压表的示数为62.2 V B . 电流表的示数为2.5 A C . 通过R的电流最大值为0.5 A D . 变压器的输入电功率为22 W

理想变压器正常工作时，原、副线圈中的电流为I₁、I₂ ，电压为U₁、U₂ ，功率为P₁、P₂ ，关于它们之间的关系，下列说法中正确的是（）

A . I₁由I₂决定 B . U₂与负载有关 C . P₁由P₂决定 D . 以上说法都不正确

如图所示，理想变压器的原线圈接入正弦交流电，R为定值电阻，C为电容器，电流表A₁、电流A₂、电压表V均为理想电表．保持正弦交流电的电压的最大值不变，增大正弦交流电的频率，下列说法正确的是（）

A . 电流表A₁、A₂的示数之比增大 B . 电压表V的示数保持不变 C . 定值电阻R的功率变大 D . 两电流表A₁、A₂的示数均变大

如图甲所示的电路中,当理想变压器 a、b 端加上如图乙所示的交变电压,闭合开关 S,三只相同灯泡均正常发光下列说法中正确的是( )

A . 小灯泡的额定电压为 9V B . 变压器原、副线圈的匝数比为 2:1 C . 图乙所示的交变电压瞬时值表达式为 u=36sin100πt(V) D . 断开开关 S，L₁会变亮，L₂ 会变暗

如图所示，图甲为理想变压器的示意图，其原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表。若发电机向原线圈输入图乙所示的正弦交流电，图中Rt为NTC型热敏电阻（阻值随温度升高而变小），R₁为定值电阻。下列说法中正确的是（）

图片_x0020_100010 图片_x0020_100011

A . 电压表的示数为36V B . 变压器原、副线圈中的电流之比为4:1 C . R_t温度升高时，电压表的示数不变、电流表的示数变大 D . t=0.01s时，发电机中线圈磁通量为零

法拉第在1831年发现了“磁生电”现象．如图，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用导线连通，导线下面平行放置一个小磁针，且导线沿南北方向放置．下列说法正确的是（）

A . 开关闭合的瞬间，小磁针的N极朝垂直纸面向里的方向转动 B . 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向 C . 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向 D . 开关闭合并保持一段时间再断开的瞬间，小磁针的N极朝垂直纸面向外的方向转动

如图所示，理想变压器为降压变压器，原线圈通过灯泡L₁与正弦式交流电源相连，副线圈通过导线与两个相同的灯泡L₂和L₃相连，开始时开关S处于断开状态。当S闭合后，所有灯泡都能发光，下列说法中正确的是（）

图片_x0020_100011

A . 灯泡L₁和L₂中的电流有效值可能相等 B . 灯泡L₂两端的电压变小 C . 灯泡L₁变亮，灯泡L₂的亮度不变 D . 电源的输出功率不变

如图所示，为探究变压器线圈两端电压与匝数的关系，我们把没有用导线相连的线圈套在同一闭合的铁芯上，一个线圈连到电源的输出端，另一个线圈连到小灯泡上，如图所示，试回答下列问题：

图片_x0020_100016

（1）线圈应连到学生电源的（选填“直流”、“交流”）输出端上；
（2）将与灯泡相连的线圈拆掉部分匝数，其余装置不变继续实验，灯泡亮度将（选填“变亮”、“变暗”），这说明灯泡两端的电压（选填“变大”、“变小”）；
（3）在“探究变压器线圈两端的电压与匝数的关系”实验中，变压器原、副线圈的匝数分别为120匝和60匝，测得的原线圈两端的电压为8.2V，则副线圈两端的电压值可能是______。

A . 16.4V B . 5.0V C . 3.6V

中央带接头的理想变压器，原副线圈原数之比为 $\text{[math]}$ 。副线圈上下两端通过两个理想二极管与灯泡 $\text{[math]}$ 相连，灯泡的另一端 $\text{[math]}$ 与副线圈的中央接头连接，如图所示。输入电压为 $\text{[math]}$ 的正弦交流电，则下列说法正确的是（　　）

A . 灯泡 $\text{[math]}$ 两端的电压为 $\text{[math]}$ B . 灯泡 $\text{[math]}$ 电压与输入电压周期相等 C . 灯泡 $\text{[math]}$ 中的电流方向始终不变 D . 接头 $\text{[math]}$ 移到 $\text{[math]}$ ，电源功率不变

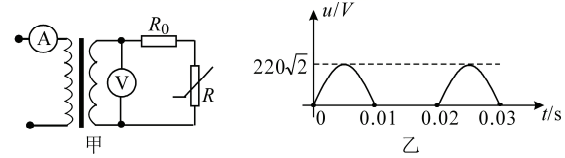

如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，原线圈接入图乙所示的正弦脉冲电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，R₀为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小。下列说法中正确的是（）

A . 图乙中电压的有效值为220V B . 电压表的示数为11 $\text{[math]}$ V C . R处出现火警时电流表示数变小 D . R处出现火警时电阻R₀消耗的电功率减小

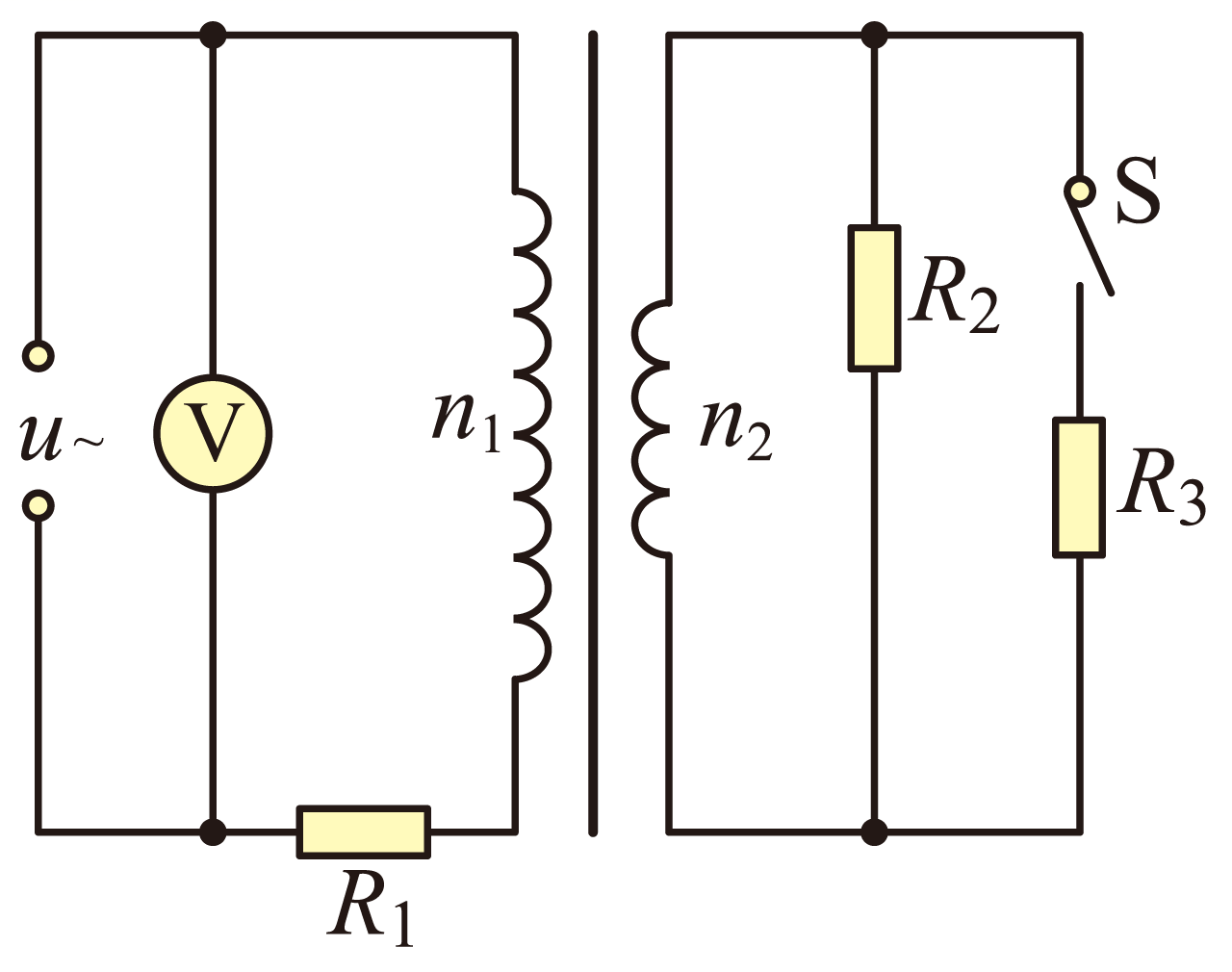

如图所示，一理想变压器的原、副线圈匝数比n₁∶n₂=2∶1，R₁=R₂=4Ω。u为正弦交流电源，V为理想交流电压表，开关S断开时，通过电阻R₂的电流 $\text{[math]}$ ，则此时（）

A . 电路中的电流方向每秒改变5次 B . 电压表V的示数约为84.8V C . 交流电源的输出功率为180 W D . 若电源输出电压不变，闭合开关S时，R₂两端电压保持不变

如图所示，发电机的矩形线圈长为2L、宽为L，匝数为N，放置在磁感应强度大小为B的匀强磁场中。理想变压器的原、副线圈匝数分别为 $\text{[math]}$ 、 $\text{[math]}$ 和 $\text{[math]}$ ，两个副线圈分别接有电阻 $\text{[math]}$ 和 $\text{[math]}$ 。当线圈绕垂直于磁场的轴，以角速度 $\text{[math]}$ 匀速转动时，理想电流表 $\text{[math]}$ 读数为I。不计线圈电阻，下列说法正确的是（）

A . 电流表 $\text{[math]}$ 的读数为 $\text{[math]}$ B . 电阻 $\text{[math]}$ 两端的电压为 $\text{[math]}$ C . $\text{[math]}$ 与 $\text{[math]}$ 的比值为 $\text{[math]}$ D . 发电机的功率为 $\text{[math]}$

如图所示理想变压器原、副线圈匝数比为 $\text{[math]}$ ， b是原线圈的中心抽头，滑动变阻器R的最大阻值为20Ω，定值电阻 $\text{[math]}$ ，电压表和电流表均为理想交流电表，在原线圈c、d两端加上 $\text{[math]}$ 的交变电压，则（）

A . 当单刀双掷开关与b连接时，在滑动变阻器触头P向上移动的过程中，电压表示数不变，电流表的示数变小 B . 当单刀双掷开关与a连接时，电压表的示数为22V C . 保持滑动变阻器触头P不动，当单刀双掷开关由a扳向b时，原线圈输入功率变小 D . 当单刀双掷开关与b连接时，调节滑动变阻器触头P，滑动变阻器R消耗电功率的最大值为12.1W

生活中不同用电器的额定电压不同，变压器能改变交流电的电压，从而满足不同用电器对电压的要求。一理想变压器的原线圈匝数为1100匝，当输入 $\text{[math]}$ 的电压时，输出电压为 $\text{[math]}$ 。则该变压器的副线圈匝数为（）

A . 50匝 B . 100匝 C . 150匝 D . 200匝

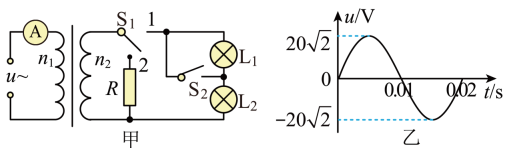

图甲中理想变压器原副线圈的匝数比为 $\text{[math]}$ ，电阻 $\text{[math]}$ ， $\text{[math]}$ 、 $\text{[math]}$ 为规格相同的两只小灯泡， $\text{[math]}$ 为单刀双掷开关，原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示，现将 $\text{[math]}$ 接1， $\text{[math]}$ 闭合，此时 $\text{[math]}$ 正常发光，理想电流表示数为 $\text{[math]}$ ，下列说法正确的是（）

A . 小灯泡的额定功率为 $\text{[math]}$ B . 输入电压u的表达式为 $\text{[math]}$ C . 只断开 $\text{[math]}$ 后，原线圈的输入功率将减小 D . 若 $\text{[math]}$ 换接到2后，R消耗的电功率为 $\text{[math]}$

如图所示，有一匝数为20、边长为10cm、电阻不计的正方形线框绕着固定转轴 $\text{[math]}$ 以角速度 $\text{[math]}$ 在垂直于纸面向里的匀强磁场中匀速转动，线框关于 $\text{[math]}$ 对称，线框通过两电刷（未画出）与某一理想变压器相连，变压器原线圈串有一个理想交流电流表A，已知理想变压器原、副线圈的匝数之比为 $\text{[math]}$ ，副线圈两端接有两完全相同灯泡 $\text{[math]}$ ， $\text{[math]}$ 串联，如果灯泡 $\text{[math]}$ ， $\text{[math]}$ 的规格均为“5V，1W”且正常发光，则下列说法正确的是（）

A . 匀强磁场的磁感应强度大小为 $\text{[math]}$ B . 该线框中形成的交变电流，电流方向1秒内改变25次 C . 线框转到图示位置的瞬间，电流表A读数为零 D . 闭合开关，并联上灯泡 $\text{[math]}$ ，不考虑灯泡的烧坏及阻值的变化，则 $\text{[math]}$ 、 $\text{[math]}$ 均变亮
