4 变压器 知识点题库

如图，理想变压器原线圈与一10 V的交流电源相连，副线圈并联两个小灯泡L_A和L_B ， 小灯泡L_A的额定功率为0.3 W，正常发光时电阻为30 Ω，已知两灯泡均正常发光，流过原线圈的电流为0.09 A.

如图所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U₁为加在原线圈两端的电压，I₁为原线圈中的电流，则（   ）

如图所示，将理想变压器原线圈接入电压随时间变化规律为：u=220 sin100πt（V）的交流电源，在副线圈两端并联接入规格为“22V，22W”的灯泡10个，灯泡均正常发光．除灯泡外的电阻均不计，下列说法正确的是（   ）

如图所示，灯泡L₁接在变压器初级电路中，灯泡L₂、L₃接在变压器次级电路中。变压器为理想变压器，交变电流电源电压为U，L₁、L₂、L₃都是额定电压为U₀的同种型号灯泡，若三个灯泡都能正常发光，则（   ）

如图甲所示的电路中，变压器原、副线圈匝数比为3∶1，图乙是该变压器cd输入端交变电压u的图象，L₁ ， L₂、L₃、L₄为四只规格均为“9 V　6 W”的相同灯泡，各电表均为理想交流电表，开关K闭合。以下说法正确的是（   ）

如图，理想变压器上接有3个完全相同的灯泡，其中1个灯泡与原线圈串联，另外2个灯泡并联后接在副线圈两端。已知交流电源的电压 ，3个灯泡均正常发光，忽略导线电阻，则变压器（   ）

如图所示，接在理想变压器回路中的四个规格完全相同的灯泡均正常发光，则该理想变压器的匝数比n₁：n₂：n₃ 为 （   ）

某理想变压器原、副线圈的匝数之比为1：10，当副线电流增加0.1A时，原线圈电流（   ）

如图所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头， 为加在原线圈上的电压， 为通过原线圈的电流，则（    ）

含有理想变压器的电路如图所示，L₁、L₂、L₃为“24 V　2 W”的灯泡， 为理想交流电压表，a、b端接正弦交流电压源(输出电压的有效值恒定).当开关S闭合时，灯泡均正常发光.下列说法正确的是(   )

如图所示，在某一输电线路的起始端接入两个互感器，原、副线圈的匝数比分别为100∶1和1∶100，图中a、b表示交流电压表或电流表，已知电压表的示数为22V，电流表的示数为1A，则以下说法正确的是（   ）

为了测量高电压和强电流，常用到变压器的有关原理．如图所示，L₁和L₂是输电线，甲是电压互感器，乙是电流互感器．若电压互感器上下线圈的匝数比为1 000：1，电流互感器上下线圈的匝数比为1：100，并且知道电压表示数为220V，电流表示数为10A，下列说法正确的是（   ）

如图所示，街头变压器通过降压给用户供电的示意图。变压器输入电压是市电网的电压，负载变化时几乎不变。输出电压通过输电线输送给用户，两条输电线的总电阻用 R₀表示，变阻器 R 表示用户用电器的总电阻。假设变压器上的能量损失可以忽略。当变阻器 R 滑动片 P 向上移动时，下列说法正确的是 （　　）

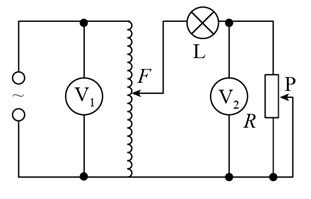

如图所示的电路中，有一自耦变压器，左侧并联一个理想交流电压表V₁后接在稳定的交流电源上，右侧串联灯泡L和滑动变阻器R，R上并联一个理想交流电压表V₂下列说法正确的是（　　）

如图，理想变压器原、副线圈匝数比n₁：n₂=2：1，电压表V和电流表A均为理想交流电表，灯泡电阻R_L=6 Ω，AB端电压 （V），下列说法正确的是（　　）

如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表，下列说法正确的是(     )
​​

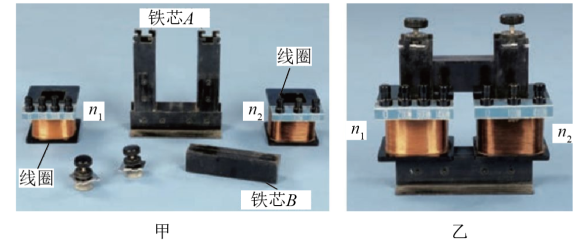

图甲所示为可拆变压器的零部件，其中铁芯B可以横向固定在铁芯A顶端形成闭合铁芯。原、副线圈的匝数分别为n₁和n₂ ， 将它们分别套在铁芯A的两臂上，如图乙所示。某同学为测量原线圈的电阻，用合适挡位的欧姆表两表笔与原线圈的两接线柱连接，等指针稳定后读数。之后原线圈两端接正弦交流电源，测得原、副线圈两端的电压分别为U₁和U₂。下列说法正确的是（   ）

如图是降压变压器给用户供电的电路示意图，表示输电线的总电阻，假设用户端为纯电阻用电器，总电阻为R。若变压器视为理想变压器，输入电压恒定，电表视为理想电表，当用户使用的用电器减少（即R增大）时，则（   ）

如图所示，理想变压器原副线圈匝数比为5：1，原线圈与阻值R=100Ω的电阻串联后接在N=500匝的线圈上，线圈电阻不计，线圈处于竖直向下的匀强磁场中，线圈面积 ， 转速为n=50r/s，线圈从中性面开始转动并计时。副线圈连接电感器L、电容器C和电阻R_L=4Ω的灯泡，电压表为理想电压表，则（ ）

如图所示为一理想变压器，其中a、b、c为三个额定电压相同的灯泡，电源电压。电源电压有效值为灯泡额定电压的4倍，三个灯泡刚好都正常发光。下列说法正确的是（   ）
