4 变压器 知识点题库

如图,一理想变压器原线圈接正弦交变电源,副线圈接有三盏相同的灯(不计灯丝电阻的变化),灯上均标有(36V , 6W)字样,此时L1恰正常发光,图中两个电表均为理想电表,其中电流表显示读数为0.5A,下列说法正确的是(  )

A . 原、副线圈匝数之比为3:1 B . 变压器的输入功率为12W C . 电压表的读数为18V D . L3突然断路,则L1变暗,L2变亮,输入功率减大
如图所示,两个相同的灯泡,分别接在理想变压器的原副线圈上,(灯泡电阻不随温度变化)已知原、副线圈的匝数比n1:n2=2:1,电源电压为U,则(   )

A . 通过A,B灯的电流之比IA:IB=2:1 B . 灯泡A,B两端的电压之比UA:UB=1:2 C . 灯泡A,B两端的电压分别是UA= U,UB= U D . 灯泡A,B消耗的功率之比PA:PB=1:1
如图甲所示,理想变压器原、副线圈的匝数比为4:1,电压表和电流表均为理想电表,原线圈接如图乙所示的正弦交流电,图中Rt为热敏电阻,R为定值电阻.下列说法正确的是(   )

A . 副线圈两端电压的瞬时值表达式为u′=9 sin50πt(V) B . t=0.02s时电压表V2的示数为9V C . 变压器原、副线圈中的电流之比和输入、输出功率之比均为1:4 D . Rt处温度升高时,电流表的示数变大,电压表V2的示数不变
理想变压器正常工作时,若给副线圈两端再多并一个负载,则(   )

A . 副线圈中电流增大 B . 副线圈输出的电功率减小 C . 原线圈中电流减小 D . 原线圈输入的电功率减小
在“探究变压器线圈两端的电压与匝数的关系”实验中,某同学利用“教学用的可拆变压器”进行探究。

①下列器材中,实验需要的器材是

A.干电池 B.低压交流电源 C.220V 交流电源 D 条形磁铁

E.可拆变压器和导线       F.直流电压表        G.多用电表

②关于实验操作,下列说法正确的是

A.为了人身安全,原线圈两端只能使用低压交流电源,所用电压不要超过 12V

B.实验通电时,可用手接触裸露的导线、接线柱等检查电路

C.使用多用电表测电压时,先用中等量程挡试测,再选用恰当的挡位进行测量

如图所示为一理想变压器,在原线圈输入电压不变的条件下,要提高变压器的输入功率,可采用的方法是 (   )

A . 只增加原线圈的匝数 B . 只增加副线圈的匝数 C . 只减小变阻器R1的电阻 D . 断开开关S
理想变压器的输入端、输出端所连接电路如图所示,图中交流电源的电动势e=311sin(100πt)V,三只灯泡完全相同。当电键S1、S2均断开时,交流电源的输出功率为理想变压器输出功率的3倍。下列各说法中正确的是(  )

A . 理想变压器的匝数比为1:3 B . 灯泡L1消耗的功率是灯泡L2消耗功率的4倍 C . 断开电键S1 , 闭合电键S2时,灯泡L1两端的电压有效值为110V D . 断开电键S2 , 闭合电键S1时,灯泡L1的亮度与C项情况下相比较较暗
可调式理想变压器示意图如图所示,原线圈的输入电压为U1 , 副线圈输出电压为U2 , R为电阻。将原线圈输入端滑动触头P向下移动时。下列结论中正确的是(   )

A . 输出电压U2增大 B . 流过R的电流减小 C . 原线圈输入电流减小 D . 原线圈输入功率不变

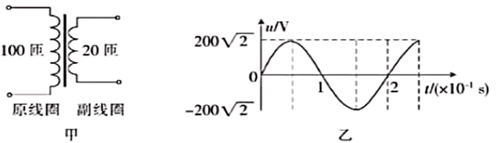

如图甲所示的理想变压器原、副线圈的匝数分别为100和20,现在变压器原线圈两端接入按图乙所示规律变化的正弦交变电压,则 (  )

图片_x0020_100019

A . 变压器的输出电压为200V B . 变压器的输出功率小于输入功率 C . 变压器副线圈中通过的电流的频率为5Hz D . 变压器原线圈两端电压的瞬时值表达式为
在如图所示电路中,理想变压器原线圈接在交流电源上,调节滑动触头Q可以改变副线圈接入电路的匝数。 为定值电阻,灯泡L和滑动变阻器R串联,P为滑动变阻器的滑片,A为交流电流表。开关S闭合,电流表A的示数为I。则(   )

A . 仅将P向下滑动,I增大 B . 仅将Q向下滑动,灯泡变亮 C . 仅将开关S断开,灯泡变亮 D . 仅将开关S断开,变压器的输入功率增加
如图所示,理想变压器原、副线圈的匝数比为2∶1,副线圈上接有一个理想电流表和一个电动机。当原线圈接在电压为 的交流电源后,电流表的示数 ,电动机带动一质量 的物体以 的速度匀速上升,取重力加速度 ,下列说法正确的是(  )

图片_x0020_1899584015

A . 原线圈中的电流为 B . 变压器的输入功率为 C . 变压器的输入功率为 D . 电动机的内阻是

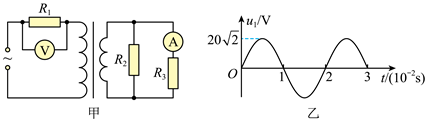

在图甲所示的电路中,电源电压的最大值为 ,理想变压器原、副线圈的匝数比为10:1,R1、R2和R3均为定值电阻,R2=R3=20 Ω,各电表均为理想电表。图乙中正弦曲线为R1两端的电压u1随时间t变化关系的图像。则下列说法正确的是(   )


A . 交流电的频率为50 Hz B . 电压表的示数为:20 V C . 电流表的示数为1.0A D . R1的阻值为200 Ω
如图所示的电路中,理想变压器原、副线圈匝数比为20:1,图中电表均为理想电表,R为光敏电阻(其阻值随光强增大而减小),L1和L2是两个完全相同的灯泡。原线圈接入如图所示的正弦交流电压u,下列说法正确的是(   )

A . 若L1的灯丝烧断后,电压表的示数会变小 B . 电压表的示数为 11V C . 交流电压的频率为100Hz D . 当照射R的光强增大时,电流表的示数变大
如图所示是三峡电站向浙江地区送电的简化模型。两变压器均为理想变压器,升压变压器原副线圈匝数比为k1:1,降压变压器原、副线圈匝数比为k2:1,用户端得到的是电压为u=Umsin t、功率为P的正弦式交变电流,输电线总电阻为2r,不考虑其他影响,下列说法正确的是(     )
A . 升压变压器输出端的电压为 B . 降压变压器的输人端的电压为k2Um C . 输电线上的电流为 D . 输电线上损失的功率为
如图所示,电流表、电压表为理想电表,变压器为理想变压器,是定值电阻,为滑动变阻器。闭合开关S,则下列说法正确的是(   )

A . 仅将滑片上移时,电流表A的示数变大 B . 仅将滑片下移时,电压表V的示数变大R C . 滑片下移、上移时,电阻的功率增大 D . 只断开开关S,电压表V的示数变大,电流表的示数变小

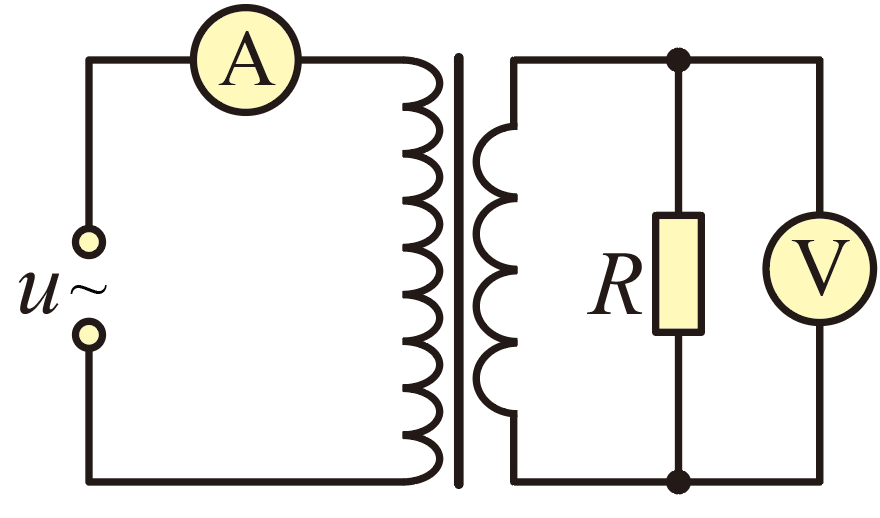

如图所示,理想变压器的原线圈接在的交流电源上,副线圈接有的负载电阻,原、副线圈匝数之比为2∶1,电流表、电压表均为理想电表,下列说法正确的是(   )

A . 副线圈输出交流电的周期为0.01s B . 增大原线圈的匝数,则电压表示数增大 C . 电流表的读数为1A D . 如果提高原线圈的电压,则电流表示数减小

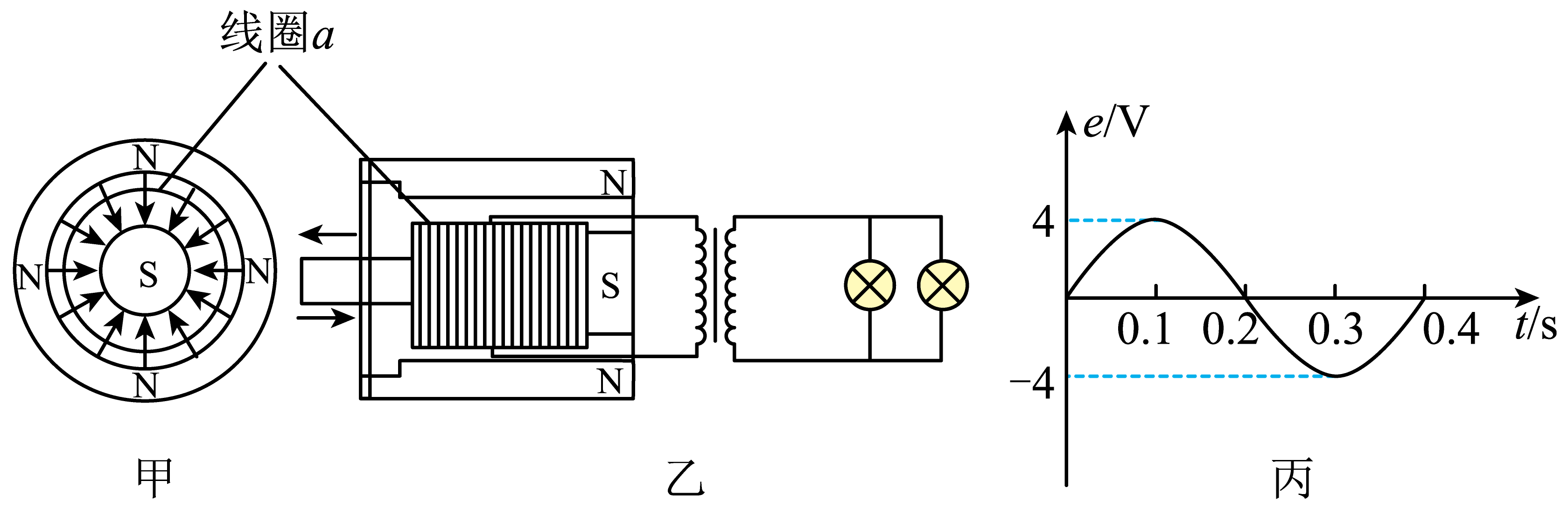

图甲和图乙所示是手动式手电筒内振动式发电机的两个截面图,半径为、匝数为100的线圈a,所在位置的磁感应强度。线圈a接原副线圈匝数比为的理想变压器,给两个额定电流均为的灯泡供电。推动手柄使线圈a沿轴线往复运动,线圈a中电动势随时间按正弦规律变化,如图丙所示。线圈a及导线电阻不计。求:

  1. (1) 图丙中电动势的表达式;
  2. (2) 若手动发电的效率为 , 两灯泡正常发光,手动做功的功率;
  3. (3) 线圈a往复运动过程中的最大速度。
如图所示,理想变压器的原、副线圈匝数比为端接电压一定的正弦交流电,原线圈接入阻值为恒定不变的灯泡L,副线圈接入可变电阻R、理想电压表V,则下列说法正确的是(   )

A . 端电压与可变电阻的电压比一定为 B . 原副线圈的电流比为 C . 若可变电阻接入电路的阻值变大,电压表示数不变 D . 当可变电阻接入电路的电阻为9时,可变电阻消耗功率最大
如图所示,M是一个小型理想变压器,其右侧部分为一火警报警系统原理图的一部分,为热敏电阻,在常温和低于常温时其阻值不变,温度高于常温随温度升高其阻值减小,是定值电阻,电压表和电流表均为理想交流电表,输入端a、b间接交流电源。报警电路(图中未画出)两端电压大于一定值时触发报警,则报警电路应该接在(选填“”或“”)两端。若有火警发生,图中电压表示数(选填“增大”“减小”或“不变”)。

如图所示,理想变压器原线圈接在输出电压恒定的正弦交流电源上,原线圈回路中导线等效电阻为R,副线圈回路中导线电阻不计,副线圈并联相同负载,则在电路安全前提下,当负载增加时(   )

A . 变压器的输出功率一定减小 B . 变压器的输出功率一定增大 C . 变压器的输出功率一定不变 D . 通过电阻R的电流一定增大
