第2节 变压器 知识点题库

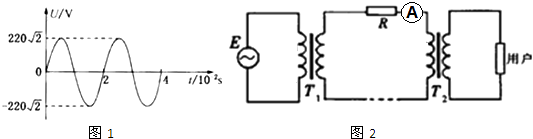

有一台输出电压按图1规律变化的交流发电机E，通过理想升压变压器T₁和理想降压变压器T₂向远处用户供电，如图2所示．现已知发电机的输出功率为1100W，T₁的原副线圈匝数比为1：10，则下列说法正确的是（   ）

如图所示的交流电路中，理想变压器原线圈输入电压为U₁ ， 输入功率为P₁ ， 输出功率为P₂ ， 各交流电表均为理想电表．当滑动变阻器R的滑动头向下移动时（   ）

如图所示，输出电压（有效值）稳定的交流电源，通过一匝数比为4：1的理想变压器向一定值电阻R供电，另一定值电阻R′直接接在电源两端．已知R′与R消耗的电功率相等，由此可知R′与R的阻值关系为（   ）

一理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头 下列说法正确的是（   ）

为寻找“磁生电”现象，英国物理学家法拉第在1831年把两个线圈绕在同一个软铁环上(如图所示)，一个线圈A连接电池E和开关K，另一个线圈B闭合，并在其中一段直导线正下方放置一小磁针。闭合开关K前，小磁针静止且与直导线平行。当闭合开关K后，从上往下看（   ）

如图，理想变压器原、副线圈匝数比n₁:n₂=4:1，V和A均为理想电表，灯泡电阻R_L=110 Ω，AB端电压 （V）。下列说法正确的是（   ）

一交流发电机线圈共1000匝，线圈面积 0.2 m²，置于磁感应强度为 0.1 T 的匀强磁场中以角速度 25 rad / s 匀速转动，发电机输出功率 400KW，线圈电阻不计。发电机先经过匝数比为1:10的升压变压器后经输电线输送到远处，再由降压变压器降压后给用 户供电。输电线路损耗的功率为发电机输出功率的 2%，用户电压为 220V。求：

如图甲所示，理想变压器原线圈接图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻R_t(阻值随温度的升高而减小)及定值电阻R₁组成闭合电路．则以下判断正确的是（   ）

如图所示，一理想变压器原线圈匝数n₁＝1000匝，副线圈匝数n₂＝200匝，原线圈所接交流电源的电动势瞬时值表达式e＝311sin100πtV，副线圈所接电阻R＝88Ω，电流表、电压表对电路影响可忽略不计，则（   ）

如图所示，一台有两个副线圈的变压器，原线圈匝数n₁=1100，接入电压U₁=220V的电路中，在两组副线圈上分别得到电压U₂=6V，U₃=110V。若在两副线圈上分别接上0.09Ω、30.25Ω电阻，设此时原线圈电流为 ，两副线圈电流分别为 和 。下列关系中正确的有（     ）

如图所示，理想变压器原、副线圈匝数比n₁：n₂=3：1，灯泡A、B完全相同，灯泡L与灯泡A的额定功率相同，但额定电压不同，当输入端接上u=45 sin100πt（V）的交流电压后，三个灯泡均正常发光，图中两电流表均为理想电流表且电流表A₂的示数为2A，则（   ）

图甲中理想自耦变压器原线圈接入电压有效值不变的正弦交流电（原线圈的匝数可以通过移动滑动触头P₁调节），副线圈中连接灯泡L。图乙中滑动变阻器的a端和滑动触头P₂间接入不计内阻、电压恒定的直流电源，a端和b端连接灯泡L₂。灯泡L₂的阻值与滑动变阻器的总电阻相等，A₁、A₂均为理想电流表，灯泡L₁、L₂始终发光且功率始终小于额定功率。下列判断正确的是（   ）

如图电路所示，灯泡A、B完全相同，灯泡L与灯泡A的额定功率相同，额定电压不同。在输入端接上u＝45 sin100πt（V）的交流电压，三个灯泡均正常发光，电流表A₁的示数为1A，电流表A₂的示数为1.5A．电路中变压器、电流表均为理想的。则正确的是（   ）

如图所示，理想变压器原、副线圈的匝数比为n₁：n₂＝10：1，a、b两点间的电压为u＝U_msin100πt（V），U_m的变化范围为200 V～240 V，R为可变电阻，P是额定电流为2A的保险丝。为使保险丝中的电流不超过2A，可变电阻R连入电路的最小阻值为（   ）

如图所示，开关S闭合后，当A、B两点间输入有效值为U_AB的交流电压时， 电阻值恒定的六个相同灯泡发光亮度相同（即通过电流相等），已知变压器为理想变压器，原、副线圈匝数分别为n₁、n₂ ， U_AB保持不变，副线圈两端电压用U_CD表示，开关S闭合或断开，六个灯泡都不损坏，则下列说法正确的是（　　）

如图所示，电压互感器、电流互感器可看成理想变压器，已知电压互感器原、副线圈匝数比是1000∶1，电流互感器原、副线圈匝数比是1∶200，电压表读数是200V，电流表读数是1.5A，a、b为两只交流电表。则a为，b为，交流电路输送电能的功率是W。

在“探究变压器线圈两端的电压与匝数之间的关系”实验中，小张同学利用如图甲所示可拆式变压器进行研究。

①正确选择器材后，将图中变压器的原线圈接线0、8接线柱与直流电压8.0V相连（如图乙），副线圈接线0、4接线柱接电表，则所接电表的示数是

A.16.0V B.8.0V C.4.0V D.0

②小张同学利用多用电表“ ”倍率的电阻档测量副线圈的电阻，如图丙所示，读数为Ω

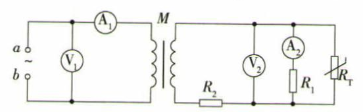

如图所示为一火警报警系统原理图M是理想变压器，将a，b接在电压u=314 sin100πtV的正弦交流电源上。R_T为用半导体热敏材料制成的传感器(其电阻率随温度升高而减小) ，电流表A₂为值班室的显示器，显示通过R₁的电流，电压表V₂显示加在报警器上的电压(报警器未画出)，R₂为定值电阻，电表均可视为理想电表。当传感器R_T所在处出现火情时，以下说法中正确的是（   ）

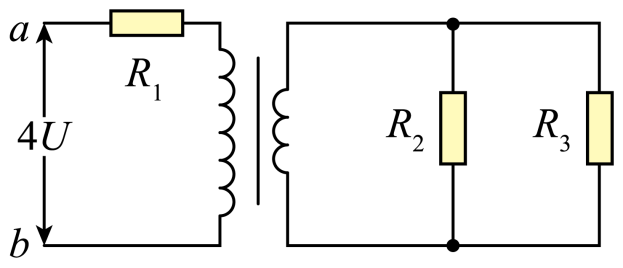

如图所示电路中，变压器为理想变压器，、为两个额定电压均为U的纯电阻用电器，在a，b两端输入大小为4U的正弦交流电，两用电器刚好能正常工作，为定值电阻，则（   ）

图中、都是规格为“；”的灯泡，理想变压器的输入端接有的交变电压，调节电阻箱的阻值，使两个灯泡均正常发光。下列说法正确的是（   ）
