第2节变压器知识点题库

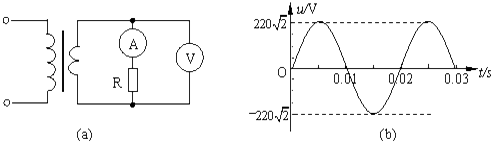

如图（a）左侧的调压装置可视为理想变压器，负载电路中R=55Ω，A、V为理想电流表和电压表．若原线圈接入如图（b）所示的正弦交变电压，电压表的示数为110V，下列表述正确的是（）

A . 电流表的示数为2A B . 原，副线圈匝数比为2：1 C . 电压表的示数为电压的有效值 D . 原线圈中交变电压的频率为100Hz

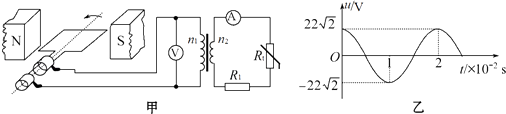

如图甲，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，产生的交变电流经理想变压器给负载供电．原线圈两端的交变电压随时间变化的图象如图乙．电压表和电流表均为理想电表，R_t为阻值随温度升高而变小的热敏电阻，R₁为定值电阻．则（）

A . t=0.005s时，电压表读数为0 B . t=0.005s时，穿过线框回路的磁通量为零 C . 金属线框的转速为50r/s D . R_t温度升高时，变压器的输入功率变小

如图所示，电阻不计的正方形导线框abcd处于匀强磁场中，线框绕中心轴OO′匀速转动时，产生的电动势e＝200 $\text{[math]}$ cos (100πt) V。线框的输出端与理想变压器原线圈相连，副线圈连接着一只“20 V、8 W”的灯泡，且灯泡能正常发光，电路中熔断器熔断电流为0.4 $\text{[math]}$ A，熔断器与输电导线的电阻忽略不计。下列判断正确的是（）

A . t＝0 s时刻的线框中磁通量变化率最大 B . 理想变压器原、副线圈匝数之比为10∶1 C . 若副线圈两端并联多只“20 V、8 W”的灯泡，则最多不能超过10只 D . 若线框转速减半，产生的电动势e＝100 $\text{[math]}$ cos (100πt) V

如图所示为某发电站向某用户区供电的输电原理图，T₁为匝数比为n₁：n₂的升压变压器,T₂为匝数比为n₃：n₄的降压变压器。若发电站输出的电压有效值为U₁ ，输电导线总电阻为R，在某一时间段用户需求的电功率恒为P₀ ，用户的用电器正常工作电压为U₂ ，在满足用户正常用电的情况下，下列说法正确的是（）

A . T₁原线圈中的电流有效值为 $\text{[math]}$ B . T₂副线圈中的电流有效值为 $\text{[math]}$ C . 输电线上损耗的功率为 $\text{[math]}$ D . 输电线上损耗的功率为 $\text{[math]}$

如图所示，理想变压器原线圈匝数为n₁ ，两个副线圈匝数分别为n₂和n₃ ，且n₁:n₂:n₃=4:2:1，输入电压U₁=16V，R₁=R₂=10Ω，则输入的电流I₁大小是（）

A . 0.4A B . 0.1A C . 0.5A D . 以上答案都不对

如图所示，灯泡L₁接在变压器初级电路中，灯泡L₂、L₃、L₄接在变压器次级电路中，变压器为理想变压器，交变电流电源电压为U，L₁、L₂、L₃、L₄都是额定电压为U₀的同种型号灯泡，若四个灯泡都能正常发光，则（）

图片_x0020_2066389205

A . $\text{[math]}$ ，U=4U₀ B . $\text{[math]}$ ，U=4U₀ C . $\text{[math]}$ ，U=3U₀ D . $\text{[math]}$ ，U=3U₀

如图所示，在绕制变压器时，某人将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间臂，已知线圈1、2的匝数比n₁：n₂=2：1，在不接负载的情况下( )

图片_x0020_1764133119

A . 当线圈1输入电压220V时，线圈2输出电压为110V B . 当线圈1输入电压220V时，线圈2输出电压为55V C . 当线圈2输入电压110V时，线圈1输出电压为220V D . 当线圈2输入电压110V时，线圈1输出电压为110V

如图所示，理想变压器的原副线圈的匝数比为10：1，在原线圈接入u=30 $\text{[math]}$ sin(100πt) V的正弦交变电压。若闭合开关后灯泡L正常发光，且灯泡L正常发光时的电阻为1.5Ω，电压表和电流表均为理想交流电表，则下列说法正确的是（）

A . 副线圈中交变电流的频率为5Hz B . 电压表的示数为3V C . 电流表的示数为20A D . 灯泡L的額定功率为3W

在变电站里，经常要用交流电表监测电网上的强电流。所用的器材叫电流互感器，如下图所示中，能正确反映其工作原理的是（）

A .

B .

C .

D .

如图所示，理想变压器的初级线圈连接电压恒定的交流电源，初、次级线圈均接入阻值为R的负载电阻。当电键S断开时，与初级线圈连接的电压表V₁的示数为U₁ ，与次级线圈连接的电压表V₂的示数为U₂ ，则以下判断中正确的是（）

A . 电键断开时，初级线圈中的输入电流为 $\text{[math]}$ B . 交流电源的电压为 $\text{[math]}$ C . 电键闭合时，电压表V₁的示数减小 D . 电键闭合时，交流电源输出功率减小

如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表，开关处于断开状态。下列说法中正确的是（　　）

A . 当滑动变阻器的滑动触头P向上滑动时，R₁消耗的功率变大 B . 当滑动变阻器的滑动触头P向上滑动时，电压表V示数变小 C . 当滑动变阻器的滑动触头P向上滑动时，电流表A₁示数变小 D . 若闭合开关S，则电流表A₁示数变大，A₂示数变大

如图所示，理想变压器上接有3个完全相同的灯泡，其中1个灯泡与原线圈并联，另外2个灯泡串联后接在副线圈两端。已知原线圈所接交流电源的电压u=220 $\text{[math]}$ sin100πt（V），3个灯泡均正常发光，忽略导线电阻，两交流电流表均为理想电表，下列说法中正确的是（）

A . 交流电源的频率为100Hz B . 灯泡的额定电压为220 $\text{[math]}$ V C . 原副线圈的匝数比为2∶1 D . 电流表A₁与A₂电流之比为3∶1

如图所示，电动牙刷充电时将牙刷插人充电座内，充电座中的线圈接入220V交流电，牙刷内的线圈两端获得4.5V的电压，再通过控制电路对牙刷内部的直流充电电池充电，电池的电动势为2.4V，内阻为0.1Ω，容量为800mAh，10小时即可充满。充满电后用户平均每天使用4分钟，可以连续使用60天。关于此电动牙刷的说法正确的是（）

A . 充电座和牙刷内线圈的匝数比为110∶9 B . 充电时，直流充电电池中的平均电流是800mA C . 使用时电池的平均输出功率为0.48W D . 电池最多能提供的电能为6912J

中央带接头的理想变压器，原副线圈原数之比为 $\text{[math]}$ 。副线圈上下两端通过两个理想二极管与灯泡 $\text{[math]}$ 相连，灯泡的另一端 $\text{[math]}$ 与副线圈的中央接头连接，如图所示。输入电压为 $\text{[math]}$ 的正弦交流电，则下列说法正确的是（　　）

A . 灯泡 $\text{[math]}$ 两端的电压为 $\text{[math]}$ B . 灯泡 $\text{[math]}$ 电压与输入电压周期相等 C . 灯泡 $\text{[math]}$ 中的电流方向始终不变 D . 接头 $\text{[math]}$ 移到 $\text{[math]}$ ，电源功率不变

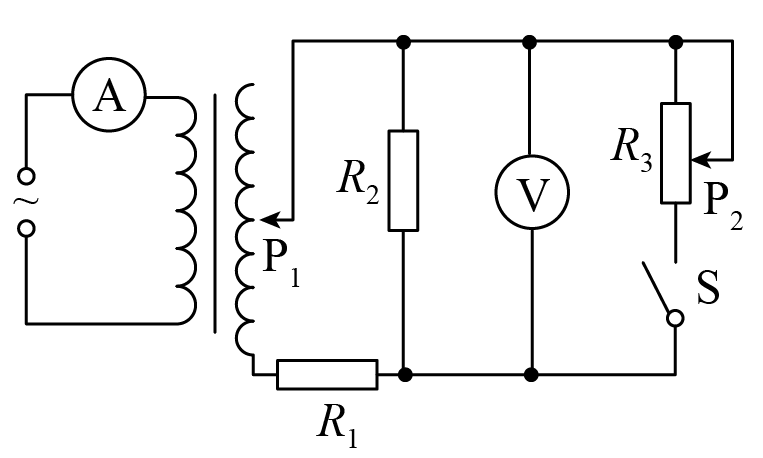

如图所示，电流表、电压表为理想电表，变压器为理想变压器， $\text{[math]}$ 、 $\text{[math]}$ 是定值电阻， $\text{[math]}$ 为滑动变阻器。闭合开关S，则下列说法正确的是（）

A . 仅将滑片 $\text{[math]}$ 上移时，电流表A的示数变大 B . 仅将滑片 $\text{[math]}$ 下移时，电压表V的示数变大R C . 滑片 $\text{[math]}$ 下移、 $\text{[math]}$ 上移时，电阻 $\text{[math]}$ 的功率增大 D . 只断开开关S，电压表V的示数变大，电流表的示数变小

如图所示的调压器，滑动触头P和Q均可调节，在输入交变电压U恒定的条件下，电压表、电流表均是理想的，下列说法正确的是（）

A . Q不动，P向上移动，电压表示数增大 B . Q不动，P向下移动，电流表示数增大 C . P不动，Q向下移动，电压表示数增大 D . P不动，Q向下移动，电流表示数增大

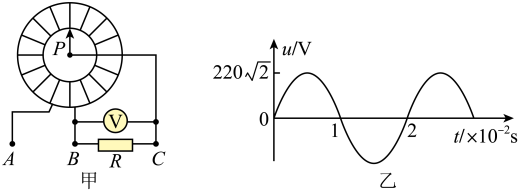

如图甲所示为一种自耦变压器（可视为理想变压器）的结构示意图。线圈均匀绕在圆环型铁态上，滑动触头P在某一位置，在BC间接一个交流电压表和一个电阻R。若AB间输入图乙所示的交变电压，则（）

A . $\text{[math]}$ 时，电压表的示数为零 B . 电阻R中电流方向每秒钟改变50次 C . 滑动触头P逆时针转动时，R两端的电压增大 D . 滑动触头P顺时针转动时，AB间输入功率增大

小明同学做“探究变压器原、副线圈两端电压与匝数的关系”实验。

（1）本实验采用的科学探究方法是。
（2）以下给出的器材中，不需要的一项器材为____。（填选项字母）

A . B . C . D .

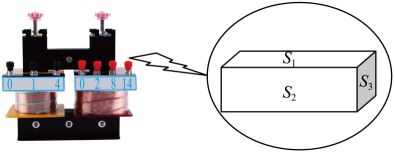

（3）实验前，小明将可拆变压器拆下，他观察到铁芯是由相互绝缘的硅钢片平行叠成，组成铁芯的硅钢片相叠时应平行于平面。（选填“ $\text{[math]}$ ”、“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）
（4）某次实验中，用匝数 $\text{[math]}$ 匝和 $\text{[math]}$ 匝的线圈实验，测量的数据如下表所示，通过比较，判断出原线圈的匝数为。（选填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）
$\text{[math]}$
0.92
1.80
2.80
3.80
4.90
5.88
$\text{[math]}$
1.99
4.00
6.01
8.02
9.98
12.00
（5）实验发现，原、副线圈上的电压之比与匝数之比并不严格相等，有微小的差别，可能的原因是什么，请写出两点理由。

如图所示，电阻不计的矩形线圈 $\text{[math]}$ 中，面积S为 $\text{[math]}$ 、匝数N=100匝。线圈在磁感应强度 $\text{[math]}$ 的匀强磁场中绕垂直于磁场的转轴以转速 $\text{[math]}$ 匀速转动，并与理想变压器相连，变压器副线圈接入一只额定电压为 $\text{[math]}$ 的灯泡，灯泡恰好正常发光。求：

（1）线框转动过程中感应电动势的最大值；
（2）变压器原、副线圈的匝数比。

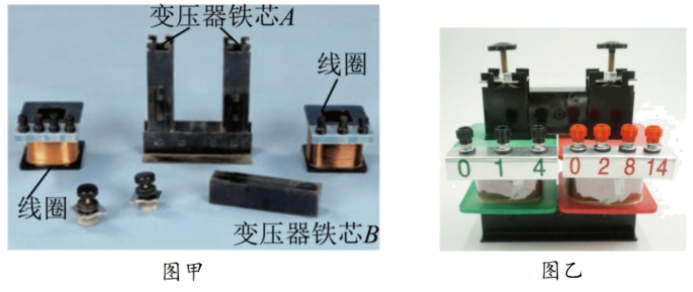

同学们用可拆变压器探究“变压器的电压与匝数的关系”。可拆变压器如图甲、乙所示。

（1）下列说法正确的是____

A . 为确保实验安全，实验中要求原线圈匝数小于副线圈匝数 B . 变压器原线圈接低压交流电，测量副线圈电压时可以选用多用电表的“直流电压挡” C . 可以先保持原线圈电压、匝数不变，改变副线圈的匝数，研究副线圈匝数对副线圈电压的影响 D . 变压器铁芯A和B组成闭合铁芯时，A、B中的硅钢片应该相互平行放置
（2）小明同学把交流电源接在原线圈两端，调节学生电源使输出电压为30V，用多用电表交流电压10V挡测量副线圈两端电压，测量结果如图丙所示，则示数为V，原、副线圈匝数比可能的值是。

A.3：1 B.5：1 C.6：1 D.9：1

$\text{[math]}$	0.92	1.80	2.80	3.80	4.90	5.88
$\text{[math]}$	1.99	4.00	6.01	8.02	9.98	12.00
