第2节 变压器 知识点题库

为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2  。在T的原线圈两端接入一电压的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其它因素的影响，则输电线上损失的电功率为(   )

如图所示，匝数为100匝的矩形线圈abcd处于磁感应强度B= T的水平匀强磁场中，线圈面积S=0.5m² ， 内阻不计．线圈绕垂直于磁场的轴OO′以角速度ω=10π rad/s匀速转动．线圈通过金属滑环与理想变压器原线圈相连，变压器的副线圈接人一只“12V，12W”的灯泡，灯泡正常发光，下列说法中正确的是（   ）

某发电站的输出功率为P₀=100kW，向远处的用户供电．为了使输电线路损失的功率为输出功率的1%，电站采用升压变压器升压后再输电，到达用户后再用降压变压器将电压降为U₄=220V，已知输电导线的总电阻R=10Ω．两台变压器均为理想变压器，求：

图为气流的加热装置的示意图，使用电阻丝加热导气管，视变压器为理想变压器，原线圈接入电压有效值恒定的交流电并保持匝数不变，调节触头 P，使输出电压有效值由 220V 降至110V，调节前后（   ）

如图所示，变压器为理想变压器，交流电源的电压不变，L₁、L₂是完全相同的灯泡，V₁、V₂和A₁、A₂为理想电表，导线电阻不计．当开关S由闭合变为断开后，则（   ）

如图所示，匀强磁场的磁感应强度B= T，单匝矩形线圈面积S=1m² ， 电阻r= Ω，绕垂直于磁场的轴OOˊ匀速转动．线圈通过电刷与一理想变压器原线圈相接．V为理想交流电压表，A₁、A₂ 为理想交流电流表，L₁、L₂为两个完全相同的电灯泡，标称值为“20V，30W”，且均正常发光，电流表A₁的示数为1.5A．则 以下说法正确的是（　　）

教学用发电机能够产生正弦式交变电流.利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A和交流电压表V的读数分别为I、 U , R 消耗的功率为 P .若发电机线圈的匝数变为原来的 2 倍，则下列说法正确的是（   ）

如图所示，理想变压器原、副线圈匝数比为2:3，两端共接有六只相同的小灯泡L₁、L₂、 L₃、L₄、L₅和L₆（电阻恒定不变），变压器的原线圈接有输出电压U恒定的交流电源，六只小灯泡均发光。下列说法正确的是（   ）

为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡 、 ，电路中分别接了理想交流电压表V₁、V₂和理想交流电流表A₁、A₂ ， 导线电阻不计，如图所示当开关S闭合后(     )

法拉第在1831年发现了“磁生电”现象。如图，他把两个线圈绕在同一个软铁环上线圈A和电池连接，线圈B用导线连通，导线下面平行放置一个小磁针，且导线沿南北方向放置。下列说法正确的是（    ）

有一种调压变压器的构造如图所示．线圈AB绕在一个圆环形的铁芯上，C、D之间加上输入电压，转动滑动触头P就可以调节输出电压．图中A为交流电流表，V为交流电压表，R₁、R₂为定值电阻，R₃为滑动变阻器，C、D两端接正弦交流电源，变压器可视为理想变压器，则下列说法正确的是(   )

如图所示，R为定值电阻，A、B、C为三个相同的灯泡，理想变压器原、副线圈的匝数分别为n₁、n₂ ， 若A、B、C均正常发光，设流过R的电流为I_R ， 流过A的电流为I_A ， 流过B的电流为I_B ， 则下列关系式中正确的是（   ）

如图甲所示，理想变压器原、副线圈的匝数比为10：1，R₁=10Ω，R₂=15 Ω．C为电容器，电流传感器与原线圈串联。当开关S断开时，传感器测得的正弦交流电如图乙所示，则（   ）

某小水电站发电机输出的电功率为100kW，输出电压250V，现准备向远处输电，所用输电线的总电阻为8Ω，要求输电时在输电线上损失的电功率不超过输送电功率的5%，用户获得220V电压，求应选用匝数比多大的升压变压器和降压变压器？

如图所示，一理想变压器的原线圈接有电压为U的交流电，副线圈接有电阻 、光敏电阻 ，阻值随光照增强而减小，开关S开始时处于闭合状态，下列说法正确的是（   ）

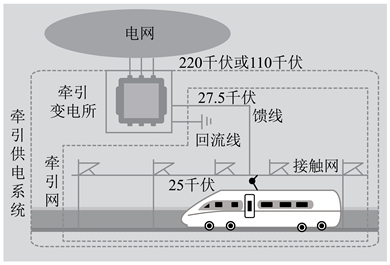

如图所示，高铁的供电流程是将高压 或 经过牵引变电所进行变压，降至 ，通过接触网上的电线与车顶上的受电器进行接触而完成受电，机车最终获得 的电力使高铁机车运行。以下说法正确的是（   ）

如图甲所示，理想变压器原、副线圈的匝数比为4：1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电.下列说法正确的是（ ）

如图所示，理想变压器原线圈有1、2、3三个端子，副线圈与定值电阻R相连，交变电源的电压有效值恒定不变。当1、3接电源时，理想电流表读数为I₁ ， 定值电阻R消耗的功率为P₁；当2、3接电源时，电流表读数为I₂ ， 定值电阻R消耗的功率为P₂ ， 下面说法正确的是（   ）

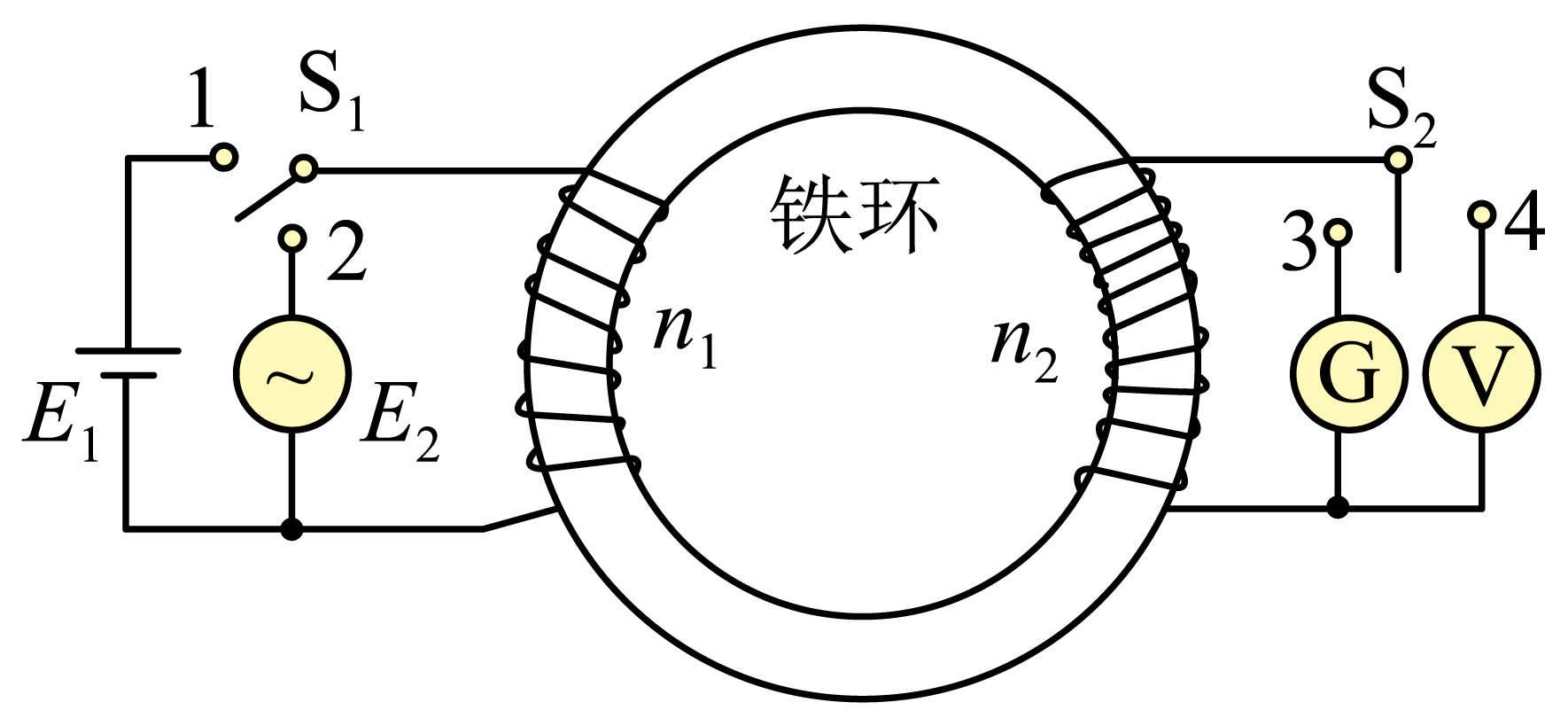

如图是进行变压器演示实验的示意图，在铁环上用刷有绝缘漆的铜丝绕制了匝数分别为n₁、n₂的两个线圈。线圈n₁与开关S₁、干电池E₁、交流电源E₂构成电路，交流电源E₂的电动势（V），线圈n₂与开关S₂、灵敏电流表G、交流电压表V构成电路。则（   ）

如图所示的电路中，可调变压器为理想变压器，R为滑动变阻器，在c、d两端输入有效值恒定的正弦交流电压，调节或的过程中，灯泡始终发光且安全工作，则下列判断正确的是（   ）
