第2节 变压器 知识点题库

正常工作的理想变压器的原、副线圈中，数值上一定相等的是（   ）

在如图所示的电路中，理想变压器的匝数比为2：l，四个标有“6V，6W”的完全相同的灯泡L₁、L₂、L₃、L₄ ， 按如图的方式接入电路，其中L₁恰能正常发光．忽略灯泡电阻随电压的变化．电路中的电表均为理想交流电表，则下列选项中正确的是（   ）

某小型实验水电站输出功率P=38KW，输电线路总电阻r=1Ω．

如图所示，为了减少输电线路中电力损失，发电厂发出的电通常是经过变电所升压后通过远距离输送，再经变电所将高压变为低压.某变电所电压u₀＝11 000 sin 100πt V的交流电降为220 V供居民小区用电，则变电所变压器（  ）

一般发电机组输出的电压在十千伏上下，不符合远距离输电的要求 要在发电站内用升压变压器，升压到几百千伏后再向远距离输电 到达几百千米甚至几千千米之外的用电区之后，再经“一次高压变电站”“二次变电站”降压 已知经低压变电站降压变压器 可视为理想变压器 后供给某小区居民的交流电 V，该变压器原、副线圈匝数比为50：1，则（   ）

如图为气流加热装置的示意图，使用电阻丝加热导气管，视变压器为理想变压器，原线圈接入电压有效值恒定的交流电并保持匝数不变，调节触头P，使输出电压有效值由220 V降至110 V，调节前后（   ）

理想变压器的原、副线圈的匝数比为1︰10，当这台变压器的原线圈接入电压为220V的交流电时，副线圈的电压为（   ）

如图所示，铁芯上有两个线圈A和B。线圈A跟电源相连，LED(发光二极管,具有单向导电性)M和N并联后接在线圈B两端。图中所有元件均正常，则下列说法不正确的是(  )

下列关于理想变压器的说法中，正确的是 (   )．

如图所示，理想变压器的原线圈接在 的交流电源上，副线圈接有R = 55W 的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表。下列说法正确的是 （   ）

含有理想变压器的电路如图所示图中电阻R₁、R₂和R₃的阻值分别为18Ω、1Ω、3Ω，正弦交流电源输出的电压有效值恒定，该变压器原副线圈匝数比为3︰1。开关S断开与S闭合情况下变压器的输出功率之比（   ）

如图所示,一小型发电站通过升压变压器B₁和降压变压器B₂把电能输送给用户(B₁和B₂都是理想变压器),已知发电机的输出功率为500kW,输出电压为500 V,升压变压器B₁原、副线圈的匝数比为1∶10,两变压器间输电导线的总电阻为2Ω,降压变压器B₂的输出电压为220V.求：

如图所示，输出电压有效值恒定的交流电源通过理想变压器给副线圈所接的负载电阻供电，图中各交流电表均视为理想电表。当负载电阻R₂的滑动触头向下移动时，关于图中各交流电表的示数及变压器的输入功率P的变化情况，下列说法正确的是（   ）

有些机床（图）为了安全，照明电灯用的电压是36V，这个电压是把380V的电压降压后得到的。如果变压器的原线圈是1440匝，副线圈是多少匝？在某次实际工作时输入电压只有220V，则输出电压是多少？

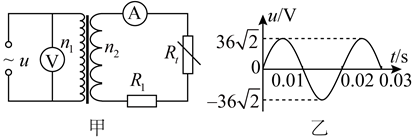

如下图甲所示，理想变压器原、副线圈的匝数比为4：1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R_t为NTC型热敏电阻（阻值随温度的升高而减小），R₁为定值电阻，下列说法正确的是（　　）

如图，理想变压器原线圈接在 的交流电源上，副线圈匝数可通过滑片P来调节。当滑片P处于图示位置时，原、副线圈的匝数比 ，为了使图中“ ， ”的灯泡能够正常发光，下列操作可行的是（   ）

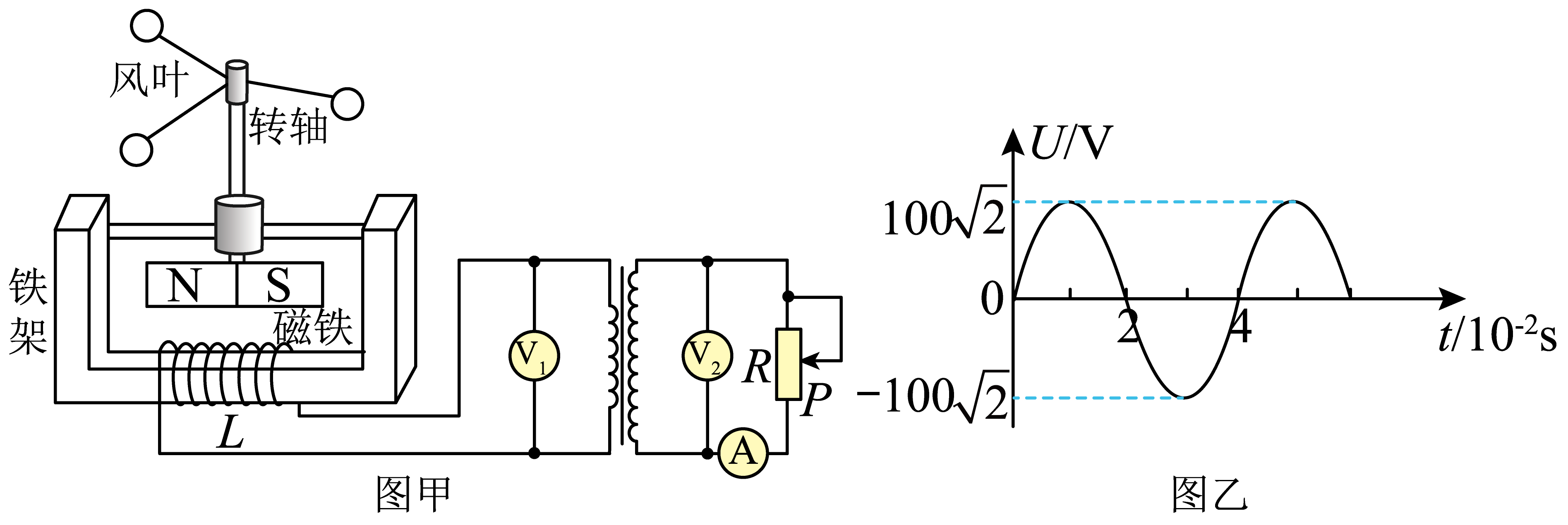

某兴趣小组利用电磁感应知识，自制一个风力发电机。发电机与一理想变压器相连，变压器原、副线圈匝数分别为500匝和1000匝，装置示意图如图甲所示。在某一恒定风力作用下，风叶带动与其固定在一起的磁铁转动，变压器原线圈两端电压随时间变化的关系图像如图乙所示。现将滑片P往下移动到某一位置后，风叶的转速随之变为原来的。已知发电机内阻可忽略，所有电表均为理想交流电表，则（   ）

如图所示，用理想变压器给电灯L供电，如果只增加副线圈的匝数，其他条件不变，则 (   )

如题图所示，理想变压器原、副线圈匝数分别为、 ， 电源电压 ， 定值电阻、（阻值未知）两端电压分别为、 ， 理想交流电压表V的示数为 ， 、、L消耗的功率分别为、、。关于电路中电压及电功率的关系，下列说法正确的是（ ）

如图所示，理想变压器原、副线圈的匝数比n₁：n₂＝1∶2，定值电阻R₁＝R₂＝5Ω，滑动变阻器R₃的最大阻值为80Ω，电流表、电压表均为理想电表。a、b两端接入电压为u＝220sin100πt（V）的交变电流，则滑动变阻器的滑片缓慢地从左端向右端滑动的过程中，下列说法正确的是（   ）
